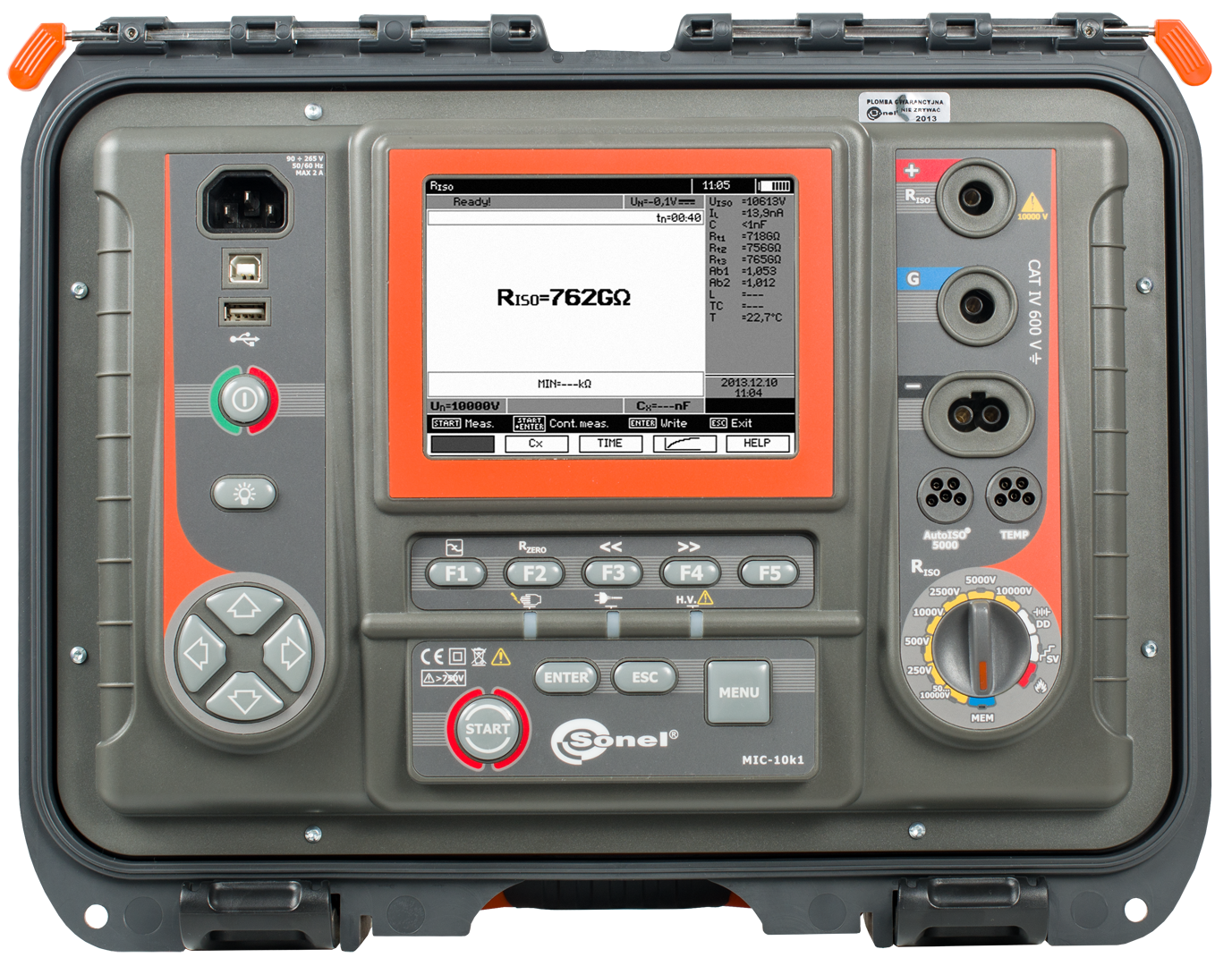

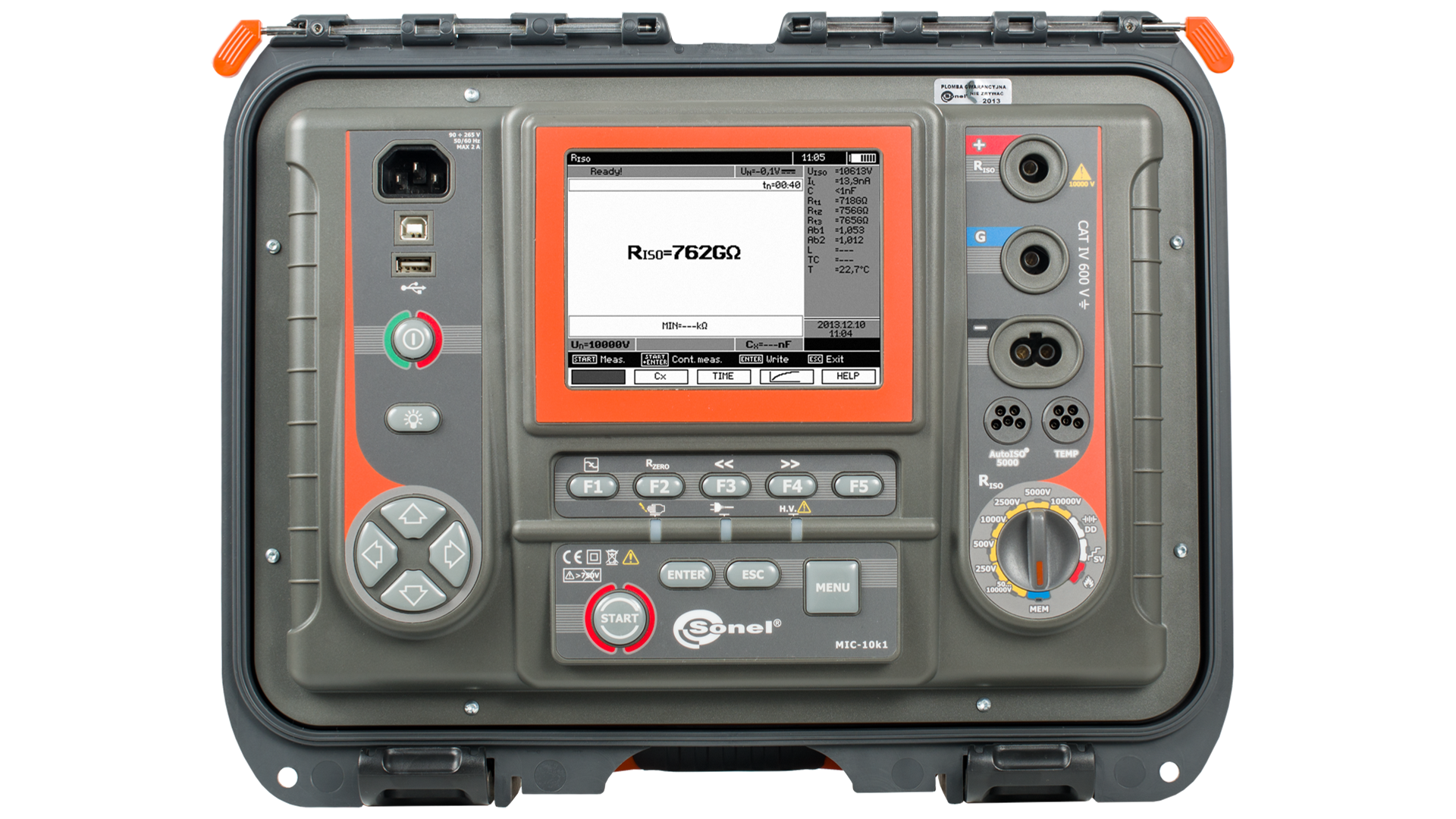

Leírás
Szigetelési ellenállás mérés 40 TΩ-ig IEC 61557 szerint
- Választható vizsgálófeszültség: 50...1 000 V (10 V-os lépésekben), 1 000...10 000 V (25 V-os lépésekben)
- Szigetelési ellenállás, vagy szivárgó áram folyamatos kijelzése
- A mért objektum automatikus kisütése szigetelésvizsgálat után
- Hangjelzés 5 másodperces intervallumban az időkarakterisztika rögzítésének megkönnyítésére
- Állítható mérési idő 99 perc 59 másodpercig
- T1, T2 és T3 idők mérése Abszorpciós tényező meghatározásához 1...600 s között
- Polarizációs index (PI), valamint a dielektrikus abszorpciós arány (DAR) mérése
- Aktuális tesztfeszültség folyamatos kijelzése a mérés során
- Mérőáram: 1,2 mA, 3 mA vagy 6 mA
- Szigetelési ellenállás mérése 2-, vagy 3-vezetékes módszerrel
- Mérések elvégzése akár 20 m-es mérővezetékkel
- Feszültség alatt álló objektum mérése elleni védelem
- Többmagos kábelek automatikus mérése az opcionális AutoISO-5000 adapterrel (max 5 kV-os tesztfeszültséggel)
- Hőmérsékletmérés opcionális ST-1 szonda segítségével
- Kapacitásmérés RISO mérése közben
- Lépcsőfeszültséggel történő szigetelési ellenállás mérés (SV)
- Dielektrikus kisütés kalkuláció (DD)
- Sérülés lokalizálás (burnout - átégetés)
- Digitális szűrők erős interferenciák esetén történő mérésekhez
- Olyan környezetben is működhet, ahol akár 400 kV-os elektromágneses zavarok fordulnak elő
- AC/DC feszültségmérés 0...750 V-ig
- A készülék megfelel az EN 61557 szabvány előírásainak
Tartozékok
- Tesztvezeték banándugóval; 3 m; 11 kV; piros
- Tesztvezeték banándugóval; 3 m; 11 kV; kék
- Tesztvezeték banándugóval; 3 m; 11 kV; fekete
- Krokodil csipesz; 11 kV / 32 A; fekete
- Krokodil csipesz; 11 kV / 32 A; piros
- Krokodil csipesz; 11 kV / 32 A; kék
- USB adatkábel
- Hálózati kábel
- Hordtáska L4
- Kalibrációs bizonyítvány
Technikai adatok
| Szigetelés fajtája | Kettős szigetelés EN 61010-1 és IEC 61557 szerint |
| Mérési kategória | IV 600 V (III 1000 V) EN 61010-1 szerint |
| Mechanikai védelem EN 60529 szerint | IP40 (IP67 zárt fedél esetén) |
| Tápellátás | 14,8 V / 5,3 Ah Li-Ion Akkumulátor, Hálózatról: 90 V ... 260 V |
| Méret | 390 mm x 308 mm x 172 mm |
| Tömeg | ~ 5,6 kg |
| Kijelző | 5,6" LCD kijelző |
| Memória | 990 cella (11 880 érték) |
| RISO mérések száma | min. 1000 EN 61557-2 szerint |
| Adattovábbítás | USB, Bluetooth® |
| Szabványmegfelelőségek: | EN 61557, EN 61326-1 és EN 61326-2-2 |
| Minőségbiztosítási szabványok | ISO 9001 |
Műszaki adatok
| Automata kisütés | Igen |
| Szivárgó áram mérése szigetelési ellenállás mérés közben | Igen |
| Abszorpciós együtthatók | Ab1, Ab2, PI, DAR |
| Feszültségmérés | 0…750V |
| RISO mérési tartomány | 40TΩ |
| RISO mérési feszültség | 10000V |
| Rövidzárási áram | 1.2 / 3 / 6 mA |
| Mérési módok | 2 vagy 3 vezetékes |
| Mérési idő | 0...100 perc |
| Kapacitás mérés | Igen |
| Hőmérséklet mérés | Igen |
| Memória | 10k pont |
| Interfész | USB, Bluetooth |
| Tápellátás | Akkumulátor |
| Védelmi osztály | IP67 |
| Méret | 390x308x172mm |
| Tömeg | 6.1kg |
Specifikációk
Szigetelési ellenállás mérése
Mérési tartomány az EN 61557 - 2 szabvány szerint:
RISOmin=UISOnom/IISOmax = 5 MΩ...40,0 TΩ (IISOnom=1,2 mA, 3 mA vagy (6±15%) mA)
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0...999 kΩ | 1 kΩ | ±(3% m.é. + 10 digit) |
| 1,00...9,99 MΩ | 0,01 MΩ | ±(3% m.é. + 10 digit) |
| 10,0...99,9 MΩ | 0,1 MΩ | ±(3% m.é. + 10 digit) |
| 100...999 MΩ | 1 MΩ | ±(3% m.é. + 10 digit) |
| 1,00...9,99 GΩ | 0,01 GΩ | ±(3% m.é. + 10 digit) |
| 10,0...99,9 GΩ | 0,1 GΩ | ±(3% m.é. + 10 digit) |
| 100...999 GΩ | 1 GΩ | ±(3,5% m.é. + 10 digit) |
| 1,00...9,99 TΩ | 0,01 TΩ | ±(7,5% m.é. + 10 digit) |
| 10,0...40,0 TΩ | 0,1 TΩ | ±(12,5% m.é. + 10 digit) |
Az ellenállásmérési tartomány értékei a mérési feszültség függvényében
| Feszültség UISO | Mérési tartomány | Mérési tartomány AutoISO-5000 estén |
|---|---|---|
| 50 V | 200 GΩ | 20,0 GΩ |
| 100 V | 400 GΩ | 40,0 GΩ |
| 250 V | 1,00 TΩ | 100 GΩ |
| 500 V | 2,00 TΩ | 200 GΩ |
| 1000 V | 4,00 TΩ | 400 GΩ |
| 2500 V | 10,0 TΩ | 400 GΩ |
| 5000 V | 20,0 TΩ | 400 GΩ |
| 10000 V | 40,0 TΩ | - |
Lépcsőfeszültséggel történő szigetelési ellenállás mérés
| Feszültség UISO | Lépés értéke |
|---|---|
| 50...1000 V | 10 V |
| 1000...5000 V | 25 V |
| 5000...10000 V | 25 V |
Kapacitásmérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 1...999 nF | 1 nF | ±(5% m.é. + 5 digit) |
| 1,00...49,99 µF | 0,01 µF | ±(5% m.é. + 5 digit) |
- A kapacitásmérés eredménye a RISO mérés után jelenik meg
Hőmérsékletmérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| -40,0...99,9 °C | 1 °C | ±(3% m.é. + 8 digit) |
| -40,0...211,8 °F | 1 °F | ±(3% m.é. + 16 digit) |
Váltakozó- és egyenfeszültség mérése
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0...29,9 V | 0,1 V | ±(2% m.é. + 20 digit) |
| 30,0...299,9 V | 0,1 V | ±(2% m.é. + 6 digit) |
| 300...750 V | 1 V | ±(2% m.é. + 2 digit) |
m.é. = mért érték
