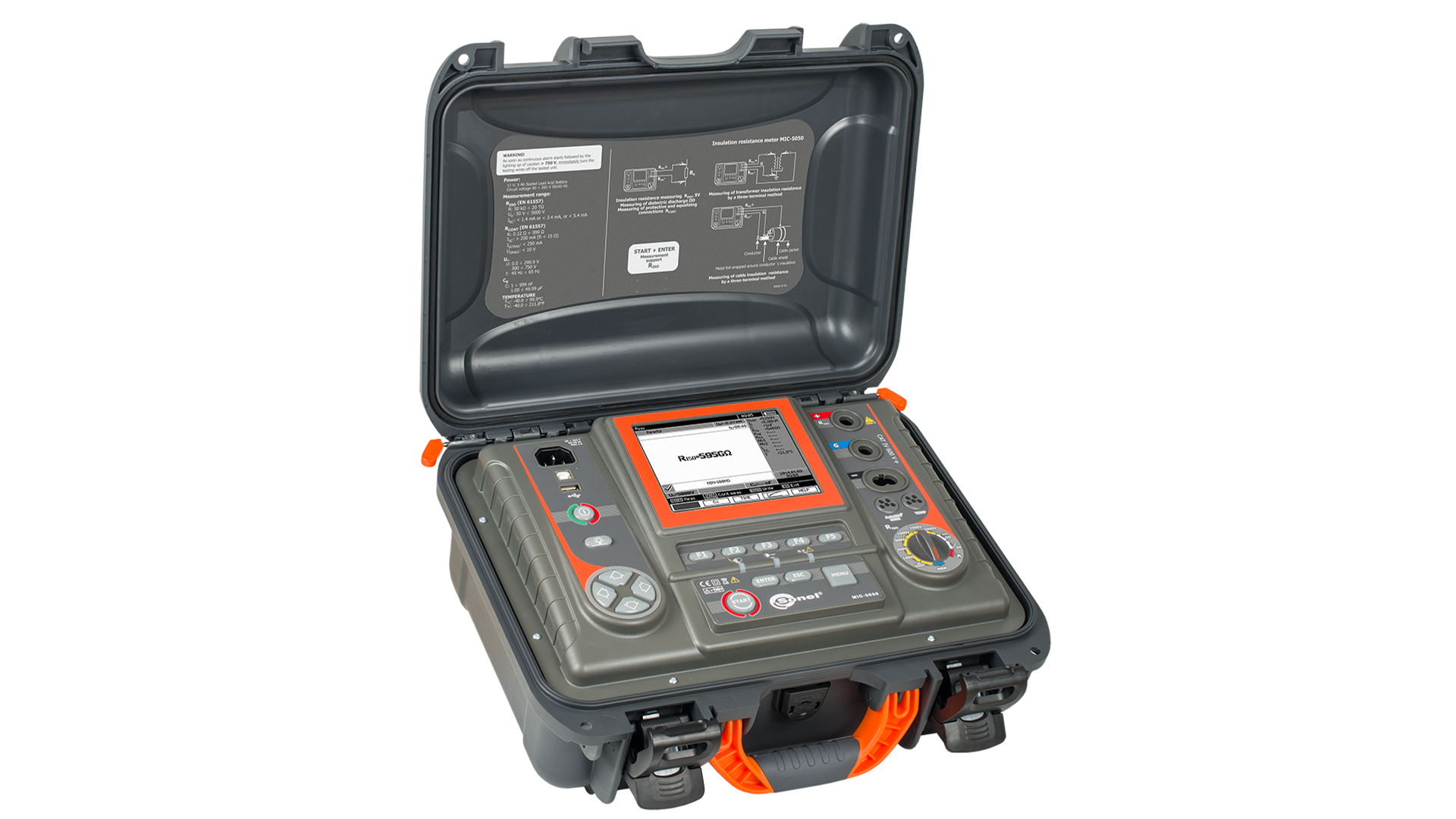

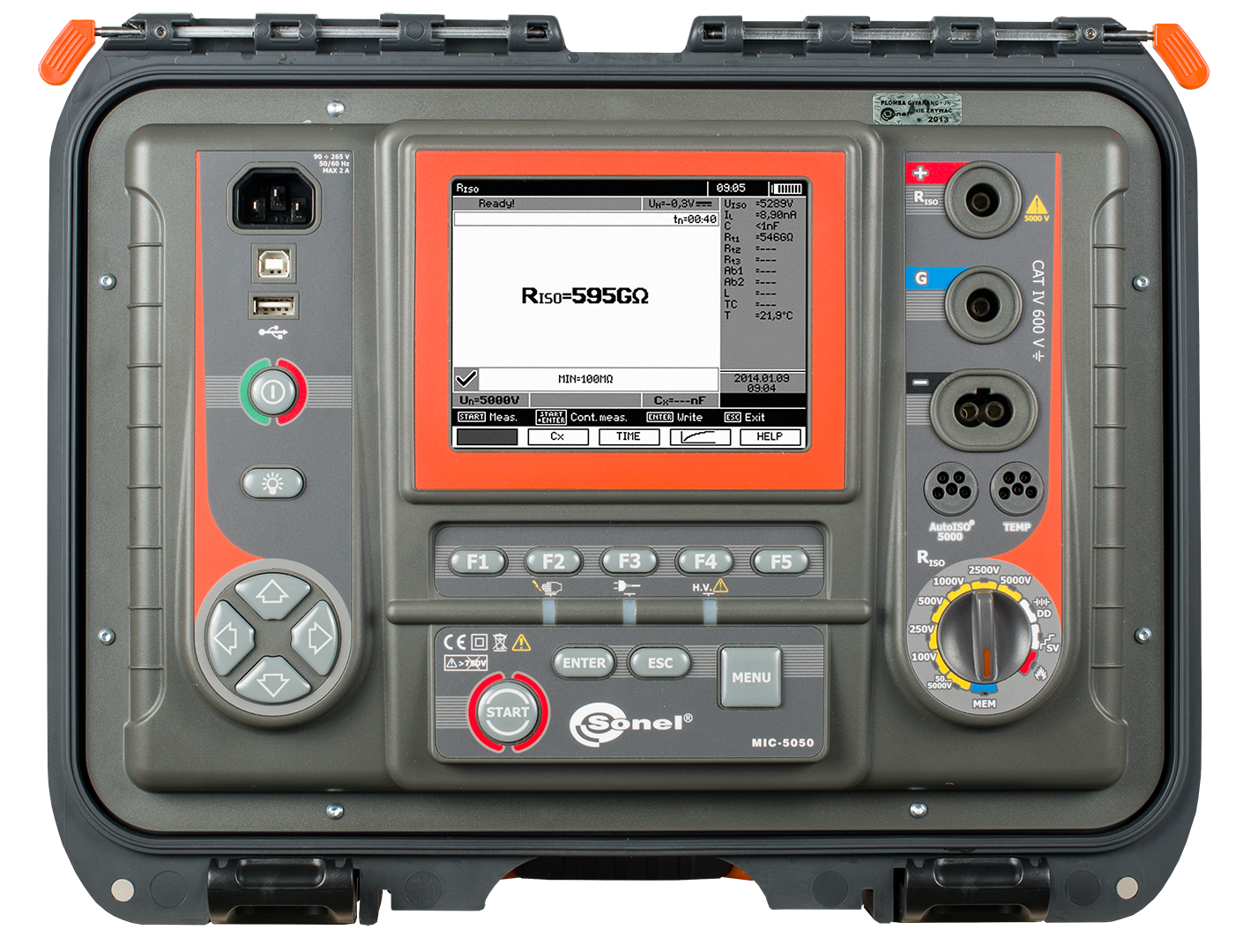

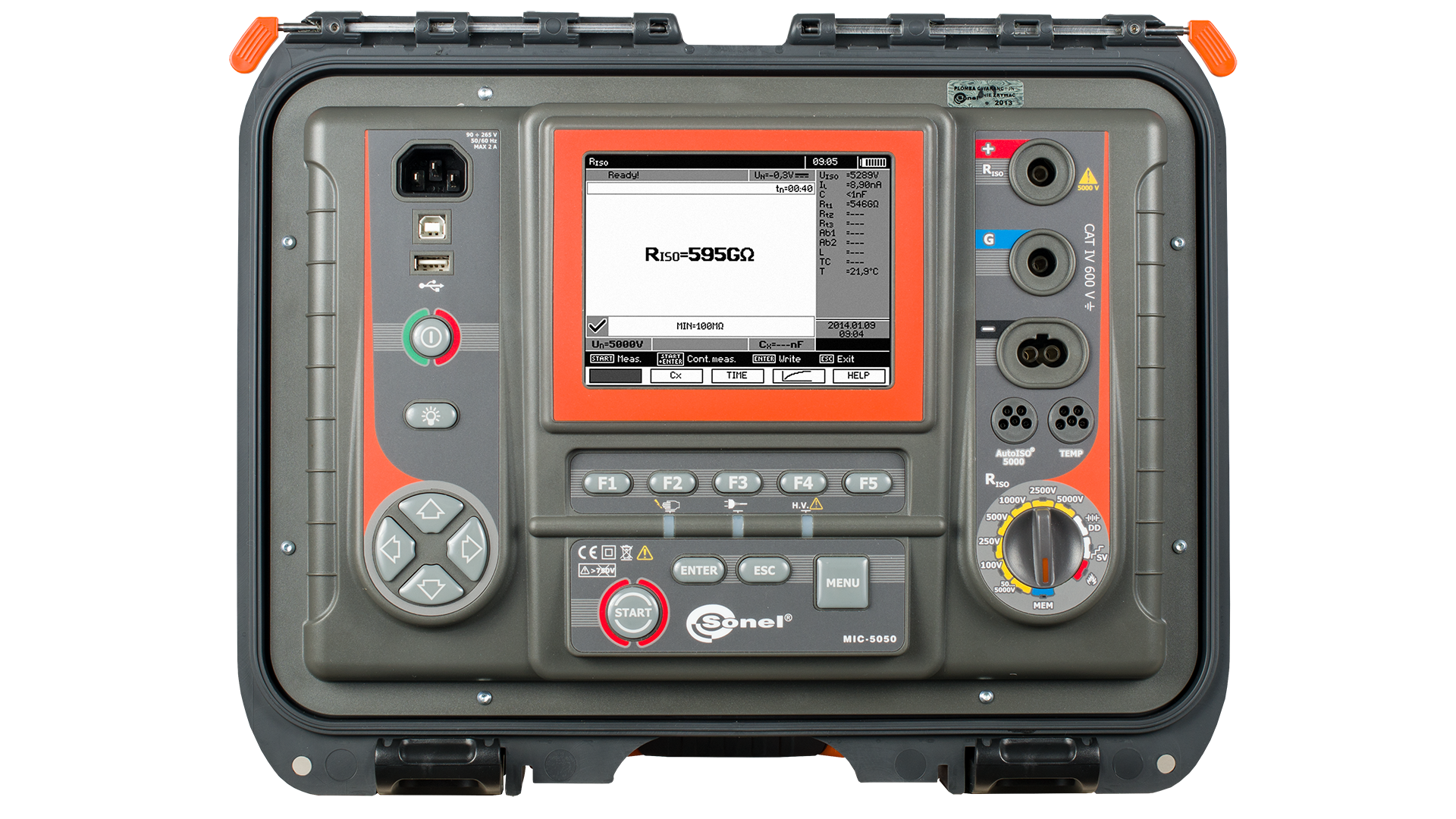

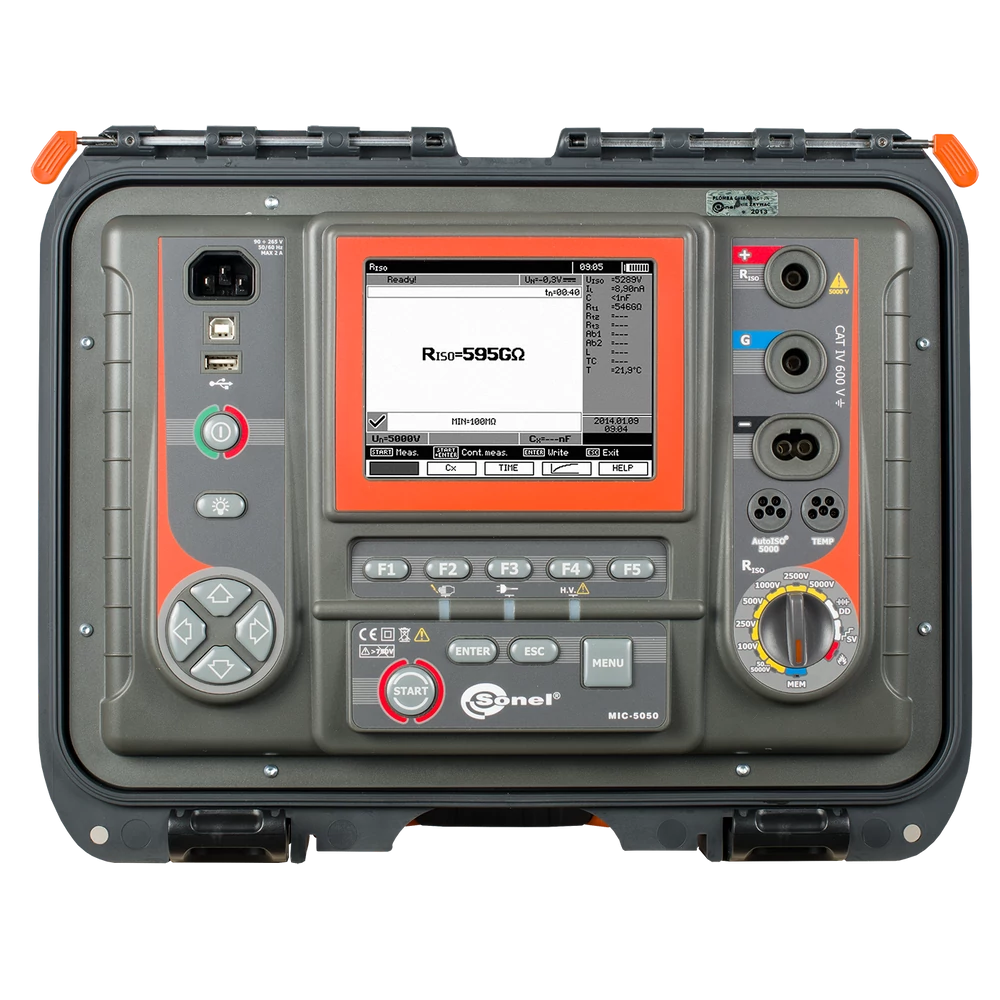

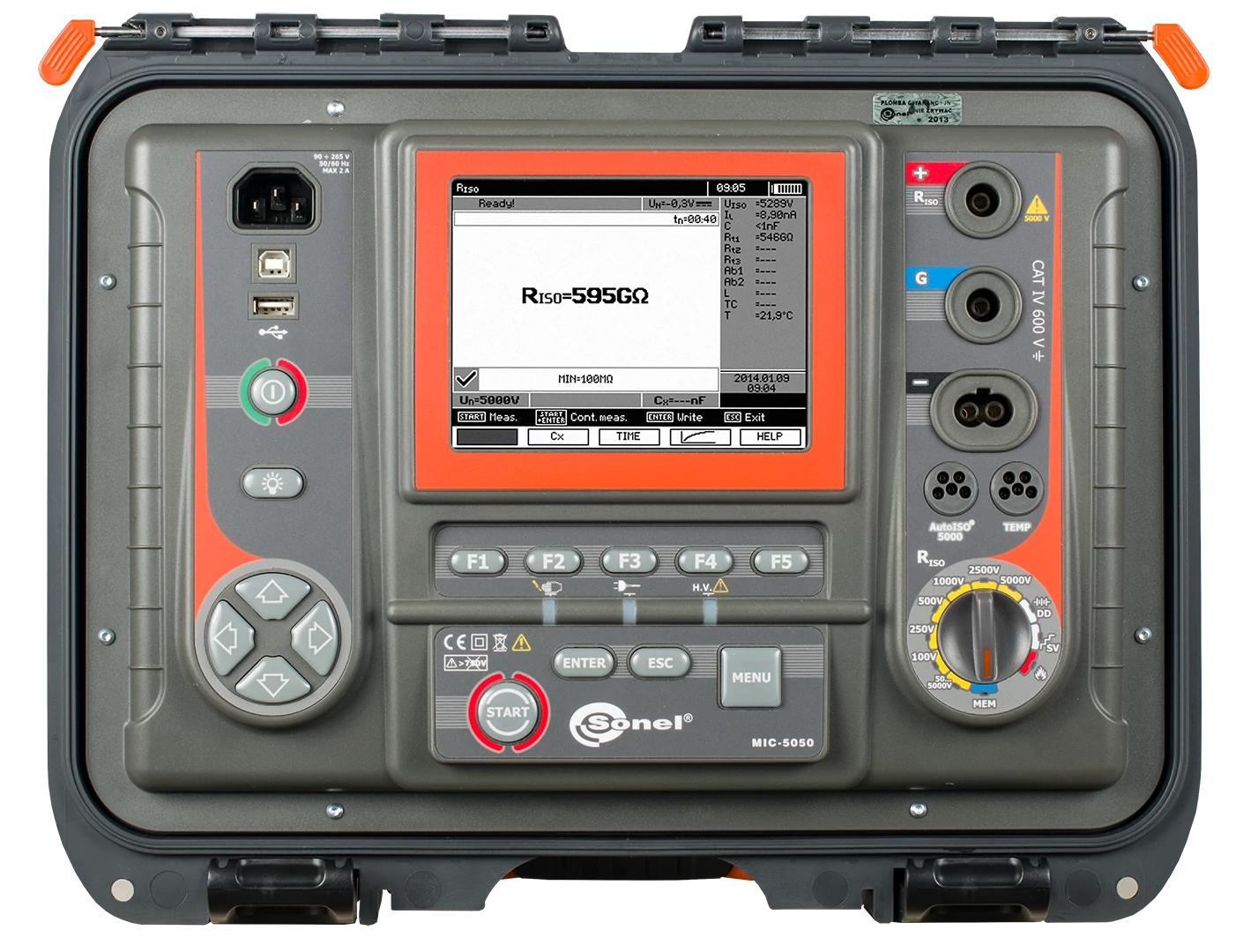

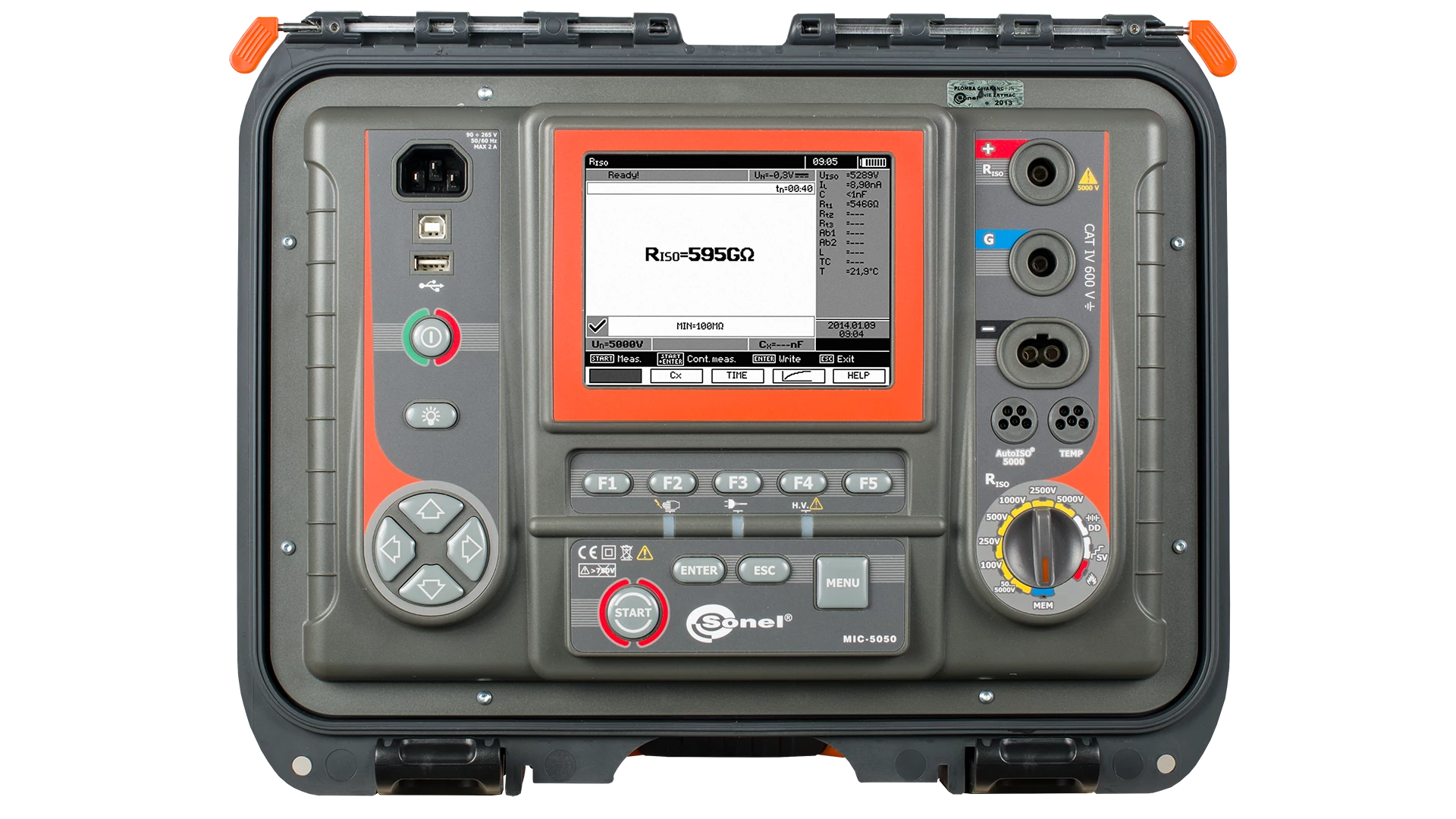

Sonel MIC-5050 - Szigetelési ellenállásmérő 20 TΩ-ig
Ár:
1.031.290 Ft (812.039 Ft + ÁFA)
Menny.:db
Kosárba

Sonel MIC-5050 - Szigetelési ellenállásmérő 20 TΩ-ig

Cikkszám: WMGBMIC5050

Ár:
1.031.290 Ft (812.039 Ft + ÁFA)
Menny.:db
Kosárba

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

  • Mérési feszültség: 5.000V
  • Mérési tartomány: 20TΩ
  • Ab1, Ab2, PI, DAR mérése
  • Állítható mérési idő max. 100 percig
  • Rövidzárási áram: 1,2 / 3 / 6mA
  • Ramp teszt
  • Burnout (átégetés) teszt
  • Beépített memória
  • Többeres vezetékek egyidejű mérése adapterrel (opcionális)
  • Automatikus kisütés mérés után
Jótállás:
Nem fogyasztónak minősülő vásárló esetén 1év szavatosság
Árgarancia!
Máshol olcsóbb?
Elérhetőség: szállítási idő 3 hét
Megrendelés esetén 1 munkanapon belül átadjuk a futárszolgálatnak.
Megrendelés esetén két munkanapon belül átadjuk a futárszolgálatnak.
Általában megrendelés esetén ennyi időn belül szállítható a termék, de a valós szállítási idő a beszállítói készlettől függ. A pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
Ez a termék rendelhető, a pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
30 napos visszaküldési garancia
Ingyenes szállítás 30.000 Ft felett
Háztól-Házig garancia

Adatlap

Leírás

Szigetelési ellenállás mérés 20 TΩ-ig IEC 61557 szerint

  • Választható vizsgálófeszültség: 50...1 000 V (10 V-os lépésekben), 1 000...5 000 V (25 V-os lépésekben)
  • Szigetelési ellenállás, vagy szivárgó áram folyamatos kijelzése
  • A mért objektum automatikus kisütése szigetelésvizsgálat után
  • Hangjelzés 5 másodperces intervallumban az időkarakterisztika rögzítésének megkönnyítésére
  • Állítható mérési idő 99 perc 59 másodpercig
  • T1, T2 és T3 idők mérése Abszorpciós tényező meghatározásához 1...600 s között
  • Polarizációs index (PI), valamint a dielektrikus abszorpciós arány (DAR) mérése
  • Aktuális tesztfeszültség folyamatos kijelzése a mérés során
  • Mérőáram: 1,2 mA, 3 mA vagy 6 mA
  • Szigetelési ellenállás mérése 2-, vagy 3-vezetékes módszerrel
  • Mérések elvégzése akár 20 m-es mérővezetékkel
  • Feszültség alatt álló objektum mérése elleni védelem
  • Többmagos kábelek automatikus mérése az opcionális AutoISO-5000 adapterrel
  • Hőmérsékletmérés opcionális ST-1 szonda segítségével
  • Kapacitásmérés RISO mérése közben
  • Lépcsőfeszültséggel történő szigetelési ellenállás mérés (SV)
  • Dielektrikus kisütés kalkuláció (DD)
  • Sérülés lokalizálás (burnout - átégetés)
  • Digitális szűrők erős interferenciák esetén történő mérésekhez
  • Olyan környezetben is működhet, ahol akár 400 kV-os elektromágneses zavarok fordulnak elő
  • AC/DC feszültségmérés 0...750 V-ig
  • A készülék megfelel az EN 61557 szabvány előírásainak

Tartozékok

  • Tesztvezeték banándugóval; 3 m; 11 kV; piros
  • Tesztvezeték banándugóval; 3 m; 11 kV; kék
  • Tesztvezeték banándugóval; 3 m; 11 kV; fekete
  • Krokodil csipesz; 11 kV / 32 A; fekete
  • Krokodil csipesz; 11 kV / 32 A; piros
  • Krokodil csipesz; 11 kV / 32 A; kék
  • USB adatkábel
  • Hálózati kábel
  • Hordtáska L4
  • Kalibrációs bizonyítvány

Technikai adatok

Szigetelés fajtája Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória IV 600 V (III 1000 V) EN 61010-1 szerint
Mechanikai védelem EN 60529 szerint IP40 (IP67 zárt fedél esetén)
Tápellátás 14,8 V / 5,3 Ah Li-Ion Akkumulátor, Hálózatról: 90 V ... 260 V
Méret 390 mm x 308 mm x 172 mm
Tömeg ~ 5,6 kg
Kijelző 5,6" LCD kijelző
Memória 990 cella (11 880 érték)
RISO mérések száma min. 1000 EN 61557-2 szerint
Adattovábbítás USB, Bluetooth®
Szabványmegfelelőségek: EN 61557, EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok ISO 9001

Műszaki adatok

Automata kisütés Igen
Szivárgó áram mérése szigetelési ellenállás mérés közben Igen
Abszorpciós együtthatók Ab1, Ab2, PI, DAR
Feszültségmérés 0…750V
RISO mérési tartomány 20TΩ
RISO mérési feszültség 5000V
Rövidzárási áram 1.2 / 3 / 6 mA
Mérési módok 2 vagy 3 vezetékes
Mérési idő 0...100 perc
Kapacitás mérés Igen
Hőmérséklet mérés Igen
Memória 10k pont
Interfész USB, Bluetooth
Tápellátás Akkumulátor
Védelmi osztály IP67
Méret 390x308x172mm
Tömeg 6.1kg

Specifikációk

Szigetelési ellenállás mérése

Mérési tartomány az EN 61557 - 2 szabvány szerint:
RISOmin=UISOnom/IISOmax = 5 MΩ...20,0 TΩ (IISOnom=1,2 mA, 3 mA vagy (6±15%) mA)

Mérési tartomány Felbontás Pontosság
0,0...999 kΩ 1 kΩ ±(3% m.é. + 10 digit)
1,00...9,99 MΩ 0,01 MΩ ±(3% m.é. + 10 digit)
10,0...99,9 MΩ 0,1 MΩ ±(3% m.é. + 10 digit)
100...999 MΩ 1 MΩ ±(3% m.é. + 10 digit)
1,00...9,99 GΩ 0,01 GΩ ±(3% m.é. + 10 digit)
10,0...99,9 GΩ 0,1 GΩ ±(3% m.é. + 10 digit)
100...999 GΩ 1 GΩ ±(3,5% m.é. + 10 digit)
1,00...9,99 TΩ 0,01 TΩ ±(7,5% m.é. + 10 digit)
10,0...20,0 TΩ 0,1 TΩ ±(12,5% m.é. + 10 digit)

Az ellenállásmérési tartomány értékei a mérési feszültség függvényében

Feszültség UISO Mérési tartomány Mérési tartomány
AutoISO-5000 estén
50 V 200 GΩ 20,0 GΩ
100 V 400 GΩ 40,0 GΩ
250 V 1,00 TΩ 100 GΩ
500 V 2,00 TΩ 200 GΩ
1000 V 4,00 TΩ 400 GΩ
2500 V 10,0 TΩ 400 GΩ
5000 V 20,0 TΩ 400 GΩ

Lépcsőfeszültséggel történő szigetelési ellenállás mérés

Feszültség UISO Lépés értéke
50...1000 V 10 V
1000...5000 V 25 V

Kapacitásmérés

Mérési tartomány Felbontás Pontosság
1...999 nF 1 nF ±(5% m.é. + 5 digit)
1,00...49,99 µF 0,01 µF ±(5% m.é. + 5 digit)
  • A kapacitásmérés eredménye a RISO mérés után jelenik meg

Hőmérsékletmérés

Mérési tartomány Felbontás Pontosság
-40,0...99,9 °C 1 °C ±(3% m.é. + 8 digit)
-40,0...211,8 °F 1 °F ±(3% m.é. + 16 digit)

Váltakozó- és egyenfeszültség mérése

Mérési tartomány Felbontás Pontosság
0,0...29,9 V 0,1 V ±(2% m.é. + 20 digit)
30,0...299,9 V 0,1 V ±(2% m.é. + 6 digit)
300...750 V 1 V ±(2% m.é. + 2 digit)



m.é. = mért érték
