Adatlap
Leírás

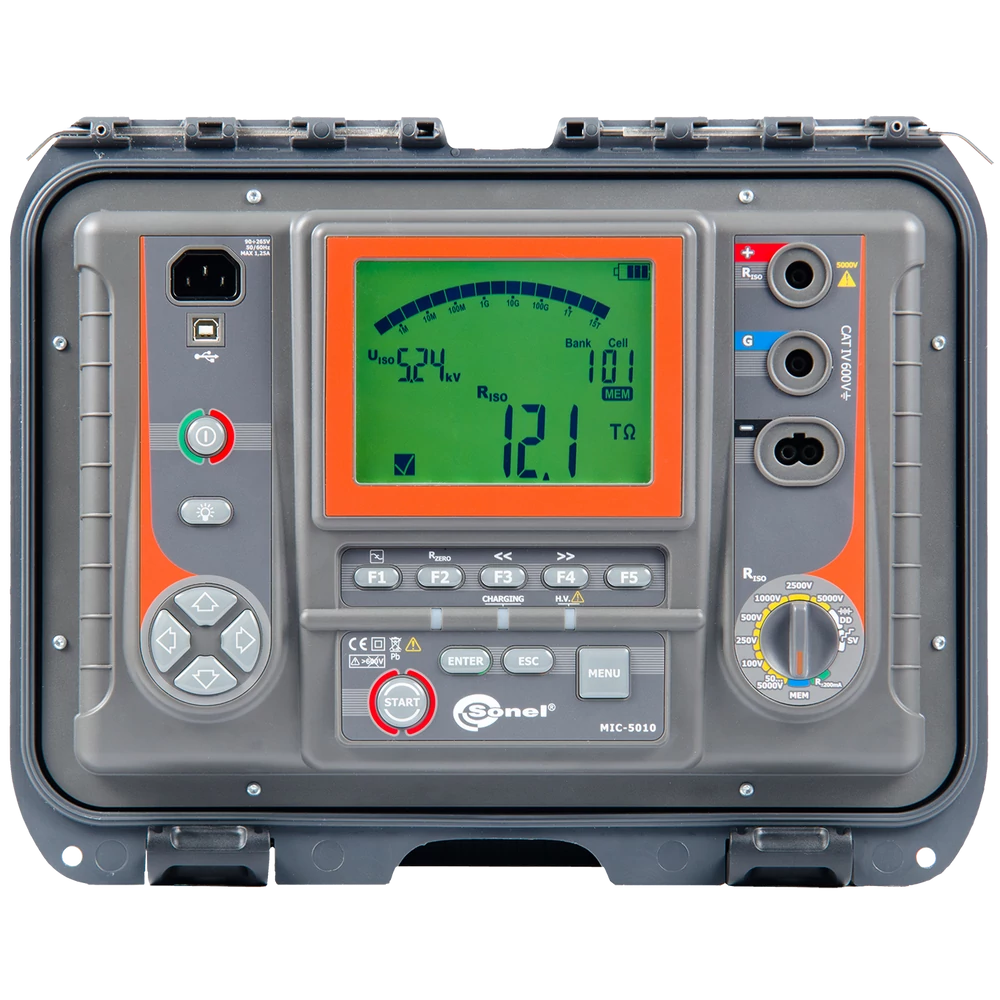

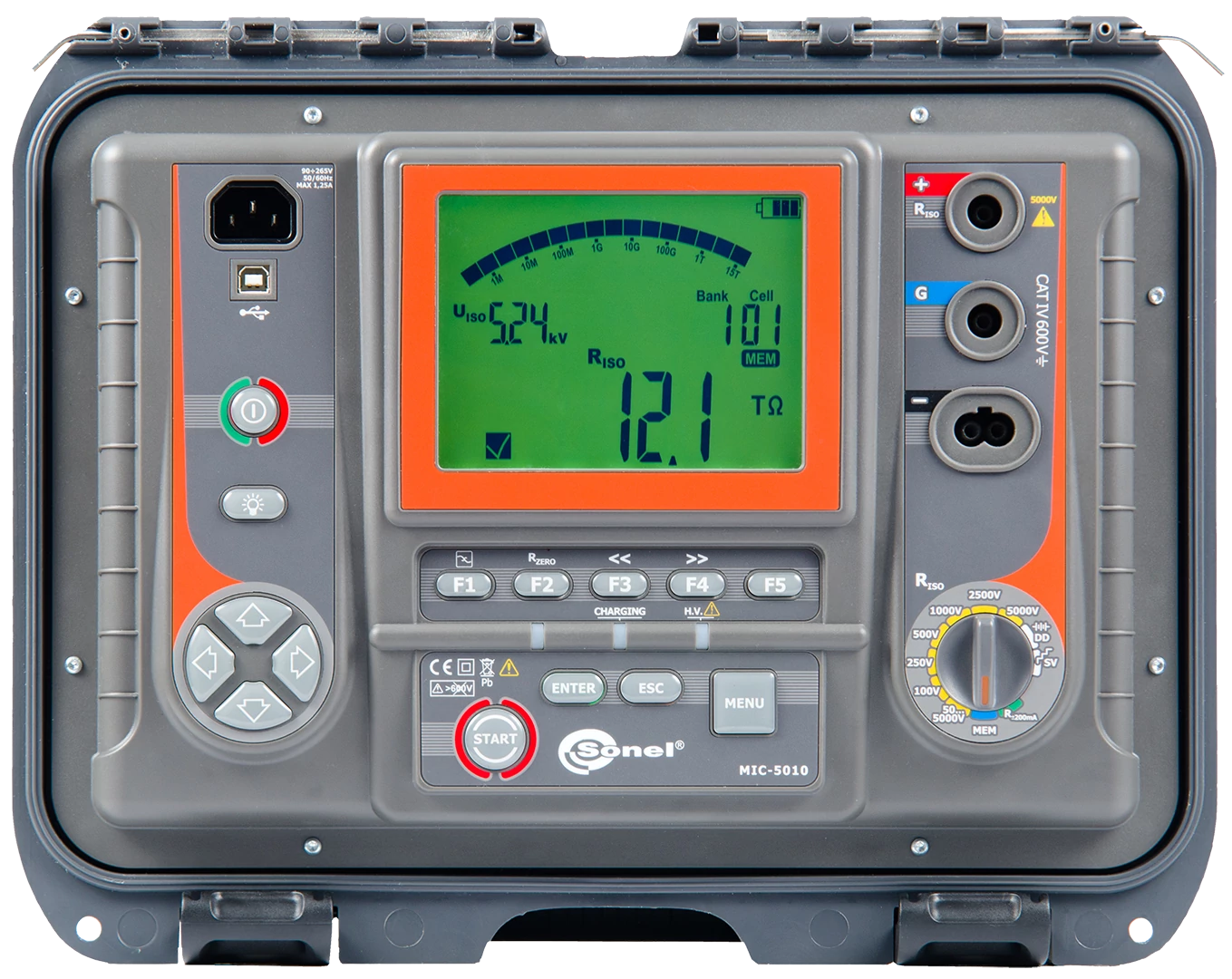

Szigetelési ellenállás mérés 15 TΩ-ig IEC 61557 szerint
- Választható vizsgálófeszültség: 50...1000 V (10 V-os lépésekben), 1000...5000 V (25 V-os lépésekben)
- Szigetelési ellenállás, vagy szivárgó áram folyamatos kijelzése
- A mért objektum automatikus kisütése szigetelésvizsgálat után
- Hangjelzés 5 másodperces intervallumban az időkarakterisztika rögzítésének megkönnyítésére
- Állítható mérési idő 99 perc 59 másodpercig
- T1, T2 és T3 idők mérése Abszorpciós tényező meghatározásához 1...600 s között
- Polarizációs index (PI), valamint a dielektrikus abszorpciós arány (DAR) mérése
- Aktuális tesztfeszültség folyamatos kijelzése
- Mérőáram: 1,2 mA vagy 3 mA
- Szigetelési ellenállás mérése 2-, vagy 3-vezetékes módszerrel
- Mérések elvégzése akár 20 m-es mérővezetékkel
- Feszültség alatt álló objektum mérése elleni védelem
- Kapacitásmérés RISO mérése közben
- Lépcsőfeszültséggel történő szigetelési ellenállás mérés (SV)
- Dielektromos kisütés kalkuláció (DD)
- Digitális szűrők erős interferenciák esetén történő mérésekhez (10 s, 30 s, 60 s)
További funkciók
- A védőcsatlakozások és az potenciálkötések folytonosságának mérése EN 61557-4 szerint > 200 mA mérőárammal
- A mért szigetelési ellenállás határértékei állíthatók
- A mért RCONT ellenállás határértékei állíthatók
- Szivárgó áram mérése a szigetelési ellenállás mérés közben
- AC/DC feszültségmérés 0...600 V-ig
- 990 memóriacella (11 880 mérés) tárolása
- Adatküldési lehetőség Bluetooth segítségével, vagy USB interfészen keresztül
- A készülék megfelel az EN 61557 szabvány előírásainak
Tartozékok
- Tesztvezeték banándugóval; 1,8 m; 11 kV; piros
- Tesztvezeték banándugóval; 1,8 m; 11 kV; kék
- Tesztvezeték banándugóval; 1,8 m; 11 kV; fekete
- Krokodil csipesz; 11 kV / 32 A; fekete
- Krokodil csipesz; 11 kV / 32 A; piros
- Krokodil csipesz; 11 kV / 32 A; kék
- Mérőcsúcs banán csatlakozóval; 11 kV piros
- Mérőcsúcs banán csatlakozóval; 11 kV fekete
- USB kábel
- Hálózati kábel
- Hordtáska L4
- Kalibrációs bizonyítvány
Technikai adatok
| Szigetelés fajtája | Kettős szigetelés EN 61010-1 és IEC 61557 szerint |
| Mérési kategória | IV 600 V (III 1000 V) EN 61010-1 szerint |
| Mechanikai védelem EN 60529 szerint | IP40 (IP67 zárt fedél esetén) |
| Tápellátás | 14,8 V / 5,3 Ah Li-Ion Akkumulátor, Hálózatról: 90 V ... 260 V |
| Méret | 390 mm x 308 mm x 172 mm |
| Tömeg | ~ 5,6 kg |
| Kijelző | LCD kijelző |
| Memória | 990 cella (11 880 érték) |
| RISO mérések száma | min. 1000 |
| Adattovábbítás | USB, Bluetooth® |
| Szabványmegfelelőségek: | EN 61326-1 és EN 61326-2-2 |
| Minőségbiztosítási szabványok | ISO 9001 |
Műszaki adatok
| Automata kisütés | Igen |
| Folytonosság teszt ≥ 200mA mérőárammal | Igen |
| Szivárgó áram mérése szigetelési ellenállás mérés közben | Igen |
| Abszorpciós együtthatók | Ab1, Ab2, PI, DAR |
| Feszültségmérés | 0…600V |
| RISO mérési tartomány | 15TΩ |
| RISO mérési feszültség | 5000V |
| Rövidzárási áram | 1.2 / 3 mA |
| Mérési módok | 2 vagy 3 vezetékes |
| Mérési idő | 0...100 perc |
| Kapacitás mérés | Igen |
| Memória | 990 pont |
| Interfész | USB, Bluetooth |
| Tápellátás | Akkumulátor |
| Védelmi osztály | IP67 |
| Méret | 390x308x172mm |
| Tömeg | 6.0kg |
Specifikációk
Szigetelési ellenállás mérése (két-vezeték)
Mérési tartomány az EN 61557 - 2 szabvány szerint: 50 kΩ...15,0 TΩ (IISOnom=1,2 mA vagy 3 mA)
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0...999 kΩ | 1 kΩ | ±(3% m.é. + 10 digit) |
| 1,00...9,99 MΩ | 0,01 MΩ | ±(3% m.é. + 10 digit) |
| 10,00...99,99 MΩ | 0,1 MΩ | ±(3% m.é. + 10 digit) |
| 100...999 MΩ | 1 MΩ | ±(3% m.é. + 10 digit) |
| 1,00...9,999 GΩ | 0,01 GΩ | ±(3% m.é. + 10 digit) |
| 10,00...99,99 GΩ | 0,1 GΩ | ±(3% m.é. + 10 digit) |
| 100...999 GΩ | 1 GΩ | ±(3,5% m.é. + 10 digit) |
| 1,00...9,99 TΩ | 0,01 TΩ | ±(7,5% m.é. + 10 digit) |
| 10,0...15,0 TΩ | 0,1 TΩ | ±(10% m.é. + 10 digit) |
Az ellenállásmérési tartomány értékei a mérési feszültség függvényében
| Feszültség UISO | Mérési tartomány |
|---|---|
| 250 V | 500 GΩ |
| 500 V | 1,00 TΩ |
| 1000 V | 2,00 TΩ |
| 2500 V | 5,00 TΩ |
| 5000 V | 15,0 TΩ |
Szivárgóáram mérése
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0...ILmax | m, µ, n [A] | Számítás az ellenállás mérések alapján |
- ILmax - maximális áram a vezetékek rövidzárlatánál
- A felbontás és az mértékegységek a szigetelési ellenállás mérési tartományából származnak
Lépcsőfeszültséggel történő szigetelési ellenállás mérés
| Célfeszültség | Mérési feszültség sorrend |
|---|---|
| 1 kV | 200, 400, 600, 800, 1000 V |
| 2,5 kV | 0,5, 1, 1,5, 2, 2,5 kV |
| 5 kV | 1, 2, 3, 4, 5 kV |
- Az egyes "lépcső" időtartama 30 és 5 perc között állítható
- Az egyes feszültséglépések mérési eredményei a memóriában tárolódnak
Védővezető folytonosság és ekvipotenciális vezetők mérése 200 mA mérőárammal
Mérési tartomány az EN 61557 - 4 szabvány szerint: 0,12...999Ω
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(2% m.é. + 3 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(2% m.é. + 3 digit) |
| 200...999 Ω | 1 Ω | ±(4% m.é. + 3 digit) |
- Feszültség a nyitott terminálokon: 4...24 V
- Kimeneti áram R <2 Ω esetén: ISC 200...250 mA
- A tesztvezetékek ellenállásának kompenzálása
- Kétirányú mérőáram, átlagérték kijelzése
Kapacitásmérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 1...999 nF | 1 nF | ±(5% m.é. + 5 digit) |
| 1,00...49,99 µF | 0,01 µF | ±(5% m.é. + 5 digit) |
- A kapacitásmérés eredménye a RISO mérés után jelenik meg
Váltakozó- és egyenfeszültség mérése
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0...29,9 V | 0,1 V | ±(2% m.é. + 20 digit) |
| 30,0...299,9 V | 0,1 V | ±(2% m.é. + 6 digit) |
| 300...600 V | 1 V | ±(2% m.é. + 2 digit) |
m.é. = mért érték
