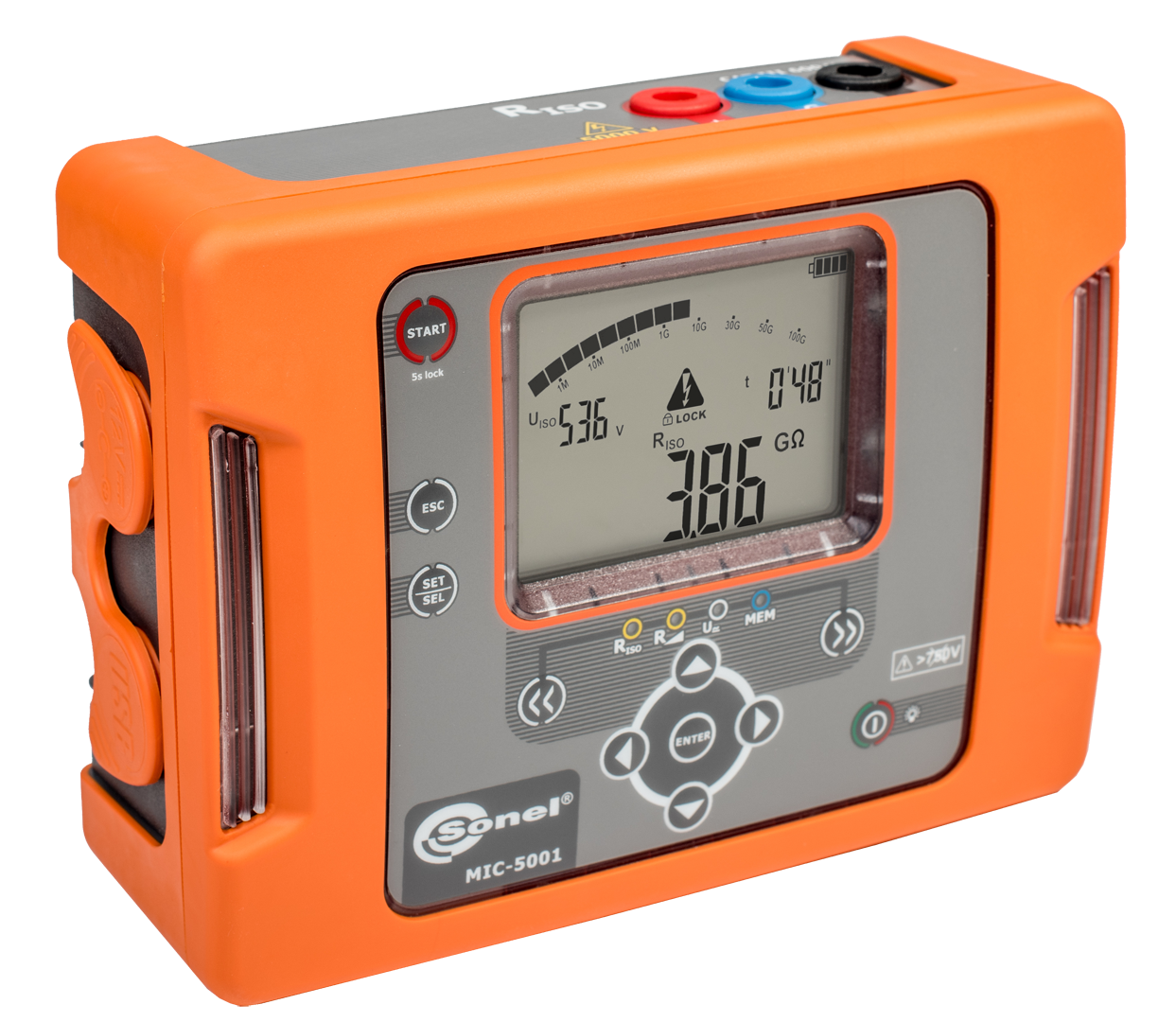

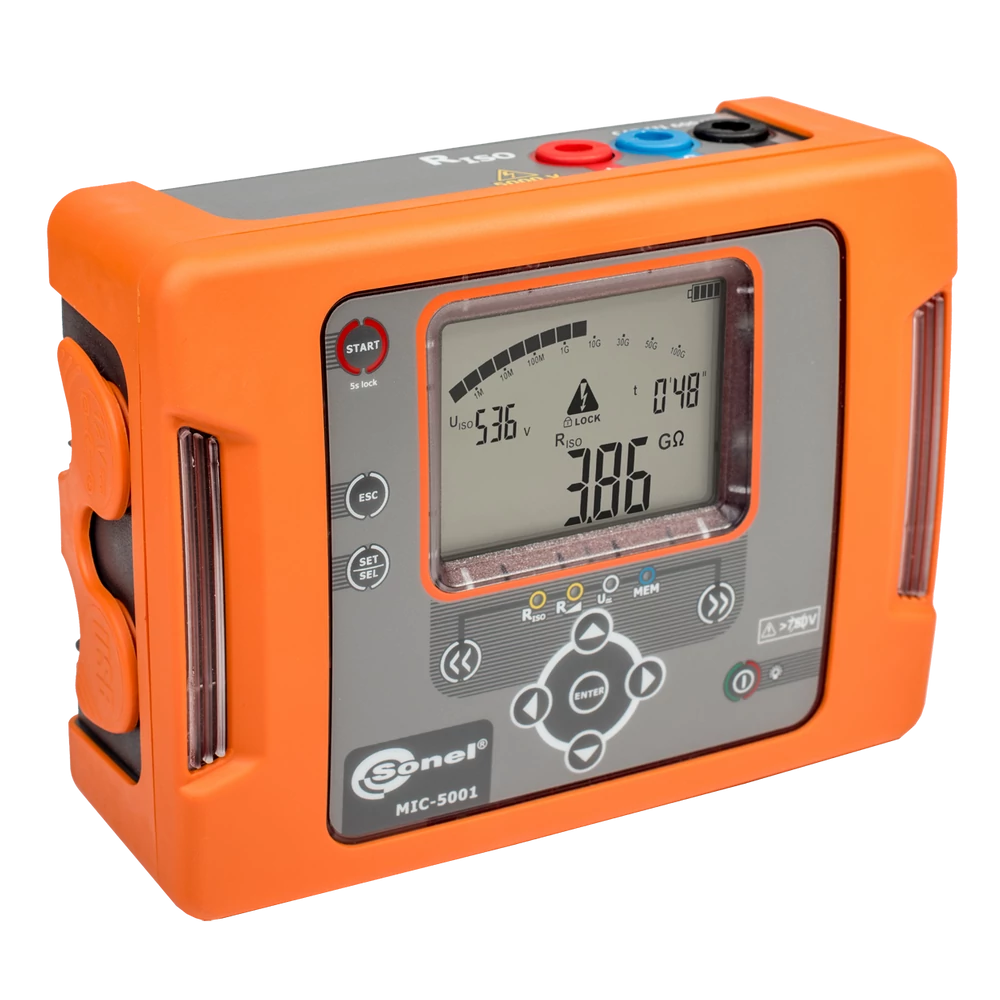

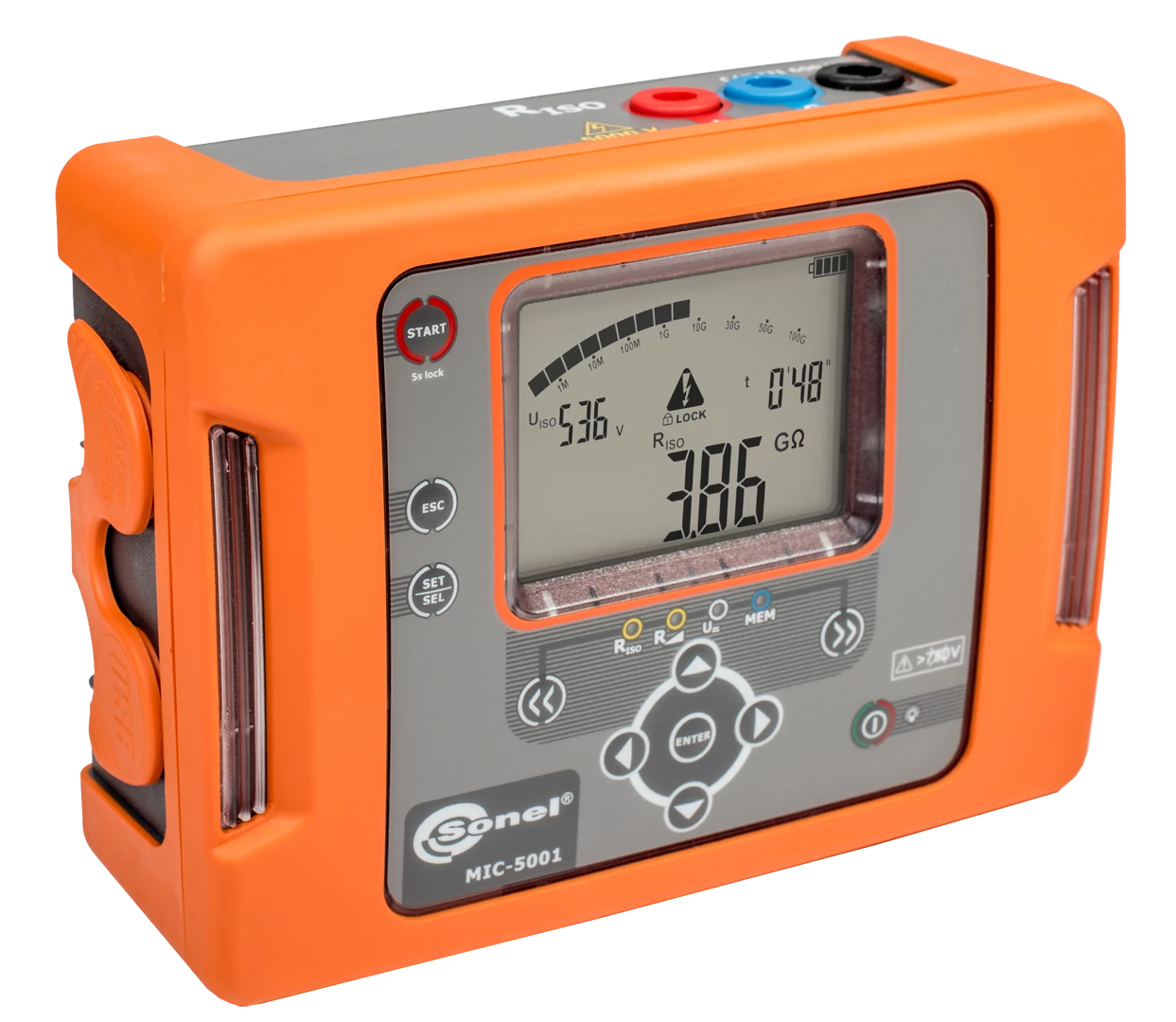

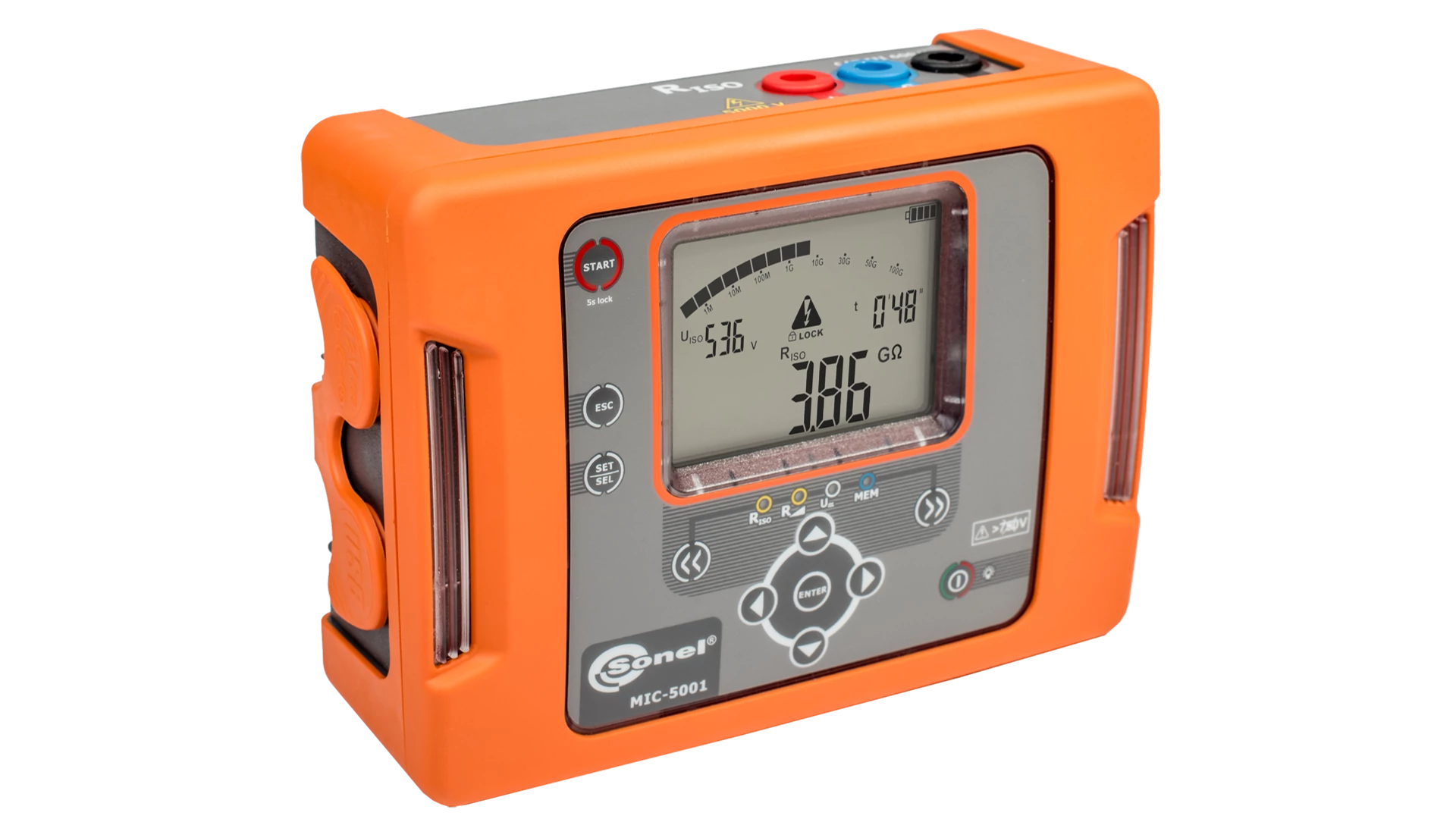

Sonel MIC-5001 - Szigetelési ellenállásmérő 5 TΩ-ig
Ár:
445.590 Ft (350.858 Ft + ÁFA)
Menny.:db
Kosárba
5 / 5 csillag! ()

Sonel MIC-5001 - Szigetelési ellenállásmérő 5 TΩ-ig

Cikkszám: WMGBMIC5001

Ár:
445.590 Ft (350.858 Ft + ÁFA)
Menny.:db
Kosárba

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

  • Mérési feszültség: 5.000V
  • Mérési tartomány: 5TΩ
  • Ab1, Ab2, PI, DAR mérése
  • Állítható mérési idő max. 100 percig
  • Ramp teszt
  • Rövidzárási áram: 1,5mA
  • Automatikus kisütés mérés után
Jótállás:
Nem fogyasztónak minősülő vásárló esetén 1év szavatosság
Árgarancia!
Máshol olcsóbb?
Elérhetőség: 2 db
Megrendelés esetén 1 munkanapon belül átadjuk a futárszolgálatnak.
Megrendelés esetén két munkanapon belül átadjuk a futárszolgálatnak.
Általában megrendelés esetén ennyi időn belül szállítható a termék, de a valós szállítási idő a beszállítói készlettől függ. A pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
Ez a termék rendelhető, a pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
30 napos visszaküldési garancia
Ingyenes szállítás 30.000 Ft felett
Háztól-Házig garancia

Adatlap

Leírás

Szigetelési ellenállás mérés 5 TΩ-ig IEC 61557 szerint

  • Választható vizsgálófeszültség: 50...500 V (50 V-os lépésekben), 500...5000 V (100 V-os lépésekben)
  • Szigetelési ellenállás, vagy szivárgó áram folyamatos kijelzése
  • A mért objektum automatikus kisütése szigetelésvizsgálat után
  • Hangjelzés 5 másodperces intervallumban az időkarakterisztika rögzítésének megkönnyítésére
  • Állítható mérési idő 99 perc 59 másodpercig
  • T1, T2 és T3 idők mérése Abszorpciós tényező, Dielektromos abszorpciós tényező (DAR) és a Polarizációs index (PI) meghatározásához
  • Aktuális tesztfeszültség folyamatos kijelzése
  • Feszültség alatt álló objektum mérése elleni védelem
  • Szigetelési ellenállás mérése 2-, vagy 3-vezetékes módszerrel
  • Szigetelési ellenállás mérése a RampTest módszerrel és a letörési feszültség mérése ~ 1 kV / s emelkedéssel

További funkciók

  • AC/DC feszültségmérés 0...750V-ig
  • Beépített akkumulátor
  • A készülék megfelel az EN 61557 szabvány előírásainak

Tartozékok

  • Tesztvezeték banándugóval; 1,8 m; 5 kV; piros
  • Tesztvezeték banándugóval; 1,8 m; 5 kV; kék
  • Tesztvezeték banándugóval; 1,8 m; 5 kV; fekete
  • Krokodil csipesz; 11 kV / 32 A; fekete
  • Krokodil csipesz; 11 kV / 32 A; piros
  • Krokodil csipesz; 11 kV / 32 A; kék
  • Mérőcsúcs banán csatlakozóval; 5 kV piros
  • Mérőcsúcs banán csatlakozóval; 5 kV fekete
  • USB kábel
  • Hálózati adapter
  • Hordtáska
  • Szoftver „Sonel Reader”
  • Kalibrációs bizonyítvány

Technikai adatok

Szigetelés fajtája Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória IV 300 V (III 600 V) EN 61010-1 szerint
Mechanikai védelem EN 60529 szerint IP65
Tápellátás 9,6 V/2 Ah NiMH Akkumulátor
Méret 200 mm x 150 mm x 75 mm
Tömeg ~ 1,0 kg
Kijelző LCD kijelző
Memória 990 cella (11 880 érték)
Adattovábbítás USB
Szabványmegfelelőségek: EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok ISO 9001

Műszaki adatok

Automata kisütés Igen
Szivárgó áram mérése szigetelési ellenállás mérés közben Igen
Abszorpciós együtthatók Ab1, Ab2, PI, DAR
Feszültségmérés 0…750V
RISO mérési tartomány 5TΩ
RISO mérési feszültség 5000V
Rövidzárási áram 1.5 mA
Mérési módok 2 vagy 3 vezetékes
Mérési idő 0...10 perc
Memória 990 pont
Interfész USB
Tápellátás Akkumulátor
Védelmi osztály IP65
Méret 200x180x77mm
Tömeg 1.0kg

Specifikációk

Szigetelési ellenállás mérése (két-vezeték)

Mérési tartomány az EN 61557 - 2 szabvány szerint RISOmin=VISOnom/IISOmax...5 TΩ

Mérési tartomány Felbontás Pontosság
0,0...999,9 kΩ 0,1 kΩ ±(3% m.é. + 20 digit)
1,000...9,999 MΩ 0,001 MΩ ±(3% m.é. + 20 digit)
10,00...99,99 MΩ 0,01 MΩ ±(3% m.é. + 20 digit)
100,0...999,9 MΩ 0,1 MΩ ±(3% m.é. + 20 digit)
1,000...9,999 GΩ 0,001 GΩ ±(3% m.é. + 20 digit)
10,00...99,99 GΩ 0,01 GΩ ±(3% m.é. + 20 digit)
100,0...999,9 GΩ 0,1 GΩ ±(3% m.é. + 20 digit)
1,000...5,000 TΩ 1 GΩ ±(4% m.é. + 50 digit)

Max. rövidzárlati áram: ISC = 1,5 mA

Az ellenállásmérési tartomány értékei a mérési feszültség függvényében

Feszültség UISO Mérési tartomány
100 V 50 GΩ
200...400 V 100 GΩ
500...900 V 250 GΩ
1000...2400 V 500 GΩ
2500 V 2500 GΩ
5000 V 5 TΩ

Szigetelési ellenállás mérése - RampTest

Mérési tartomány Felbontás Pontosság
0,00...999,9 kΩ 0,1 kΩ ±(5% m.é. + 40 digit)
1,000...9,999 MΩ 0,001 MΩ ±(5% m.é. + 40 digit)
10,00...99,99 MΩ 0,01 MΩ ±(5% m.é. + 40 digit)
100,0...999,9 MΩ 0,1 MΩ ±(5% m.é. + 40 digit)
1,000...9,999 GΩ 0,001 GΩ ±(5% m.é. + 40 digit)
10,00...99,99 GΩ 0,01 GΩ ±(5% m.é. + 40 digit)
100,0...999,9 GΩ 0,1 GΩ ±(5% m.é. + 40 digit)
1,000...4,999 TΩ 0,001 TΩ ±(5% m.é. + 40 digit)

Letörési feszültség mérése RampTest módban

Mérési tartomány Felbontás Választott UISO Pontosság
25,0...99,0 V 0,1 V <600 V ±(5% m.é. + 10 digit)
100...600 V 1 V <600 V ±(5% m.é. + 4 digit)
25,0...999 V 1 V >600 V ±(5% m.é. + 5 digit)
1,00...5,00 kV 10 V >600 V ±(5% m.é. + 4 digit)

Váltakozó- és egyenfeszültség mérése

Mérési tartomány Felbontás Pontosság
0,0...299,9 V 0,1 V ±(3% m.é. + 2 digit)
300...750 V 1 V ±(3% m.é. + 2 digit)
  • Frekvenciatartomány: 45...65 Hz



VISO = Mérőfeszültség
m.é. = mért érték
