Ár:
1.138.490 Ft (896.449 Ft + ÁFA)
Menny.:db

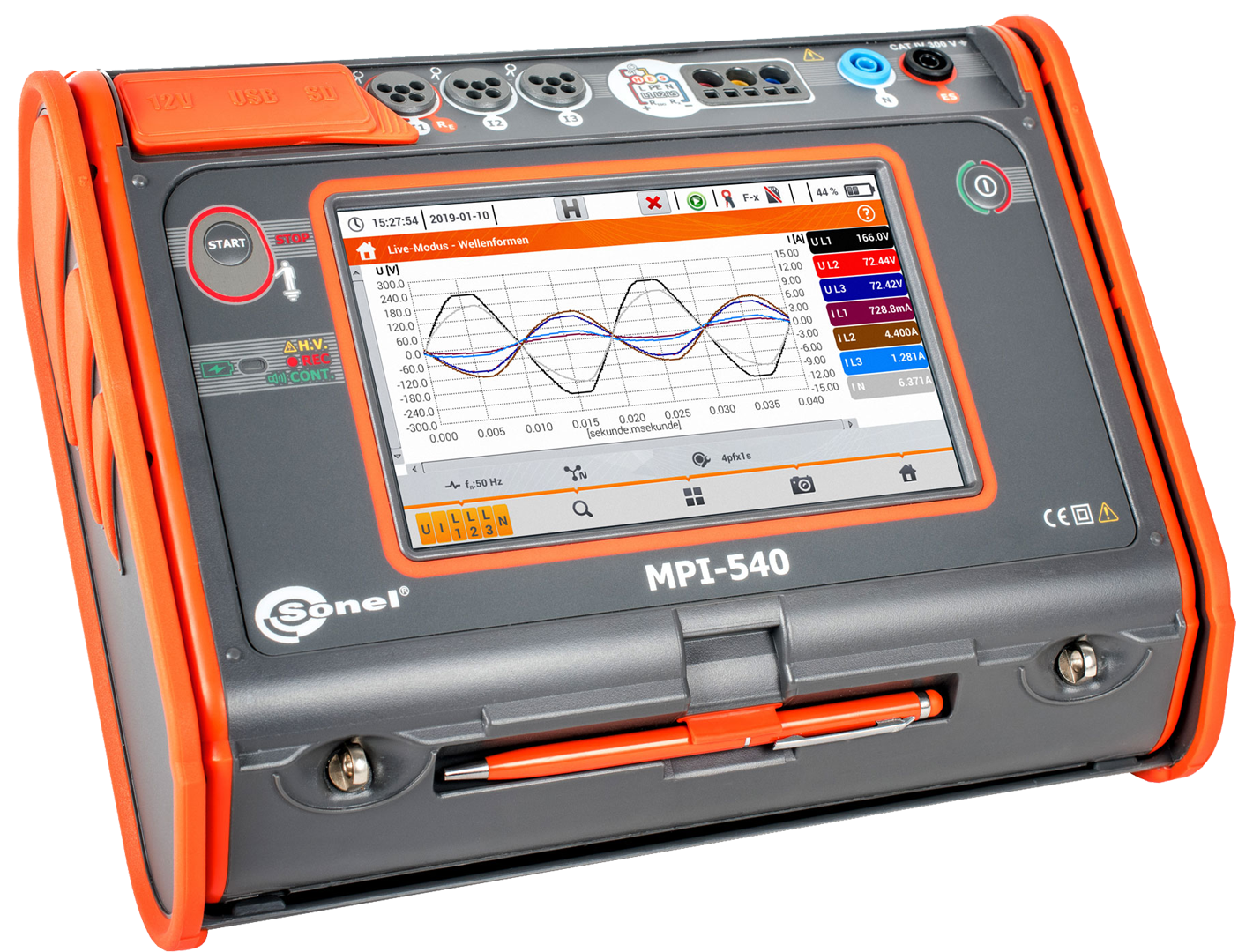

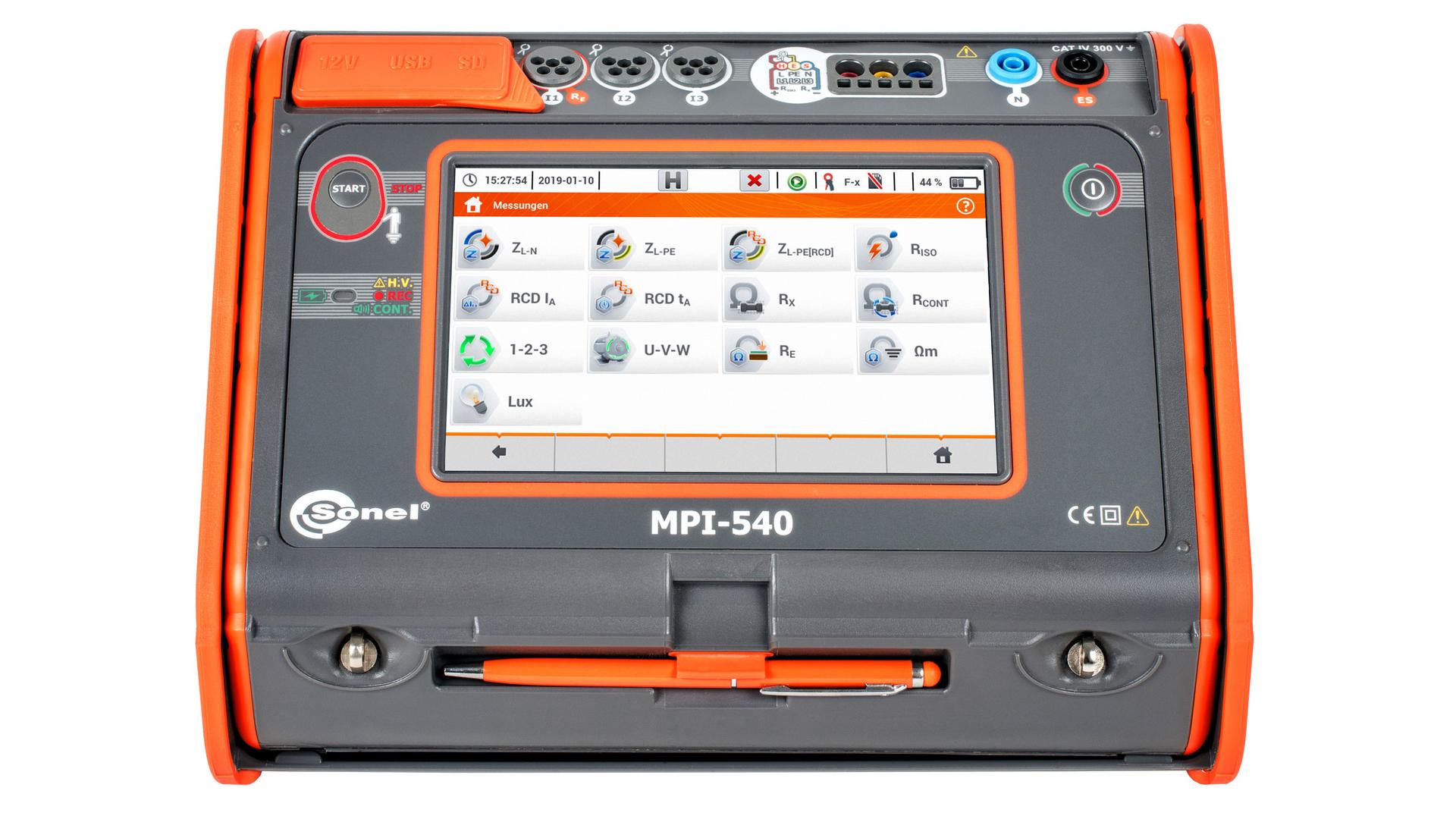

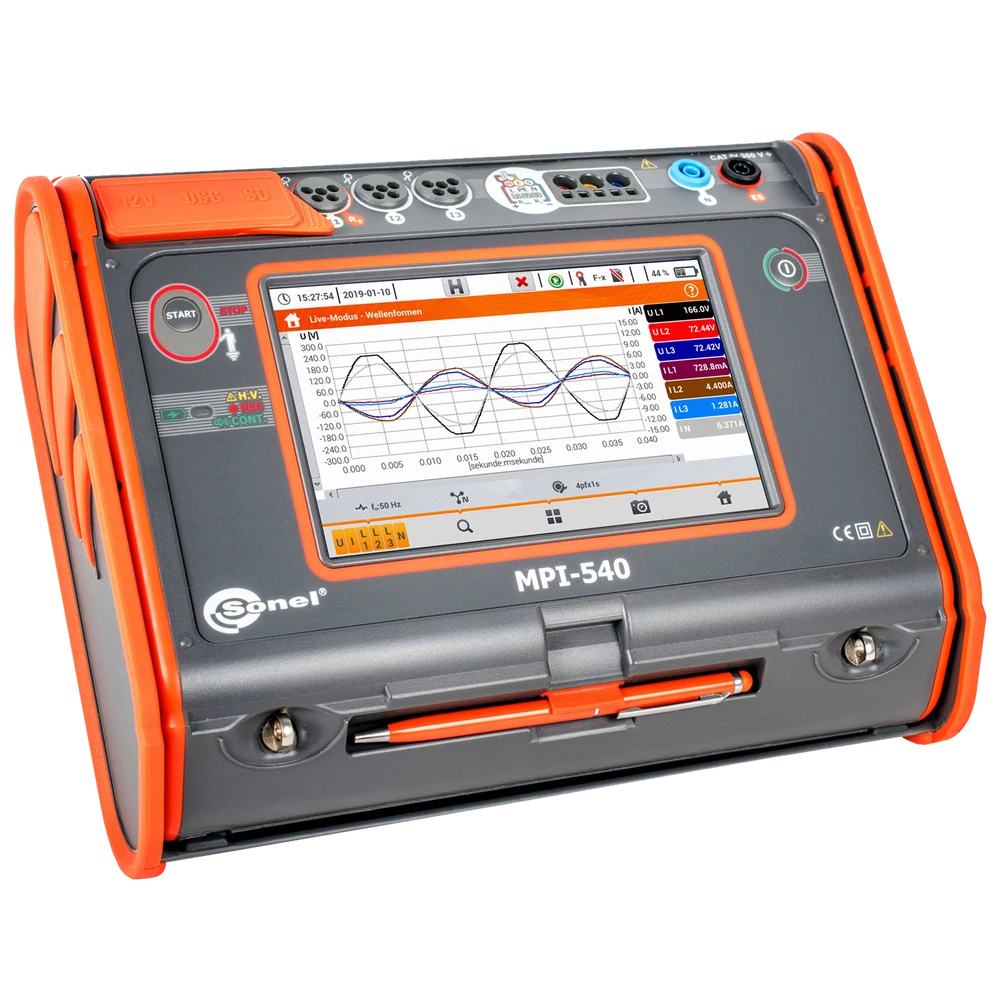

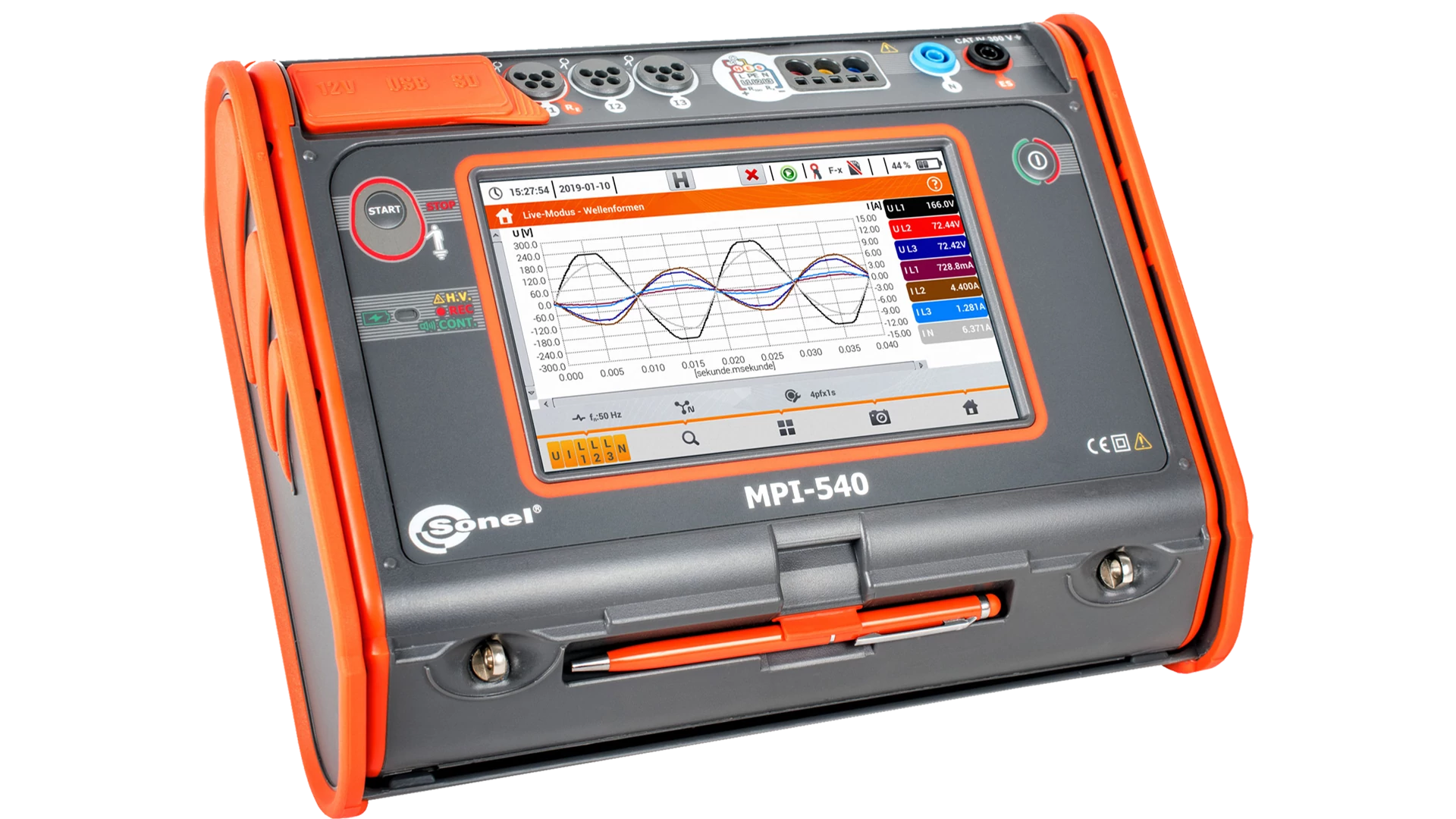

Sonel MPI-540, Multifunkciós érintésvédelmi műszer

Cikkszám: WMGBMPI540

Ár:
1.138.490 Ft (896.449 Ft + ÁFA)
Menny.:db

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

Mérhető paraméterek:

  • TT, TN és IT rendszerek mérése
  • Automatikus tesztek
  • RCD jellemzők (Általános, szelektív | AC, A, F, B, B+, EV)
  • Hurokimpedancia, Vonalimpedancia
  • Hurokimpedancia az RCD kioldása nélkül
  • Feszültség, fázissorend, frekvencia
  • Szigetelési ellenállás 1000V mérőfeszültséggel
  • Földelési ellenállás 3p, 4p, lakatfogó (opcionális)
  • Folytonossági ellenállás ±200mA mérőárammal
  • Hálózati adatrögzítés 3 fázison
  • Automatikus polaritás fordítás
  • Határérték beállítás minden funkcióhoz

Műszerek összehasonlítása

Elérhetőség: rendelhető
30 napos visszaküldési garancia
Ingyenes szállítás 30.000 Ft felett
Háztól-Házig garancia

Adatlap

Tulajdonságok

  • Vizsgálatok TN, TT és IT rendszereken
  • Automatikus méréssorozatok
  • Automata mérés hálózati aljzatokban
  • L és N automatikus felcserélése
  • Automata RCD mérés egy kioldással
  • Feszültség elleni védelem
  • Automatikus kisütés mérés után
  • Többeres vezetékek automatikus mérése AutoISO1000C adapterrel (opcionális)
  • 7ˇ-os színes érintőképernyő
  • Beépített súgó
  • Cserélhető memóriakártya – korlátlan memória
  • Memória szintek kialakítása – Ügyfél, telephely, mérési hely, mérési pont
  • Jegyzőkönyv automatikus készítése memóriából Sonel Report Plus szoftverrel (opcionális)
  • Magyar nyelvű menü

Mérhető paraméterek

  • Hurokimpedancia és vonalimpedancia
  • Hurokimpedancia az RCD kioldása nélkül
  • RCD paraméterek (Általános, szelektív | AC, A, F, B, B+, EV)
  • Szigetelési ellenállás 50…1000V mérőfeszültséggel
  • Földelési ellenállás 3-vezetékes és 2 lakatfogós (opcionális) módszerrel
  • Talajellenállás
  • Folytonosság 200 mA mérőárammal
  • Feszültség és frekvencia
  • Áram 3000A-ig
  • Hibaáram számítás mért és névleges feszültség alapján
  • Érintési feszültség
  • Forgásirány
  • Megvilágítás (opcionális)

Hálózati analizátor

  • Adatrögzítés 3-fázison
  • Energiaveszteség kalkulátor
  • Teljesítmény (P, Q, S) és cosφ mérés
  • Feszültség harmonikusok mérése
  • THD mérés U és I esetében

Kiegészítők

Opcionális tartozékok

Technikai adatok

Szigetelés fajtája Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória IV 300 V (III 500 V) EN 61010-2-030 szerint
Mechanikai védelem EN 60529 szerint IP51
Tápellátás 11,1 V / 3,4 Ah Li-ion akkumulátor
Méret 288 x 223 x 75 mm
Tömeg ~ 2,5 kg
Max. Z vagy RCD mérések száma (Akkumulátorral) >3000 (6 mérés/perc)
Max. RISO vagy R mérések száma (Akkumulátorral) >1000
Kijelző Színes 7" LCD kijelző (800 x 480 pixel)
Memória (mérési értékek tárolására) korlátlan
Memória (adatgyűjtésre) korlátlan
Adattovábbítás USB
Szabványmegfelelőségek: EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok ISO 9001, ISO 14001, PN-N-18001

Tartozékok

  • 3 db F3-A Lakatfogó 3000A (rogowski tekercs)
  • UNI-Schuko adapter (WS-03)
  • Tesztvezeték banándugóval; 1,2 m; sárga
  • Tesztvezeték banándugóval; 1,2 m; piros
  • Tesztvezeték banándugóval; 1,2 m; kék
  • Tesztvezeték banándugóval; 1,2 m; fekete
  • Tesztvezeték kábeldobon, banándugóval; 15 m; kék
  • Tesztvezeték kábeldobon, banándugóval; 30 m; piros
  • USB adatkábel
  • Krokodil csipesz; K02; piros
  • Krokodil csipesz; K02; sárga
  • Krokodil csipesz; K02; kék
  • Krokodil csipesz; K02; fekete
  • Mérőcsúcs banán csatlakozóval; piros
  • Mérőcsúcs banán csatlakozóval; kék
  • Mérőcsúcs banán csatlakozóval; sárga
  • Földelő szonda, 0,30 m (2 db)
  • Feszültség adapter M4 / M6 menettel
  • Hálózati adapter
  • Autós hálózati adapter
  • Hordtáska L2
  • Heveder
  • Akkumulátor
  • 4 GB Micro SD kártya
  • Szoftver „Sonel Reader”
  • Kalibrációs bizonyítvány

Specifikációk

Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L

Teszt áram: 23/40A; mérési tartomány IEC 61557 szerint: 0,13…1999,9 Ω (1,2 m mérővezetékkel):

Mérési tartomány Felbontás Pontosság
0,000...19,999 Ω 0,001 Ω ±(5% m.é. + 30 digit)
20,00...199,99 Ω 0,01 Ω ±(5% m.é. + 30 digit)
200,0...1999,9 Ω 0,1 Ω ±(5% m.é. + 30 digit)
  • névleges feszültség: 95...270 V (for ZL-PE and ZL-N) és 95...440 V (for ZL-L)
  • frekvencia: 45...65 Hz

Hurokimpedancia mérése ZL-PE RCD módban

Teszt áram: 15 mA; mérési tartomány IEC 61557 szerint: 0,50...1999 Ω

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(6% m.é. + 10 digit)
20,0...199,9 Ω 0,1 Ω ±(6% m.é. + 5 digit)
200...1999 Ω 1 Ω ±(6% m.é. + 5 digit)
  • névleges feszültség: 95...270 V
  • frekvencia: 45...65 Hz

Földelési ellenállás mérése RE 3p és 4p módszerrel

Mérési tartomány IEC 61557-5 szerint: 50 V-os tesztfeszültség mellett 0,50 Ω…1,99 kΩ;
25 V-os tesztfeszültség mellett 0,56 Ω …1,99 kΩ

Mérési tartomány Felbontás Pontosság
0,00...9,99 Ω 0,01 Ω ±(2% m.é. + 4 digit)
10,0...99,9 Ω 0,1 Ω ±(2% m.é. + 3 digit)
100...999 Ω 1 Ω ±(2% m.é. + 3 digit)
1,00...1,99 kΩ 0,01 kΩ ±(2% m.é. + 3 digit)
  • teszt feszültség: 25 V, vagy 50 V rms
  • teszt áram: 20 mA, szinuszos rms 125 Hz (fn = 50 Hz-hez) és 150 Hz (fn = 60 Hz-hez)
  • mérés blokkolása interferencia feszültségnél UN > 24 V
  • maximum mérhető interferencia feszültség Unmax = 100 V
  • a segéd földelő elektródák maximális ellenállása 50 kΩ

Szelektív földelési ellenállás mérése lakatfogóval (3p + lakatfogó)

Mérési tartomány IEC 61557-5 szerint: 1 Ω…1,99 kΩ

Mérési tartomány Felbontás Pontosság
0,00...9,99 Ω 0,01 Ω ±(2% m.é. + 4 digit)
10,0...99,9 Ω 0,1 Ω ±(2% m.é. + 4 digit)
100...999 Ω 1 Ω ±(2% m.é. + 4 digit)
1,00...1,99 kΩ 0,01 kΩ ±(2% m.é. + 4 digit)
  • mérés kiegészítő lakatfogóval
  • interferencia áram mérési tartomány: 9,99 A-ig

Szelektív földelési ellenállás mérése 2 db lakatfogóval

Mérési tartomány Felbontás Pontosság
0,00...9,99 Ω 0,01 Ω ±(10% m.é. + 4 digit)
10,0...19,9 Ω 0,1 Ω ±(10% m.é. + 4 digit)
20,0...99,9 Ω 0,1 Ω ±(20% m.é. + 4 digit)
  • mérés átviteli és fogadó lakatfogókkal
  • interferencia áram mérési tartomány: 9,99 A-ig

Talaj ellenállás mérése (p)

Mérési tartomány Felbontás Pontosság
0,00...9,99 Ω 0,01 Ω ±(2% m.é. + 4 digit)
10,0...99,9 Ω 0,1 Ω ±(2% m.é. + 4 digit)
100...999 Ω 1 Ω ±(2% m.é. + 4 digit)
1,00...1,99 kΩ 0,01 kΩ ±(2% m.é. + 4 digit)
  • mérés Wenner módszerrel
  • választható mértékegység távolság beállításánál (méter, vagy láb)
  • távolság tartomány: 1...30 m (1...90 láb)

Fázissorrend kijelzés

  • fázissorrend kijelzés: megfelelő, nem megfelelő
  • hálózati feszültség tartomány: 100...440 V (45...65 Hz) L-L
  • fázis-fázis feszültségérték kijelzés



RCD paraméter mérés (feszültség tartomány: 95…270 V)

RCD kioldás teszt és kioldási idő mérése tA (tA mérési funkcióhoz)

RCD típus Áram Tartomány Felbontás Pontosság
Általános és rövid késleltetés 0,5*IΔn 0...300 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Általános és rövid késleltetés 1*IΔn 0...300 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Általános és rövid késleltetés 2*IΔn 0...150 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Általános és rövid késleltetés 5*IΔn 0...40 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Szelektív 0,5*IΔn 0...500 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Szelektív 1*IΔn 0...200 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Szelektív 2*IΔn 0...200 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
Szelektív 5*IΔn 0...150 ms 1 ms ±(2% m.é. + 2 digit)
(RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit)
  • maradék áram alkalmazásának pontossága: 0,5*IΔn:-8...0%; 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
  • RCD kioldó áram mérése IΔn szinuszos szivárgó áramhoz (AC típus)
Névleges áram Mérési tartomány Felbontás Teszt áram Pontosság
10 mA 3,3...10,0 mA 0,1 mA 0,3 x IΔn...1,0 x IΔn ± 5% IΔn
30 mA 9,0...30,0 mA 0,1 mA 0,3 x IΔn...1,0 x IΔn ± 5% IΔn
100 mA 33...100 mA 1 mA 0,3 x IΔn...1,0 x IΔn ± 5% IΔn
300 mA 90...300 mA 1 mA 0,3 x IΔn...1,0 x IΔn ± 5% IΔn
500 mA 150...500 mA 1 mA 0,3 x IΔn...1,0 x IΔn ± 5% IΔn
1000 mA 330...1000 mA 1 mA 0,3 x IΔn...1,0 x IΔn ± 5% IΔn
  • a mérést el lehet indítani a kényszer szivárgási áram pozitív, vagy negatív félidőszakából (AC)

Az RCD kioldóáram IA mérése az egyirányú maradékáramra, egyirányú 6 mA-es DC eltolással (A típus)

Névleges áram Mérési tartomány Felbontás Teszt áram Pontosság
10 mA 3,5...20,0 mA 0,1 mA 0,35 x IΔn...2,0 x IΔn ± 10% IΔn
30 mA 10,5...42,0 mA 0,1 mA 0,35 x IΔn...1,4 x IΔn ± 10% IΔn
100 mA 35...140 mA 1 mA 0,35 x IΔn...1,4 x IΔn ± 10% IΔn
300 mA 105...420 mA 1 mA 0,35 x IΔn...1,4 x IΔn ± 10% IΔn
500 mA 175...700 mA 1 mA 0,35 x IΔn...1,4 x IΔn ± 10% IΔn
  • a mérést el lehet indítani a kényszer szivárgási áram pozitív vagy negatív félidőszakából (AC)

Az RCD kioldóáram IA mérése a közvetlen maradék áramra (B típus)

Névleges áram Mérési tartomány Felbontás Teszt áram Pontosság
10 mA 2,0...20,0 mA 0,1 mA 0,2 x IΔn...2,0 x IΔn ± 10% IΔn
30 mA 6...60 mA 1 mA 0,2 x IΔn...1,4 x IΔn ± 10% IΔn
100 mA 20...200 mA 1 mA 0,2 x IΔn...1,4 x IΔn ± 10% IΔn
300 mA 60...600 mA 1 mA 0,2 x IΔn...1,4 x IΔn ± 10% IΔn
500 mA 100...1000 mA 1 mA 0,2 x IΔn...1,4 x IΔn ± 10% IΔn
  • a mérést el lehet indítani a kényszer szivárgási áram pozitív vagy negatív félidőszakából (AC)
  • IΔn – névleges maradék áram

Szigetelési ellenállás mérés

Mérési tartomány IEC 61557-2 szerint:

  • Un = 50 V: 50 kΩ...250 MΩ
  • Un = 100 V: 100 kΩ...500 MΩ
  • Un = 250 V: 250 kΩ...999 MΩ
  • Un = 500 V: 500 kΩ...2 GΩ
  • Un = 1000 V: 1 MΩ...9,99 GΩ
Mérési tartomány *) Felbontás Pontosság
0...1999 kΩ 1 kΩ ±(3% m.é. + 8 digit)
2,00...19,99 MΩ 0,01 MΩ ±(3% m.é. + 8 digit)
20,0...199,9 MΩ 0,1 MΩ ±(3% m.é. + 8 digit)
200...999 MΩ 1 MΩ ±(3% m.é. + 8 digit)
1,00...9,99 GΩ 0,01 GΩ ±(4% m.é. + 6 digit)
  • *) nem nagyobb, mint az adott feszültség mérési tartománya

Fénymérés

Mérési tartomány Felbontás Pontosság
0,1...99,9 lx 0,1 lx ±(5% m.é. + 2 digit)
100...999 lx 1 lx ±(5% m.é. + 2 digit)
1,00...9,99 klx 0,01 klx ±(5% m.é. + 2 digit)
10,0...19,9 klx 0,1 klx ±(5% m.é. + 2 digit)
  • mérés luxban (lx), vagy láb-kandellában (fc)

* m.é. = mért érték
