Adatlap
Jellemzők
- Érintésvédelmi teszt az IEC 62446-1 1. kategória szerint
- U-I karakterisztika mérése IEC 62446-1 2. kategória szerint
- Lehetővé teszi a fotovoltaikus panelek, köztük a bifaciális és nagy hatékonyságú panelek mérését.
- Mért paraméterek STC értékké alakítása IEC 60891 szerint az IRM-1 besugárzásmérő segítségével
- reSYNC funkció - környezeti adatok automatikus szinkronizálása jelvesztés esetén
- Automatikus mérési sorozatok
- Beépített Bluetooth és Wifi
- Hatalmas strukturált memória a mérésekhez
- Nagyméretű érintőképernyő - remek láthatóság erős napfényben is
Mérhető paraméterek
PVM-1530
- U-I és P-U karakterisztika mérése, STC értékké konvertálással
- Nyitott áramköri feszültség mérése 1500 V-ig (DC)
- TrueRMS hálózati feszültség mérése 1000 V-ig (AC) frekvencia kijelzéssel
- Rövidzárlati áram mérése 40 A-ig (DC)
- PV panelek szigetelésellenállás mérése akár 1500 V-os tesztfeszültséggel, RISO+ és RISO- egyidejű mérése
- AC áramkörök szigetelésellenállás mérése akár 1000 V-os tesztfeszültséggel
- Folytonosság vizsgálat ±200 mA mérőárammal
- AC/DC teljesítmény mérése
- Bypass diódák vizsgálata, automatikus polaritásérzékeléssel.
- Diódák vizsgálata akár 1500 V-os tesztfeszültséggel
IRM-1
- A napsugárzás intenzitása (besugárzási intenzitás) W/m2 vagy BTU/ft2 h-ban
- A PV-panel hőmérséklete °C-ban vagy °F-ban
- Környezeti hőmérséklet °C-ban vagy °F-ban
- A panelek dőlésszöge
- A panelek tájolása a beépített iránytűvel

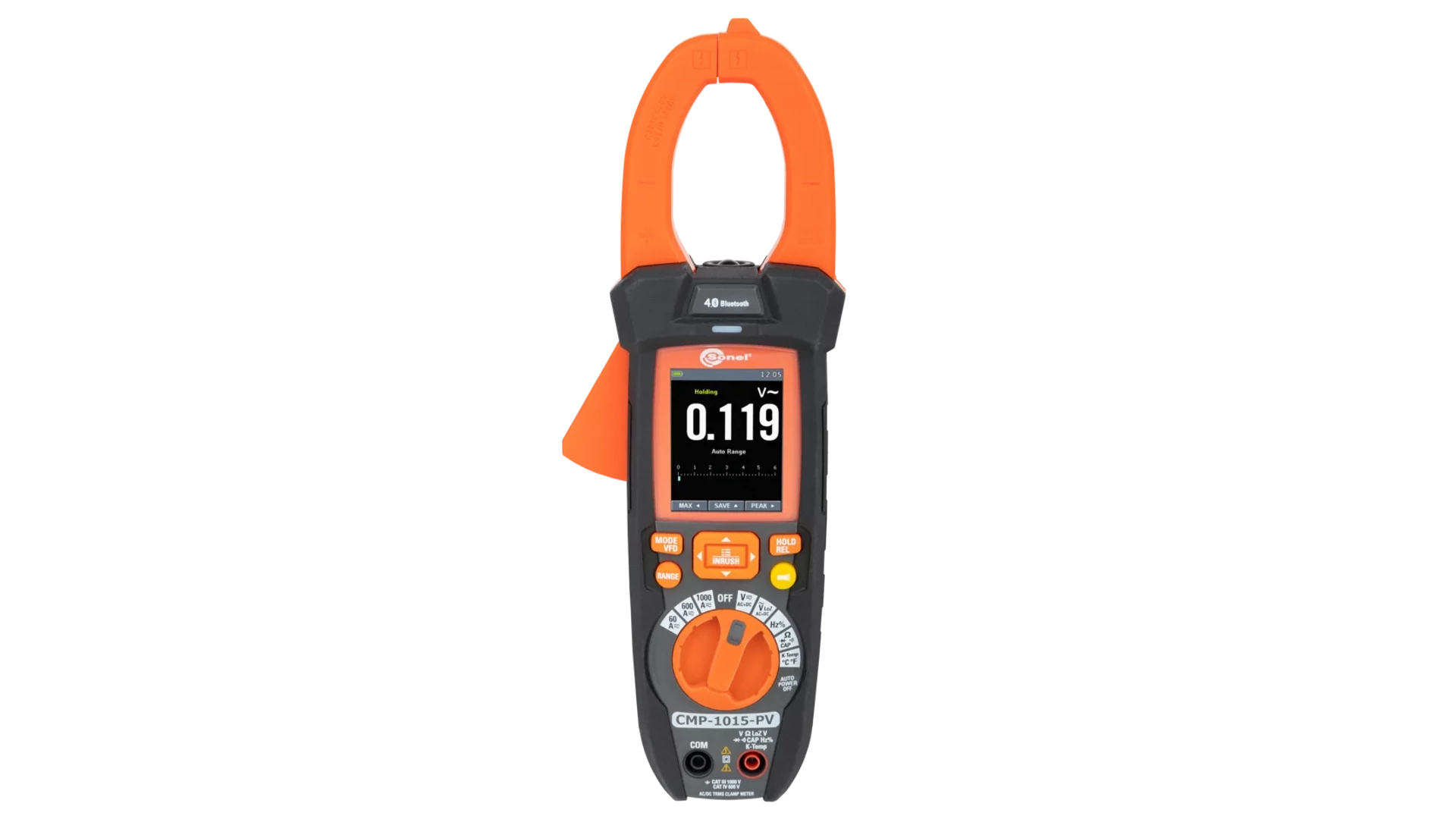

CMP-1015
- Áram- és feszültségmérés az inverter után vagy a VFD rendszerben
- Nagyfeszültségű DC mérés (HVDC)
- Bekapcsolási áram mérés
- Érintésmentes feszültségérzékelő
- Min/Max kijelzés
- Relatív mérés
- TRMS mérés

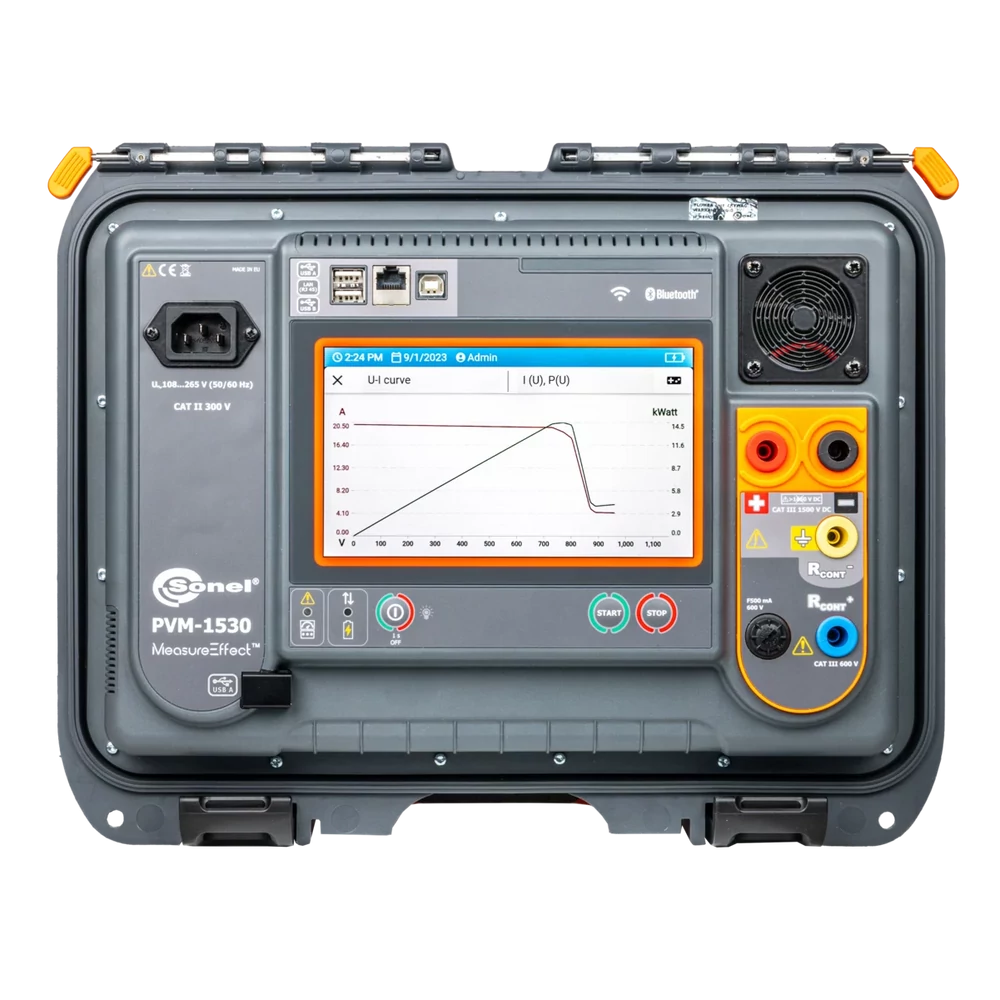

A Sonel PVM-1530 egy úttörő műszer, mely lehetővé teszi nagyméretű napelemparkok vizsgálatát 1500 V-ig, jelentős számú funkcióval. Az eszköz egy nagy és erős háttérvilágítású érintőképernyővel rendelkezik, így a kezelése tűző napfényben sem jelent problémát. A strukturált memóriának köszönhetően jelentősen csökkenthető a mérések utáni dokumentációk elkészítésének az ideje.
A Sonel PVM-1530 mérési adatai USB-n vagy vezeték nélkül is átvihetők számítógépre. A mért adatokat népszerű formátumokban lehet elmenteni a Sonel Reader program segítségével. Lehetőség van a mért adatokból jegyzőkönyvet is készíteni a Sonel Report Plus opcionális szoftver segítségével.
reSYNC funkció
Mérések során előfordulhat, hogy a PVM-1530 annyira eltávolodik az IRM-1 besugárzásmérőtől, hogy a kommunikáció megszakad. De ez nem okoz problémát, mivel amint helyreáll a kapcsolat, a reSYNC funkció segítségével szinkronizálódik a két műszer és a mérési eredmények automatikusan kiegészülnek a környezeti paraméterekkel, amelyeket a kapcsolat megszakadása alatt az IRM-1 rögzített.
Tartozékok
-
Sonel PVM-1530 Professzionális PV-műszer
WMGBPVM15301 db
-
Sonel IRM-1 Besugárzás mérő
WMGBIRM11 db
-
Sonel CMP-1015-PV
WMGBCMP1015PV1 db
-

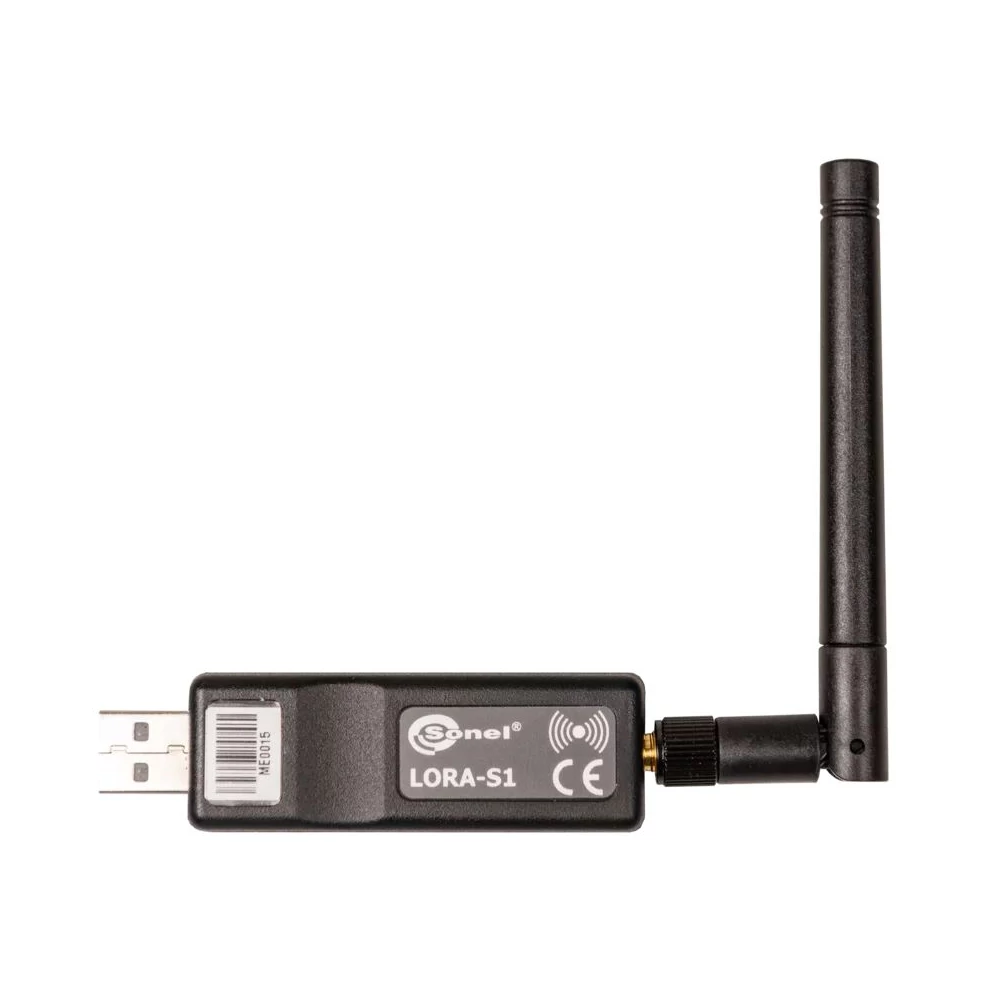

Sonel LoRa-S1Adapter
WAADAUSBLORA1 db
-
MC4-banán csatlakozó adapter pár 1,5kV
WAADA5KVMC4KPL1 db
-
MC4 mérővezeték pár, 2m
WAPRZ002MC4KPL1 db
-
Mérővezeték banán csatlakozóval 5kV, 3m, kék
WAPRZ003BUBB5K1 db
-
Mérővezeték banán csatlakozóval 1,5kV, 3m, sárga
WAPRZ003YEBB1K5V1 db
-
Mérővezeték banán csatlakozóval 5kV, 1,8m, piros
WAPRZ1X8REBB1 db
-
Mérővezeték banán csatlakozóval 5kV, 1,8m, fekete
WAPRZ1X8BLBB5K1 db
-
Mérővezeték pár
WAPRZCMP21 db
-
Krokodil csipesz 1kV, 20A, fekete
WAKROBL20K012 db
-

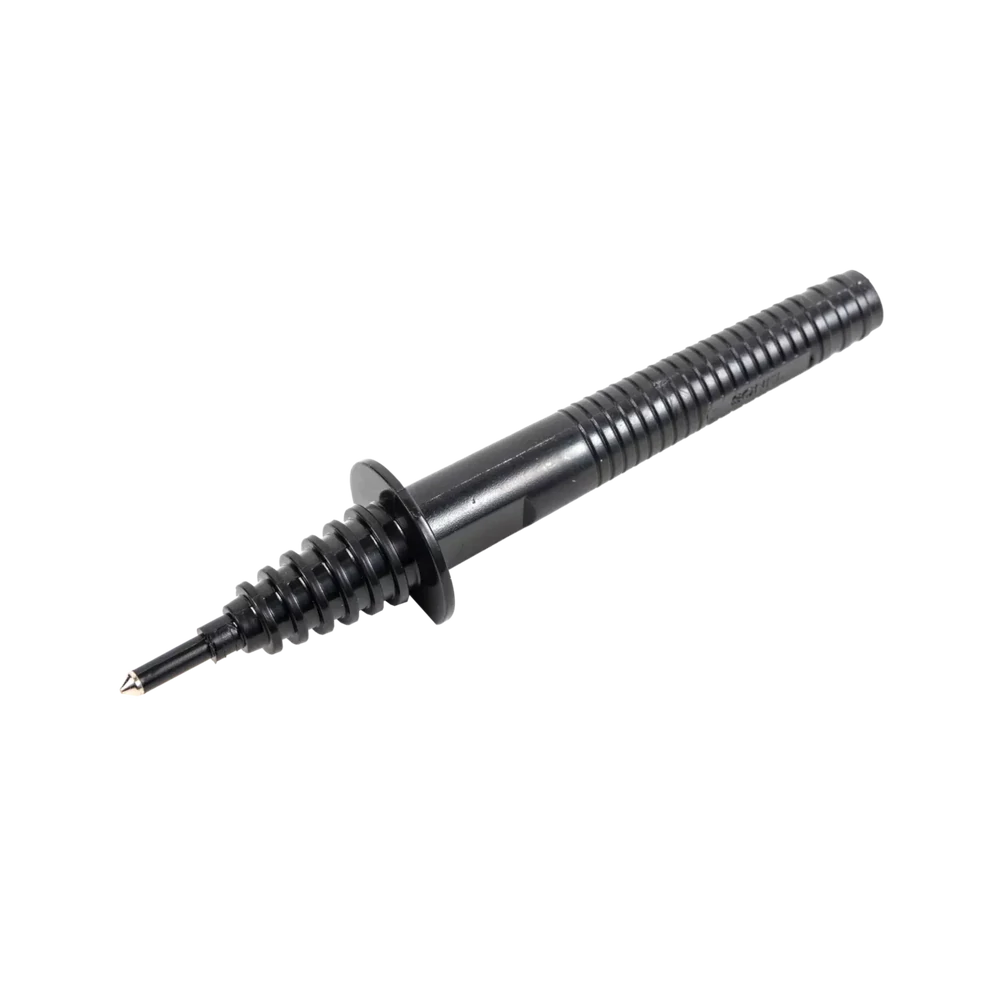

Mérőtüske 5kV, fekete
WASONBLOGB22 db
-
K-típusú hőmérőszonda
WASONTEMK1 db
-
K-típusú hőmérő adapter
WAADATEMK1 db
-
Akkumlátor CMP-1015-höz
WAAKU301 db
-
IRM-1 tartókonzol
WASONTPVCKPL1 db
-
Töltőadapter
WAZASZ241 db
-
Akkumulátortöltő
WAZASZ251 db
-
Töltőadapter
WAZASZ261 db
-
L4 hordtáska
WAFUTL41 db
-
USB kábel
WAPRZUSB1 db
-
Hálózati tápkábel
WAPRZ1X8BLIEC1 db
-
Kulcs MC4 konnektorhoz
WAPOZKEYMC41 db
-
Gyári kalibrációs bizonyítvány
WADOKCK3 db
Opcionális tartozékok
-
AHV-3 feszültségadapter 3000V
WAADAAHV3 -
MC4 splitter pár teljesítményméréshez 1,5kV
WAADAMC4SV2KPL
Specifikációk
PVM-1530
| Paraméter | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| Feszültség | |||
| AC feszültség | 0.0 V…1000.0 V | 0.1 V | ±(2% m.é. + 6 digit) |
| DC feszültség | 0.0 V…1500.0 V | 0.1 V | ±(0.5% m.é. + 2 digit) |
| Frekvencia | 10.0 Hz…100.0 Hz | 0.1 Hz | ±(0.5% m.é. + 2 digit) |
| Rövidzárlati áram ISC | |||
| 1500 V DC | 0.00…30.00 A | 0.01 A | ±(1% m.é. + 2 digit) |
| 1000 V DC | 0.00…40.00 A | 0.01 A | ±(1% m.é. + 2 digit) |
| Szigetelésellenállás AC oldalon | |||
| 250V mérőfeszültség | 250 kΩ…200 MΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| 500V mérőfeszültség | 500 kΩ…500 MΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| 1000V mérőfeszültség | 1000 kΩ…1.000 GΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| Szigetelésellenállás DC oldalon | |||
| 250V...1500V mérőfeszültség | 250 kΩ…500 MΩ | 0.1 kΩ-tól | ±(8% m.é. + 8 digit) |
| Folytonosság vizsgálat | |||
| ± 200mA mérőárammal | 0.10 Ω…1999 Ω | 0.01 Ω-tól | ±(2% m.é. + 3 digit) |
| Teljesítmény | 0.0 kW…999.0 kW | 0.1 kW | ±(6% m.é. + 5 digit) |
IRM-1
| Paraméter | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| Besugárzás mérés |
100 W/m2 …1400 W/m2 32 BTU/ft2 h…444 BTU/ft2 h |
1 W/m2 1 BTU/ft2 h |
±(5% m.é. + 2 digit) ±(5% m.é. + 2 digit) |
| PV és környezeti hőmérséklet mérés |
-20.0°C…100.0°C -4.0°F…212.0°F |
0.1°C 0.1°F |
±(1% m.é. + 5 digit) ±(1% m.é. + 5 digit) |
| Dőlésszög mérése | -90°…+90° | 1° | ±2° |
| Pozíció iránya - iránytű | 0°…360° | 1° | ±5° |
CMP-1015
| Paraméter | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| AC áram | 1000 A | 0.01 A-től | ±(2.5% m.é. + 5 digit) |
| DC áram | 1000 A | 0.01 A-től | ±(2.0% m.é. + 8 digit) |
| AC feszültség | 1000 V | 0.001 mV-tól | ±(1.2% m.é. + 5 digit) |
| DC feszültség | 1500 V | 0.1 mV-tól | ±(0.5% m.é. + 5 digit) |
| AC + DC feszültség | 1000 V | 0.1 mV-tól | ±(1.5% m.é. + 20 digit) |
| Low Z (AC / DC feszültség) | 1000 V | 0.001 mV-tól | ±(3.0% m.é. + 40 digit) |
| Low Z AC+DC | 1000 V | 0.001 mV-tól | ±(3.5% m.é. + 40 digit) |
| Ellenállás | 60.00 MΩ | 0.1 Ω-tól | ±(0.8% m.é. + 5 digit) |
| Frekvencia | 10.00 MHz | 0.01 Hz-től | ±(0.2% m.é. + 5 digit) |
| Kapacitás | 100.0 mF | 0.01 nF-tól | ±(3.0% m.é. + 8 digit) |
| Ciklusidő | 10.0…90.0% | 0.1%-tól | ±(1.2% m.é. + 8 digit) |
| Hőmérséklet | 40.0…+1000ºC | 0.1ºC | ±(1.5% m.é. + 3ºC) |
| Folytonosság / diódateszt | ✓ / ✓ |
*m.é. = mért érték
Egyéb technikai adatok
PVM-1530
| Mérési kategória 61010 szerint | CAT III 1500 V DC |
| CAT III 600 V | |
| Mechanikai védelem | |
| Zárt fedéllel | IP65 |
| Nyitott fedéllel | IP40 |
| Tápellátás | Hálózat / 7.2 V, 9.8 Ah Li-Ion akkumulátor |
| Méret | 390 x 308 x 172 mm |
| Tömeg | 8.8 kg |
| Működési hőmérséklet | -10…+45°C |
| Tárolási hőmérséklet | -20…+60°C |
| Páratartalom | 20…90% |
| Memória | 9999 érték |
| Adattovábbítás | USB, RJ-45, Bluetooth, Wi-Fi |
| Kommunikáció IRM-1 mérővel | LoRa® vezeték nélküli |
IRM-1
| Mechanikai védelem | IP65 |
| Tápellátás | 3,7 V / 1,3 Ah Li-ion akkumulátor |
| Méret | 134 x 79 x 28 mm |
| Tömeg | ~ 0,2 kg |
| Kijelző | LCD |
| Memória (Gyorsítótár) | 1000 érték |
| Memória (adatgyűjtésre) | 5000 érték |
| Adattovábbítás | LoRa® |
CMP-1015
| Mechanikai védelem | IP40 |
| Tápellátás | 7.4 V / 1,2 Ah Li-Pol akkumulátor |
| Méret | 273 x 96 x 48 mm |
| Tömeg | ~ 0,5 kg |
| Kijelző | Grafikus |
| Memória | 100.000 érték |
