Adatlap
Egyszerű és kompakt

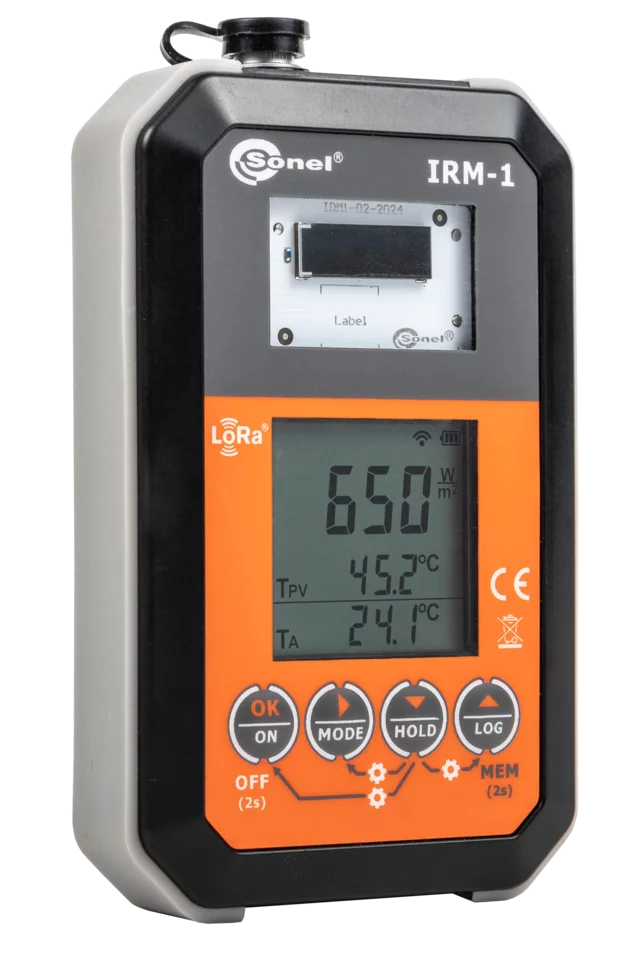

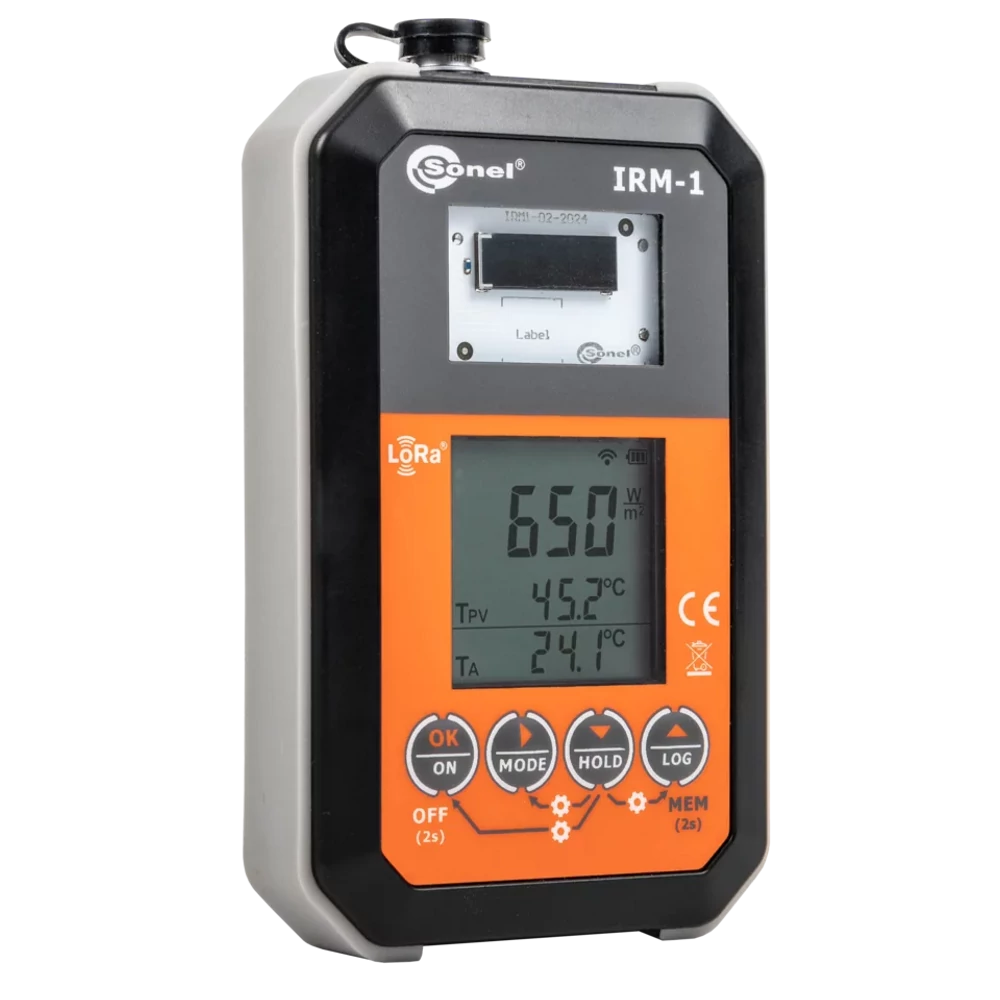

IRM-1, kicsi, de nélkülözhetetlen a PV-rendszerek teszteléséhez. A besugárzási értékek, valamint a panel és a környezet hőmérsékletének mérésével biztosítja a szükséges adatokat az eredmények STC feltételekké történő átalakításához. A beépített, 5000 rekordot tartalmazó memóriával rendelkező adatrögzítő lehetővé teszi, hogy a műszer a PV-rendszerek tervezési folyamatában, valamint a panelek árnyékolási problémáinak diagnosztizálásában eszközként használható legyen.
Kiemelt tulajdonságok
- A besugárzás és a hőmérséklet mérése.
- LoRa interfész a PVM-1020 mérővel való kommunikációhoz - nagyobb hatótávolságot kínál, mint a Bluetooth technológia!
- Automatikus adatszinkronizálás a PVM-1020 mérővel.
- Beépített iránytű és dőlésszögérzékelő.
- Beépített adatrögzítő, amely a napsugárzás rögzítésére használható a PV-rendszerek építése előtt, valamint a meglévő rendszerek árnyékolásának mérésére.
- Nagy mérési memória: 999 gyorsítótár-memóriacella és 5000 felvevőrekord áll rendelkezésre.
- Tökéletes kiegészítőként használható az MPI-540-PV mérőműszer képességeinek teljes kiaknázásához
- IP65-ös por és vízállóság
Mérhető paraméterek
- A napsugárzás intenzitása (besugárzási intenzitás) W/m2 vagy BTU/ft2 h-ban
- A PV-panel hőmérséklete °C-ban vagy °F-ban
- Környezeti hőmérséklet °C-ban vagy °F-ban
- A panelek dőlésszöge
- A panelek tájolása a beépített iránytűvel
Technikai adatok
| Mechanikai védelem EN 60529 szerint | IP65 |
| Tápellátás | 3,7 V / 1,3 Ah Li-ion akkumulátor |
| Méret | 134 x 79 x 28 mm |
| Tömeg | ~ 0,2 kg |
| Kijelző | LCD |
| Memória (Gyorsítótár) | 1000 érték |
| Memória (adatgyűjtésre) | 5000 érték |
| Adattovábbítás | LoRa® |
| Minőségbiztosítási szabványok | ISO 9001, ISO 14001, PN-N-18001 |
Tartozékok
- IRM-1 műszer
- besugárzásmérő szerelőkészlet PV panelekhez + szonda a PV hőmérsékletének és a környezeti hőmérséklet mérésére - WASONTPVKPL
- 5 V-os tápegység USB 2.0 kimenettel és levehető micro-USB kábellel - WAZASZ24
- M14 hordtáska - WAFUTM14
- Használati utasítás
- Kalibrációs bizonyítvány
Specifikációk
| Paraméter | Mérési tartomány | Kijelzési tartomány | Felbontás | Pontosság |
| Besugárzás mérés | 100 W/m2 …1400 W/m2 | 0 W/m2 …1400 W/m2 | 1 W/m2 | ±(5% m.v. + 2 digit) |
| 32 BTU/ft2 h…444 BTU/ft2 h | 0 BTU/ft2 h…444 BTU/ft2 h | 1 BTU/ft2 h | ±(5% m.v. + 2 digit) | |
| PV és környezeti hőmérséklet mérés | -20.0°C…100.0°C | -20.0°C…100.0°C | 0.1°C | ±(1% m.v. + 5 digit) |
| -4.0°F…212.0°F | 4.0°F…212.0°F | 0.1°F | ±(1% m.v. + 5 digit) | |
| Dőlésszög mérése | -90°…+90° | -90°…+90° | 1° | ±2° |
| Pozíció iránya - iránytű | 0°…360° | 0°…360° | 1° | ±5° |
* m.é. = mért érték
