Adatlap
Nagyszerű képességek egy kis házban!

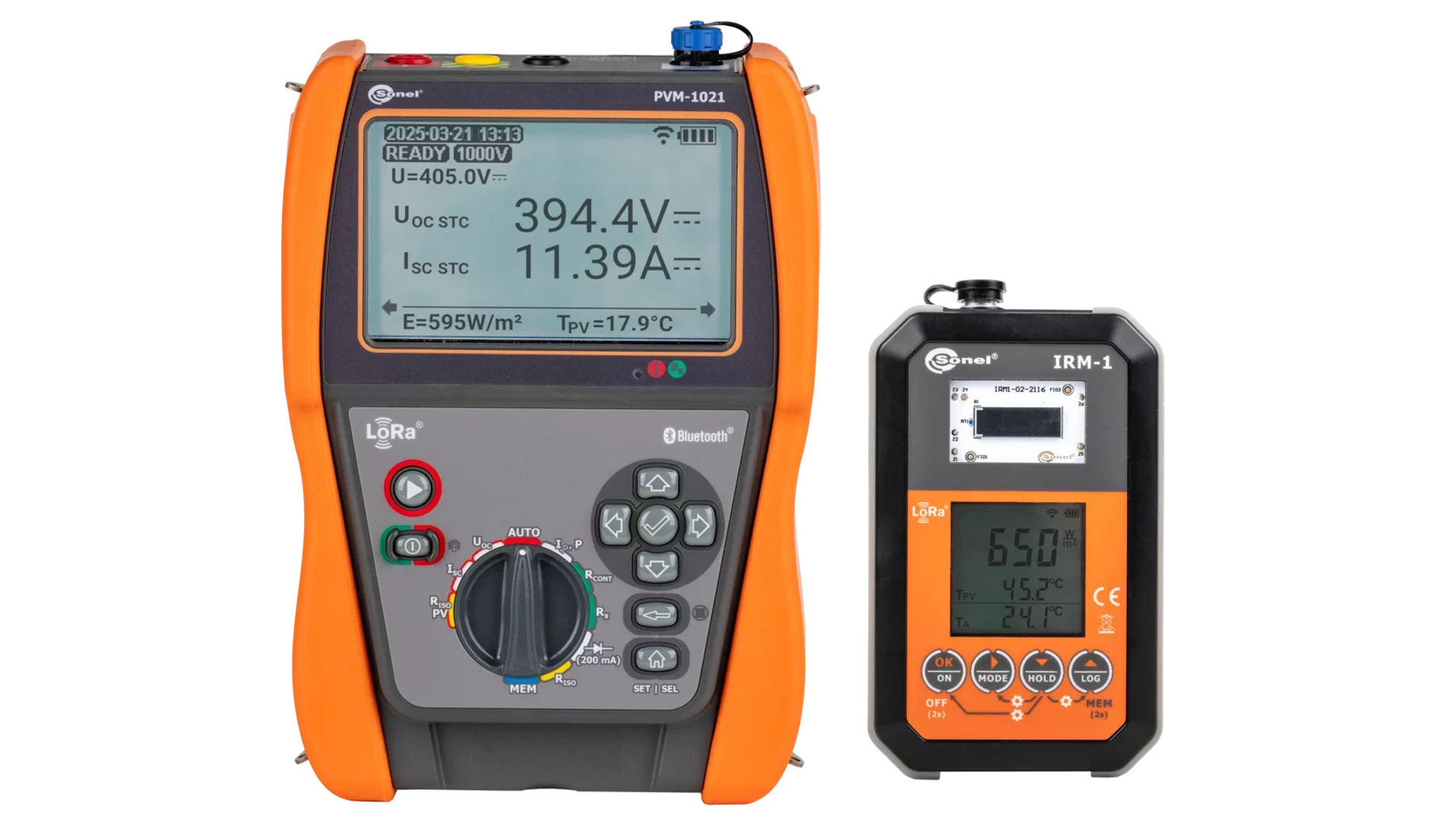

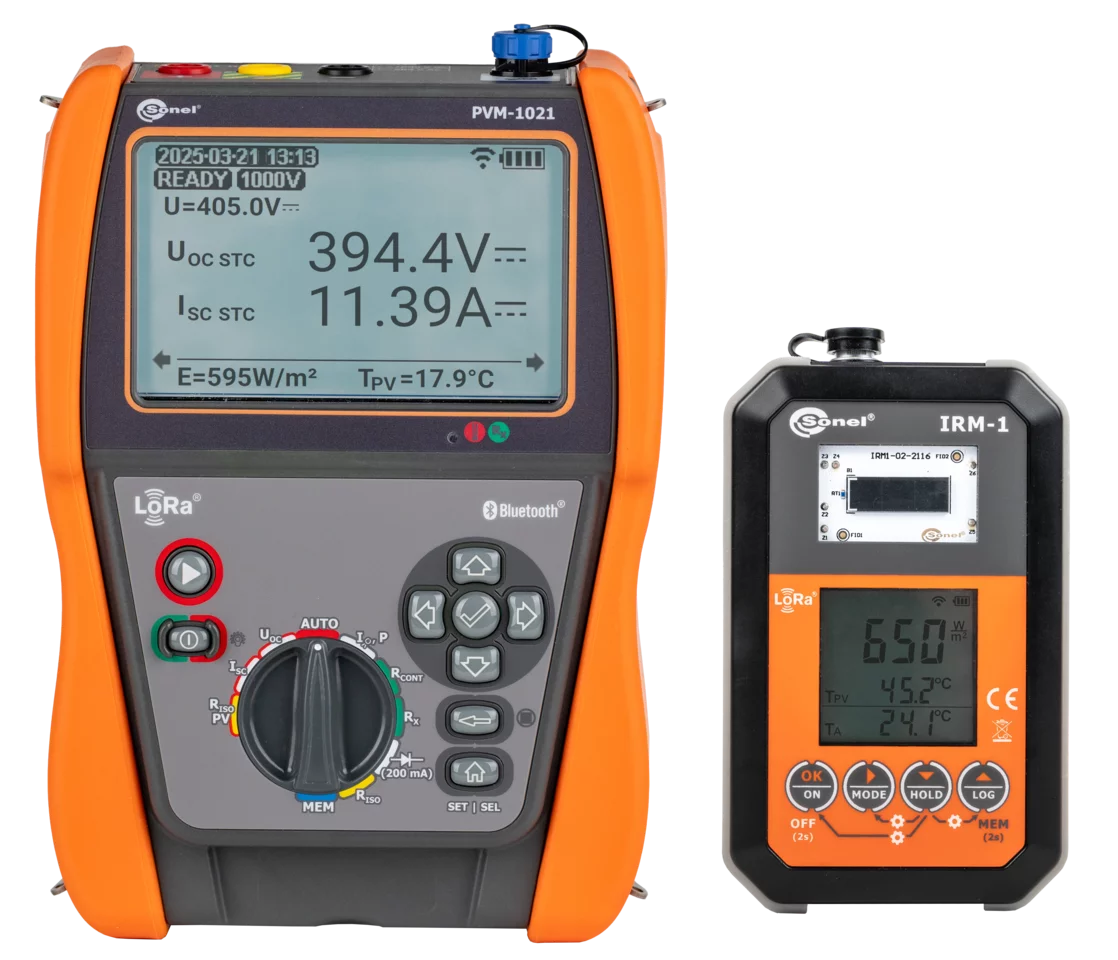

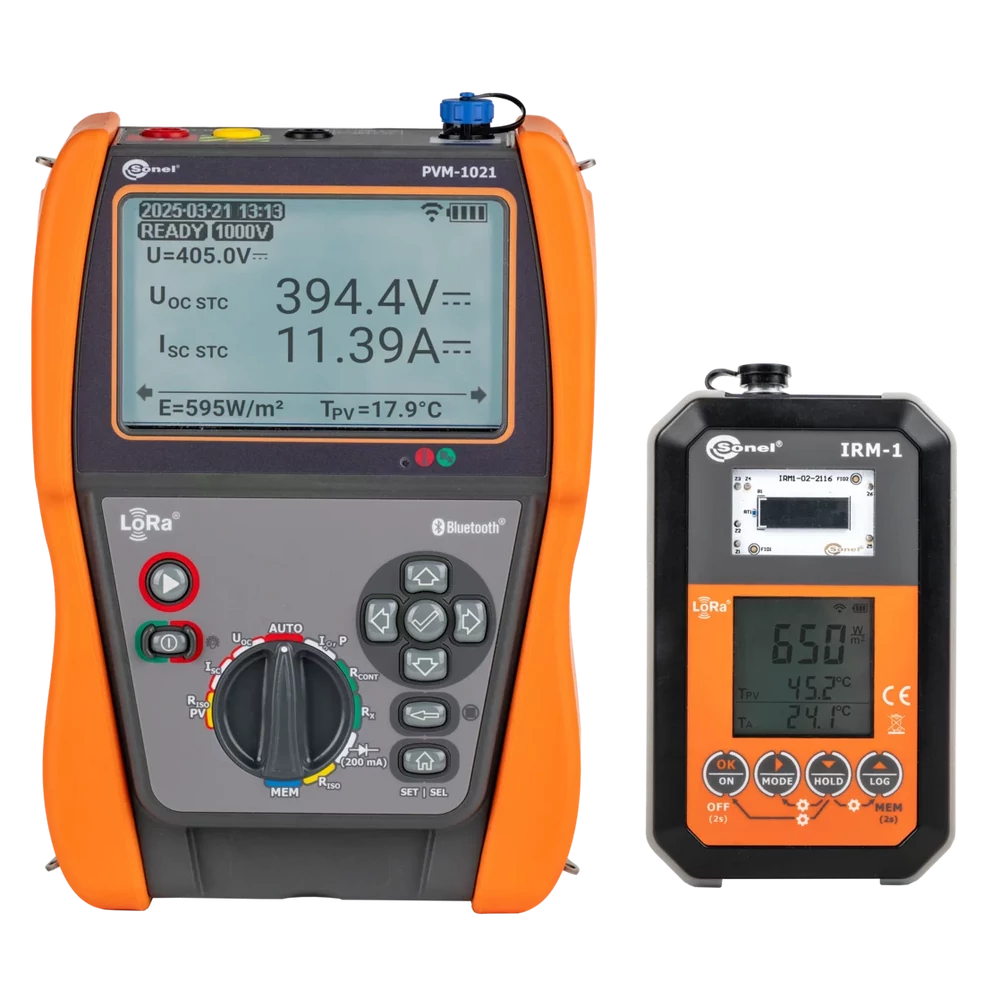

1. PVM-1021 fotovoltaikus mérő
A Sonel PVM-1021 mérőműszer valószínűleg a világ legkisebb fotovoltaikus mérőműszere, amely ilyen jelentős számú mérési funkcióval rendelkezik. Minden gomb és a grafikus kijelző háttérvilágítással rendelkezik, ami nagyban megkönnyíti az árnyékos helyeken történő működést, pl. a földre szerelt PV-rendszerek alatti méréseknél. A nagyméretű memória jelentősen lerövidíti a mérés utáni dokumentumok elkészítését.
2. IRM-1 napsugárzás- és hőmérsékletmérő
IRM-1, kicsi, de nélkülözhetetlen a PV-rendszerek vizsgálatához. A besugárzási értékek, valamint a panel- és a környezeti hőmérséklet mérésével biztosítja a szükséges adatokat az eredmények STC-állapotokká történő átalakításához. A beépített, 5000 rekordot tartalmazó memóriával rendelkező adatrögzítő lehetővé teszi, hogy a műszer a PV-rendszer tervezési folyamatában, valamint a panelárnyékolási problémák diagnosztizálásában eszközként is használható legyen.
Kiemelt tulajdonságok
PVM-1021
- Az IEC 62446-1 szerinti 1. kategóriájú mérésekhez használható
- AUTO üzemmód a START gomb egyszeri megnyomása után a mérések sorozatának elvégzéséhez
- Az IRM-1 besugárzás- és hőmérsékletmérővel együttműködve a mért paramétereket az IEC 60891 szabvány szerinti STC feltételekké alakítja át
- reSYNC funkció - az eredmények automatikus kiegészítése a környezeti paraméterekkel és azok STC-körülményekké történő átalakítása az IRM-1-gyel való kapcsolat helyreállítása után
- Beépített LoRa rádióinterfész biztosítja az IRM-1 mérővel való együttműködést nagy távolságokon keresztül
- Beépített Bluetooth modul a számítógéppel való kommunikációhoz
- Nagy mérési memória: 100 objektum egyenként 40 cellával
- IP54-es por és vízállóság
Mérhető paraméterek
PVM-1021
- A PV panel vagy egy panelekből álló lánc nyitott áramköri feszültsége, 1000V DC-ig
- A váltakozó áramú hálózat effektív feszültsége 600 V-ig, frekvenciaméréssel
- PV-panelek szigetelési ellenállása - 250, 500 vagy 1000 V-os mérési feszültség, két érték egyidejű mérése: RISO+ és RISO-
- Váltakozó áramkörök szigetelési ellenállása - 250, 500 vagy 1000 V-os feszültség mérése
- Védővezetékek és potenciálegyenértékes kötések ellenállása ± 200 mA árammal
- PV-panelek üzemi áramának és váltakozó áramának mérése lakatfogó adapterrel
- AC/DC teljesítmény mérése
- Diódavizsgálat 200 mA árammal, automatikus polaritásfelismeréssel
Technikai adatok
| Szigetelés típusa | IP54 |
| Mechanikai védelem EN 60529 szerint | Kettős, IEC 61010-1 és IEC 61557 szerint |
| Mérési kategória | III 1000 V |
| Tápellátás | AA elem, vagy akkumulátor (4db) |
| Méret | 244 x 169 x 71 mm |
| Tömeg | ~ 1,3 kg |
| Kijelző | LCD |
| Memória (Gyorsítótár) | 4059 érték |
| Adattovábbítás | LoRa® Hatótáv ~300 m |
| Minőségbiztosítási szabványok | ISO 9001, ISO 14001, PN-N-18001 |
Kiemelt tulajdonságok
IRM-1
- A besugárzás és a hőmérséklet mérése.
- LoRa interfész a PVM-1021 mérővel való kommunikációhoz - nagyobb hatótávolságot kínál, mint a Bluetooth technológia!
- Automatikus adatszinkronizálás a PVM-1021 mérővel.
- Beépített iránytű és dőlésszögérzékelő.
- Beépített adatrögzítő, amely a napsugárzás rögzítésére használható a PV-rendszerek építése előtt, valamint a meglévő rendszerek árnyékolásának mérésére.
- Nagy mérési memória: 999 gyorsítótár-memóriacella és 5000 felvevőrekord áll rendelkezésre.
- Tökéletes kiegészítőként használható az MPI-540-PV mérőműszer képességeinek teljes kiaknázásához
- IP65-ös por és vízállóság
Mérhető paraméterek
IRM-1
- A napsugárzás intenzitása (besugárzási intenzitás) W/m2 vagy BTU/ft2 h-ban
- A PV-panel hőmérséklete °C-ban vagy °F-ban
- Környezeti hőmérséklet °C-ban vagy °F-ban
- A panelek dőlésszöge
- A panelek tájolása a beépített iránytűvel
Tartozékok
- PVM-1021 műszer
- IRM-1 műszer
- 3 db 1,2 méter hosszú mérővezeték
- 3 db Krokodil csipesz
- Mérőtüske
- C-PV lakatfogó adapter
- MC4 - Banándugó adapter
- besugárzásmérő szerelőkészlet PV panelekhez + szonda a PV hőmérsékletének és a környezeti hőmérséklet mérésére
- 5 V-os tápegység USB 2.0 kimenettel és levehető micro-USB kábellel
- L4 hordtáska
- Használati utasítás
- Kalibrációs bizonyítvány
Specifikációk
PVM-1021
| Paraméter | Mérési tartomány | Kijelzési tartomány | Felbontás | Pontosság |
| Feszültség mérés | 0.0 V…600.0 V AC | 0.0 V…600.0 V AC | 0.1 V AC | ±(2% m.é. + 2 digit) |
| 0.0 V…1000.0 V DC | 0.0 V…1000.0 V DC | 0.1 V DC | ±(0.5% m.é. + 2 digit) | |
| Rövidzárlati áram ISC | 0.0…20.0 A | 0.0…20.0 A | 0.1 A | ±(1% m.é. + 2 digit) |
| Szigetelési ellenállás mérése | ||||
| AC oldal | ||||
| 250V mérési feszültség | 250 kΩ…2.000 GΩ | 0.0 kΩ…2.000 GΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| 500V mérési feszültség | 250 kΩ…5.000 GΩ | 0.0 kΩ…5.000 GΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| 1000V mérési feszültség | 500 kΩ…9.999 GΩ | 0.0 kΩ…9.999 GΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| DC oldal | ||||
| 250V/500V/1000V mérési feszültség | 250 kΩ…1.000 GΩ | 0.0 kΩ…1.000 GΩ | 0.1 kΩ-tól | ±(3% m.é. + 8 digit) |
| Védővezetők és egyenpotenciálú kötések ellenállás mérése | ||||
| Ellenállás mérése ±200 mA mérőárammal | 0.10 Ω…1999 Ω | 0.00 Ω…1999 Ω | 0.01 Ω-tól | ±(2% m.é. + 3 digit) |
| Ellenállás mérése kisárammal | 0.0 Ω…1999 Ω | 0.00 Ω…1999 Ω | 0.01 Ω-tól | ±(3% m.é. + 3 digit) |
| Árammérés | 0.0 A…400.0 A | 0.0 A…400.0 A | 0.01 A-től | ±(5% m.é. + 2 digit) |
| Teljesítmény mérés | 0.0 kW…100.0 kW | 0.0 kW…100.0 kW | 0.1 kW | ±(6% m.é. + 5 digit) |
IRM-1
| Paraméter | Mérési tartomány | Kijelzési tartomány | Felbontás | Pontosság |
| Besugárzás mérés | 100 W/m2 …1400 W/m2 | 0 W/m2 …1400 W/m2 | 1 W/m2 | ±(5% m.é. + 2 digit) |
| 32 BTU/ft2 h…444 BTU/ft2 h | 0 BTU/ft2 h…444 BTU/ft2 h | 1 BTU/ft2 h | ±(5% m.é. + 2 digit) | |
| PV és környezeti hőmérséklet mérés | -20.0°C…100.0°C | -20.0°C…100.0°C | 0.1°C | ±(1% m.é. + 5 digit) |
| -4.0°F…212.0°F | 4.0°F…212.0°F | 0.1°F | ±(1% m.é. + 5 digit) | |
| Dőlésszög mérése | -90°…+90° | -90°…+90° | 1° | ±2° |
| Pozíció iránya - iránytű | 0°…360° | 0°…360° | 1° | ±5° |
* m.é. = mért érték
