Sonel PVM-1020KIT Fotovoltaikus mérőműszer Kit
Ár:
707.890 Ft (557.394 Ft + ÁFA)
Menny.:db
Értesítés

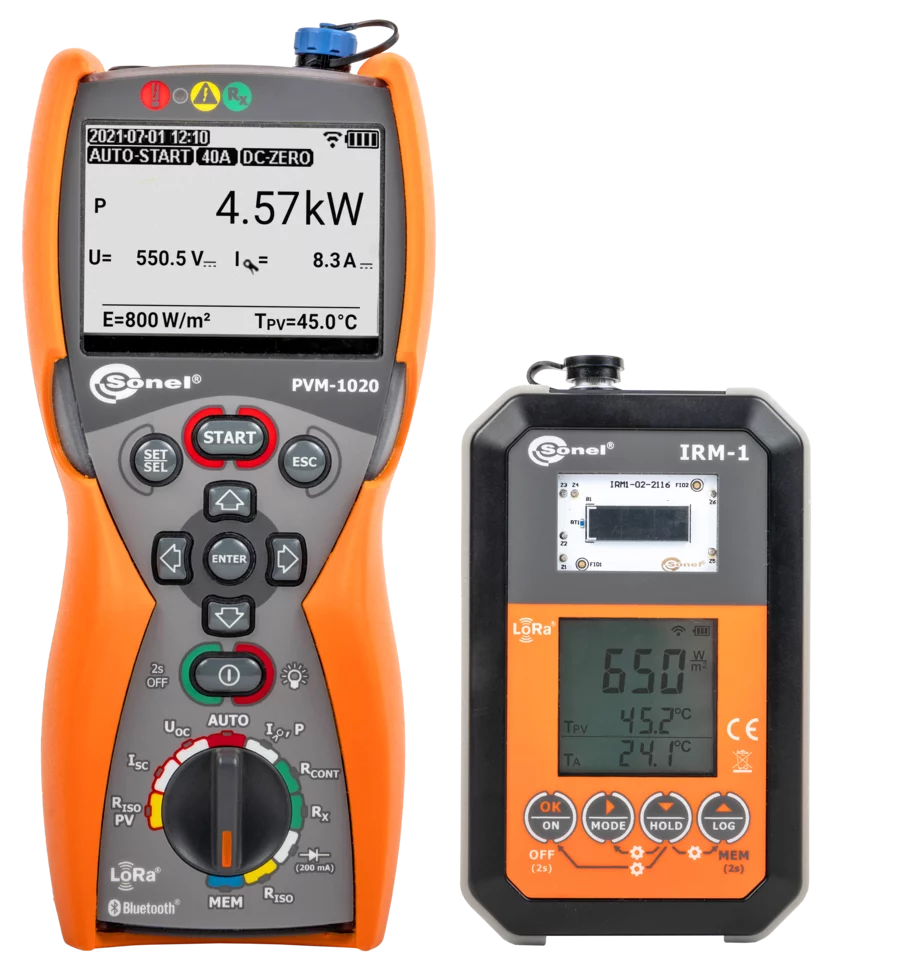

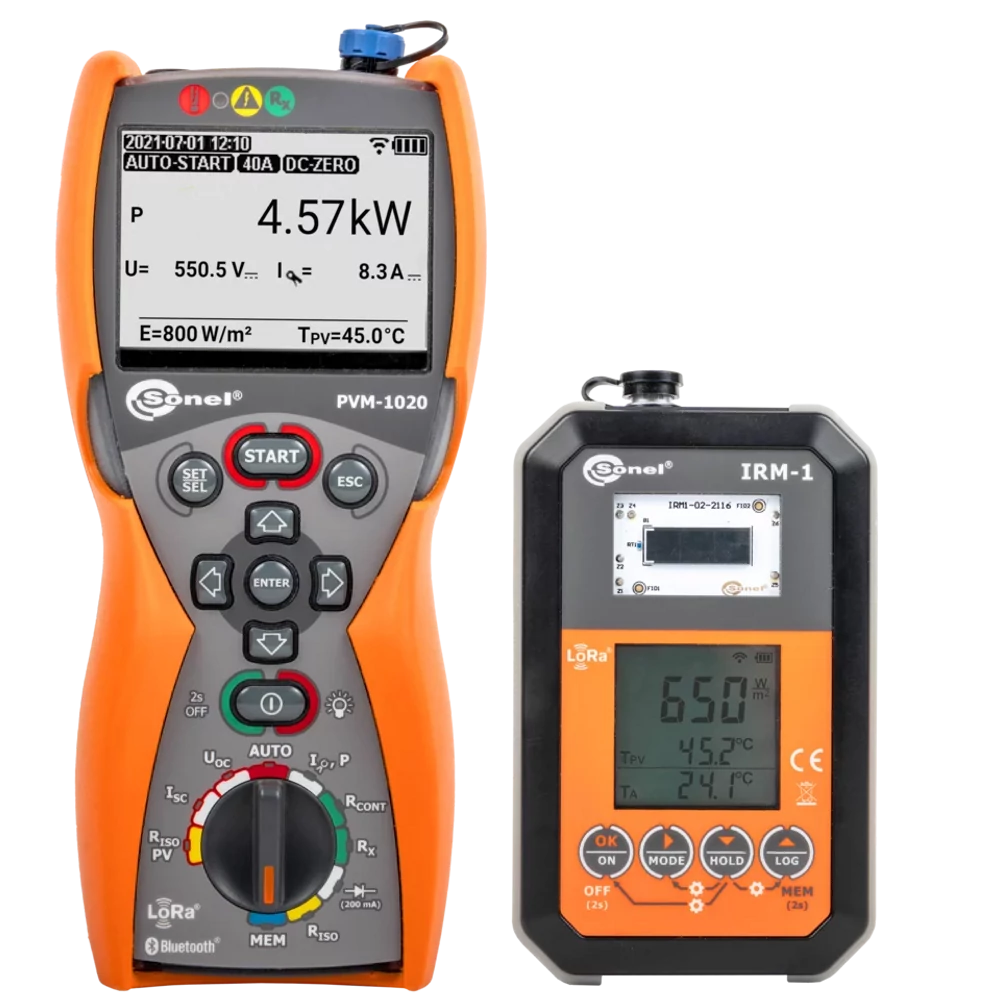

Sonel PVM-1020KIT Fotovoltaikus mérőműszer Kit

Ár:
707.890 Ft (557.394 Ft + ÁFA)
Menny.:db
Értesítés
Elérhetőség: Rendelhető
Cikkszám: WMGBPVM1020KIT
Min. szállítási díj: Ingyenes
Hűségpontok: 7079
Átlagos értékelés: 5 / 5 csillag! (1)

Adatlap

Nagyszerű képességek egy kis házban!

1. PVM-1020 fotovoltaikus mérő

A Sonel PVM-1020 mérőműszer valószínűleg a világ legkisebb fotovoltaikus mérőműszere, amely ilyen jelentős számú mérési funkcióval rendelkezik. Minden gomb és a grafikus kijelző háttérvilágítással rendelkezik, ami nagyban megkönnyíti az árnyékos helyeken történő működést, pl. a földre szerelt PV-rendszerek alatti méréseknél. A nagyméretű memória jelentősen lerövidíti a mérés utáni dokumentumok elkészítését.

2. IRM-1 napsugárzás- és hőmérsékletmérő

IRM-1, kicsi, de nélkülözhetetlen a PV-rendszerek vizsgálatához. A besugárzási értékek, valamint a panel- és a környezeti hőmérséklet mérésével biztosítja a szükséges adatokat az eredmények STC-állapotokká történő átalakításához. A beépített, 5000 rekordot tartalmazó memóriával rendelkező adatrögzítő lehetővé teszi, hogy a műszer a PV-rendszer tervezési folyamatában, valamint a panelárnyékolási problémák diagnosztizálásában eszközként is használható legyen.

Kiemelt tulajdonságok
PVM-1020

  • Az IEC 62446-1 szerinti 1. kategóriájú mérésekhez használható
  • AUTO üzemmód a START gomb egyszeri megnyomása után a mérések sorozatának elvégzéséhez
  • Az IRM-1 besugárzás- és hőmérsékletmérővel együttműködve a mért paramétereket az IEC 60891 szabvány szerinti STC feltételekké alakítja át
  • reSYNC funkció - az eredmények automatikus kiegészítése a környezeti paraméterekkel és azok STC-körülményekké történő átalakítása az IRM-1-gyel való kapcsolat helyreállítása után
  • Beépített LoRa rádióinterfész biztosítja az IRM-1 mérővel való együttműködést nagy távolságokon keresztül
  • Beépített Bluetooth modul a számítógéppel való kommunikációhoz
  • Nagy mérési memória: 100 objektum egyenként 40 cellával
  • IP65-ös por és vízállóság

Mérhető paraméterek
PVM-1020

  • A PV panel vagy egy panelekből álló lánc nyitott áramköri feszültsége, 1000V DC-ig
  • A váltakozó áramú hálózat effektív feszültsége 600 V-ig, frekvenciaméréssel
  • PV-panelek szigetelési ellenállása - 250, 500 vagy 1000 V-os mérési feszültség, két érték egyidejű mérése: RISO+ és RISO-
  • Váltakozó áramkörök szigetelési ellenállása - 250, 500 vagy 1000 V-os feszültség mérése
  • Védővezetékek és potenciálegyenértékes kötések ellenállása ± 200 mA árammal
  • PV-panelek üzemi áramának és váltakozó áramának mérése - opcionális lakatfogókkal
  • AC/DC teljesítmény mérése
  • Diódavizsgálat 200 mA árammal, automatikus polaritásfelismeréssel

Technikai adatok

Szigetelés típusa IP65
Mechanikai védelem EN 60529 szerint Kettős, IEC 61010-1 és IEC 61557 szerint
Mérési kategória IV 300 V, III 600 V, II 1000 V DC
Tápellátás LR6 elem, vagy akkumulátor (4db), 3,7 V / 1,3 Ah Li-ion akkumulátor
Méret 220 x 98 x 58 mm
Tömeg ~ 1,0 kg
Kijelző LCD
Memória (Gyorsítótár) 4059 érték
Adattovábbítás LoRa® Hatótáv ~300 m
Minőségbiztosítási szabványok ISO 9001, ISO 14001, PN-N-18001

Kiemelt tulajdonságok
IRM-1

  • A besugárzás és a hőmérséklet mérése.
  • LoRa interfész a PVM-1020 mérővel való kommunikációhoz - nagyobb hatótávolságot kínál, mint a Bluetooth technológia!
  • Automatikus adatszinkronizálás a PVM-1020 mérővel.
  • Beépített iránytű és dőlésszögérzékelő.
  • Beépített adatrögzítő, amely a napsugárzás rögzítésére használható a PV-rendszerek építése előtt, valamint a meglévő rendszerek árnyékolásának mérésére.
  • Nagy mérési memória: 999 gyorsítótár-memóriacella és 5000 felvevőrekord áll rendelkezésre.
  • Tökéletes kiegészítőként használható az MPI-540-PV mérőműszer képességeinek teljes kiaknázásához
  • IP65-ös por és vízállóság

Mérhető paraméterek
IRM-1

  • A napsugárzás intenzitása (besugárzási intenzitás) W/m2 vagy BTU/ft2 h-ban
  • A PV-panel hőmérséklete °C-ban vagy °F-ban
  • Környezeti hőmérséklet °C-ban vagy °F-ban
  • A panelek dőlésszöge
  • A panelek tájolása a beépített iránytűvel

Tartozékok

  • PVM-1020 műszer
  • IRM-1 műszer
  • 3 db 1,2 méter hosszú mérővezeték
  • 3 db Krokodil csipesz
  • Mérőtüske
  • C-PV lakatfogó adapter
  • MC4 - Banándugó adapter
  • besugárzásmérő szerelőkészlet PV panelekhez + szonda a PV hőmérsékletének és a környezeti hőmérséklet mérésére
  • 5 V-os tápegység USB 2.0 kimenettel és levehető micro-USB kábellel
  • L4 hordtáska
  • Használati utasítás
  • Kalibrációs bizonyítvány

Specifikációk

PVM-1020

Paraméter Mérési tartomány Kijelzési tartomány Felbontás Pontosság
Feszültség mérés 0.0 V…600.0 V AC 0.0 V…600.0 V AC 0.1 V AC ±(2% m.é. + 2 digit)
0.0 V…1000.0 V DC 0.0 V…1000.0 V DC 0.1 V DC ±(0.5% m.é. + 2 digit)
Rövidzárlati áram ISC 0.0…20.0 A 0.0…20.0 A 0.1 A ±(1% m.é. + 2 digit)
Szigetelési ellenállás mérése
AC oldal
250V mérési feszültség 250 kΩ…2.000 GΩ 0.0 kΩ…2.000 GΩ 0.1 kΩ-tól ±(3% m.é. + 8 digit)
500V mérési feszültség 250 kΩ…5.000 GΩ 0.0 kΩ…5.000 GΩ 0.1 kΩ-tól ±(3% m.é. + 8 digit)
1000V mérési feszültség 500 kΩ…9.999 GΩ 0.0 kΩ…9.999 GΩ 0.1 kΩ-tól ±(3% m.é. + 8 digit)
DC oldal
250V/500V/1000V mérési feszültség 250 kΩ…1.000 GΩ 0.0 kΩ…1.000 GΩ 0.1 kΩ-tól ±(3% m.é. + 8 digit)
Védővezetők és egyenpotenciálú kötések ellenállás mérése
Ellenállás mérése ±200 mA mérőárammal 0.10 Ω…1999 Ω 0.00 Ω…1999 Ω 0.01 Ω-tól ±(2% m.é. + 3 digit)
Ellenállás mérése kisárammal 0.0 Ω…1999 Ω 0.00 Ω…1999 Ω 0.01 Ω-tól ±(3% m.é. + 3 digit)
Árammérés 0.0 A…400.0 A 0.0 A…400.0 A 0.01 A-től ±(5% m.é. + 2 digit)
Teljesítmény mérés 0.0 kW…100.0 kW 0.0 kW…100.0 kW 0.1 kW ±(6% m.é. + 5 digit)

IRM-1

Paraméter Mérési tartomány Kijelzési tartomány Felbontás Pontosság
Besugárzás mérés 100 W/m2 …1400 W/m2 0 W/m2 …1400 W/m2 1 W/m2 ±(5% m.é. + 2 digit)
32 BTU/ft2 h…444 BTU/ft2 h 0 BTU/ft2 h…444 BTU/ft2 h 1 BTU/ft2 h ±(5% m.é. + 2 digit)
PV és környezeti hőmérséklet mérés -20.0°C…100.0°C -20.0°C…100.0°C 0.1°C ±(1% m.é. + 5 digit)
-4.0°F…212.0°F 4.0°F…212.0°F 0.1°F ±(1% m.é. + 5 digit)
Dőlésszög mérése -90°…+90° -90°…+90° 1° ±2°
Pozíció iránya - iránytű 0°…360° 0°…360° 1° ±5°

* m.é. = mért érték
