Adatlap
Leírás

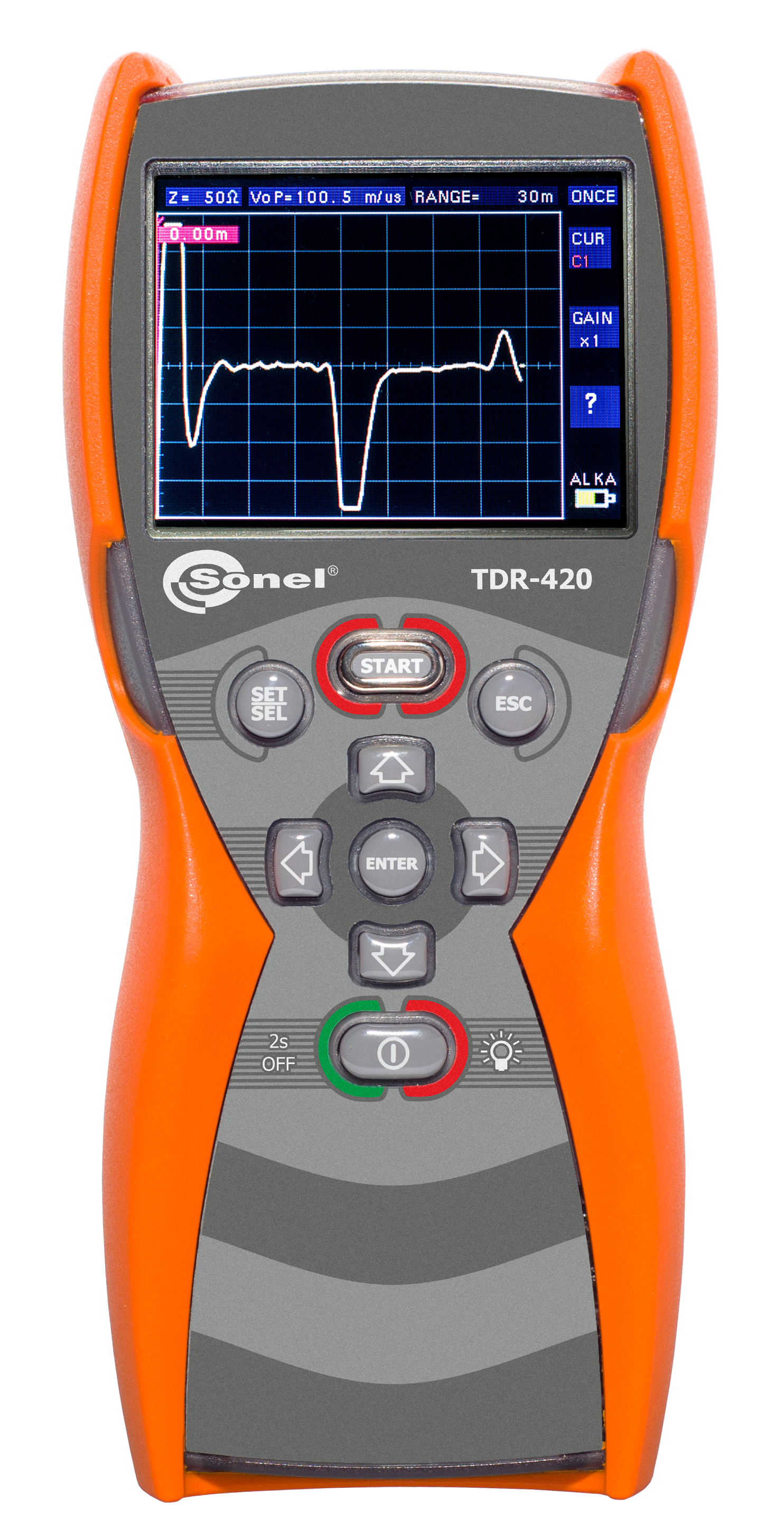

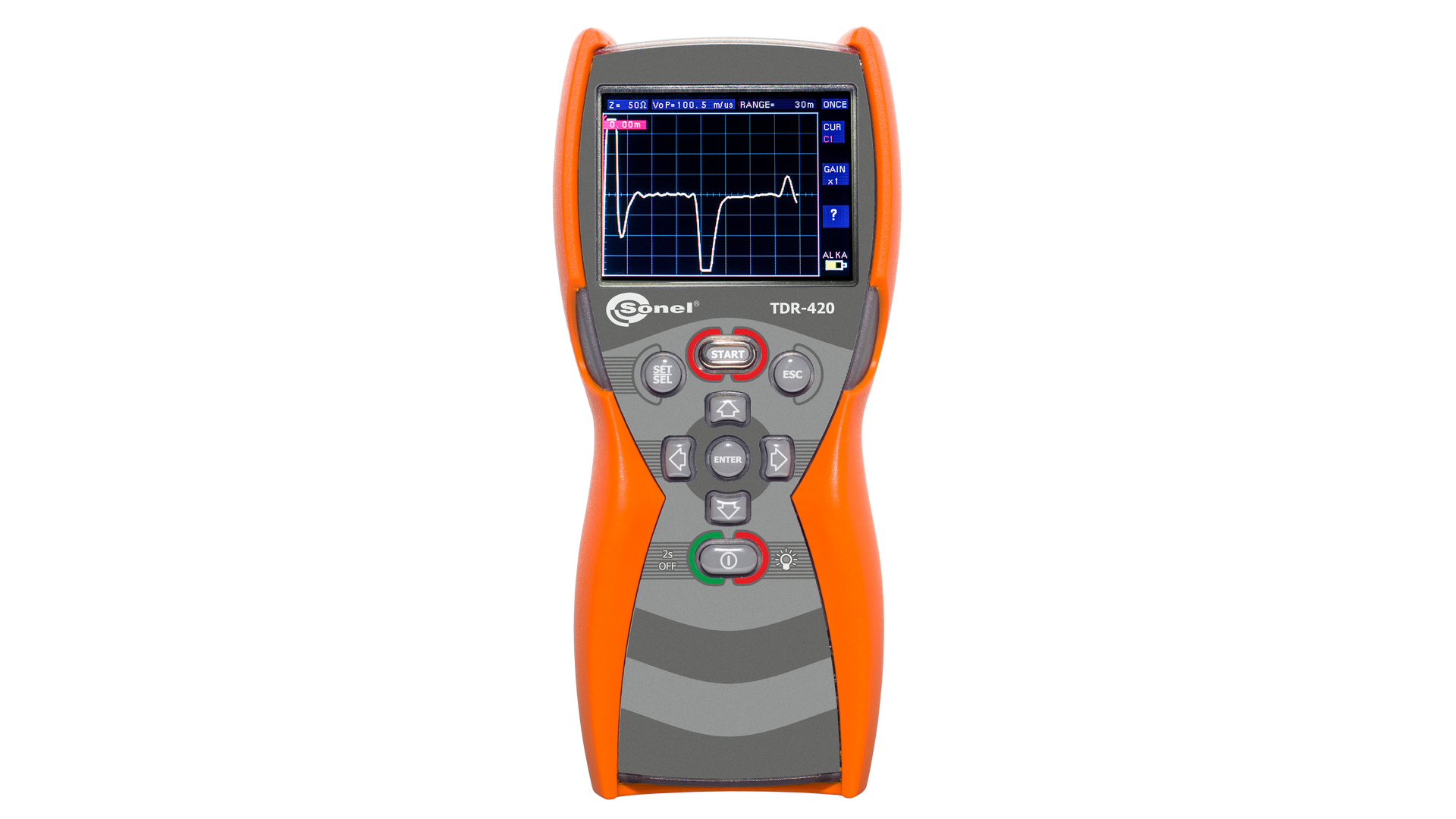

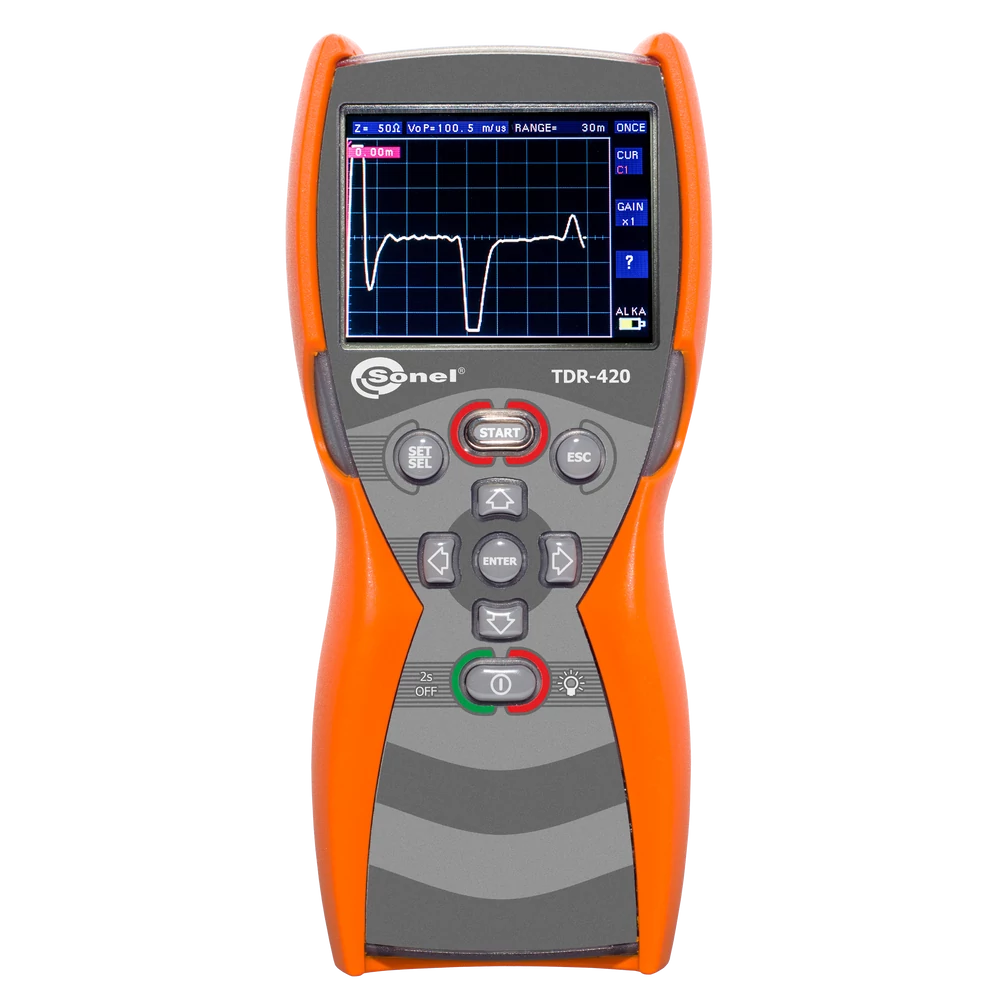

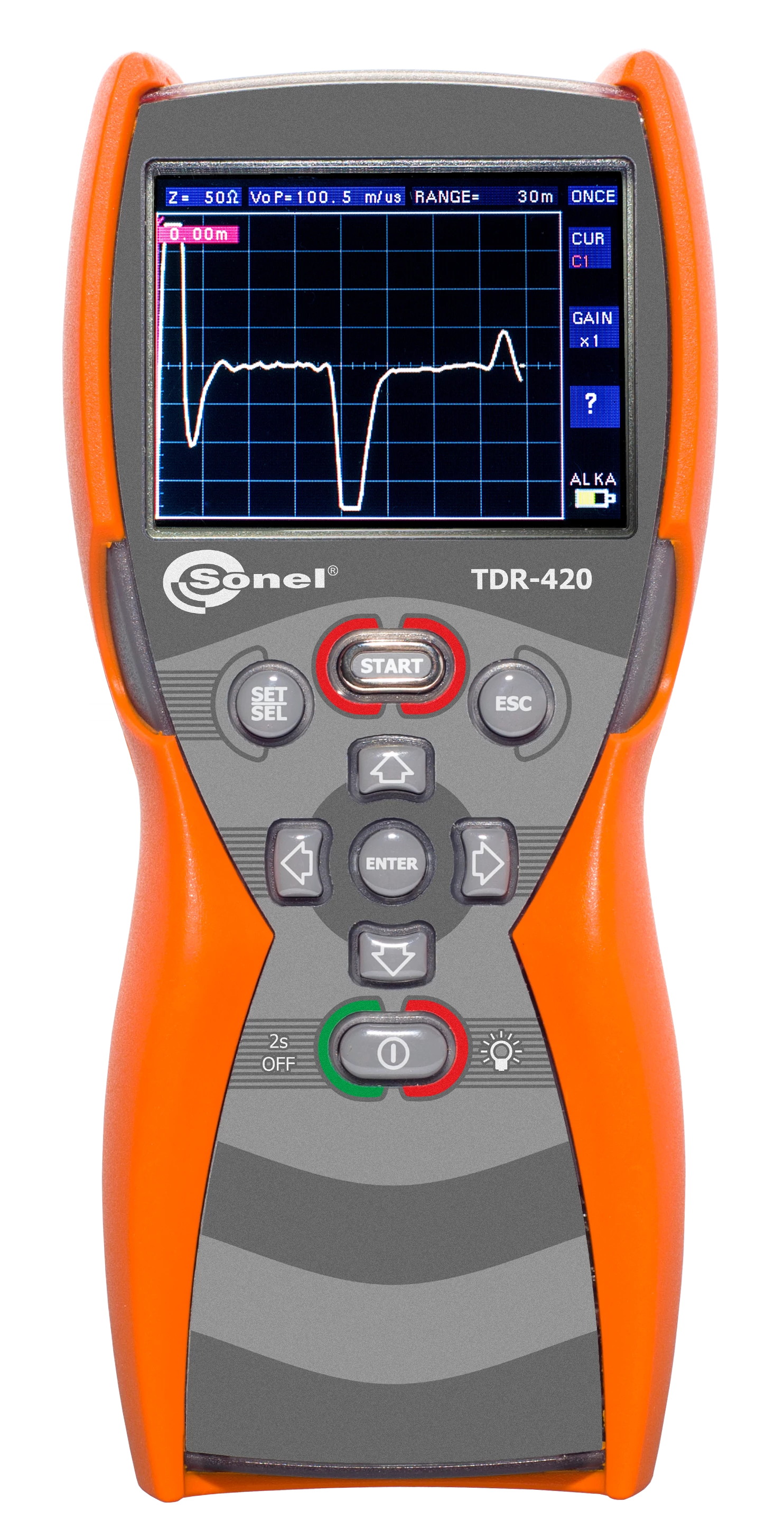

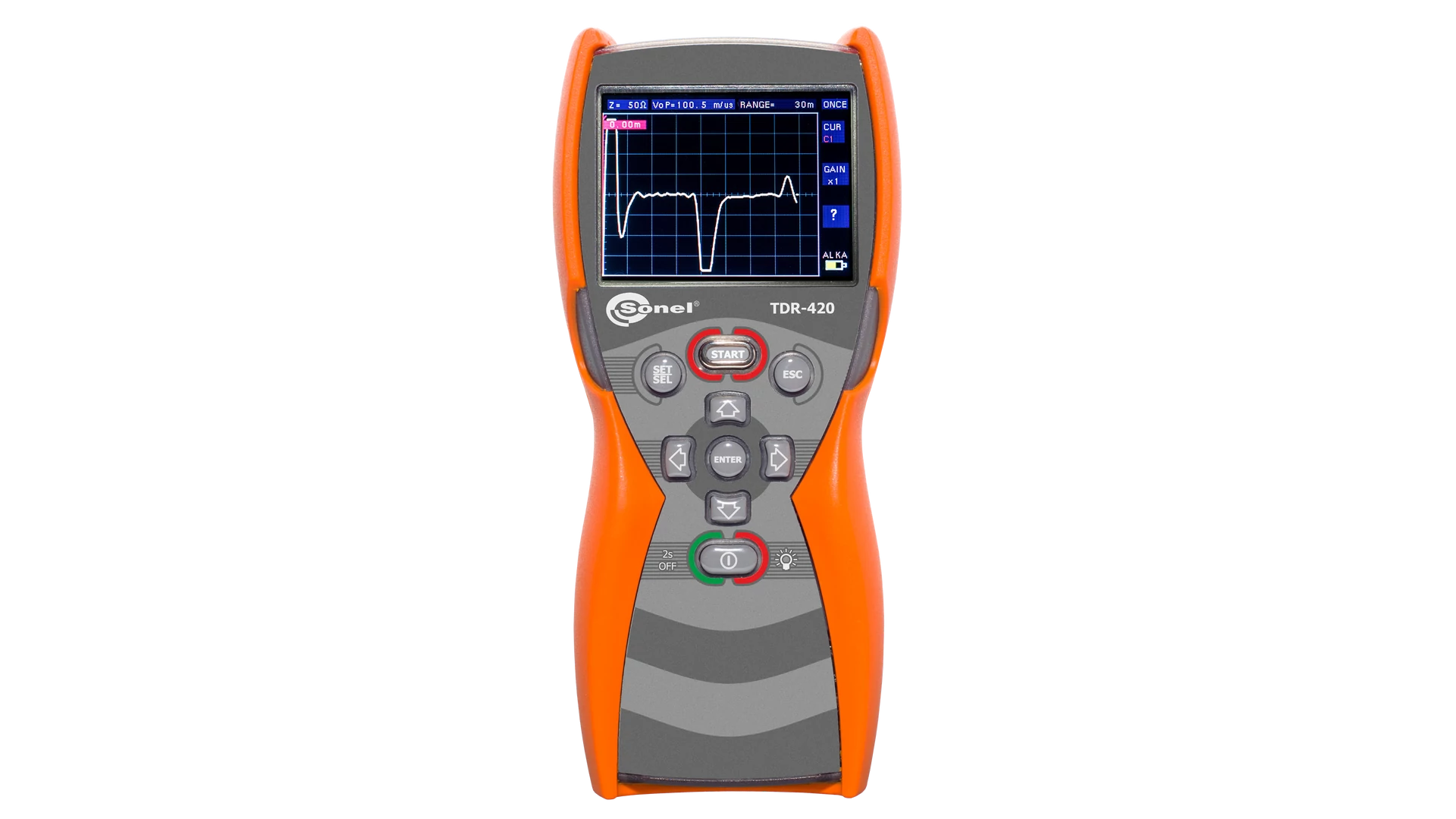

A TDR-420 egy kézi Kábelhibahely kereső és kábelhosszmérő, melyet az elektromos, távközlési és távtechnikai kábelek hibáinak azonosítására és lokalizálására terveztek. A TDR-420 reflektométer lehetővé teszi a kábel hosszának mérését és a sérüléstől vagy impedancia-változástól való távolság meghatározását 4 m és 6000 m közötti tartományban a vezetékeknél. A legrövidebb, 7 méteres mérési tartomány és a 0,6 méteres holt zóna lehetővé teszi a sérülések lokalizálását a készülék csatlakoztatási helyétől nagyon közeli távolságban is.
A két kurzor lehetővé teszi két sérülés helyének és a köztük lévő távolságnak az egyidejű meghatározását.
A 320 x 240 képpont felbontású, 3,5"-os színes TFT-kijelzőnek köszönhetően a sérülés helyének kijelzése pontos, az eredmények pedig könnyebben értelmezhetők.
A mérési munkák során a nehéz környezeti feltételek gyakori probléma a villanyszerelők és a karbantartó szolgálatok számára. Az egyedi háznak köszönhetően a TDR-420 IP67 szintű védettséget biztosít, ami por- és vízhatás elleni védelmet jelent. Ezért a nagyon poros terepen végzett munka vagy a készülék véletlen vízzel való érintkezése nem befolyásolja a reflektométer helyes működését.
Jellemzők
- Kábelek- és vezetékhibák meghatározása:
-rövidzárlat
-szakadás
-áthidaló megcsapolás
-felhasított kábel
-beázás
-összetekeredett vezeték - Két kurzor a két sérülés helyének jelölésére a köztük lévő távolság jelzésével együtt,
- Beépített HELP funkció a reflektogram könnyebb értelmezéséhez,
- 11 rendelkezésre álló mérési tartomány 7 m-től 6000 m-ig,
- 0,6 m-re korlátozott "holt zóna",
- Színes 3,5" LCD TFT kijelző 320 x 240 pixeles felbontással,
- az érzékenység kézi beállítása 8 fokozatban,
- kimeneti impedanciaszabályozás 200 Ω-ig (lehetőség előszigetelt csövek mérésére),
- A terjedési sebesség 10% és 99% közötti tartományban állítható,
- tömör és tartós ház IP67-es behatolásvédelmi fokozattal.
- Kis méret és súly.
Tartozékok
- 1 db kéteres banán mérőzsinór
- 1 db fekete krokodilcsipesz
- 1 db piros krokodilcsipesz
- 1 db M2 hordtáska
- 1 db M6 hordtáska
- 1 db heveder
- 4 db AA elem
Specifikációk
| Mérési tartományok | 1, 2, 3, 6 km / 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 ft. |
| Pontosság | a kiválasztott tartomány 1%-a |
| Felbontás | A kiválasztott tartomány kb. 1%-a |
| Min. Kábelhossz | 4 m |
| Terjedési sebesség VoP | 10 és...99% vagy 15...148,5 m/µs között állítható. |
| Kimeneti impulzus | 5 Vp-p (nyitott áramkör) |
| Kimeneti impedancia | 25, 50, 75, 100, 120, 200 Ω |
| Kimeneti impedancia | 3 ns...3 µs (a tartománytól függően) |
| Pásztázási sebesség / üzemmód | (CONT) vagy egyszeri (ONCE) |
| Hanggenerátor | 810 ... 1110 Hz |
| Telep élettartam | akár 8 óra folyamatos pásztázás |
| Tápellátás | AA típusú 4 x 1,5 V-os alkáli elem vagy 4 x NiMH AA típusú újratölthető akkumulátor. |
| Automatikus kikapcsolás | 1, 3, 5, 10, 15 perc |
| Kijelző | színes 3,5" LCD TFT, 320 x 240 képpont felbontással. |
| Feszültségvédelem | 400 V DC / 250 V AC |
| Méretek | 220 x 98 x 58 mm |
| Tömeg | 487 g |
| Elektromágneses kompatibilitási szabvány EMC | EN 61326-1 |
| Víz- és porállóság | IP67 |
Műszaki adatok
| Max. bemeneti feszültség | 400V |
| Mérhető kábelhossz | 6000m |
| Tápellátás | 4 x 1,5V AA |
| Védelmi osztály | IP67 |
| Méret | 220x98x58mm |
| Tömeg | 487g |
