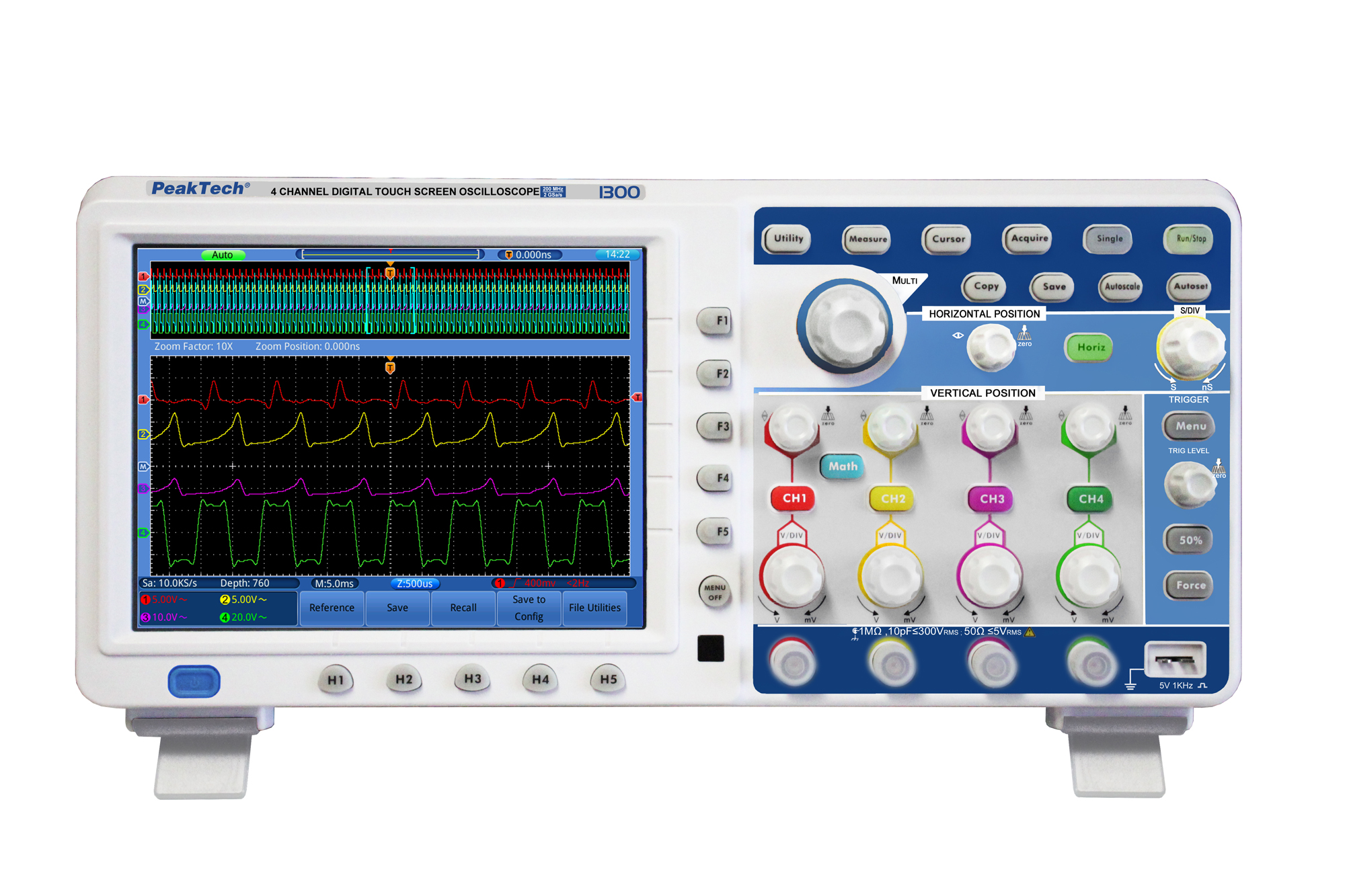

Digitális tárolós oszcilloszkóp 200 MHz, 2 GSa/s; Peaktech 1300

Gyártó: Peaktech
Cikkszám: P1300
Elérhetőség: Rendelhető
Legalacsonyabb szállítási díj: Ingyenes
Átlagos értékelés: Nem értékelt

Előnyök_fly

Tekintse meg a terméket

mintaboltunkban

Teljes körű

Műszer karbantartás

Akkreditált

Műszerkalibrálás

Technikai adatok

Sávszélesség 200 MHz
Kijelző 8” (20 cm) színes érintő kijelző,
Felbontás 800 x 600 pixel
Csatornák száma 4 CH egyidejűleg
Mintavételezési mód normál/csúcsérték/átlag
Mintavételezési sebesség csatornánként 2 GSa/s
Mintavételezési sebesség négy csatornára 1 GSa/s
Bemenet választás AC, DC, GND
Bemeneti impedancia 1 MΩ +/- 2 %, párhuzamosan 10 pF +/- 5 pF
Bemeneti feszültség 400 V DC, vagy ACpp
Mérési tartomány >5Hz … 200MHz
Érzékenység 2 mV – 10 V/Skt/div.
Felfutási idő < 1,7 ns
Pontosság +/- 3%
Vertikális felbontás 8 bit (4 CH egyidejűleg)
Időalap 2ns/Div. ... 100s/Div.
Mintavételezése tartomány 0,5 – 2Gs/s
Trigger típus Él/Video/Impulzus/Meredekség
Trigger mód Auto, Normal, Single
Trigger választás DC, AC, LF, HF
20 automata mérési mód csúcstól csúcsig, ciklus RMS, Vmax, Vmin, Vtop, Vbase, Vamp, túllövés, előlövés, felfutási idő, lefutási idő, +szélesség, - szélesség, +kitöltés, -kitöltés, késleltetés A→B (felfutás), késleltetés A→B(lefutás), frekvencia, periódus, min, max
Fáziskülönbség +/- 3°
Felvétel hosszúság 7,6M mérési pont/CH
Belső rögzítés 4 jelalak és 15 beállítás
Interfészek USB 2.0, USB Host 2.0, VGA, LAN
Működési feszültség 100 – 240 V ACrms; 50/60 Hz
Méretek (Sz x Ma x Mé) 380 x 180 x 115 mm
Súly 1,9 kg

Leírás

A legújabb generációs négycsatornás digitális oszcilloszkóp nagy felbontású színes kijelzővel, háttérvilágítással a legfejlettebb technológiát képviseli.

A számos saját funkció vezérlése egyaránt egyszerűen végezhető el a megszokott funkciógombokkal és az új fejlesztésű, könnyen kezelhető érintőképernyőn keresztül. Így, a képernyő menürendszere a csatornaválasztás és a fájok kezelése a kijelzőn megjelenő billentyűzettel egy ujjmozdulattal kivitelezhető.

A nagyfelbontású TFT kijelző egyidejűleg jeleníti meg mind a négy mérési csatornát, továbbá a kombinált időgörbéket. Alkalmas továbbá többablakos üzemmódra is, az időgörbe és valamennyi jelalak nagyítható kijelzéséhez.

A készülék a kiterjesztett mérési képességek érdekében VGA kimenettel, nagy belső memóriával, USB és LAN csatlakozással is rendelkezik a hálózati integrálhatósághoz. Továbbá a fájlkezelő által könnyedén kiválasztható adatok egyszerűen menthetőek át külső adattárolóra.

A VGA kimenetnek köszönhetően a mérési eredményt több személy számára láthatóvá tehetünk monitorral vagy projektorral.

A kitűnő ár-érték és a modern technológiának köszönhetően rendkívül széles körben alkalmazható az oktatásban, szervízelésben és minőségbiztosítási feladatokban.



  • Négy mérési csatorna
  • Innovatív érintőkijelzős menü
  • 200 MHz sávszélesség
  • 1 GSa/s 4-csatornás üzemmódban
  • 2 GSa/s 2-csatornás üzemmódban
  • Nagy felbontású színes TFT kijelző, 800x600 pixel és 65536 szín
  • Autoset és Autoscale funkciók a könnyű használathoz
  • A mért értékek, vagy grafikonok mentése közvetlenül Pendrive-ra
  • 20 automata mérési mód és FFT funkció
  • Megy/nem megy funkció
  • LAN csatlakozás a hálózatról való irányításhoz
  • USB port valós idejű adat küldéséhez, vagy a belső memória kiolvasásához
  • VGA port külső monitor csatlakoztatásához
  • Tartozékok: hordtáska, 4db szonda (1:1, 1:10) 4 db BNC kábel, USB kábel, szoftver CD (Windows XP/VISTA/7/8), használati utasítás
