Adatlap

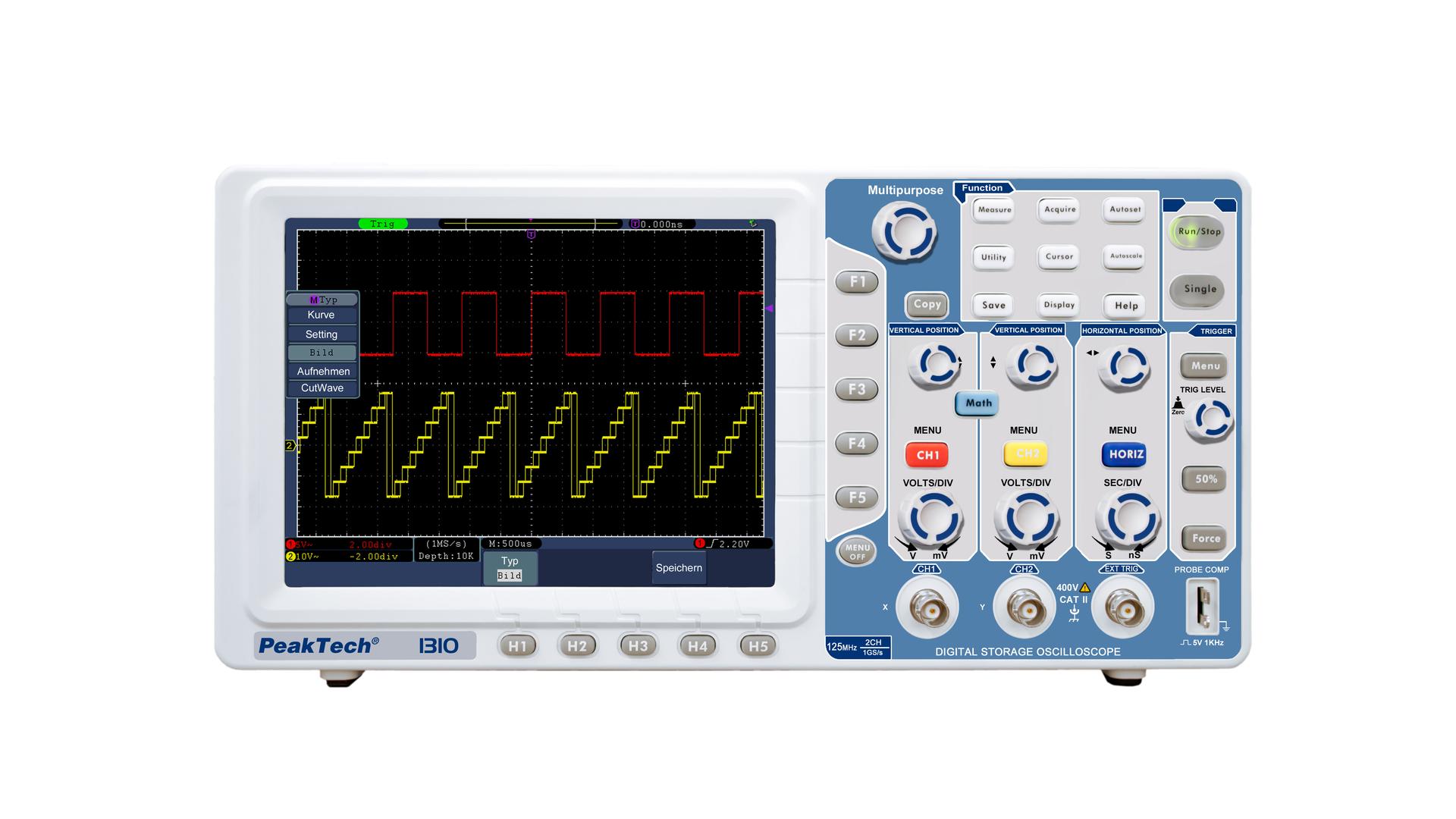

A legújabb generációs tárolós oszcilloszkópot nagy felbontású színes kijelzővel, háttérvilágítással, magas sávszélességgel és mintavételezési sebességgel, VGA kimenettel, nagy belső memóriával, USB és LAN csatlakozással a hálózati integrálhatósághoz kimondottan szerviz célra terveztük.
Az integrált LAN interfésszel a műszer egyszerűen illeszthető be bonyolultabb hálózatokba, a VGA kimenetnek köszönhetően a mérési eredményt több személy számára láthatóvá tehetünk monitorral vagy projektorral.
A kitűnő ár-érték és a modern technológiának köszönhetően rendkívül széles körben alkalmazható az oktatásban, szervizelésben és minőségbiztosítási feladatokban.
- Nagy felbontású színes TFT kijelző, 800x600 pixel és 65536 szín
- USB port valós idejű adat küldéséhez, vagy a belső memória kiolvasásához
- A mért értékek, vagy grafikonok mentése közvetlenül Pendrive-ra
- VGA port külső monitor csatlakoztatásához
- Autoset és Autoscale funkciók a könnyű használathoz
- LAN csatlakozás a hálózatról való irányításhoz
- Belső 15 hullámforma tárolásához
- 20 automata mérési mód és FFT funkció
- Megy/nem megy funkció
- Biztonsági szabványok: EN 61010-1; CAT II
- Tartozékok: 2 db BNC kábel, Megy/nem megy adapter, USB kábel, szoftver CD (Windows 2000/XP/VISTA/7/8/10), Hálózati kábel, 2 db mérővezeték, használati utasítás
Műszaki adatok
Sávszélesség | 125 MHz |
Kijelző | 8” (20 cm) színes TFT kijelző, 800 x 600 pixel |
Csatornák száma | 2 CH |
Mintavételezési mód | normál/csúcsérték/átlag |
Mintavételezési sebesség csatornánként | 500 MSa/s |
Bemenet választás | AC, DC, GND |
Bemeneti impedancia | 1 MΩ +/- 2 %, párhuzamosan 10 pF +/- 5 pF |
Bemeneti feszültség | 400 V DC, vagy ACpp |
Érzékenység | 5 mV – 5 V/Skt/div. |
Felfutási idő | < 2,8ns |
Pontosság | +/- 3% |
Vertikális felbontás | 8 bit (2 CH egyidejűleg) |
Horizontális skála | 2ns-100s/Skt./div |
Mintavételezése tartomány | 0,5 – 500MSa/s |
Trigger típus | Él/Video/Impulzus/Meredekség |
Trigger mód | Auto, Normal, Single |
Trigger választás | DC, AC, LF, HF |
20 automata mérési mód | csúcstól csúcsig, ciklus RMS, Vmax, Vmin, Vtop, Vbase, Vamp, túllövés, előlövés, felfutási idő, lefutási idő, +szélesség, - szélesség, +kitöltés, -kitöltés, késleltetés A→B (felfutás), késleltetés A→B(lefutás), frekvencia, periódus, min, max |
Fáziskülönbség | +/- 3° |
Felvétel hosszúság | 100.000 mérési pont/CH |

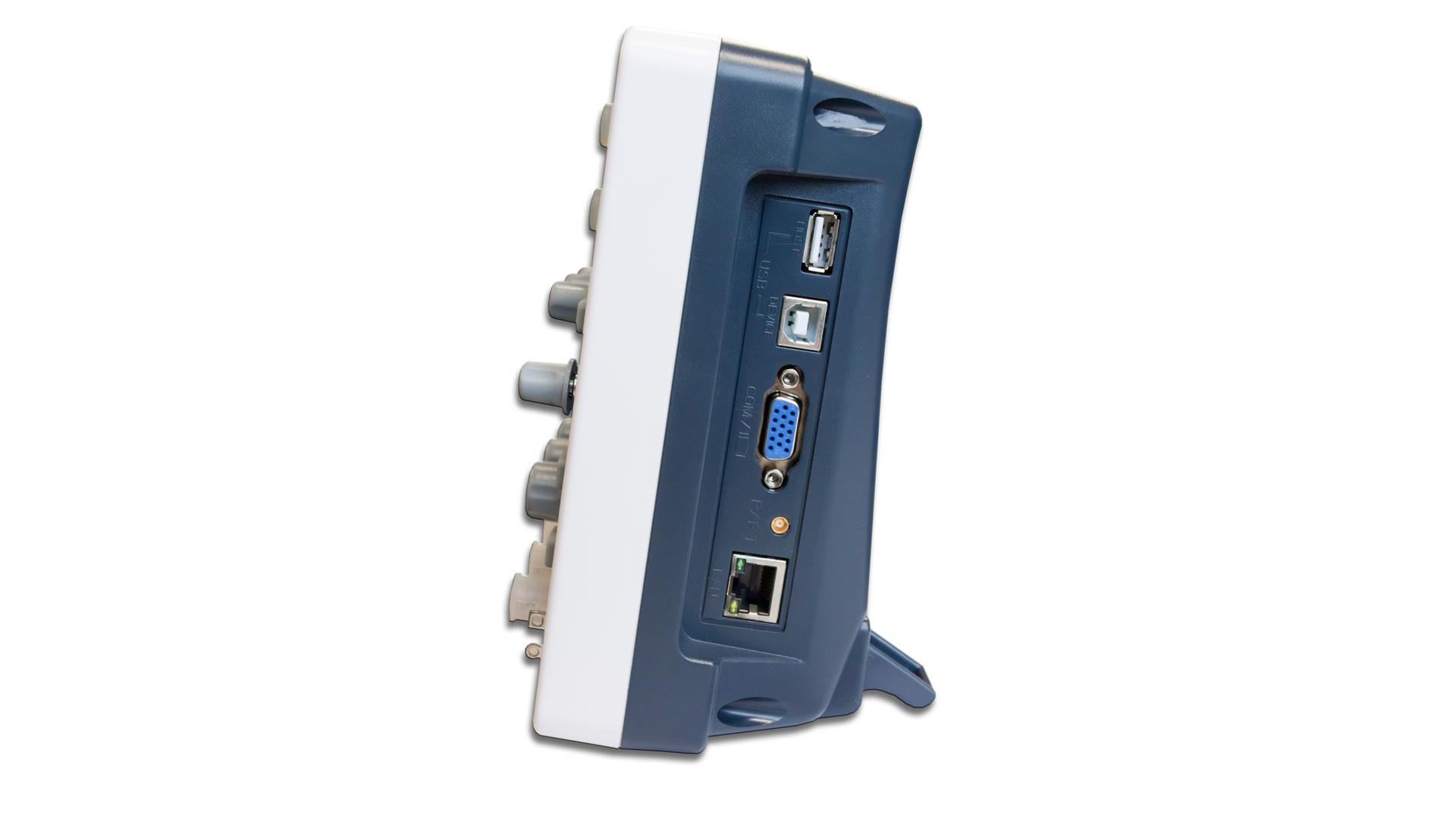

Interfészek | USB, VGA, LAN |
Működési feszültség | 100 – 240 V ACrms; 50/60 Hz |
Méretek (Sz x Ma x Mé) | 355 x 178 x 118 mm |
Súly | 1,6 kg |
