| Paraméter | Specifikáció |
|---|---|
| Vizuális teszt | √ |
| PE vezető ellenállásának mérése I = 200 mA | 0.01…19.99 Ω |
| PE vezető ellenállásának mérése I = 10 A | 0.01…1.99 Ω |
| Szigetelési ellenállás mérése U = 250 V | 0.25…99.9 MΩ |
| Szigetelési ellenállás mérése U = 500 V | 0.50…99.9 MΩ |
| Helyettesítő szivárgási áram mérése | 0.01...19.9 mA |
| Érintési szivárgási áram mérése | 0.001…4.999 mA |
| Differenciális szivárgási áram mérése | 0.10…19.9 mA |
| IEC kábel teszt (RISO, RPE, polaritás) | √ |
| PRCD teszt (megszakítási idő IΔn: x1/x5; 0° és 180°) | 10 mA, 30 mA |
| Beépített memória az eredményekhez / továbbítás a számítógépre | √ |
| Wi-Fi | √ |
| Kompatibilis a nyomtatóval | √ |
| Mérő konfigurációja a számítógépről | √ |
| Áramellátás | Hálózati áramellátás: 220 V; 230 V; 240 V 50/60 Hz Beépített újratölthető akkumulátor |
| Mérési kategória | CAT II 300 V |
Adatlap

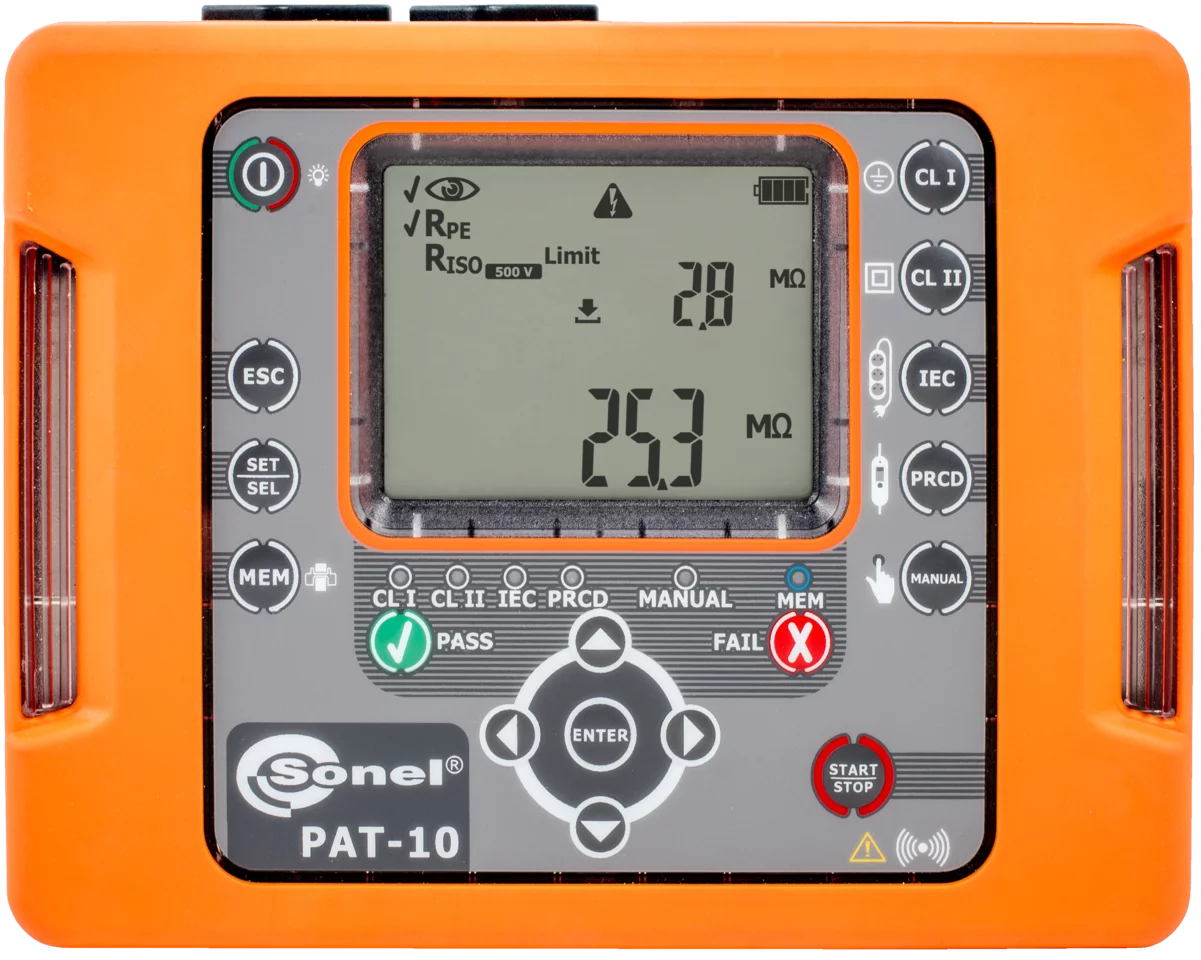

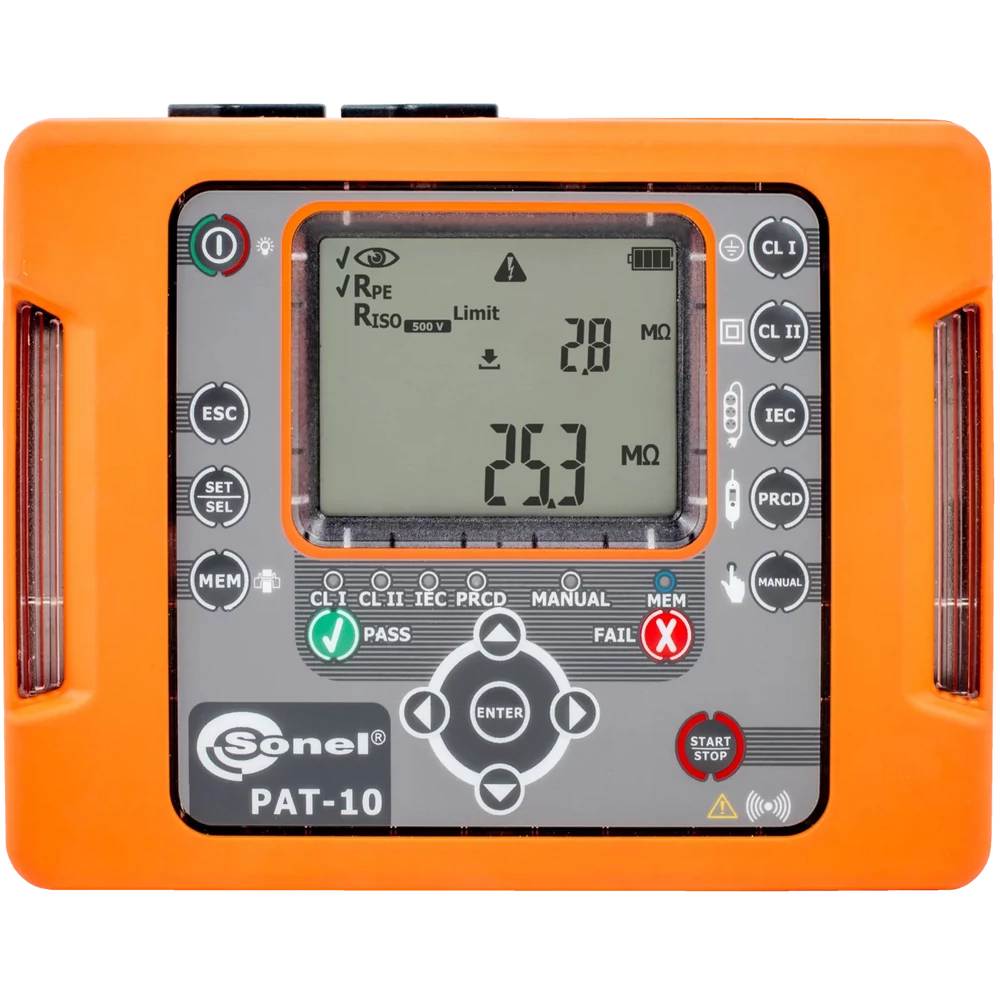

A PAT-10 mérőműszer innovatív kombinációja a kis méretnek (és az ehhez kapcsolódó teljes mobilitásnak) és a fejlett mérési rendszereknek, amelyek lehetővé teszik az elektromos berendezések, IEC kábelek és hosszabbítók – beleértve a PRCD-vel ellátottakat is – teljesen automatikus mérését.
A START gomb egyszeri megnyomásával egy tesztsorozat végrehajtása történik. A konfigurációs lehetőségek lehetővé teszik a mérőműszer működésének módosítását, és ezáltal még jobban alkalmazkodik a felhasználó igényeihez.
A PAT műszerek kézi mérési móddal vannak felszerelve. Hasznos olyan helyzetekben, amikor egy egyszeri teszt elegendő a bonyolult mérési eljárás helyett.
Minden műszer lehetővé teszi az alapvető tesztek végrehajtását külső áramforrás nélkül: egyszerűsített tesztkészletek elérhetők akkumulátoros üzemmódban.
A kis méret és a mérőműszerhez és tartozékaihoz tervezett speciális tok egyaránt biztosítja a kényelmes használatot és a nagyfokú mobilitást. Az eredmények memóriába történő rögzítése és PC szoftverbe való integrálása tovább bővíti a műszerek funkcionalitását.
Jellemzők
- LED-es teszteredmény kijelzés
- gyors hozzáférés a mérési eljárásokhoz
- kompakt kialakítás és ergonomikus puha tok
- automatikus mérési tartomány kiválasztása
- védővezető ellenállás mérése: 200 mA, 10 A áramokkal
- szigetelési ellenállás mérése 250 V, 500 V
- PRCD kioldási idő teszt
- ekvivalens, érintési és differenciál szivárgási áram mérése
- hálózati feszültség mérése
- IEC vezeték teszt
- eredmények mentése a memóriába
- mérési eredmény címkék nyomtatása (opció)
- elérhető szoftverek: Sonel Reader és Sonel PAT Analysis
- működik a Sonel PAT Analysis Mobile alkalmazással
Szabványok
A teszter a következő szabványok tesztelésére használható:
- EN 50699:2021 Elektromos berendezések ismételt tesztelése
- EN 60745-1 Kézi motoros elektromos szerszámok. Biztonság. Általános követelmények
- EN 61029 Hordozható motoros elektromos szerszámok biztonsága - Általános követelmények
- EN 60335-1 Háztartási és hasonló elektromos készülékek - Biztonság - 1. rész: Általános követelmények
- EN 60950 Információs technológiai berendezések biztonsága (IT berendezések)
- AS/NZS 3760:2010 Elektromos berendezések helyszíni biztonsági ellenőrzése és tesztelése
- VDE 0404-1 Mérő- és tesztberendezések elektromos eszközök elektromos biztonságának vizsgálatára. 1. rész: Általános követelmények
- VDE 0404-2 Mérő- és tesztberendezések elektromos eszközök elektromos biztonságának vizsgálatára. 2. rész: Tesztberendezések javítás utáni, módosítás utáni vagy ismételt tesztelésekhez
- VDE 0701-0702 Javítás utáni, elektromos eszközök módosítása utáni tesztelés. Elektromos eszközök ismételt tesztelése. Általános követelmények az elektromos biztonságra
Sonel PAT Analysis Mobile
A mobil alkalmazás kiterjeszti a Sonel PAT-10 tesztelő lehetőségeit. Android operációs rendszerű eszközökre érhető el (5.0+ verzió). A Sonel PAT Analysis Mobile:
- vezeték nélkül csatlakozik a kiválasztott teszterhez és nyomtatóhoz,
- letölti a mérési eredményeket,
- elmenti az eredményeket a PAT memóriastruktúrájába (ügyfél, eszközök és mérési adatok),
- jelentéseket és QR-kódokat nyomtat,
- olvassa a PAT rendszer QR-kódjait,
- adatokat küld az interneten keresztül.
Sonel PAT Analysis
Az alkalmazás kompatibilis a Sonel PAT sorozatú tesztelőkkel. Az eszköz által mentett adatok bekerülnek a kiválasztott berendezés tesztjelentésébe.
- Tökéletes gyártóüzemek, elektromos szerszám kölcsönző szolgáltatások, javítási és karbantartási szolgáltatások stb. számára.
- Hierarchikus adatbeviteli struktúra - egy eszköz egy adott céghez vagy osztályhoz van rendelve.
- Lehetőség információk gyűjtésére egy adott berendezésről.
- Lehetőség egy eszköz teszttörténetének követésére.
- Lehetőség a mérő fejlett konfigurálására szoftver segítségével.
- Címkék nyomtatása szabványos címkékre.
- Lehetőség egyéni mérési szabvány létrehozására a jelentésszerkesztő segítségével.
- Lehetőség mérések ütemezésére - minden eszköz tartalmaz egy “Mérési ciklus” listát - az alkalmazás automatikusan megjeleníti azokat az eszközöket, amelyek tesztelési határideje közeledik vagy lejárt.
Jelentés nyomtatása a következő szabványok szerint:
- VDE 0701:1, VDE 0701:200, VDE 0701:240, VDE 0701:260, DIN VDE 0702, EN 61010, EN 60335, EN 60950, IEC 60601, EN62353
