Elektromos berendezések és kéziszerszámok modern vizsgálata
Garantálja a hegesztőberendezések és elektromos eszközök biztonságos használatát a Sonel PAT-95 érintésvédelmi műszerrel.

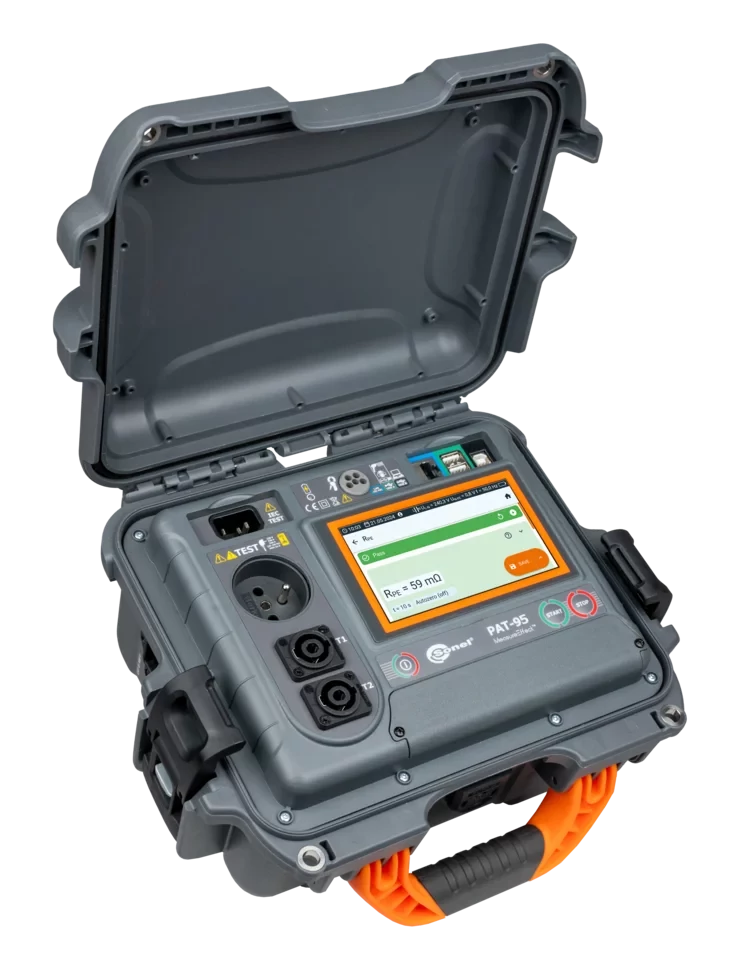

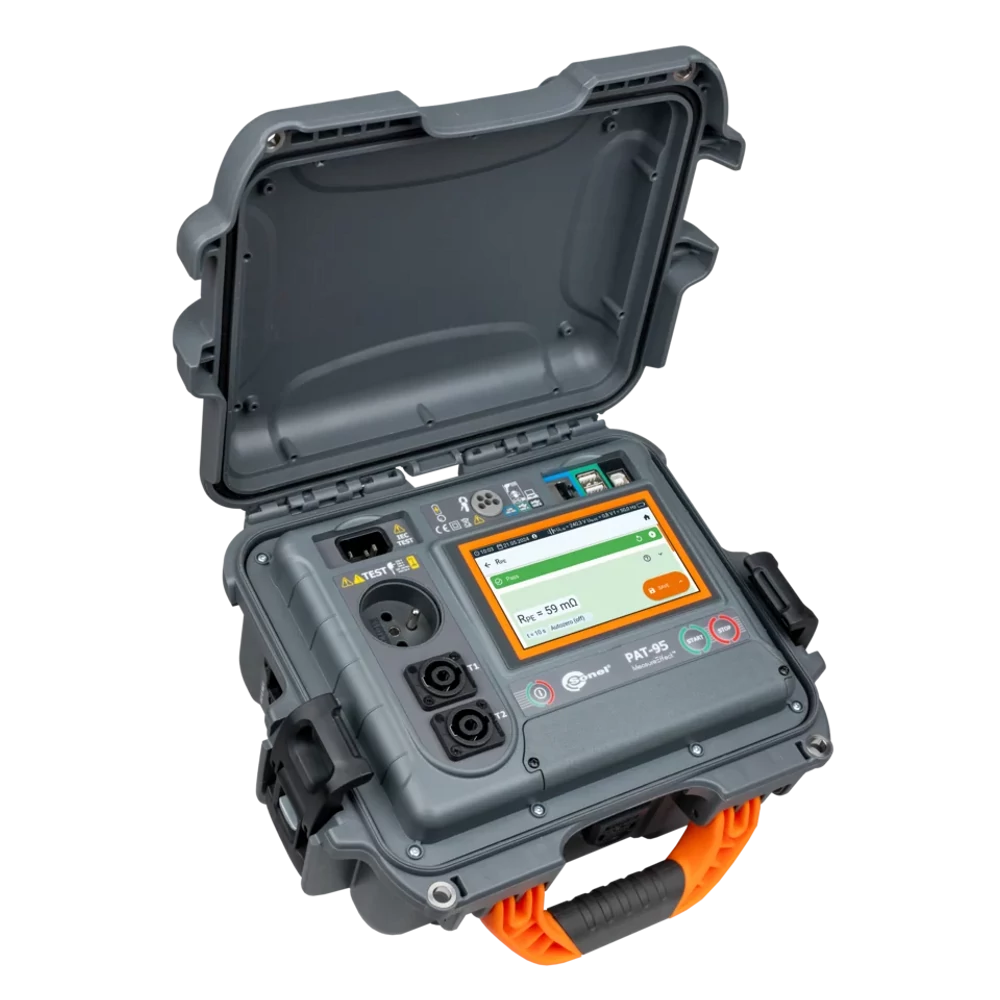

A Sonel PAT-95 egy fejlett mérőműszer, amely tökéletesen alkalmas hegesztőgépek és egyéb elektromos berendezések ellenőrző méréseihez. A műszer lehetővé teszi a biztonságos üzemeltetést befolyásoló paraméterek mérését, mint például a védővezető ellenállása, szigetelési ellenállás, kötések folytonossága, szivárgó áramok, teljesítmény, valamint RCD és PRCD tesztelése.
A Sonel PAT-95 érintésvédelmi műszer nélkülözhetetlen azokon a területeken, ahol a biztonság kiemelt fontosságú. Megbízható választás mindenhol, ahol elektromos kéziszerszámok, háromfázisú berendezések vagy háztartási gépek felülvizsgálatára van szükség.
Sonel MeasureEffect™
A mérőműszer a Sonel MeasureEffect™ platform része. Ez egy átfogó rendszer, amely lehetővé teszi a mérések elvégzését, az adatok tárolását és kezelését, valamint a műszerek többszintű felügyeletét.
Főbb jellemzők
- Tápfeszültség: 95...265 V
- 110 V-os és 230 V-os (50/60 Hz) berendezések vizsgálata
- Mérési funkciók:
- Védővezető ellenállás mérése
- Szigetelési ellenállás mérése három ponton
- Helyettesítő, differenciál és érintési szivárgó áram mérése
- Funkcionális teszt
- RCD és PRCD kapcsolók tesztelése
- ...és még sok más
- Beépített mérési eljárás varázsló
- Intuitív felhasználói felület
- Együttműködés címkenyomtatóval és QR-kód olvasóval
Alkalmazás
A Sonel PAT-95 ideális választás az elektromos kéziszerszámok és egyéb berendezések karbantartásával és javításával foglalkozó szakemberek számára. Pontos méréseinek köszönhetően részletes elemzést ad a vizsgált berendezések műszaki állapotáról. Garantálja a felhasználók biztonságát és a berendezések hosszú távú, optimális műszaki állapotának fenntartását. A szerzett tapasztalatok alapján kifejlesztett Sonel PAT-95 tesztert terepi és ipari kihívásokra egyaránt tervezték.
Sokoldalúság
Az eszköz mindenhol alkalmazható, ahol a biztonság az elsődleges. Kiválóan alkalmas kéziszerszámok, háromfázisú eszközök és háztartási gépek ellenőrzésére.
Képességek
Kiterjedt mérési funkcióinak köszönhetően a PAT-95 lehetővé teszi az elektromos eszközök átfogó ellenőrzését. Az érintőképernyő és az automatikus mérési eljárások (autoprocedures) gyorssá és hatékonnyá teszik a vizsgálatokat. Az automatikus eljárásvarázsló még nagyobb rugalmasságot biztosít a műszernek. A mérőműszer beépített súgórendszerrel rendelkezik.
A műszer együttműködik címkenyomtatóval és QR-szkennerrel, ami nagyban megkönnyíti az eszközök nyilvántartását. Az alábbi nyomtatási lehetőségek érhetők el:
- mérési jegyzőkönyv,
- QR-kód, amely az adatbázisban tárolt egyedi azonosító adatokat tartalmazza.
Ezek az adatok beolvashatók és a mérőműszer memóriájához adhatók az opcionális QR-kód olvasó segítségével.
Az összképet a kompakt és strapabíró ház egészíti ki, amely védelmet nyújt a műszernek a mérések és a szállítás során egyaránt.
Memória
A memória fastruktúrájú, amely mappákból, objektumokból és eszközökből épül fel. Minden vizsgált eszközhöz tartozik leírás, mérési helyszín, ügyféladatok és regisztrációs szám.
Szabványok
A műszer többek között az alábbi szabványok szerinti vizsgálatokhoz használható:
- EN 50699
- EN 50678
- EN 60974-4
- VDE 0701-0702
- VDE 0404-1
- VDE 0404-2
- EN 60745-1
- EN 62841
- EN 60335-1
- EN 60950
- EN IEC 62368-1
- AS/NZS 3760
Tartozékok
Opcionális tartozékok
Specifikációk
| Mérési funkciók | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| Védővezető ellenállása (PE) I = 200 mA / 10 A / 25 A |
19,99 Ω-ig | 1 mΩ-tól | ±(3% m.é. + 4 digit)-től |
| Szigetelési ellenállás UISO = 100 V / 250 V / 500 V / 1000 V |
599,9 MΩ-ig | 1 kΩ-tól | ±(5% m.é. + 8 digit) |
| Árammérés (lakatfogóval) | 24,9 A-ig | 1 mA-tól | ±(5% m.é. + 5 digit) |
| Szemrevételezés | - | ✓ | - |
| PE vezető folytonossági teszt | - | ✓ | - |
| Szigetelési ellenállás mérése 3 ponton | - | ✓ | - |
| IEC kábel teszt | - | ✓ | - |
| Funkcionális teszt | - | - | - |
| Látszólagos teljesítmény (S) | 3,99 kVA-ig | 1 VA-tól | ±(5% m.é. + 3 digit) |
| Hatásos teljesítmény (P) | 3,99 kW-ig | 1 W-tól | ±(5% m.é. + 3 digit) |
| Meddő teljesítmény (Q) | 3,99 kvar-ig | 1 var-tól | ±(5% m.é. + 3 digit) |
| Teljesítménytényező (PF) | 1,00-ig | 0,01 | ±(10% m.é. + 5 digit) |
| Áramfelvétel (teljesítményméréshez) | 15,99 A-ig | 0,01 A | ±(2% m.é. + 3 digit) |
| THD (feszültség és áram) | 999,9%-ig | 0,1% | ±(5% m.é. + 5 digit) |
| cosφ | 1,0-ig | 0,1 | ±(5% m.é. + 5 digit) |
| Szivárgó áram mérése | |||
| Hegesztőáramkör szivárgó áram (IL) | 14,99 mA-ig | 0,01 mA | ±(5% m.é. + 2 digit) |
| Primer köri szivárgó áram (IP) | 14,99 mA-ig | 0,01 mA | ±(5% m.é. + 5 digit) |
| PE és differenciál szivárgó áram | 19,9 mA-ig | 0,01 mA | ±(5% m.é. + 2 digit) |
| Helyettesítő szivárgó áram | 19,9 mA-ig | 0,01 mA | ±(5% m.é. + 2 digit) |
| Érintési szivárgó áram | 4,999 mA-ig | 0,001 mA | ±(5% m.é. + 3 digit) |
| RCD és PRCD tesztelés | |||
| RCD paraméterek mérése (IEC 61557) | 300 ms-ig | 1 ms | ±(2% m.é. + 2 digit) |
| RCD kioldási áram (IA) - AC típus | 30 mA-ig | 0,1 mA | ±5% IΔn |
| Hálózati paraméterek | |||
| Feszültség | 265,0 V-ig | 0,1 V | ±(2% m.é. + 2 digit) |
| Frekvencia | 65,0 Hz-ig | 0,1 Hz | ±(2% m.é. + 2 digit) |
