Adatlap
Leírás

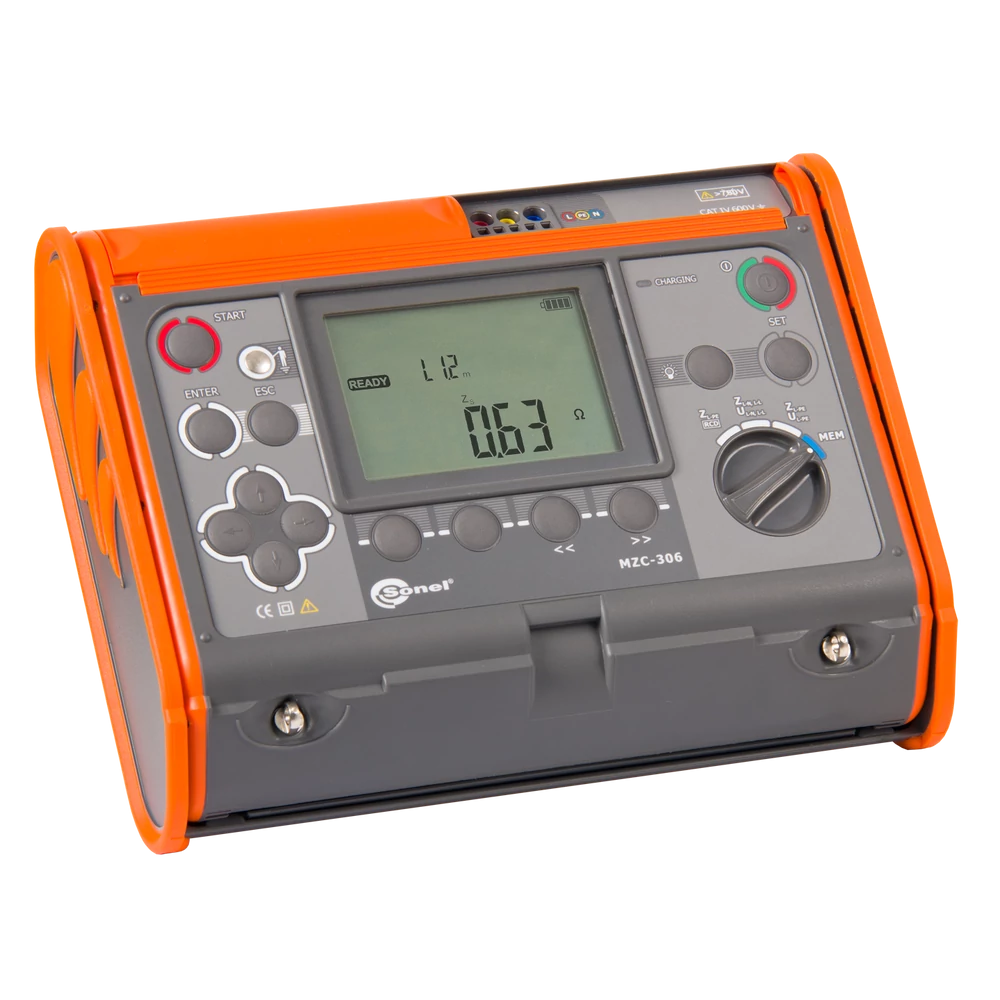

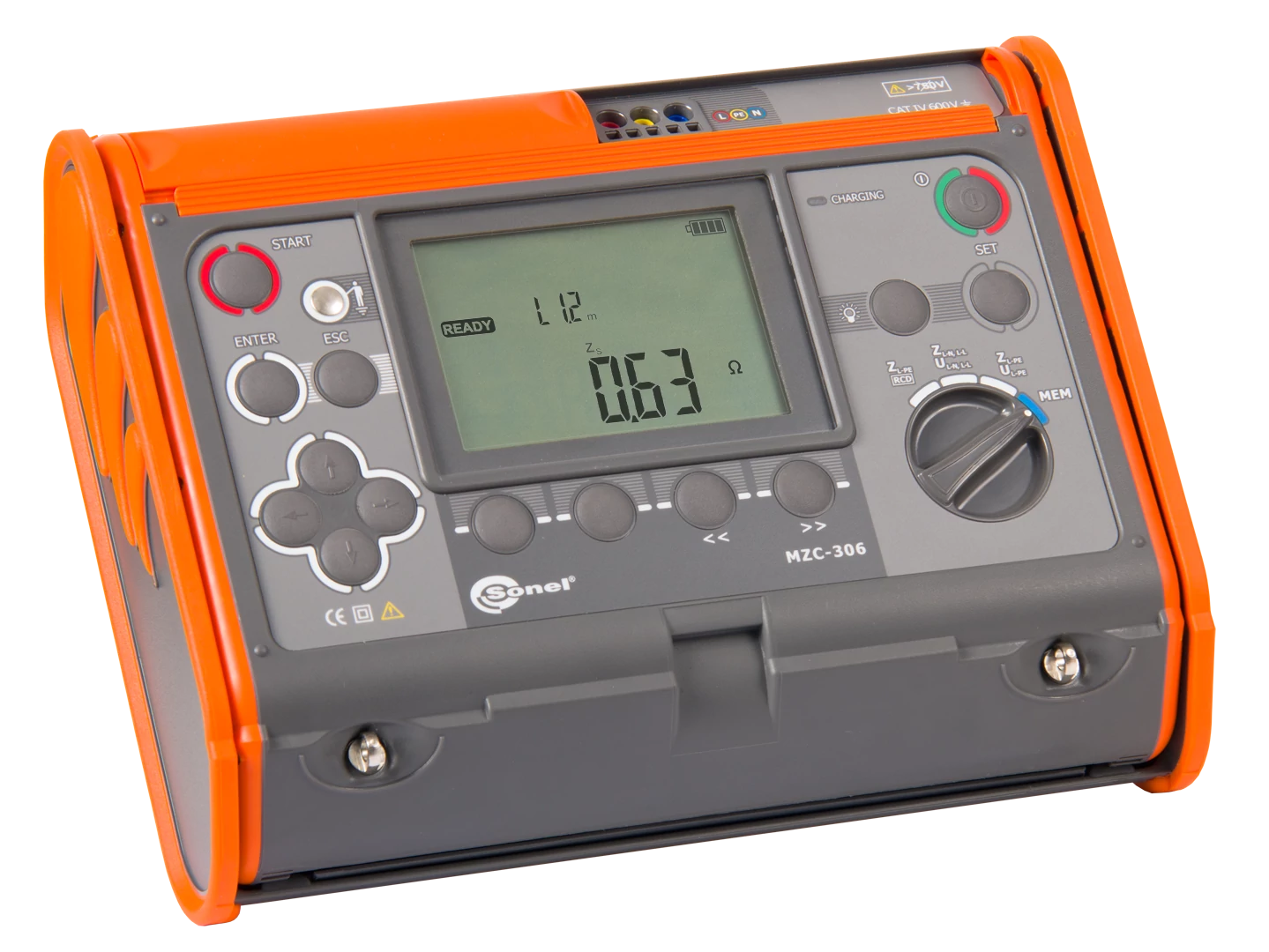

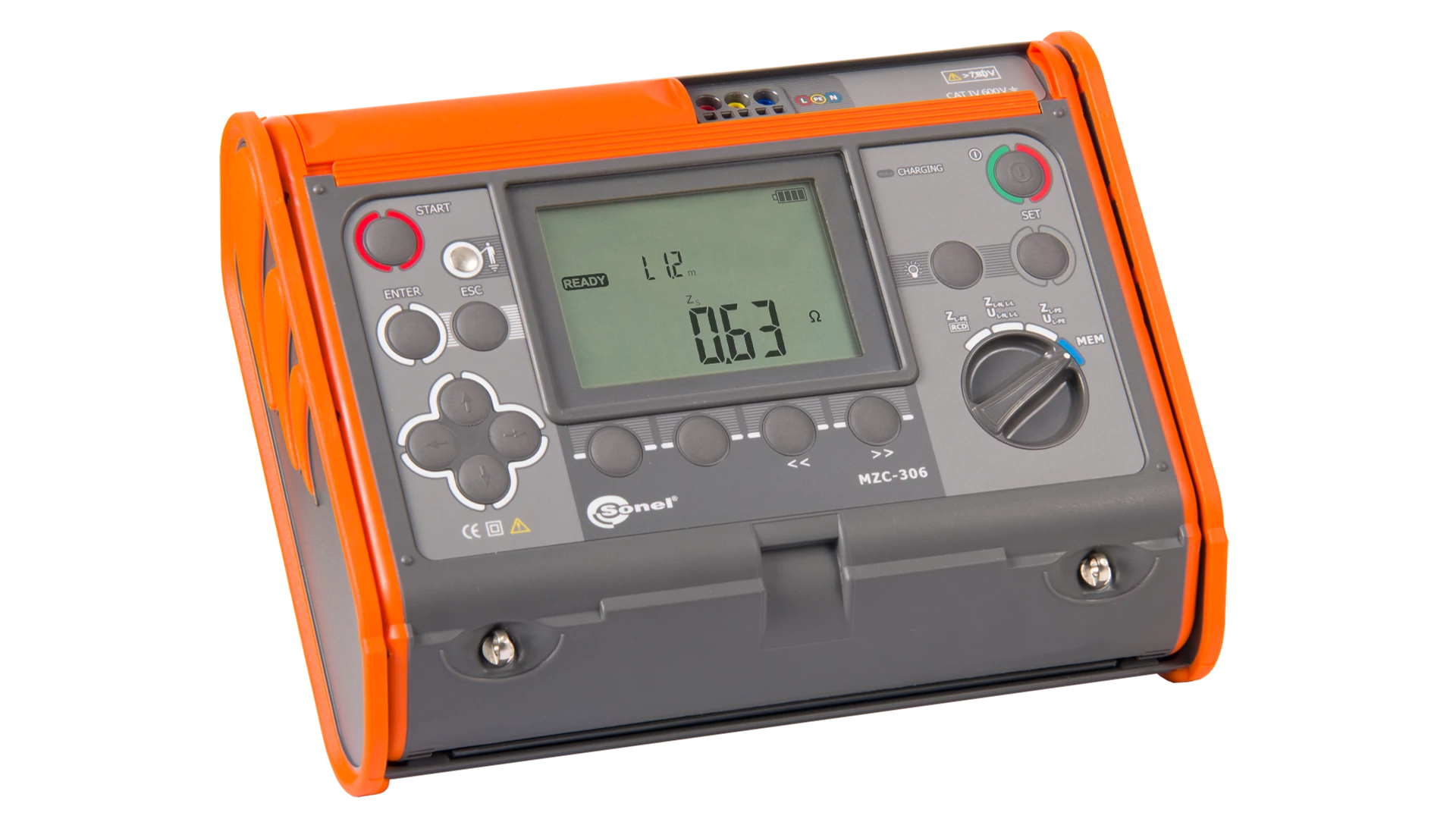

Hurokimpedancia mérése EN 61557 szabvány szerint
- Rövidzárlati hurokimpedancia mérése hálózatokban: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V és 400/690 V (100 … 750 V tartományban)
- Rövidzárlati hurokimpedancia mérése >30 mA mérőárammal és 0,01 Ω felbontással az RCD kioldása nélkül (100...440 V)
- Működési frekvencia: 45 ... 75 Hz
- Rövidzárlati áramok kijelzése
- Fázis és fázis-fázis automatikus megkülönböztetése.
- Használható 1,2; 5; 10; 20 méteres tesztvezetékkel, vagy hálózati adapterrel
- L és N fordított bekötésének detektálása és automatikus megfordítása a műszeren belül
- Az ellenállás (RS) és a reaktancia (XS) komponensek mérése
- Hálózati feszültség és frekvencia mérés
- Vezeték nélküli kommunikáció (Bluetooth)
- A készülék megfelel az EN 61557 szabvány előírásainak
További funkciók
- Feszültségmérés 750 V-ig (250 V-ig 0,1 V felbontással)
- Beépített memória 990 érték tárolására és adattovábbítás USB porton keresztül
- PE vezeték gyors ellenőrzése érintőelektródával
Tartozékok
- UNI-Schuko adapter (WS-05)
- Tesztvezeték banándugóval, 1,2 m, piros
- Tesztvezeték banándugóval, 1,2 m, sárga
- Tesztvezeték banándugóval, 1,2 m, kék
- Tesztvezeték banándugóval, 0,7 m, fekete
- Mérőcsúcs banán csatlakozóval, piros
- Mérőcsúcs banán csatlakozóval, kék
- Mérőcsúcs banán csatlakozóval, sárga
- Mérőcsúcs banán csatlakozóval (5 kV), piros
- Mérőcsúcs banán csatlakozóval (5 kV), fekete
- Krokodil csipesz KO2, kék
- Hordtáska L4
- Heveder
- NiMH akkumulátor
- Töltő adapter
- USB adatkábel
- Használati utasítás
- Kalibrációs bizonyítvány
Technikai adatok
| Szigetelés fajtája | Kettős szigetelés EN 61010-1 és IEC 61557 szerint |
| Mérési kategória | IV 600 V (III 1000 V) EN 61010-1 szerint |
| Mechanikai védelem EN 60529 szerint | IP54 |
| Tápellátás | 4 x LR14 elem, vagy akkumulátor |
| Méret | 288 x 223 x 75 mm |
| Tömeg | ~ 2 kg |
| Mérések száma | >5000 (2 mérés/másodperc) |
| Memória | 990 érték |
| Minőségbiztosítási szabványok | ISO 9001 |
| Szabványmegfelelőségek | EN 61557 |
Specifikációk
Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L,
Mérési tartomány IEC 61557-3 szerint:
1,2 m mérővezeték esetén: 0,13 ... 1999 Ω
Uni-Schuko adapter esetén: 0,25 ... 1999 Ω
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(5% m.é. + 3 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(4% m.é. + 3 digit) |
| 200...1999 Ω | 1 Ω | ±(4% m.é. + 3 digit) |
- Névleges üzemi feszültség: UnL-N / UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V
- Feszültség tartomány: 100 … 440 V (ZL-PE és ZL-N esetén) és 100…750 V (ZL-L)
- Nagyáram mérés (30 A-ig)
- Frekvencia tartomány: 45...65 Hz
- PE helyes bekötésének ellenőrzése érintő elektróda segítségével
- A mérés lehetséges az L és N vezetékek felcserélése esetén is
- Az ellenállás (RS) és a reaktancia (XS) komponensek mérése
- Rövidrezárási áram számítása névleges feszültségnél
Hurokimpedancia ZL-PE RCD mérése - A megszakító kioldása nélkül
Mérési tartomány IEC 61557-3 szerint:
1,2 m mérővezeték esetén: 0,43 ... 1999 Ω
Uni-Schuko adapter esetén: 0,50 ... 1999 Ω
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(6% m.é. + 10 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% m.é. + 5 digit) |
| 200...1999 Ω | 1 Ω | ±(6% m.é. + 5 digit) |
- IΔN < 30 mA-es RCD-k nem oldanak ki
- Névleges üzemi feszültség Un: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 390 V, 400 V
- Feszültség tartomány: 100…440 V
- Frekvencia tartomány: 45...65 Hz
- PE helyes bekötésének ellenőrzése érintő elektróda segítségével
- Az ellenállás (RS) és a reaktancia (XS) komponensek mérése
- Rövidrezárási áram számítása névleges feszültségnél
Feszültségmérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0 V...249,9 V | 0,1 V | ±(2% m.é. + 4 digit) |
| 250 V...750 V | 1 V | ±(2% m.é. + 2 digit) |
- Frekvencia tartomány: 45...65 Hz
- Túlfeszültség figyelmeztetés
m.é. = mért érték
