Adatlap
Leírás

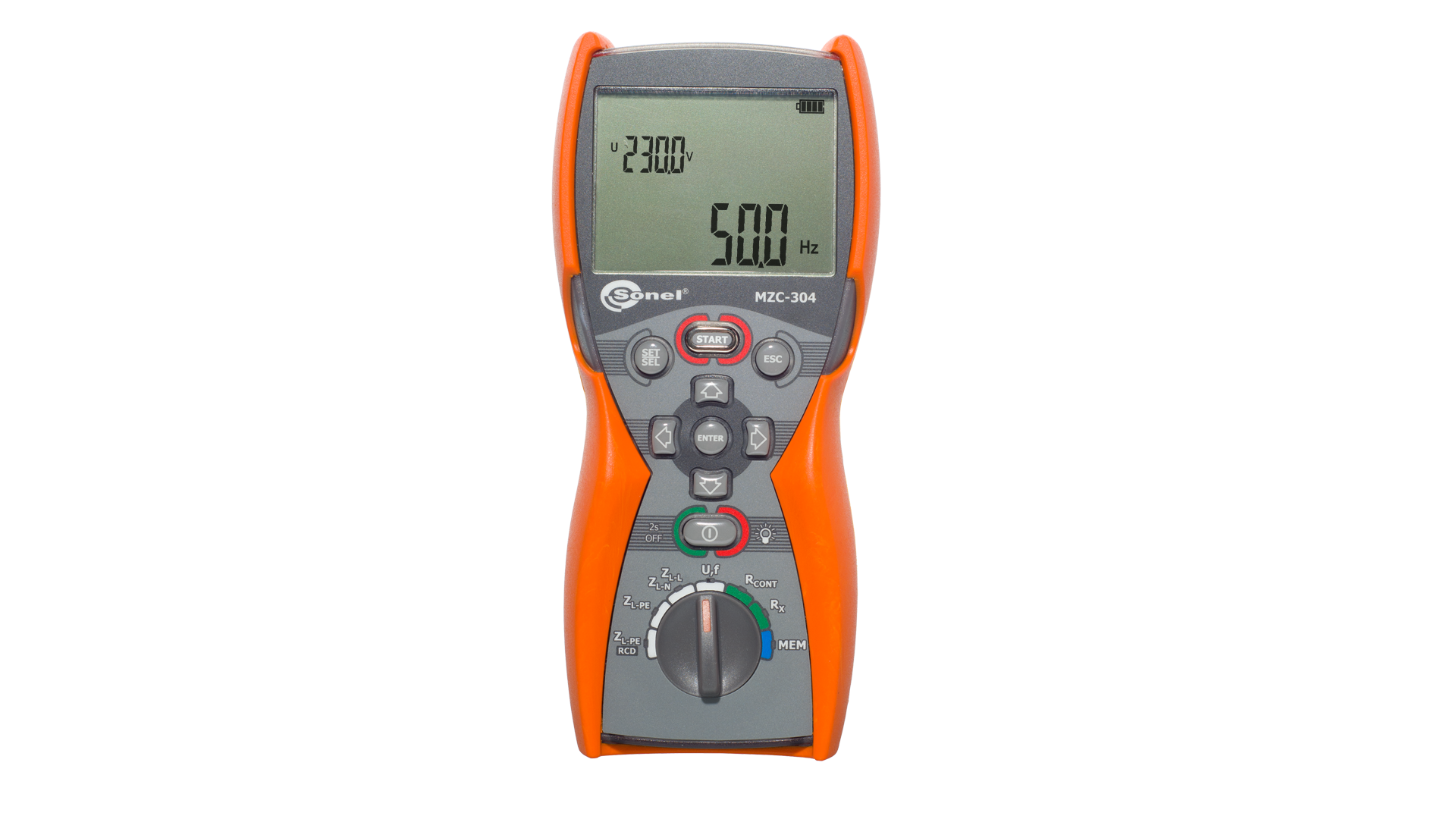

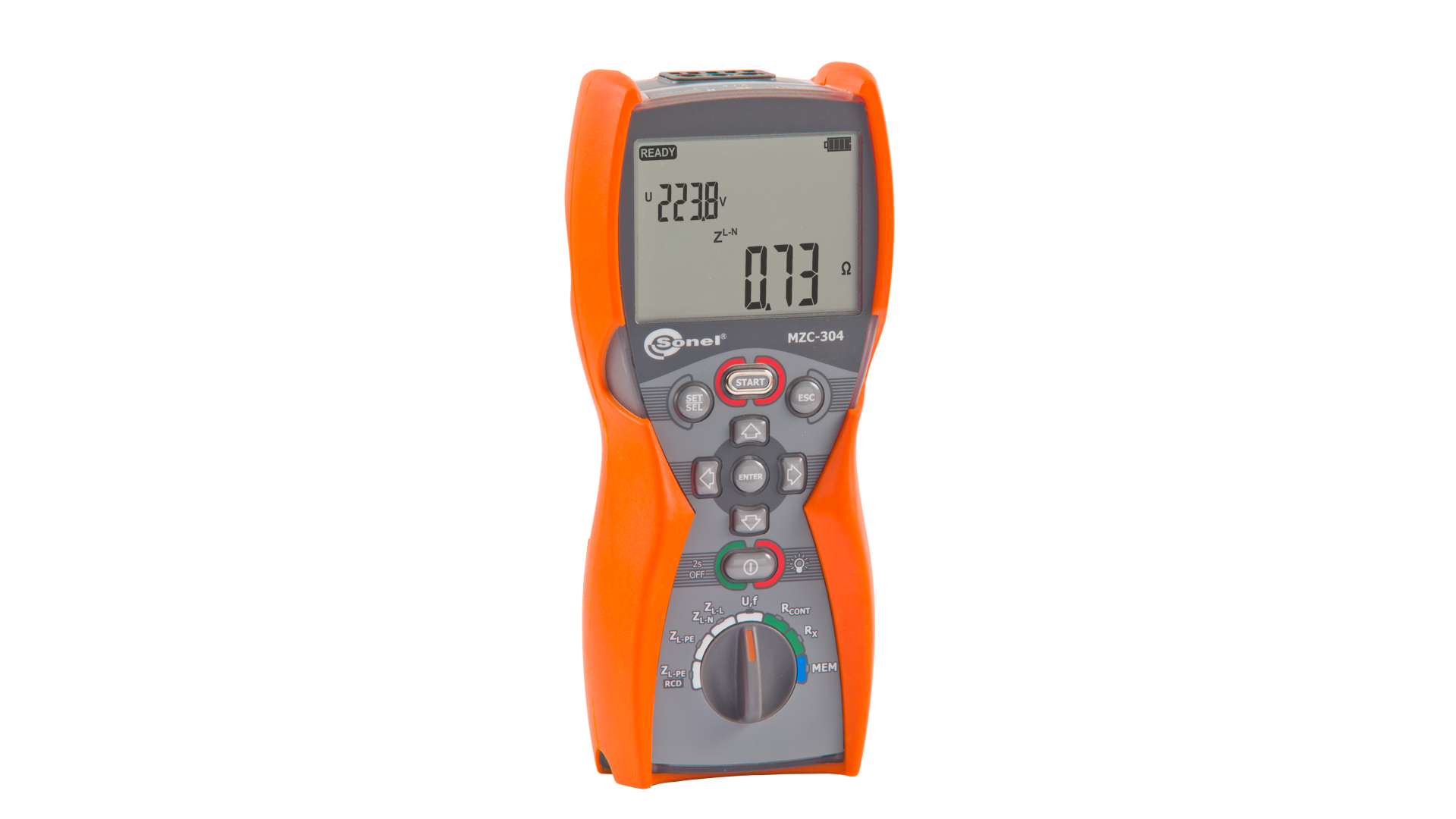

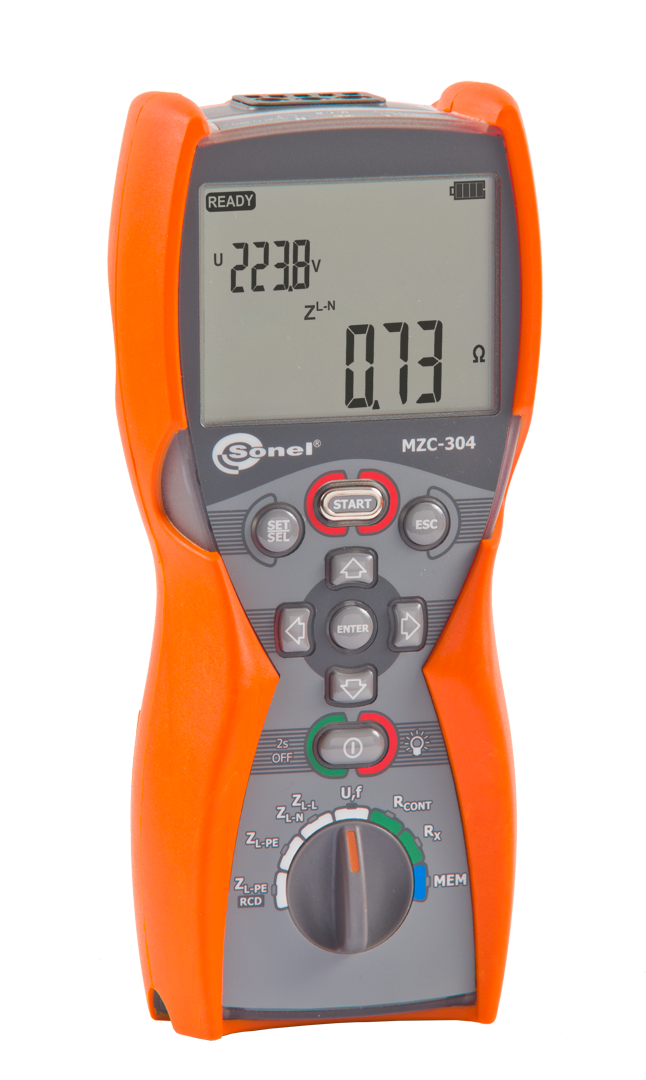

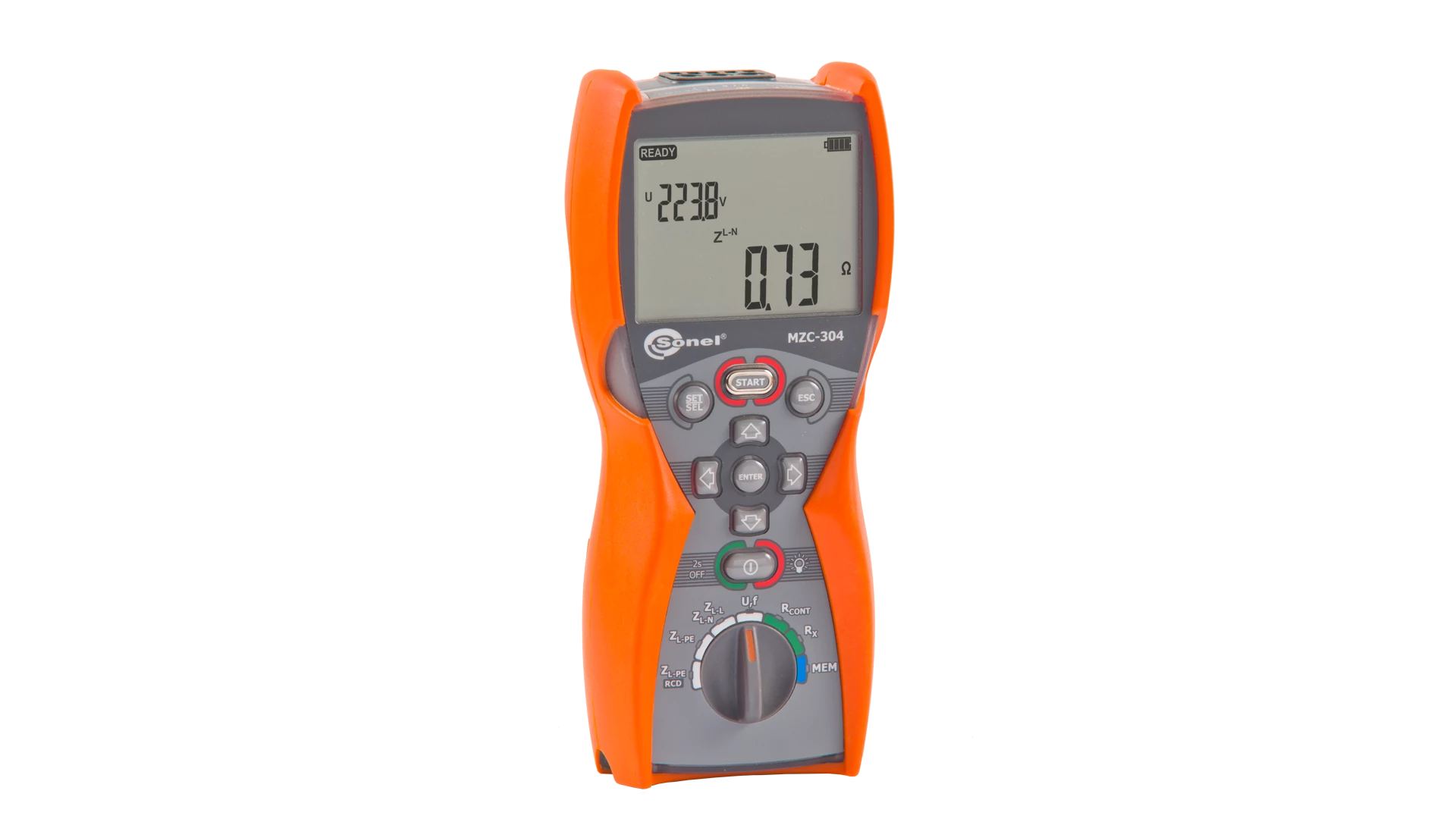

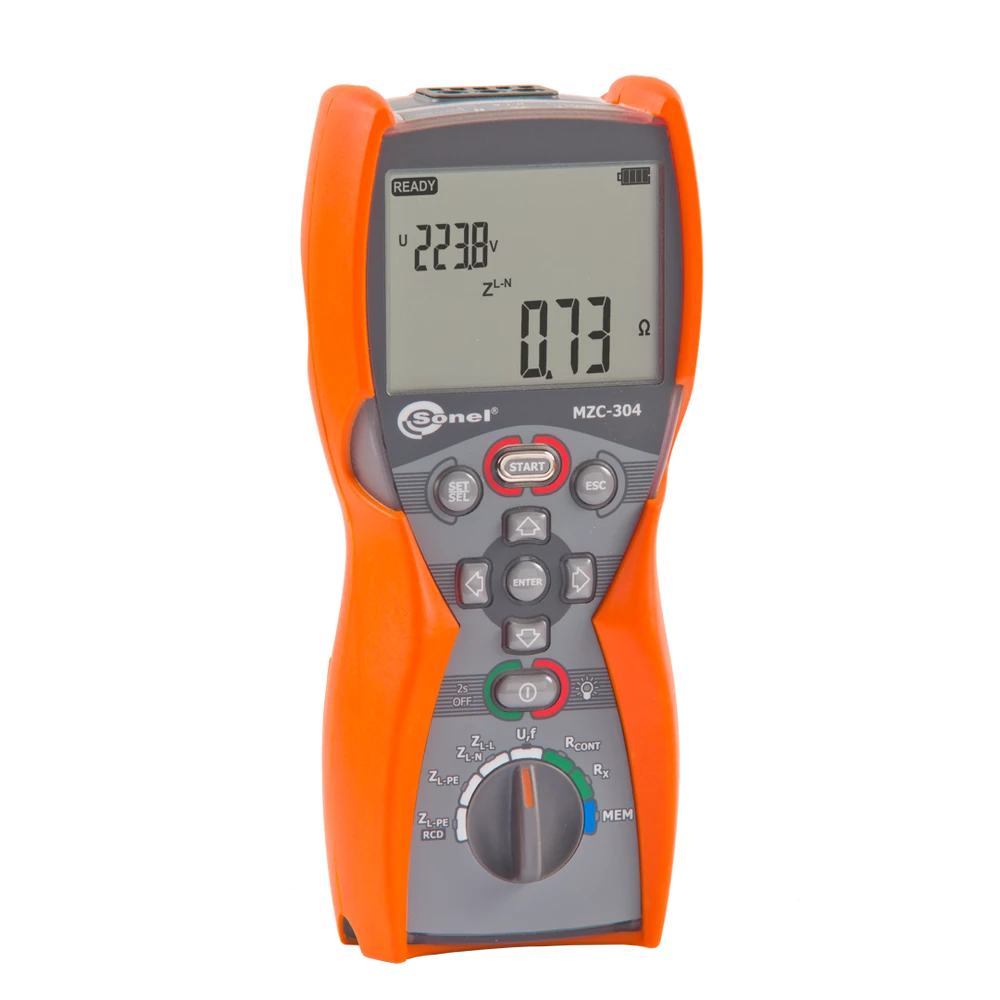

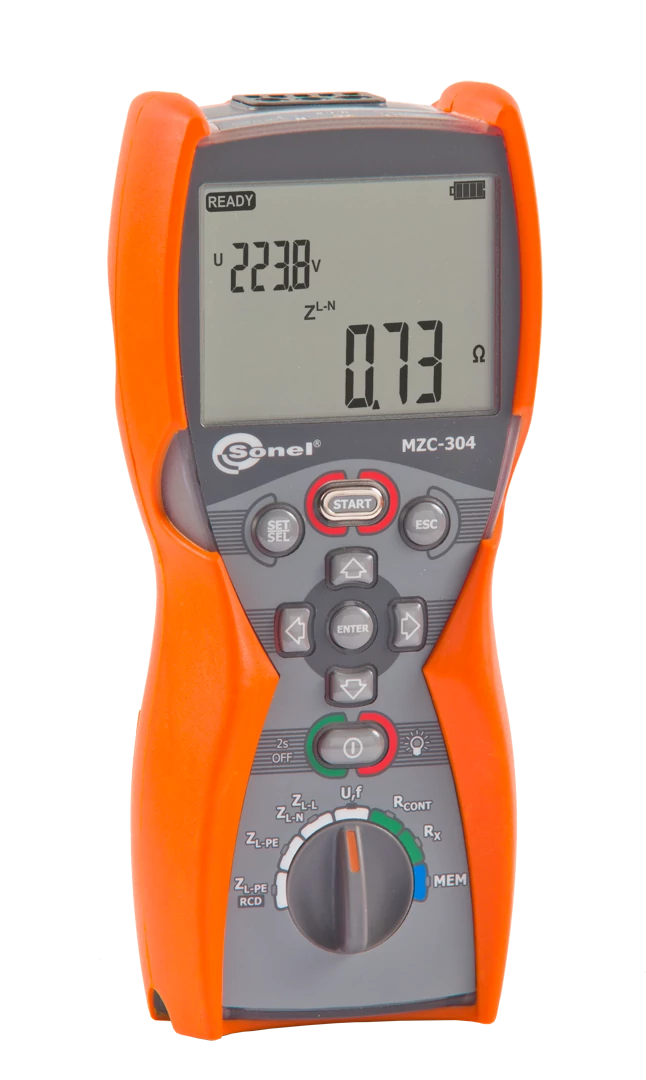

Hurokimpedancia mérése EN 61557 szabvány szerint
- Rövidzárlati hurokimpedancia mérése hálózatokban: 220/380 V, 230/400 V, 240/415 V, 45…65 Hz frekvenciával
- Rövidzárlati hurokimpedancia mérése 15 mA mérőárammal az RCD kioldása nélkül
Az aljzatban az L és N fordított bekötésének detektálása és automatikus megfordítása a készülékben.
Csatlakozások és védelmi áramkörök ellenállásának mérése
- Ellenállás mérése ±200 mA mérőárammal
- A tesztvezetékek ellenállásának kompenzálása - bármilyen hosszúságú mérővezetékkel használható
- Kis-áramú ellenállás mérése akusztikus jelzéssel
PE vezeték gyors ellenőrzése érintőelektródával
Hálózati feszültség és frekvencia mérés
Vezeték nélküli kommunikáció (Bluetooth)
A készülék megfelel az EN 61557 szabvány előírásainak

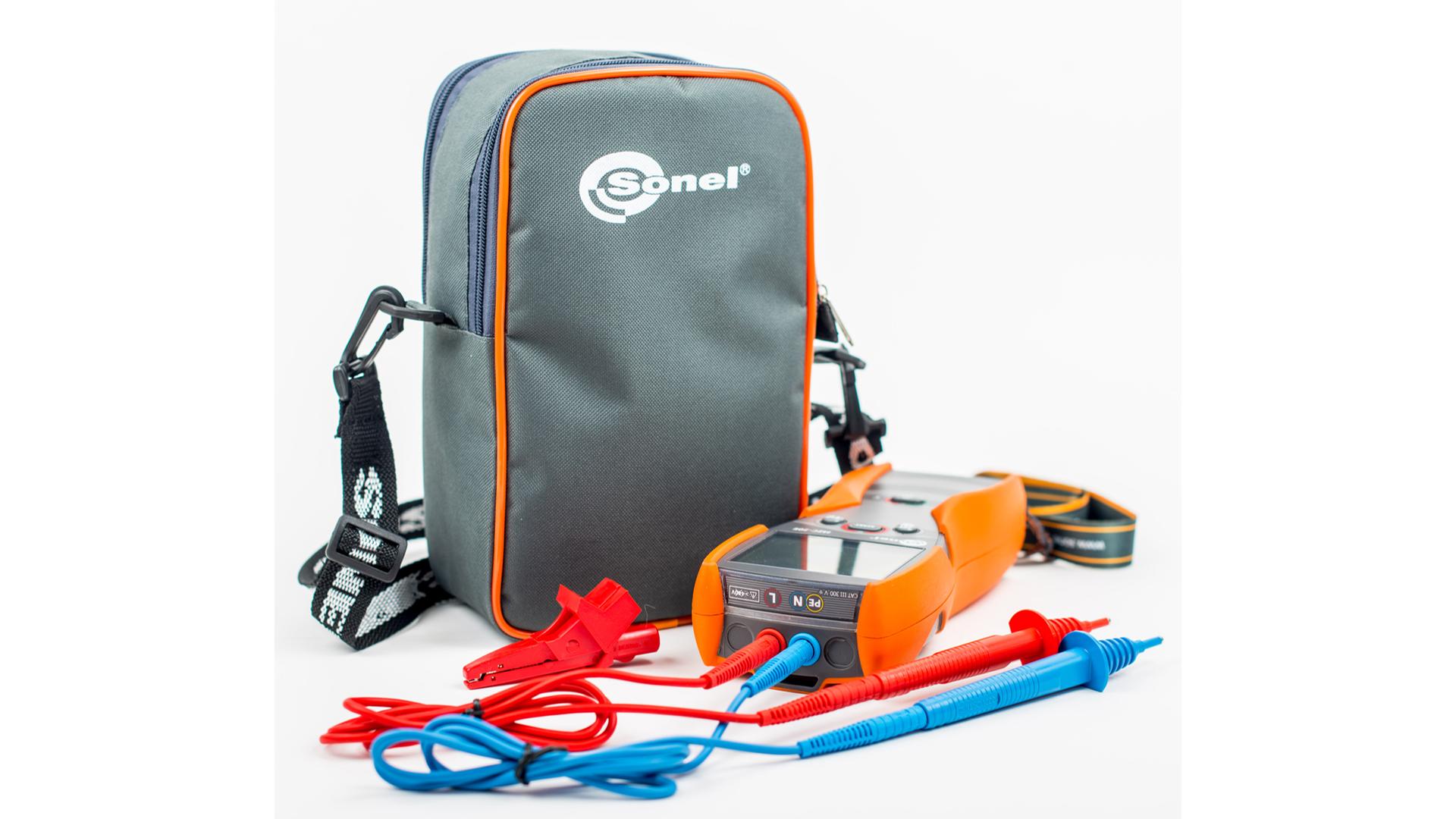

Tartozékok
- UNI-Schuko adapter (WS-05)
- Tesztvezeték banándugóval, 1,2 m, piros
- Tesztvezeték banándugóval, 1,2 m, sárga
- Tesztvezeték banándugóval, 1,2 m, kék
- Mérőcsúcs banán csatlakozóval, piros
- Mérőcsúcs banán csatlakozóval, kék
- Krokodil csipesz KO2, sárga
- Hordtáska M6
- Heveder
- Használati utasítás
- Kalibrációs bizonyítvány
Technikai adatok
| Szigetelés fajtája | Kettős szigetelés EN 61010-1 és IEC 61557 szerint |
| Mérési kategória | IV 300 V (III 600 V) EN 61010-1 szerint |
| Mechanikai védelem EN 60529 szerint | IP67 |
| Tápellátás | 4 x AA elem, vagy akkumulátor |
| Méret | 220 x 98 x 58 mm |
| Tömeg | ~ 0,6 kg |
| Mérések száma | >5000 (2 mérés/másodperc) |
| Memória | 990 cella (10 000 érték) |
| Minőségbiztosítási szabványok | ISO 9001 |
| Szabványmegfelelőségek | EN 61557, EN 61326-1, EN 61326-2-2 |
Specifikációk
Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L, Ellenállás és reaktancia mérése
Hurokimpedancia mérése ZS
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(5% m.é. + 3 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(5% m.é. + 3 digit) |
| 200...1999 Ω | 1 Ω | ±(5% m.é. + 3 digit) |
- Névleges üzemi feszültség: UnL-N / UnL-L: 220/380 V, 230/400 V, 240/415 V
- Feszültség tartomány: 180…270 V (ZL-PE i ZL-N esetén) és 180…460 V (ZL-L)
- Névleges hálózati frekvencia: fn: 50 Hz, 60 Hz
- Frekvencia tartomány: 45...65 Hz
- Max. mérőáram: 7,6 A 230 V esetén (3x10 ms), 13,3 A 400 V esetén (3x10 ms)
- PE helyes bekötésének ellenőrzése érintő elektróda segítségével (ZL-PE, ZL-PE(RCD))
- Rövidrezárási áram számítása névleges feszültségnél
Hurokellenállás RS és reaktancia mérése XS
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(5% m.é. + 5 digit) ZS értékre |
| 20,0...199,9 Ω | 0,1 Ω | ±(5% m.é. + 5 digit) ZS értékre |
- Kiszámítva és megjelenítve ZS <200 Ω-ra
Hurokimpedancia ZL-PE RCD mérése - A megszakító kioldása nélkül
Hurokimpedancia mérése ZS
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(6% m.é. + 10 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% m.é. + 5 digit) |
| 200...1999 Ω | 1 Ω | ±(6% m.é. + 5 digit) |
- IΔN < 30 mA-es RCD-k nem oldanak ki
- Névleges üzemi feszültség Un: 220/230/240 V
- Feszültség tartomány: 180…270 V
- Névleges hálózati frekvencia: fn: 50 Hz, 60 Hz
- Frekvencia tartomány: 45...65 Hz
- PE helyes bekötésének ellenőrzése érintő elektróda segítségével
- Rövidrezárási áram számítása névleges feszültségnél
Hurokellenállás RS és reaktancia XS mérése (ZL-PE RCD)
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(6% m.é. + 10 digit) ZS értékre |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% m.é. + 5 digit) ZS értékre |
- Kiszámítva és megjelenítve ZS <200 Ω-ra
Alacsony feszültségű ellenállás mérés
Védővezetők és ekvipotenciális kötések folytonosságának mérése ±200 mA mérőárammal
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(2% m.é. + 3 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(2% m.é. + 3 digit) |
| 200...400 Ω | 1 Ω | ±(2% m.é. + 3 digit) |
- Feszültség a nyitott terminálokon: <4...9 V DC
- Kimeneti áram R <2 Ω esetén: min. 200 mA (ISC: 200...250 mA)
- A tesztvezetékek ellenállásának kompenzálása
- Mindkét árampolarizáció mérése
Kisáramú ellenállás mérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...199,9 Ω | 0,1 Ω | ±(3% m.é. + 3 digit) |
| 200...1999 Ω | 1 Ω | ±(3% m.é. + 3 digit) |
- Feszültség a nyitott terminálokon: <4...9 V DC
- Kimeneti áram ISC < 8 mA
- Hangjelzés <30 Ω ± 50%
- A tesztvezetékek ellenállásának kompenzálása
Feszültségmérés (AC)
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0 V...299,9 V | 0,1 V | ±(2% m.é. + 6 digit) |
| 300 V...500 V | 1 V | ±(2% m.é. + 2 digit) |
- Frekvencia tartomány: 45...65 Hz
- Mintavételezési sebesség: 2/másodperc
Frekvenciamérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 45,0 V...65,0 Hz | 0,1 Hz | ±(0,1% m.é. + 1 digit) |
- Feszültség tartomány: 50... 500 V
m.é. = mért érték
