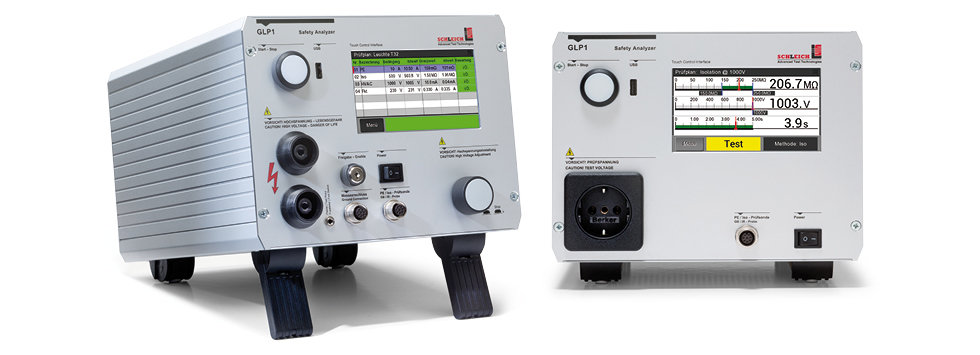

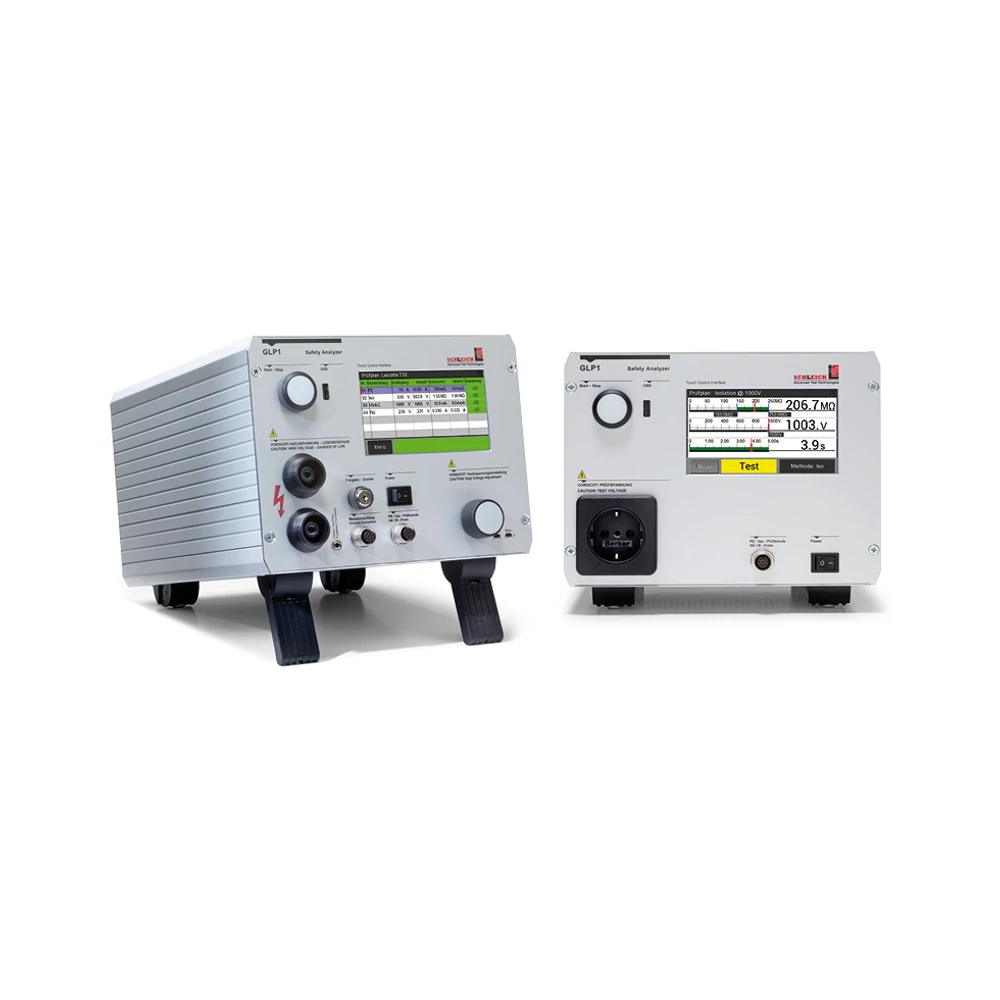

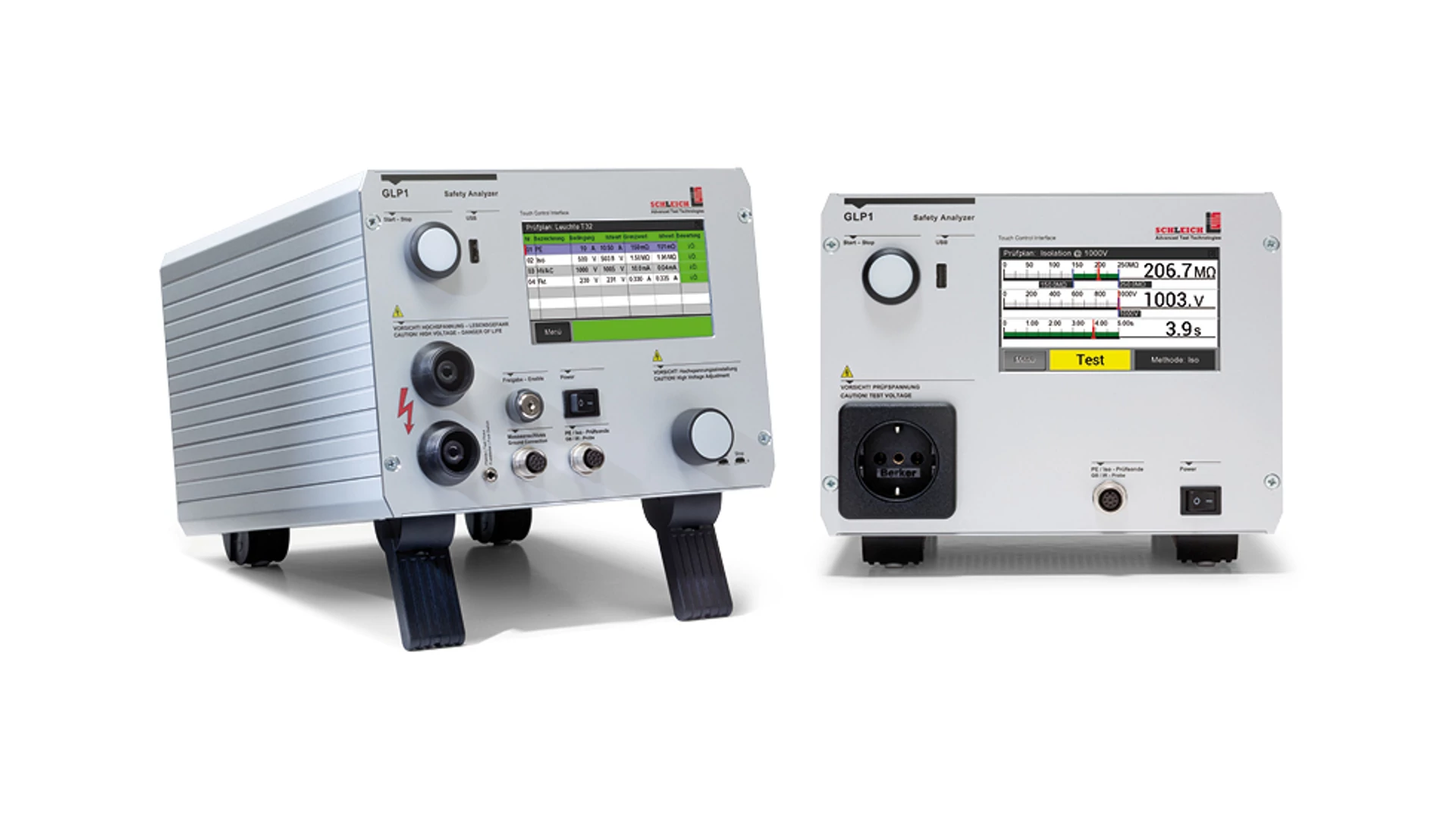

Schleich GLP1-g - PE vezető, szigetelés-, nagyfeszültség- és funkcióteszter

PE vezető, szigetelés, nagyfeszültség és funkcióvizsgáló készülék

A világ legkisebb biztonsági tesztere!

Több mint 50 féle összeállításban elérhető egyszerű- és multiteszterként a legkülönfélébb tesztelési felhasználásokra és elvárásokhoz.

Élvonalbeli. Többfunkciós. Kompakt.

A GLP1-g-t arra tervezték, hogy mindenféle elektromos terméket és szigetelőrendszert teszteljen egyetlen eszközzel. Több mint 50 eszközkonfiguráció kínál megoldást a legkülönfélébb tesztelési feladatokra, és ezért speciális alkalmazási követelményeknek is megfelel.

A GLP1-g tesztkészülékek ideálisan fel vannak szerelve gyártási, laboratóriumi, tesztterületi, minőségbiztosítási, automatizálási és sok más alkalmazásokhoz. A funkciók testreszabott konfigurációja lehetővé teszi, hogy üzleti céljait hatékonyan, megbízhatóan és biztonságosan érje el.

Fedezze fel a teljesítmény eddig elérhetetlen szintjét ebben az eszközosztályban. A népszerű és bevált GLP1 tesztkészülék továbbfejlesztett modellje lehetővé teszi, hogy egyéni tesztterveket készítsen, és az eredményeket közvetlenül a készülékben tárolja. Az új funkciók sokasága, mint például a lenyűgöző új, 5 hüvelykes érintőkijelző nem hagy kívánnivalót maga után.

Mérnökeink csak a legkorszerűbb technológiákat alkalmazzák tesztelőinkben. Már 1995-ben mi lettünk az első gyártók, akik felhasználóbarát érintőképernyőkkel szerelték fel tesztberendezéseinket.

Vállalati politikánknak megfelelően az összes hardvert és szoftvert házon belül fejlesztjük, és teljes egészében Sauerland-i létesítményeinkben gyártjuk, kiküszöbölve a hosszú ellátási láncok kockázatát. A SCHLEICH technológiai úttörő a modern nagyfeszültségű, biztonsági és funkcionális tesztelésben.

Gondosan kiegyensúlyozott termékportfólió.

Több mint 50 eszközkonfiguráció kínál tesztmódszer-kombinációkat az alkalmazások széles skálájához.

Funkciók és technológia

Tesztelő munkaállomások
Az alkalmazási területtől függően manuálisan is végezhet vizsgálatokat laboratóriumban, javítóműhelyben vagy kézi próbapadon:
Félautomata alkalmazás tipikus tesztelési feladatokhoz a gyártásban, pl. PE tesztszondákkal.
Teljesen automatikus integráció a gyártósorba.

Tesztcsatlakozások
A készülék elülső lapján különböző típusú csatlakozók érhetők el hálózati konnektorokhoz, mérőszondákhoz vagy nagyfeszültségű mérőpisztolyokhoz. Szükség esetén további tesztcsatlakozók, például 10 pólusú csatlakozó is hozzáadhatók a készülék hátuljához. Ezekkel össze lehet kötni pl. az univerzális csatlakozódobozokat, tesztelő állomásokat.

Vizsgálati módszerek átállása
Az ALL-IN-1 tesztkészülékben a beépített vizsgálati módszerek automatikusan átkapcsolódnak a tesztcsatlakozások vagy tesztszondák között. A teszt megkezdése előtt a vizsgálandó tárgy összes elektromos csatlakozása csatlakoztatható a vizsgálókészülékhez, így elkerülhető a mérővezetékek időigényes manuális átkötése minden egyes vizsgálati lépés után.

Dinamikus adattárolás
A beépített memóriában legfeljebb 1000 tesztterv konfiguráció és teszteredmény tárolható, összesen legfeljebb 790 tesztlépéshez.

Mérési technológia
Pontos és gyors mérések, TrueRMS mérések, effektív és csúcsérték mérések, effektív és látszólagos teljesítmény mérések cosφ

Vizsgálati eredmények tárolása

Tárolás Excel formátumban – PrintCom 7
A vizsgálati eredményeket közvetlenül a csatlakoztatott számítógépen, Excel formátumban tárolhatja a PrintCom 7 segítségével. A PrintCom 7 segítségével tesztjelentéseket készíthet saját, személyre szabott vállalati formátumában. Számítógépét RS232-n, USB-n vagy Etherneten keresztül csatlakoztathatja a GLP1-g-hez.

Tárolás CSV formátumban – PrintCom G2
A vizsgálati eredményeket közvetlenül a csatlakoztatott számítógépen tárolhatja CSV formátumban a PrintCom G2 segítségével, így létrehozhat egy megfelelő tesztjelentést, amely minden lényeges információt tartalmaz. A számítógépét Etherneten keresztül csatlakoztathatja a GLP1-g-hez.

Távvezérlés

Kommunikáció I/O-n keresztül

• digitális I/O, (24 V bemenet/kimenet a PLC-hez)
• start
• stop
• eredmények visszaadása
• és mér sok más…

Kommunikáció RS232 / USB / LAN és SCHLEICH kommunikációs protokollon keresztül

• teszttervek betöltése a hálózatról
• teszttervek átvitele az összes vizsgálati lépéssel és paraméterrel
• tesztsorozatok elindítása
• vizsgálati eredményeket visszaadása
• kimenetek beállítása
• bemenetek ellenőrzése
• és még sok más …

Kommunikáció LabView illesztőprogramokon keresztül
A SCHLEICH-LabView illesztőprogram lehetővé teszi, hogy szoftvere kommunikáljon a GLP1-g-vel.
Letölthet egy teszttervet, kezdeményezhet tesztet és megkaphatja a teszteredményeket.

Technikai jellemzők

Mérési technológia

• pontos méréstechnika
• TrueRMS mérések

PE/GB-ellenállás AC

• 1 – 10, 1 – 30, 1 – 40, 1 – 75 A AC, állítható tesztfeszültség, elektronikusan vezérelt
• 6/12 V AC, állítható szakadási feszültség
• 0 – 1.200 mΩ
• PE/GB-ellenállás vagy feszültségesés

PE/GB-ellenállás DC

• 1 – 40 A DC, állítható tesztfeszültség, elektronikusan vezérelt
• 0 – 6 Ω

Szigetelési ellenállás

• 50 – 1000 V DC, állítható tesztfeszültség, elektronikusan vezérelt
• max. 2 mA, biztonsági áramkorlát
• 100 kΩ – 10 GΩ

Nagyfeszültségű AC

• 50 – 6000, 100 – 12 000, 125 – 15 000, 250 – 30 000, 400 – 50 000 V AC, állítható, elektronikusan vezérelt
• 200 mA-ig vagy biztonsági áramkorláttal 3 mA-ig
• rámpa-/feszültségprofil növekvő feszültséggel
• valódi effektív érték és csúcsérték mérés

Nagyfeszültségű DC

• 50 – 4000, 50 – 6000, 1000 – 10 000 V DC, állítható, elektronikusan vezérelt
• 20 mA-ig vagy biztonsági áramkorláttal 10 mA-ig
• effektív és látszólagos teljesítménymérés
• rámpa-/feszültségprofil növekvő feszültséggel
• csúcsérték mérés

Funkció tesztelés

• 12 – 250 V AC, állítható tesztfeszültség, elektronikusan vezérelt
• biztonsági transzformátorral
• max. 5 A
• cosφ
• effektív, meddő és látszólagos teljesítmény mérés
• max. 1250 W, 1250 VA, 1250 VAR
• rövidzárlati teszt az L és N között
