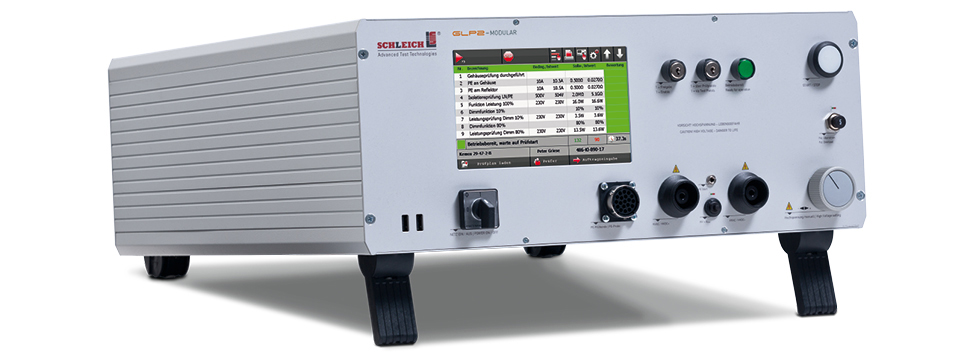

Schleich GLP2-MODULAR - 25 az 1-ben Biztonsági és funkcióteszter

moduláris - ügyfélspecifikus - VDE / EN / UL… - kézi és automatikus - gyártás - automatizálás - laboratórium - minőségbiztosítás
Cikkszám: GLP2MODULAR
Elérhetőség: Rendelhető
Szállítási díj: 1.990 Ft
Átlagos értékelés: Nem értékelt

Leírás

Kombinált teszter, akár 25 vizsgálati funkcióval

Modulárisan az Ön igényeire szabva! Kérjen személyre szabott árajánlatot ügyfélszolgálatunktól!

„Minden az egyben” teszter akár 25 integrált vizsgálati módszerrel.

  • PE / GB teszt akár 200 A-ig
  • Szigetelési ellenállás mérés akár 10 kV-al
  • Nagyfeszültségű AC teszt akár 100 kV-al
  • Nagyfeszültségű DC teszt akár 100 kV-al
  • Szivárgási áram mérés 30 mA - 1 MHz
  • Orvosi szivárgási áram mérés 30 mA - 1 MHz
  • Funkcióteszt 1 és 3 fázisú berendezéseken 120 A-ig
  • A biztonsági és funkcionális tesztek minden kombinációjára
  • Testreszabható, konfigurálható teszterek és személyreszabott megoldások
  • 1 és 3 fázisú vizsgálati objektumokhoz
  • Akár 250 programozható tesztcsatlakozás
  • Kapcsoló mátrix modulok minden típusú vizsgálati módszerhez
  • Ethernet, WLAN, USB és soros interfész
  • integrált „PLC-funkcionalitás” szabadon programozható szkriptnyelvvel

Leírás

Testreszabott modularitás.

A GLP2-MODULAR korlátlan lehetőségeket kínál egy tesztelő konfigurálására, amely tökéletesen megfelel az ügyfelek egyedi specifikációinak és elvárásainak.

Az egyedülálló többkombinációs lehetőség a Schleich moduláris koncepción alapul. Ezt a koncepciót testreszabott, költséghatékony tesztelők létrehozására fejlesztették ki, amelyek tökéletesen megfelelnek az Ön igényeinek és alkalmazásainak.

Ezt a modularitást úgy valósítják meg, hogy az összes vizsgálati módszert egyetlen kompakt teszterbe építik be, ahelyett, hogy több nagy tesztert telepítenének egy nagy szekrénybe.

A SCHLEICH műszerek egyik jellemzője az integrált, automatikus váltás a kisfeszültségű és a nagyfeszültségű tesztek között. Így a tesztobjektumot automatikusan, egyetlen tesztáramban lehet tesztelni anélkül, hogy a tesztcsatlakozásokat újra kellene kapcsolni.

A tesztelő intuitív és egyszerű szoftvereinek köszönhetően ideális sorozatgyártáshoz eredménydokumentációval és anélkül egyaránt. Laboratóriumi típusvizsgálatokhoz és anyagvizsgálatokhoz is használható.

Technológia

Automatizálás és interfészek

  • digitális I / O, (bemenet / kimenet 24 V - PLC-hez)
  • RS232 a SCHLEICH kommunikációs protokollon keresztül
  • LAN a SCHLEICH kommunikációs protokollon keresztül
  • LAN SCPI parancsokon keresztül
  • LAN TCP / IP kommunikáción keresztül (egyedi speciális szoftver szükséges)
  • PROFIBUS
  • PROFINET
  • EtherCAT
  • CANopen

Specifikációk

Mérési technológia

  • Precíz és gyors mérések
  • TRMS mérés
  • R.M.S.- és csúcsérték mérés
  • Effektív és látszólagos árammérés, cosφ
  • Effektív és látszólagos teljesítménymérés

PE / GB ellenállás mérés AC

  • 10-200 A AC, állítható, elektronikus vezérlésű
  • 6, 12, 18 V AC

PE / GB ellenállás mérés DC

  • 10-200 A DC, állítható, elektronikus vezérlésű

Szigetelés mérés DC

  • Szigetelési ellenállás
  • 30-10 000 V DC, állítható, elektronikus vezérlésű
  • 100 KΩ-10GΩ

Nagyfeszültségű mérés AC

  • 50-100 000 V AC, állítható, elektronikus vezérlésű
  • Biztonsági áramkorlátozással max. 3 mA
  • Biztonsági áramkorlátozás nélkül max. 2 A
  • Beépített ARC detektálás

Nagyfeszültségű mérés DC

  • 50-100 000 V DC, állítható, elektronikus vezérlésű
  • Biztonsági áramkorlátozással max. 4 mA
  • Biztonsági áramkorlátozás nélkül max. 100 mA

Funkcióteszt AC

  • 1 és 3 fázisú berendezésekhez
  • 1-690 V AC
  • max. 120 A
  • Látszólagos, aktív és reaktív / üresjárati teljesítmény
  • cos φ
  • Beépített rövidzárlat teszt

Funkcióteszt DC

  • 1-500 V AC
  • max. 120 A
  • Beépített rövidzárlat teszt

Szivárgási áram

  • az EN 60990, EN 60601 és UL mérő áramkörök szerint
  • 0,1 μA – 30 mA
  • Frekvenciatartomány 1 MHz-ig
  • Orvosi műszerek
    • a beteg szivárgási áramának mérése
    • érintőáram mérés - 2 tesztszonda között
    • 8 beteg interfész - kérésre bővíthető
    • két tesztszonda csatlakozás
    • szigetelt érintkezők S2 és S3

Ekvivalens szivárgási áram

  • szabvány szerint bármilyen névleges feszültségre való átalakítással

Maradék feszültség

  • 1 és 3 fázis

Ellenállás mérés

  • 1 mΩ-500 MΩ

Induktivitás mérés

  • Induktivitás mérés integrált mérőhídon keresztül
  • 4 vezetékes módszer

Kapacitás mérés

  • Kapacitás mérés integrált mérőhídon keresztül
  • 4 vezetékes módszer

Belső ellenállás mérés

  • Az akkumulátor belső ellenállása
  • 1 μΩ – 10 Ω
  • 4 vezetékes módszer
