Adatlap
Leírás

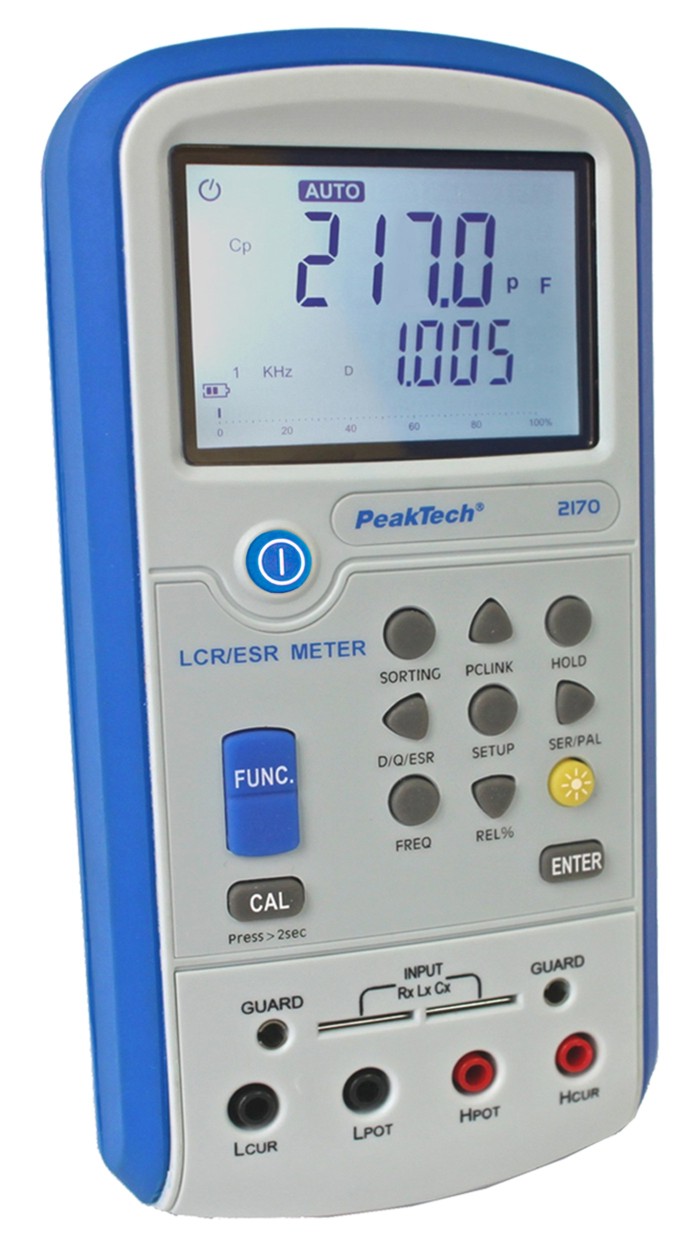

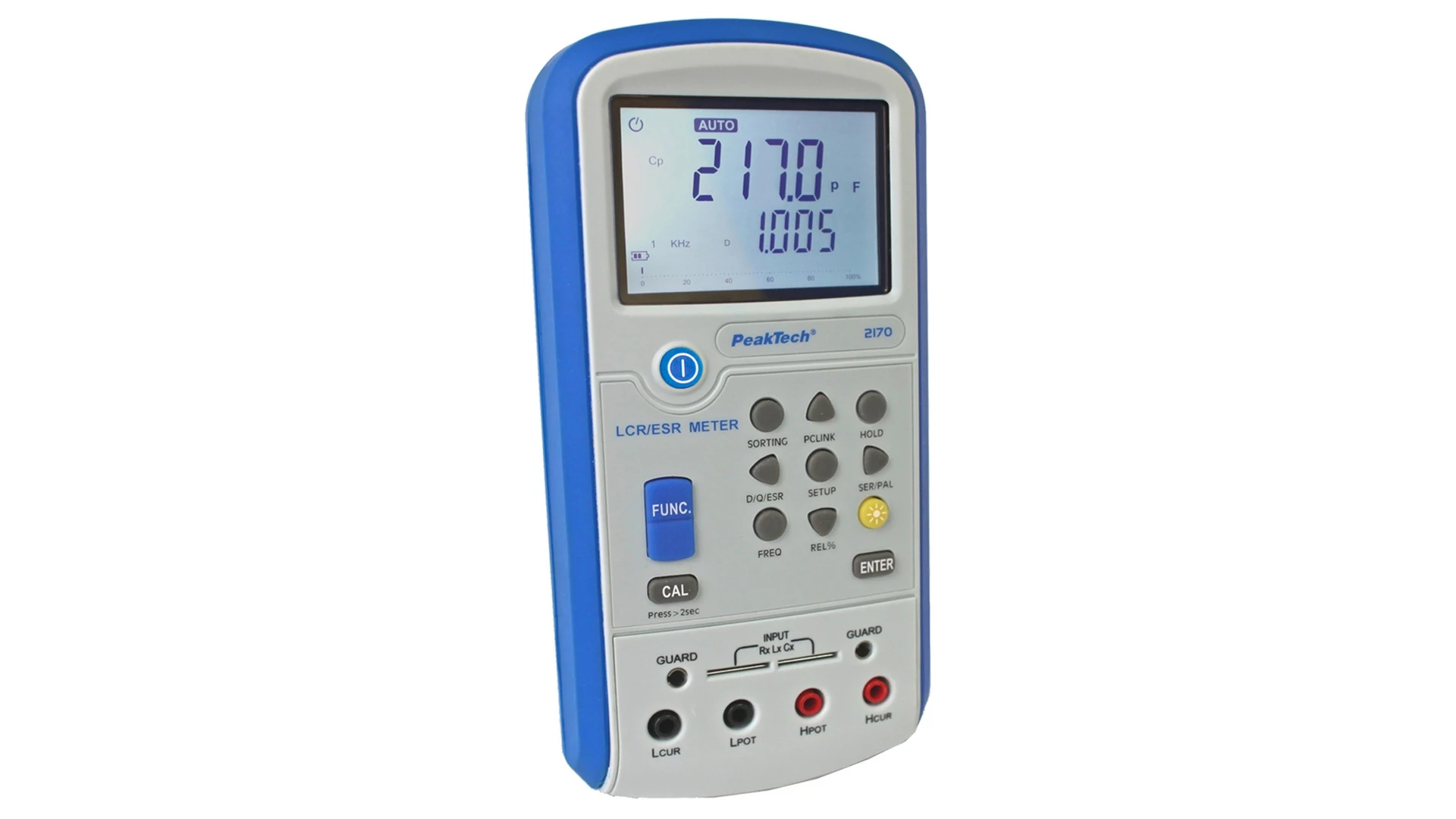

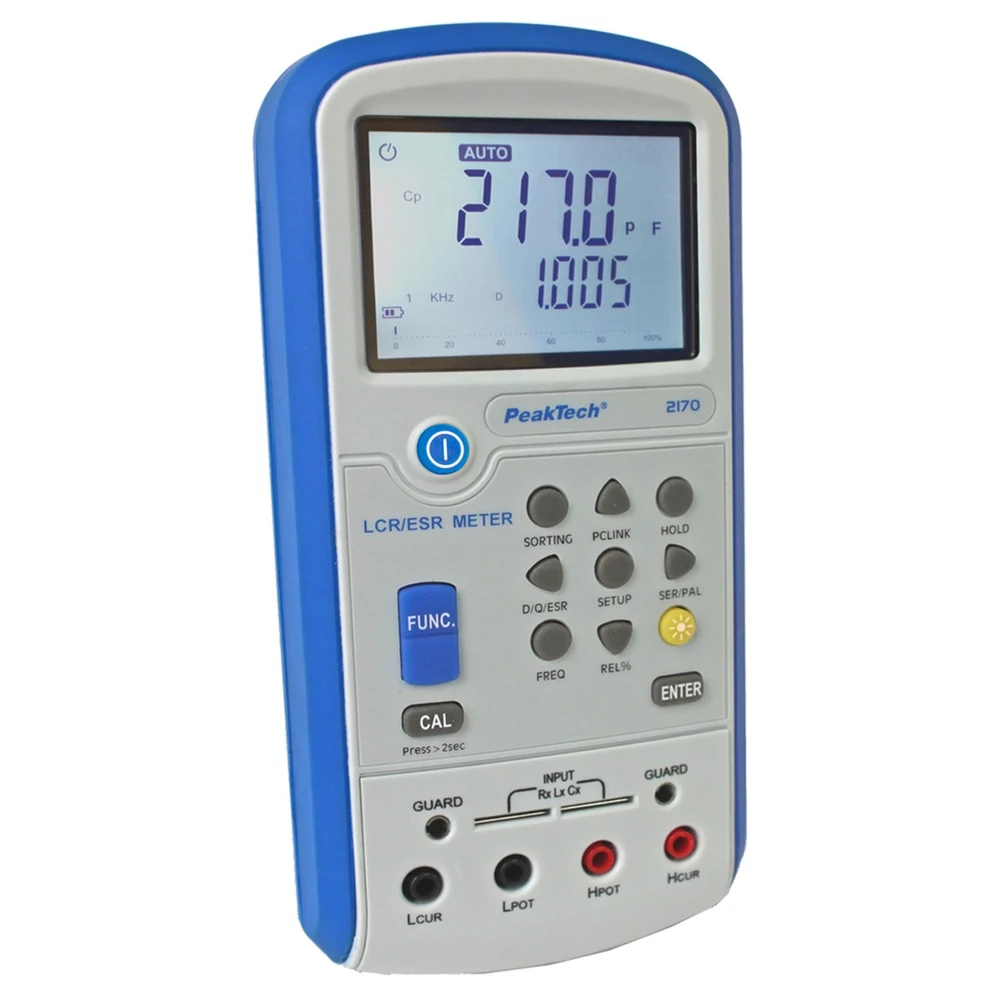

Ez az LCR és ESR mérő műszer rengeteg funkcióval van felszerelve, mely ideálissá teszi komponensek ellenőrzésre munkaállomásokon és javítási, karbantartási feladatokra egyaránt. A multifunkciós kijelző bargraph-al és a 100 kHz-es max. mérési frekvenciának köszönhetően rendkívül precíz munkát tesz lehetővé. A mellékelt PC szoftverrel lehetőség van a mérési eredmények számítógépen való tárolására és kiértékelésére.
- 4 ½ digites multifunkciós kijelző bargraph-al
- ESR mérés
- Alap pontosság: 0,3 %, 0,01 %-os felbontással
- Automata LCR felismerés
- JÓ/NEM JÓ komponens szortírozási funkció
- Relatív érték mérés, Data-Hold funkció
- Mérőfrekvencia váltás 100/120 Hz, 1, 10, 100 kHz
- Automatikus kikapcsolás
- Önkalibráló funkció
- USB interfész és PC szoftver
Tartozékok
- kelvin csipeszek
- USB kábel
- táska
- elem
- használati utasítás
Specifikációk
| Mérési módok | DCR, Ls, Cs, Lp, Cp, D, Q, Rp, θ, ESR |
| Kapacitás mérési tartomány | 200/2000 pF, 20 nF, 20/200 µF, 2/20 mF |
| Ellenállás mérési tartomány | 20/200 Ω, 2/20/200 kΩ, 2/20/200 MΩ |
| Induktivitás mérési tartomány | 20/200/2000 µH, 20/200 mH, 20/2000 H, 20 kH |
| DCR | 200 Ω - 200 MΩ |
| ESR | 0.00 Ω - 20.0 MΩ |
| θ fázis szög | -180° - +180 ° |
| D/Q | 0.001 ~ 1999 |
| Mérési frekvenciák | 100/120 Hz; 1/10/100 kHz |
| Üzemi feszültség | 6 x 1.5 V AAA elem; 12 V/500 mA opcionális adapter |
| Méretek (Sz x Ma x Mé) | 100 x 210 x 45 mm |
| Tömeg | 495 g |
Műszaki adatok
| Mérési tartomány (Ohm) | 20 MΩ |
| Pontosság (Ohm) | 0.3 % |
| Min. felbontás (Ohm) | 0.001 Ω |
| Mérési tartomány (F) | 20 mF |
| Pontosság (F) | 0.3 % |
| Min. felbontás (F) | 1 pF |
| Mérési tartomány (H) | 20 H |
| Pontosság (H) | 0,3 % |
| Min. felbontás (H) | 0,001 µH |
| Digitális skála | Igen |
| Mérési frekvencia | 100Hz…100kHz |
| Interfész | USB |
| Tápellátás | 6 x 1,5 V AAA elem |
| Kijelző (digitek) | 20.000 |
| Méret | 100x210x45mm |
| Tömeg | 495g |
Értékelés
1 értékelés
Írja meg véleményét!
Jáger Viktor
|
Igazolt vásárlás
2022. 11. 11.
Alapvetően jó felépítésű, egyszerűen használható, könnyen megérthető műszer. Mostanában sokat mértem vele, picit ez is zabálja az elemet, de azért elviselhető. Nyilván függ attól, mennyit van használva. Nagy a mérési terjedelme, viszonylag alacsony ellenállás értékeket is képes pontosan mérni. Tetszik benne, hogy saját maga automatikusan eldönti, hogy párhuzamos, vagy soros helyettesítő kép alapján számolja a mérőkör L, R és C tagjait. Ha nem tetszik, váltogathatok köztük. Alapvetően a négy vezetékes mérési mód szintén jó megoldás, szemben az olcsóbb és egyszerűbb két vezetékes módszereknél. Robbanásbiztos berendezések gyújtószikra mentes tápegységei terhelőkörének vizsgálataihoz vettem, erre bevált.
A hátrányok: A kalibráláshoz adott lapocsa elejét ha gyárilag ék alakúra készítik, könnyen bedugható lenne a résbe. Mivel ez egyszerűen egy kb. 1mm vastag nyomtatott áramköri lapból lett kialakítva, nehezen megy a csatlakozóba, azt ügyesen mozgatva kell betolni, mert elgörbítheti az érintkezőt. A PC szoftvert nem sikerült felepítenem, vagy ha sikerült, akkor az nem működik, telepítése körülményes, az útmutató nem igazán használható segítség. Egyébként meg teljesen felesleges is. Eddig nem bántam meg. Remélem segíthettem.
A hátrányok: A kalibráláshoz adott lapocsa elejét ha gyárilag ék alakúra készítik, könnyen bedugható lenne a résbe. Mivel ez egyszerűen egy kb. 1mm vastag nyomtatott áramköri lapból lett kialakítva, nehezen megy a csatlakozóba, azt ügyesen mozgatva kell betolni, mert elgörbítheti az érintkezőt. A PC szoftvert nem sikerült felepítenem, vagy ha sikerült, akkor az nem működik, telepítése körülményes, az útmutató nem igazán használható segítség. Egyébként meg teljesen felesleges is. Eddig nem bántam meg. Remélem segíthettem.
