Leírás

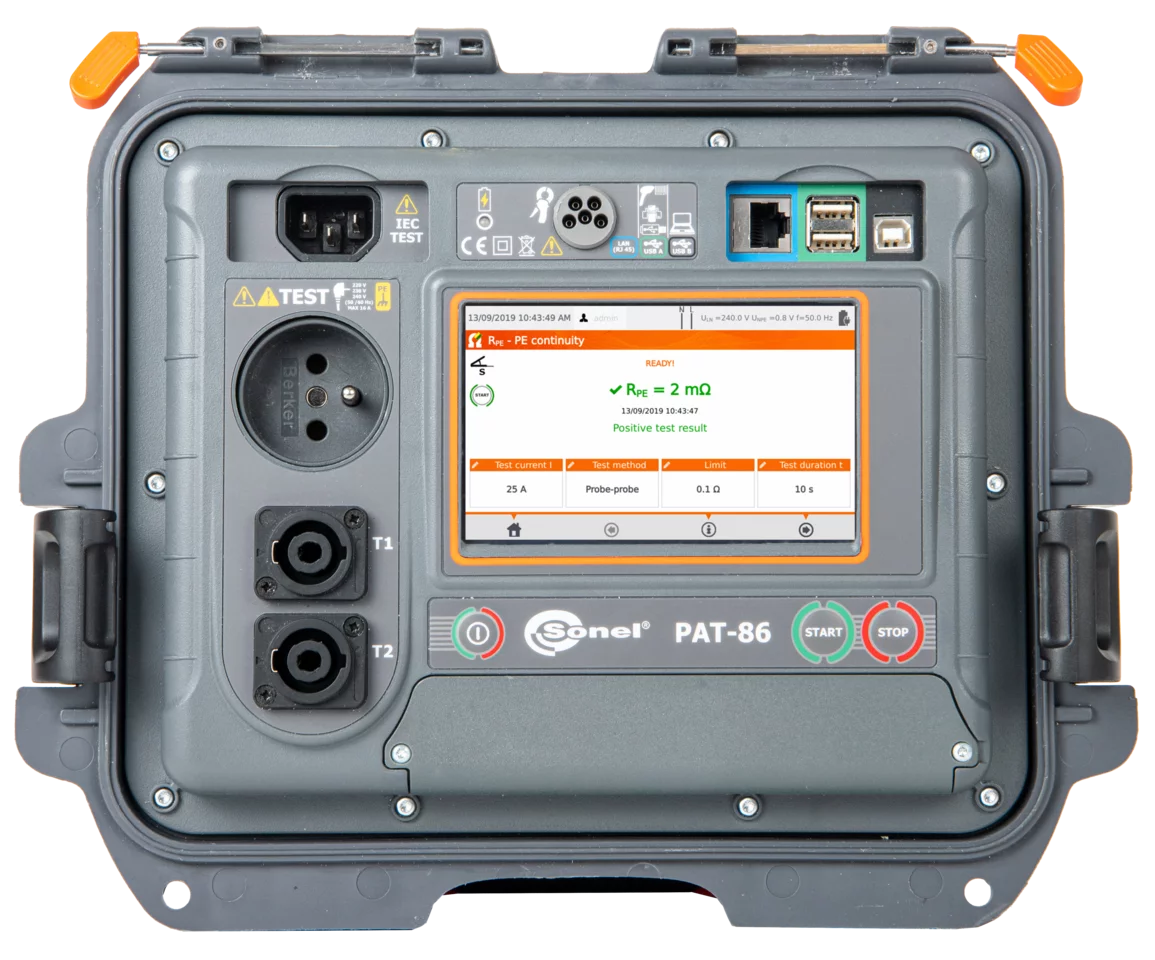

Biztosítsa a hegesztő- és elektromos berendezések biztonságos használatát a Sonel PAT-86 elektromos készülékteszterrel.
A Sonel PAT-86 fejlett mérőműszer tökéletesen alkalmas hegesztőgépek és más elektromos berendezések ellenőrző méréseire. A műszer lehetővé teszi a berendezés biztonságos használatára hatással lévő paraméterek mérését, mint például a védővezetők ellenállása, szigetelési ellenállás, a csatlakozások folytonossága, szivárgási áramok, teljesítmény, RCD és PRCD. A PAT-86 modell kifejezetten a PN-EN 60974-4 szabvány szerinti hegesztőberendezések vizsgálatára szolgál. Lehetővé teszi többek között a hegesztőberendezések névleges feszültségének ellenőrzését üresjárati állapotban, a hegesztőáramkör szivárgási áramát és a primer szivárgási áramot.
Jellemzők
A kiterjedt mérőrendszer lehetővé teszi:
- a hegesztőberendezés paramétereinek mérését:
- a hegesztőberendezések névleges feszültsége terheletlen állapotban,
- a hegesztési áramkör szivárgási áramát,
- primer szivárgási áram,
- a védővezető ellenállásának mérése,
- maradék feszültség mérése,
- a szigetelési ellenállás mérése három pontban,
- helyettesítő, differenciális és érintési szivárgási áram mérése,
- funkcionális vizsgálat,
- RCD és PRCD kapcsolók vizsgálata,
- és még sok más.
Tartozékok
- Tesztvezeték krokodilcsipesszel, 1,8 m
- Tesztvezeték PAT/banán dugó, 1,5 m
- 2 db krokodil csipesz
- Hálózati kábel
- USB kábel
- L-11 hordtáska
- Kalibrálási bizonyítvány
Technikai adatok
| IP védelem | IP40 |
| Tápellátás | 195 V...265 V, 50 Hz |
| Memória | min. 4 Gb |
| Adatátvitel | USB, Wifi, LAN |
| Méretek | 318 x 257 x 152 mm |
| Tömeg | kb. 5 kg |
Specifikációk
| Mérési funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| Védővezető ellenállása (PE) I = 200 mA / 10 A / 25 A |
19.99 Ω-ig | 1 mΩ-tól | ±(3% m.v. + 4 digit) |
| Szigetelési ellenállás UISO = 100 V / 250 V / 500 V / 1000 V |
599.9 MΩ-ig | 1 kΩ-tól | ±(5% m.v. + 8 digit) |
| Áram (lakatfogós mérés) | 24.9 A-ig | 1 mA-től | ±(5% m.v. + 5 digit) |
| Vizuális teszt | ✓ | ||
| A védővezető (PE) folytonossági ellenőrzése | ✓ | ||
| Szigetelési ellenállás mérése három ponton | ✓ | ||
| IEC kábelvizsgálat | ✓ | ||
| Funkció teszt | |||
| Látszólagos teljesítmény S | 3.99 kVA-ig | 1 VA-től | ±(5% m.v. + 3 digit) |
| Valódi teljesítmény P | 3.99 kW-ig | 1 W-tól | ±(5% m.v. + 3 digit) |
| Reaktív teljesítmény Q | 3.99 kW-ig | 1 W-tól | ±(5% m.v. + 3 digit) |
| Teljesítménytényező (PF) | 1.00-ig | 0.01 | ±(10% m.v. + 5 digit) |
| Áramfelvétel teljesítményméréshez | 15.99 A-ig | 0.01 A | ±(2% m.v. + 3 digit) |
| THD feszültség és áram esetén | 99.9%-ig | 0.1% | ±(5% m.v. + 5 digit) |
| Cosφ | 1.0-ig | 0.1 | ±(5% m.v. + 5 digit) |
| Feszültségmérés hegesztőgépekhez | |||
| RMS feszültség URMS | 170.0 V-ig | 0.1 V | ±(2.5% m.v. + 5 digit) |
| DC és AC csúcsfeszültség | 240.0 V-ig | 0.1 V | ±(2.5% m.v. + 5 digit) |
| Feszültség U0 | up to 240.0 V | 0.1 V | ±(2.5% m.v. + 5 digit) |
| Szivárgóáram mérése | |||
| Hegesztési áramkör szivárgási áram IL | 14.99 mA-ig | 0.01 mA | ±(5% m.v. + 2 digit) |
| A hegesztőgép primer áramkörének szivárgási árama IP | 14.99 mA-ig | 0.01 mA | ±(5% m.v. + 5 digit) |
| PE szivárgási áram és differenciális szivárgási áram | 19.9 mA-ig | 0.01 mA | ±(5% m.v. + 2 digit) |
| Helyettesítő szivárgási áram | 19.9 mA-ig | 0.01 mA | ±(5% m.v. + 2 digit) |
| Érintési szivárgási áram | 4.999 mA-ig | 0.001 mA | ±(5% m.v. + 3 digit) |
| RCD és PRCD vizsgálat | |||
| Az RCD paraméterek mérése az IEC 61557 szerint | 300 ms-ig | 1 ms | ±(2% m.v. + 2 digit) |
| Az RCD kioldóáram IA mérése szinuszos maradóáram esetén (AC típus) | 30 mA-ig | 0.1 mA | ±5% IΔn |
| A hálózati paraméterek mérése | |||
| Feszültség | 265.0 V-ig | 0.1 V | ±(2% m.v. + 2 digit) |
| Frekvencia | 55.0 Hz-ig | 0.1 Hz | ±(2% m.v. + 2 digit) |
