Adatlap

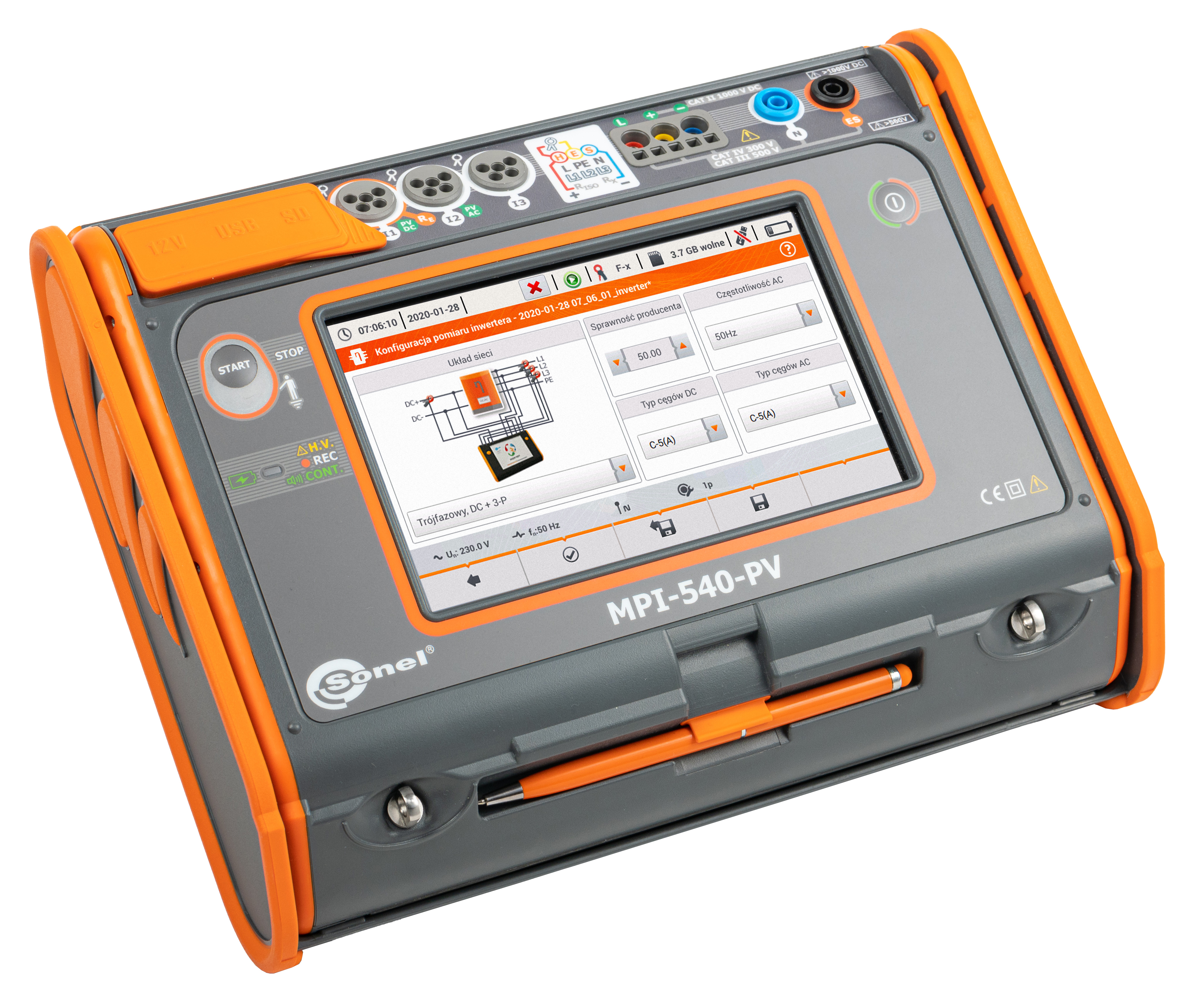

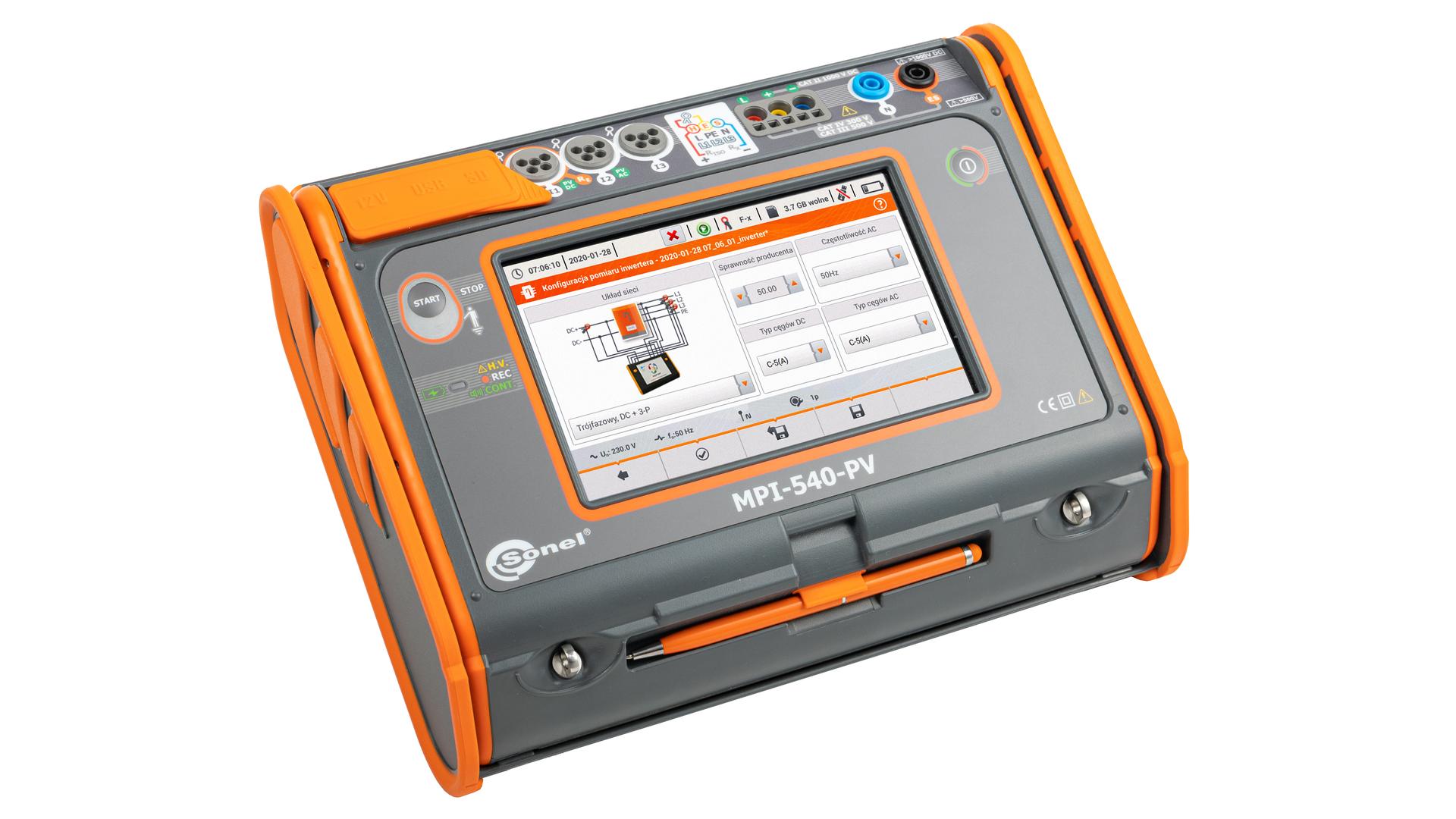

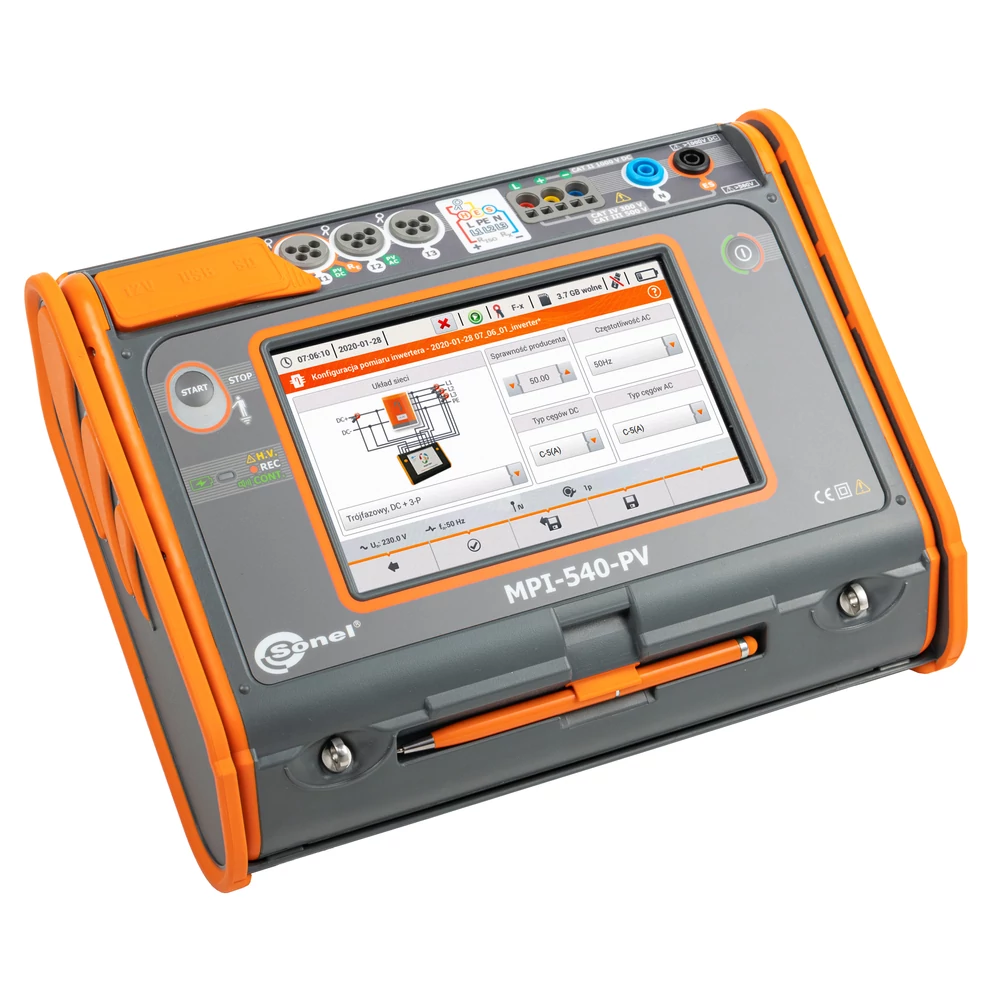

A Sonel MPI-540-PV egy Multifunkciós érintésvédelmi műszer, amelyet kifejezetten a fotovoltaikus berendezések paramétereinek mérésére hoztak létre. Egyetlen készülék használatával az EN 62446 szabvány irányelveinek megfelelően a DC és AC oldalon is számos vizsgálatot lehet elvégezni. Ezen kívül a Sonel MPI-540-PV a háztartási és ipari elektromos berendezések biztonsági állapotának meghatározásához szükséges összes mérés elvégzésére is használható.
A fotovoltaikus berendezés paramétereinek mérésekor a mérő automatikusan újraszámítja a paramétereket az STC (Standard Test Conditions) referenciafeltételekhez. A feszültségek, áramok és a teljesítmény mérése az inverter váltakozó és egyenáramú oldalán ellenőrzi annak hatékonyságát. A mérő memóriájában tárolt adatoknak a Sonel Report Plus programba történő átvitele után lehetőség van a fotovoltaikus létesítmény paramétereiről szóló jelentés elkészítésére.
A mérések automatizálása érdekében a Sonel MPI-540-PV mérőműszer ezen felül RCD eszközök automatikus üzemmódban történő tesztelésére is alkalmas. A műszer a gyártó által előre beprogramozott mérési szekvenciákkal is rendelkezik (ún. autotesztek), amelyek szükség esetén saját szekvenciákkal bővíthetők. A mérőműszer képességeit és funkcionalitását egy megfelelően kiválasztott kiegészítő tartozék, pl. az AutoISO-1000C adapter, amely lehetővé teszi a 3-, 4- és 5 eres kábelek szigetelési ellenállásának automatikus mérését, tovább bővíti.
Kiemelt tulajdonságok
- A legnagyobb 7” -os érintőképernyő a piacon - kiemelkedő ergonómia és könnyű használat
- Cserélhető memóriakártya – könnyen bővíthető memória kapacitás
- Li-Ion akkumulátor – hosszabb üzemidő
- Hangos jegyzetet vagy fotó felvétele a méréshez
- Fotovoltaikus rendszerek (pl. napelemek) mérése EN 62446 szabványnak megfelelően
- Fotovoltaikus rendszerek tesztjének jelentése a Sonel Reports PLUS szoftverrel (opcionális)
- A földeléssel és az áramütés elleni védelemmel kapcsolatos összes paraméter mérése – egyetlen készülékkel
- Rövidzár impedancia gyors mérése RCD-vel kioldás nélkül (legfeljebb néhány másodperc)
- Automatikus tesztek - automatikus mérések soronkénti végrehajtása
- Gyors út a mérésektől a jelentésig – az időspórolásért
- Háromfázisú hálózat adatgyűjtő – alapszintű hálózat diagnosztika
- Valós idejű hálózat paraméter kijelzés - a vizsgált eszköz azonnali értékelése
- Az EN 61000-4-30 szabvány S osztályának megfelelően mért paraméterek – magas pontosságú mérések
- Energia kalkulátor - a lehetséges megtakarítások gyors értékelése
Mérhető paraméterek
A Sonel MPI-540-PV eszköz fotovoltaikus rendszerek mérésére is alkalmas az EN 62446-os szabványnak megfelelően:
- Védő- és egyenpotenciál kötések folytonossága
- Föld ellenállás
- Szigetelés ellenállás a DC oldalon
- Nyitott áramköri feszültség UOC
- Zárlati áram ISC
- Munkaáramok és teljesítmények AC és DC oldalon
- Inverter hatásfok
Ez az műszer használható minden elektromos hálózat üzembehelyezéséhez szükséges méréshez az érvényes előírásoknak megfelelően:
- Hurokimpedancia (RCD-vel ellátott hálózatokon is)
- RCD paraméter
- Szigetelés ellenállás
- Földelés ellenállás (4 mérési metódus + Földelés ellenállás mérés)
- Védővezető folytonosság és potenciálkiegyenlítés
- Fénymérés
- Fázisszekvencia teszter
- Motor forgásirány teszt
Ezzel a műszerrel 50/60 Hz-es hálózatok paramétereit rögzítheti az EN 61000-4-30 szabvány S osztálya szerint:
- L1, L2, L3 feszültség – átlagérték 500 V-ig
- L1, L2, L3 áram – átlagérték, áram mérés 3 kA-ig (a használt lakatfogó típusától függően)
- Frekvencia 40 – 70 Hz
- Aktív (P), reaktív (Q) és látszólagos (S) teljesítmény
- Teljesítményfaktor (PF), cos φ
- Harmonikusak (40-ig feszültség és áram)
- Teljes harmonikus torzítás (THD) áramhoz és feszültséghez
Tulajdonságok
Felhasználás
Ez az univerzális műszer otthoni és ipari elektromos hálózatok ellenőrzésére szolgál. A műszer segítségével megállapítható a vizsgált elektromos hálózat biztonságossága, ezenkívül a felhasználónak lehetősége van nyilvántartásba venni az ezen létesítményekben található elektromos hálózatok paramétereit.
Az MPI-540-PV lehetővé teszi a villamos energia minőségének ellenőrzését és az áramütés elleni védelmi paraméterek mérését egyetlen univerzális eszközzel. A jelentős mennyiségű automata mérési funkció lehetővé teszi a szivárgó áram megszakítást Auto módban, valamint az előre programozott mérési szekvenciákban (úgynevezett automatikus tesztek), melyek saját sorozatokkal is bővíthetők. Lehetőség van 3-, 4- és 5-vezetékes szigetelési ellenállás mérésre is az AUTO ISO-1000C adapter segítségével.
Egyszerű leolvasás
A műszer egy 7” -os színes TFT érintőképernyővel van felszerelve 800x480-as felbontással, mely lehetővé teszi a kényelmes használatot, a könnyű leolvasást és a hullámformák kirajzolását. A kijelző méretének köszönhetően egyszerre több információ megjelenítése is lehetséges
Beépített súgó
A készülékben beépített súgó van mérési diagramokkal. Ennek köszönhetően a felhasználó könnyedén ellenőrizheti, hogy a kívánt mérés elvégzéséhez megfelelően kötötte-e a műszert a hálózathoz.
Megnövekedett ellenállás a környezeti hatásokkal szemben
Az MPI-540-PV műszer remekül helytáll viszontagságos környezetben is. A por és víz behatolása ellen az egyedi ház védi a műszert az IP51 szabványnak megfelelően. Továbbá ellenálla a mechanikai sérüléseknek és a különleges kialakítás miatt a borító segítségével az érintőképernyőt is biztonságban tudhatjuk. Amellett, hogy védelmet nyújt a sérülésektől, lehetővé teszi, hogy kényelmesen vigye és használja a készüléket különböző helyeken.
Háromfázisú hálózati paraméter rögzítés - az aktuális adatok leolvasása
A műszer rendelkezik háromfázisú hálózati adat gyűjtővel és ÉLŐ mód kijelzéssel. Lehetőség van a következő hálózati paraméterek rögzítésre: feszültség, áram, teljesítmény, harmonikusok és THD. Továbbá képes a választott paraméter megjelenítésére és grafikus kijelzésére valós időben.
A paraméterek kijelzése és a memória kártyára mentése egyidejűleg történnek.
Az ÉLŐ módban a felhasználó a következő értékeket láthatja:
- Feszültség és áram hullámformák (oszcilloszkóp)
- Feszültség és áram időtolás
- Fázisgrafikon
- Áram és feszültség spektrum grafikon
Kommunikáció és szoftver
A készülék nagyon erős jellemzője a kommunikációs interfészek sokasága és a külső szoftverekkel való együttműködés. Könnyen átviheti a mérési adatokat a számítógépére USB porton keresztül, cserélhető SD memóriakártyán vagy vezeték nélküli kommunikáción keresztül (bluetooth, wi-fi). Az áramütés elleni mérésekre vonatkozó jelentés elkészítéséhez a Sonel Reports Plus programot célszerű használni. Az adatok letöltését a Sonel Reader program biztosítja, amely a mérőeszköz szabványos és ingyenes szoftvere. Az ingyenes Sonel Analysis program segítségével rögzítheti és elemezheti a felvett adatokat.
Kiegészítők
Opcionális tartozékokTechnikai adatok
| Szigetelés fajtája | Kettős szigetelés EN 61010-1 és IEC 61557 szerint |
| Mérési kategória | IV 300 V (III 500 V) EN 61010-2-030 szerint |
| Mechanikai védelem EN 60529 szerint | IP51 |
| Tápellátás | 11,1 V / 3,4 Ah Li-ion akkumulátor |
| Méret | 288 x 223 x 75 mm |
| Tömeg | ~ 2,5 kg |
| Max. Z vagy RCD mérések száma (Akkumulátorral) | >3000 (6 mérés/perc) |
| Max. RISO vagy R mérések száma (Akkumulátorral) | >1000 |
| Kijelző | Színes 7" LCD kijelző (800 x 480 pixel) |
| Memória (mérési értékek tárolására) | korlátlan |
| Memória (adatgyűjtésre) | korlátlan |
| Adattovábbítás | USB |
| Szabványmegfelelőségek: | EN 61326-1 és EN 61326-2-2 |
| Minőségbiztosítási szabványok | ISO 9001, ISO 14001, PN-N-18001 |
Tartozékok
- UNI-Schuko adapter (WS-03)
- 3 db Flexibilis lakatfogó adapter Ø 120 mm, max árammérés: 3 kA AC (F3-A)
- Tesztvezeték banándugóval; 1,2 m; sárga
- Tesztvezeték banándugóval; 1,2 m; piros
- Tesztvezeték banándugóval; 1,2 m; kék
- Tesztvezeték banándugóval; 1,2 m; fekete
- Tesztvezeték kábeldobon, banándugóval; 15 m; kék
- Tesztvezeték kábeldobon, banándugóval; 30 m; piros
- USB adatkábel
- Krokodil csipesz; K02; piros
- Krokodil csipesz; K02; sárga
- Krokodil csipesz; K02; kék
- Krokodil csipesz; K02; fekete
- Mérőcsúcs banán csatlakozóval; piros
- Mérőcsúcs banán csatlakozóval; kék
- Mérőcsúcs banán csatlakozóval; sárga
- Földelő szonda, 0,30 m (2 db)
- PVM-1 adapter
- C-PV lakatfogó adapter
- Feszültség adapter M4 / M6 menettel
- Hálózati adapter
- Autós hálózati adapter
- Hordtáska L2
- Heveder
- Akkumulátor
- 4 GB Micro SD kártya
- Szoftver „Sonel Reader”
- Kalibrációs bizonyítvány
Műszaki adatok
| Mérhető rendszerek | TT, TN, IT és PV |
| Autoteszt | Igen |
| Hálózatanalizálás | Igen, 3 fázis |
| Hurokimpedancia mérés | Igen |
| Hurokimpedancia mérés RCD kioldás nélkül | Igen |
| RCD mérés | G, S | AC, A, F, B, B+, EV |
| Földelési ellenállás mérés | Igen |
| Szigetelési ellenállás mérés | Igen |
| Automata kisütés | Igen |
| Folytonosság teszt ≥ 200mA mérőárammal | Igen |
| Kisfeszültségű ellenállásmérés | Igen |
| L-N Automatikus fordítása | Igen |
| Feszültségmérés | Igen |
| RISO mérési tartomány | 5GΩ |
| RISO mérési feszültség | 1000V |
| Memória | MicroSD kártya |
| Interfész | USB, Bluetooth, Wi-Fi |
| Tápellátás | Akkumulátor |
| Védelmi osztály | IP51 |
| Kijelző típusa | Érintőképernyő |
| Méret | 288x223x75mm |
| Tömeg | 2.5kg |
Specifikációk
Fotovoltaikus rendszer paraméterek
Nyitott áramköri feszültség UOC
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,0V...1000 V | 0,1 V-tól | ±(3% m.é. + 2 digit)-től |
Zárlati áram ISC
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00 A...20,00 A | 0,1 A | ±(3% m.é. + 0,10 A) |
Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L
Teszt áram: 23/40A; mérési tartomány IEC 61557 szerint: 0,13…1999,9 Ω (1,2 m mérővezetékkel):
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,000...19,999 Ω | 0,001 Ω | ±(5% m.é. + 30 digit) |
| 20,00...199,99 Ω | 0,01 Ω | ±(5% m.é. + 30 digit) |
| 200,0...1999,9 Ω | 0,1 Ω | ±(5% m.é. + 30 digit) |
- névleges feszültség: 95...270 V (for ZL-PE and ZL-N) és 95...440 V (for ZL-L)
- frekvencia: 45...65 Hz
Hurokimpedancia mérése ZL-PE RCD módban
Teszt áram: 15 mA; mérési tartomány IEC 61557 szerint: 0,50...1999 Ω
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(6% m.é. + 10 digit) |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% m.é. + 5 digit) |
| 200...1999 Ω | 1 Ω | ±(6% m.é. + 5 digit) |
- névleges feszültség: 95...270 V
- frekvencia: 45...65 Hz
Földelési ellenállás mérése RE 3p és 4p módszerrel
Mérési tartomány IEC 61557-5 szerint: 50 V-os tesztfeszültség mellett 0,50 Ω…1,99 kΩ;
25 V-os tesztfeszültség mellett 0,56 Ω …1,99 kΩ
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.é. + 4 digit) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% m.é. + 3 digit) |
| 100...999 Ω | 1 Ω | ±(2% m.é. + 3 digit) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.é. + 3 digit) |
- teszt feszültség: 25 V, vagy 50 V rms
- teszt áram: 20 mA, szinuszos rms 125 Hz (fn = 50 Hz-hez) és 150 Hz (fn = 60 Hz-hez)
- mérés blokkolása interferencia feszültségnél UN > 24 V
- maximum mérhető interferencia feszültség Unmax = 100 V
- a segéd földelő elektródák maximális ellenállása 50 kΩ
Szelektív földelési ellenállás mérése lakatfogóval (3p + lakatfogó)
Mérési tartomány IEC 61557-5 szerint: 1 Ω…1,99 kΩ
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.é. + 4 digit) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% m.é. + 4 digit) |
| 100...999 Ω | 1 Ω | ±(2% m.é. + 4 digit) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.é. + 4 digit) |
- mérés kiegészítő lakatfogóval
- interferencia áram mérési tartomány: 9,99 A-ig
Szelektív földelési ellenállás mérése 2 db lakatfogóval
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(10% m.é. + 4 digit) |
| 10,0...19,9 Ω | 0,1 Ω | ±(10% m.é. + 4 digit) |
| 20,0...99,9 Ω | 0,1 Ω | ±(20% m.é. + 4 digit) |
- mérés átviteli és fogadó lakatfogókkal
- interferencia áram mérési tartomány: 9,99 A-ig
Talaj ellenállás mérése (p)
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.é. + 4 digit) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% m.é. + 4 digit) |
| 100...999 Ω | 1 Ω | ±(2% m.é. + 4 digit) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.é. + 4 digit) |
- mérés Wenner módszerrel
- választható mértékegység távolság beállításánál (méter, vagy láb)
- távolság tartomány: 1...30 m (1...90 láb)
Fázissorrend kijelzés
- fázissorrend kijelzés: megfelelő, nem megfelelő
- hálózati feszültség tartomány: 100...440 V (45...65 Hz) L-L
- fázis-fázis feszültségérték kijelzés
RCD paraméter mérés (feszültség tartomány: 95…270 V)
RCD kioldás teszt és kioldási idő mérése tA (tA mérési funkcióhoz)
| RCD típus | Áram | Tartomány | Felbontás | Pontosság |
|---|---|---|---|---|
| Általános és rövid késleltetés | 0,5*IΔn | 0...300 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Általános és rövid késleltetés | 1*IΔn | 0...300 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Általános és rövid késleltetés | 2*IΔn | 0...150 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Általános és rövid késleltetés | 5*IΔn | 0...40 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Szelektív | 0,5*IΔn | 0...500 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Szelektív | 1*IΔn | 0...200 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Szelektív | 2*IΔn | 0...200 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
| Szelektív | 5*IΔn | 0...150 ms | 1 ms | ±(2% m.é. + 2 digit) (RCD-hez: IΔn=10 mA és 0,5xIΔn bizonytalanság: ±(2% m.é. +3 digit) |
- maradék áram alkalmazásának pontossága: 0,5*IΔn:-8...0%; 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
- RCD kioldó áram mérése IΔn szinuszos szivárgó áramhoz (AC típus)
| Névleges áram | Mérési tartomány | Felbontás | Teszt áram | Pontosság |
|---|---|---|---|---|
| 10 mA | 3,3...10,0 mA | 0,1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 30 mA | 9,0...30,0 mA | 0,1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 100 mA | 33...100 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 300 mA | 90...300 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 500 mA | 150...500 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 1000 mA | 330...1000 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
- a mérést el lehet indítani a kényszer szivárgási áram pozitív, vagy negatív félidőszakából (AC)
Az RCD kioldóáram IA mérése az egyirányú maradékáramra, egyirányú 6 mA-es DC eltolással (A típus)
| Névleges áram | Mérési tartomány | Felbontás | Teszt áram | Pontosság |
|---|---|---|---|---|
| 10 mA | 3,5...20,0 mA | 0,1 mA | 0,35 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 30 mA | 10,5...42,0 mA | 0,1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 100 mA | 35...140 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 300 mA | 105...420 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 500 mA | 175...700 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
- a mérést el lehet indítani a kényszer szivárgási áram pozitív vagy negatív félidőszakából (AC)
Az RCD kioldóáram IA mérése a közvetlen maradék áramra (B típus)
| Névleges áram | Mérési tartomány | Felbontás | Teszt áram | Pontosság |
|---|---|---|---|---|
| 10 mA | 2,0...20,0 mA | 0,1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 30 mA | 6...60 mA | 1 mA | 0,2 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 100 mA | 20...200 mA | 1 mA | 0,2 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 300 mA | 60...600 mA | 1 mA | 0,2 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 500 mA | 100...1000 mA | 1 mA | 0,2 x IΔn...1,4 x IΔn | ± 10% IΔn |
- a mérést el lehet indítani a kényszer szivárgási áram pozitív vagy negatív félidőszakából (AC)
- IΔn – névleges maradék áram
Szigetelési ellenállás mérés
Mérési tartomány IEC 61557-2 szerint:
- Un = 50 V: 50 kΩ...250 MΩ
- Un = 100 V: 100 kΩ...500 MΩ
- Un = 250 V: 250 kΩ...999 MΩ
- Un = 500 V: 500 kΩ...2 GΩ
- Un = 1000 V: 1 MΩ...9,99 GΩ
| Mérési tartomány *) | Felbontás | Pontosság |
|---|---|---|
| 0...1999 kΩ | 1 kΩ | ±(3% m.é. + 8 digit) |
| 2,00...19,99 MΩ | 0,01 MΩ | ±(3% m.é. + 8 digit) |
| 20,0...199,9 MΩ | 0,1 MΩ | ±(3% m.é. + 8 digit) |
| 200...999 MΩ | 1 MΩ | ±(3% m.é. + 8 digit) |
| 1,00...9,99 GΩ | 0,01 GΩ | ±(4% m.é. + 6 digit) |
- *) nem nagyobb, mint az adott feszültség mérési tartománya
Fénymérés
| Mérési tartomány | Felbontás | Pontosság |
|---|---|---|
| 0,1...99,9 lx | 0,1 lx | ±(5% m.é. + 2 digit) |
| 100...999 lx | 1 lx | ±(5% m.é. + 2 digit) |
| 1,00...9,99 klx | 0,01 klx | ±(5% m.é. + 2 digit) |
| 10,0...19,9 klx | 0,1 klx | ±(5% m.é. + 2 digit) |
- mérés luxban (lx), vagy láb-kandellában (fc)
* m.é. = mért érték
Gyakran együtt vásárolják
Ezek a termékek is érdekelhetik
