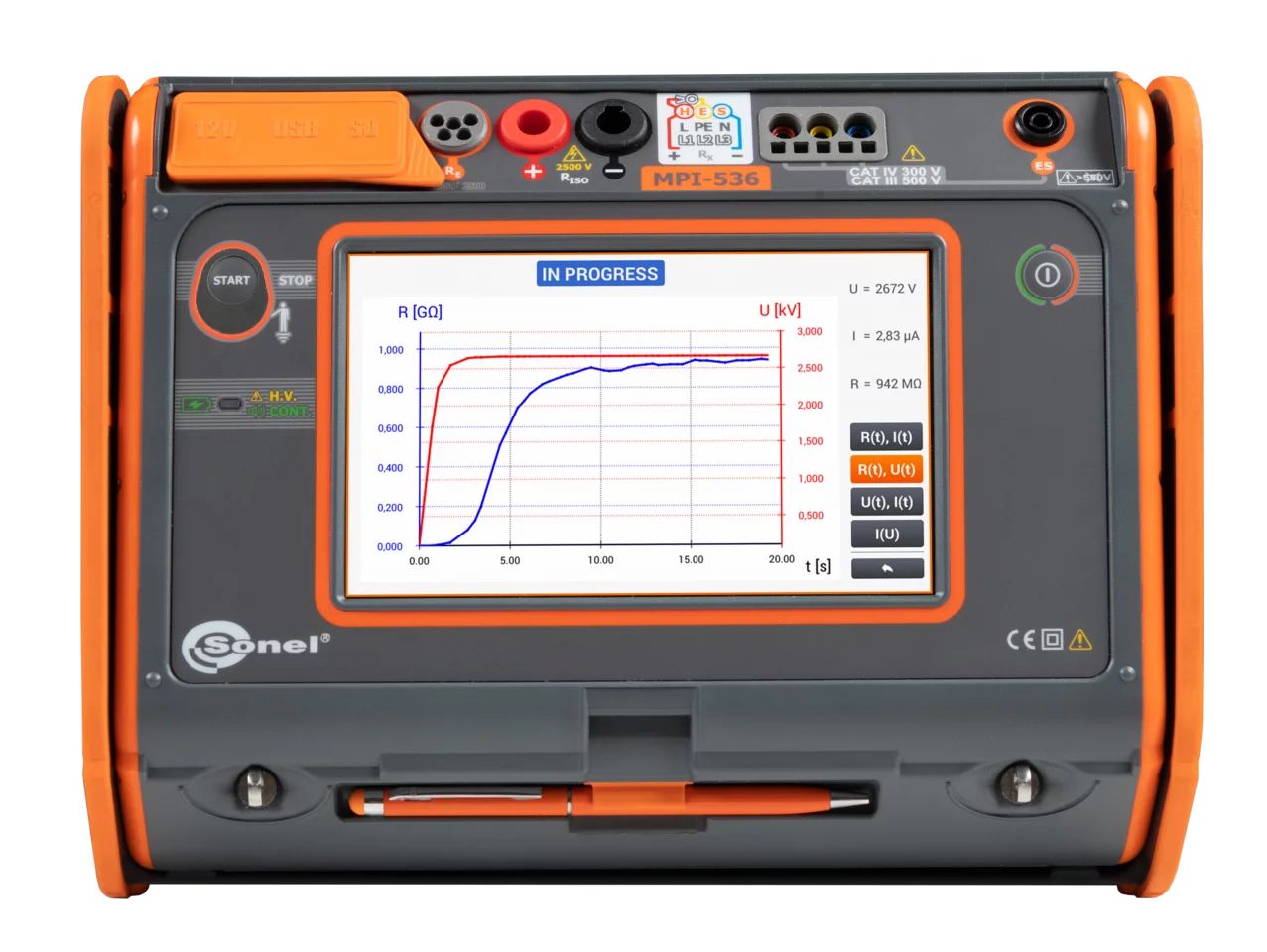

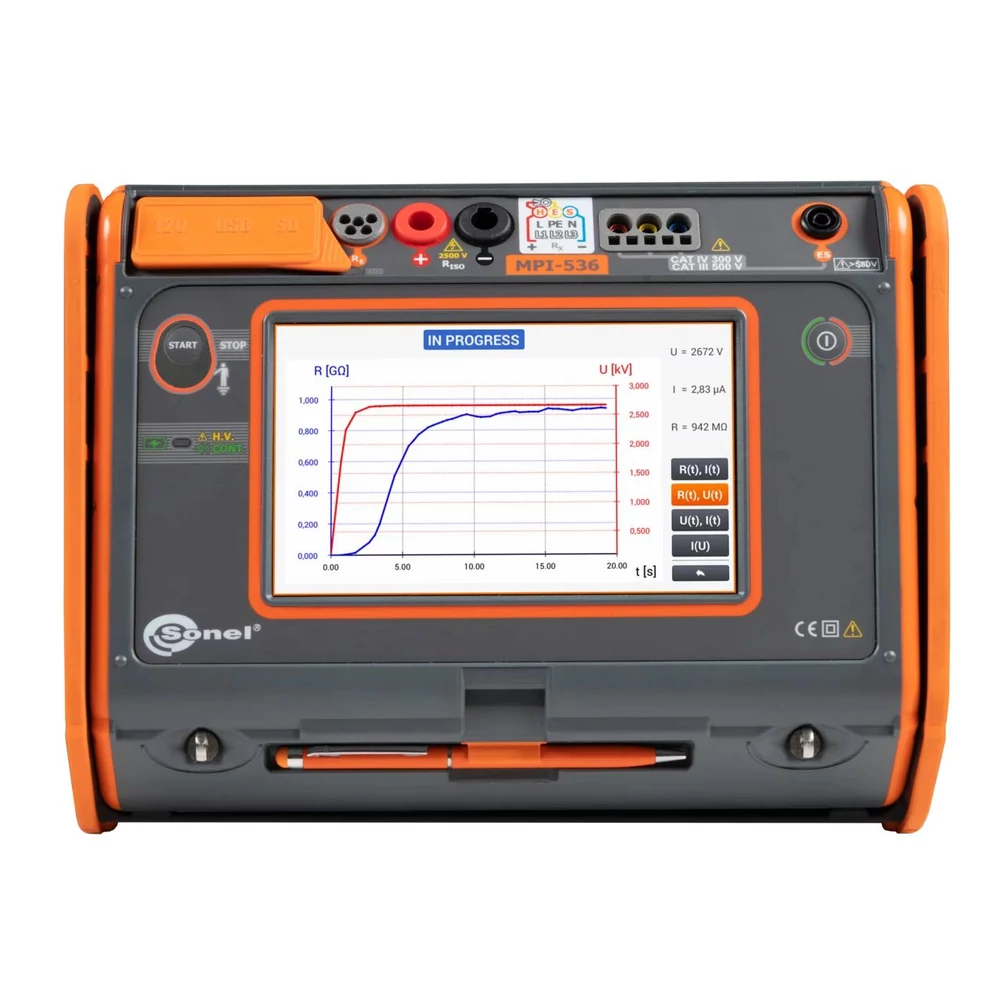

Sonel MPI-536, Multifunkciós érintésvédelmi műszer
Ár:
1.071.390 Ft (843.614 Ft + ÁFA)
Menny.:db
Kosárba

Sonel MPI-536, Multifunkciós érintésvédelmi műszer

Cikkszám: WMGBMPI536

Ár:
1.071.390 Ft (843.614 Ft + ÁFA)
Menny.:db
Kosárba

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

Mérhető paraméterek:

  • TT, TN és IT rendszerek mérése
  • Automatikus tesztek
  • RCD jellemzők (Általános, szelektív | AC, A, F, B, B+, EV)
  • Hurokimpedancia, Vonalimpedancia
  • Hurokimpedancia az RCD kioldása nélkül
  • Feszültség, fázissorend, frekvencia
  • Szigetelési ellenállás 2500V mérőfeszültséggel
  • Földelési ellenállás 3p, 4p, lakatfogó (opcionális)
  • Folytonossági ellenállás ±200mA mérőárammal
  • Automatikus polaritás fordítás
  • Határérték beállítás minden funkcióhoz

Műszerek összehasonlítása

Jótállás:
Nem fogyasztónak minősülő vásárló esetén 1év szavatosság
Árgarancia!
Máshol olcsóbb?
Elérhetőség: szállítási idő 2 hét
Megrendelés esetén 1 munkanapon belül átadjuk a futárszolgálatnak.
Megrendelés esetén két munkanapon belül átadjuk a futárszolgálatnak.
Általában megrendelés esetén ennyi időn belül szállítható a termék, de a valós szállítási idő a beszállítói készlettől függ. A pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
Ez a termék rendelhető, a pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
30 napos visszaküldési garancia
Ingyenes szállítás 30.000 Ft felett
Háztól-Házig garancia

Adatlap

Kiemelt tulajdonságok

A szigetelési ellenállás mérése terén a Sonel MPI-536 nagyon széleskörű lehetőségekkel rendelkezik - maximális mérési feszültsége 2500 V-t. A szigetelési diagnosztikát az R(t)/U(t), R(t)/I (t), U(t)/I(t), I(U) grafikonok segítik, amelyek a mérés után és közben is rendelkezésre állnak. Ezenkívül a műszer kiszámítja az abszorpciós együtthatókat és a hőmérsékleti együtthatókat. A Sonel MPI-536 emellett lehetővé teszi a 3, 4 vagy 5 eres vezetékek szigetelési ellenállásának automatikus mérését az opcionális AutoISO-2500 adapter segítségével.

  • Szigetelési ellenállás mérése akár 2500V vizsgálófeszültséggel
  • A RISO ábrázolása grafikon formájában
  • A legnagyobb 7” -os érintőképernyő a piacon - kiemelkedő ergonómia és könnyű használat
  • Cserélhető memóriakártya – könnyen bővíthető memória kapacitás
  • Li-Ion akkumulátor – hosszabb üzemidő
  • A földeléssel és az áramütés elleni védelemmel kapcsolatos összes paraméter mérése – egyetlen készülékkel
  • Rövidzárlati impedancia gyors mérése RCD kioldás nélkül (legfeljebb néhány másodperc)
  • Automatikus tesztek - előre programozható mérési szekvenciák

Mérhető paraméterek

Minden hálózati paraméter mérése az MSZ EN 61557 szabvány szerint:

  • Hurokimpedancia (RCD-vel ellátott hálózatokon is)
  • RCD paraméterek
  • Szigetelési ellenállás
  • Földelési ellenállás (4 mérési metódus + lakatfogós mérés)
  • Védővezető folytonosság és potenciálkiegyenlítés
  • Fénymérés
  • Fázisszekvencia
  • Motor forgásirány

Tulajdonságok

Automatikus mérések

Az MPI-536 lehetővé teszi minden elektromos hálózat gyors mérését automatizált mérési sorozatok segítségével

  • Automatikus RCD teszt
  • Szabadon konfigurálható mérési szekvenciák

Egyszerű leolvasás

A műszer egy 7” -os színes TFT érintőképernyővel van felszerelve 800x480-as felbontással, mely lehetővé teszi a kényelmes használatot, a könnyű leolvasást és a hullámformák kirajzolását. A kijelző méretének köszönhetően egyszerre több információ megjelenítése is lehetséges

Beépített súgó

A készülékben beépített súgó van mérési diagramokkal. Ennek köszönhetően a felhasználó könnyedén ellenőrizheti, hogy a kívánt mérés elvégzéséhez megfelelően kötötte-e a műszert a hálózathoz.

Megnövekedett ellenállás a környezeti hatásokkal szemben

Az MPI-536 műszer remekül helytáll viszontagságos környezetben is. A por és víz behatolása ellen az egyedi ház védi a műszert az IP51 szabványnak megfelelően. Továbbá ellenálla a mechanikai sérüléseknek és a különleges kialakítás miatt a borító segítségével az érintőképernyőt is biztonságban tudhatjuk. Amellett, hogy védelmet nyújt a sérülésektől, lehetővé teszi, hogy kényelmesen vigye és használja a készüléket különböző helyeken.

Kommunikáció és szoftver

A készülék nagyon erős jellemzője a kommunikációs interfészek sokasága és a külső szoftverekkel való együttműködés. Könnyen átviheti a mérési adatokat a számítógépére USB porton keresztül, cserélhető SD memóriakártyán vagy vezeték nélküli kommunikáción keresztül (bluetooth, wi-fi). Az áramütés elleni mérésekre vonatkozó jelentés elkészítéséhez a Sonel Reports Plus programot célszerű használni. Az adatok letöltését a Sonel Reader program biztosítja, amely a mérőeszköz szabványos és ingyenes szoftvere.

Kiegészítők

Opcionális tartozékok

Technikai adatok

Szigetelés fajtája Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória IV 300 V (III 500 V) EN 61010-2-030 szerint
Mechanikai védelem EN 60529 szerint IP51
Tápellátás 11,1 V / 3,4 Ah Li-ion akkumulátor
Méret 288 x 223 x 75 mm
Tömeg ~ 2,5 kg
Max. Z vagy RCD mérések száma (Akkumulátorral) >3000 (6 mérés/perc)
Max. RISO vagy R mérések száma (Akkumulátorral) >1000
Kijelző Színes 7" LCD kijelző (800 x 480 pixel)
Memória (mérési értékek tárolására) korlátlan
Memória (adatgyűjtésre) korlátlan
Adattovábbítás USB
Szabványmegfelelőségek: EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok ISO 9001, ISO 14001, PN-N-18001

Tartozékok

  • UNI-Schuko adapter (WS-03)
  • Tesztvezeték banándugóval; 1,2 m; sárga
  • Tesztvezeték banándugóval; 1,2 m; piros
  • Tesztvezeték banándugóval; 1,2 m; kék
  • Krokodil csipesz; K02; piros
  • Krokodil csipesz; K02; sárga
  • Krokodil csipesz; K02; kék
  • Mérőcsúcs banán csatlakozóval; piros
  • Mérőcsúcs banán csatlakozóval; kék
  • Mérőcsúcs banán csatlakozóval; sárga
  • Tesztvezeték kábeldobon, banándugóval; 15 m; kék
  • Tesztvezeték kábeldobon, banándugóval; 30 m; piros
  • 5kV-os mérővezeték; 1,8 m; piros
  • 5kV-os mérővezeték; 1,8 m; fekete
  • 11kV-os krokodil csipesz; 32A; fekete
  • 5kV-os mérőcsúcs banán csatlakozóval; piros
  • Földelő szonda, 0,30 m (2 db)
  • USB adatkábel
  • Hálózati adapter
  • Autós hálózati adapter
  • Hordtáska L2
  • Heveder
  • Akkumulátor
  • 4 GB Micro SD kártya
  • Szoftver „Sonel Reader”
  • Kalibrációs bizonyítvány

Műszaki adatok

Mérhető rendszerek TT, TN és IT
Autoteszt Igen
Hurokimpedancia mérés Igen
Hurokimpedancia mérés RCD kioldás nélkül Igen
RCD mérés G, S | AC, A, F, B, B+, EV
Földelési ellenállás mérés Igen
Szigetelési ellenállás mérés Igen
Automata kisütés Igen
Folytonosság teszt ≥ 200mA mérőárammal Igen
Kisfeszültségű ellenállásmérés Igen
L-N Automatikus fordítása Igen
Feszültségmérés Igen
RISO mérési tartomány 10GΩ
RISO mérési feszültség 2500V
Memória MicroSD kártya
Interfész USB, Bluetooth, Wi-Fi
Tápellátás Akkumulátor
Védelmi osztály IP51
Kijelző típusa Érintőképernyő
Méret 288x223x75mm
Tömeg 2.5kg

Specifikációk

Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L

Mérési funkció Tartomány Felbontás Pontosság
Hurokimpedancia ZL-PE, ZL-N, ZL-L 0.13 Ω…1999.9 Ω 0.001 Ω-tól ±(5% m.é. + 30 digit)
Hurokimpedancia RCD módban ZL-PE 0.50 Ω…1999 Ω 0.01 Ω-tól ±(6% m.é. + 5 digit)

RCD paraméterek mérése

Mérési funkció Tartomány Felbontás Pontosság
RCD kioldási idő mérése
0.5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
általános és rövid késleltetésű RCD 0 ms…300 ms 1 ms-tól ±(2% m.é. + 2 digit)
szelektív RCD 0 ms…500 ms 1 ms-tól ±(2% m.é. + 2 digit)
RCD kioldási áram mérése
0.2 IΔn...2.0 IΔn
RCD mérése szinuszos maradékárammal (AC típus) 3.3 mA…1000 mA 0.1 mA-től ±5% IΔn
RCD mérése egyirányú maradékárammal és egyirányú 6 mA DC eltolással (A típus) 3.5 mA…700 mA 0.1 mA-től ±10% IΔn
RCD mérése direkt maradékárammal (B típus) 2.0 mA…1000 mA 0.1 mA-től ±5% IΔn

Földelési ellenállás mérése

Mérési funkció Tartomány Felbontás Pontosság
3 és 4 vezeték 0.50 Ω…1.99 kΩ 0.01 Ω-tól ±(2% m.é. + 3 digit)
3 vezeték + lakatfogó 0.00 Ω…1.99 kΩ 0.01 Ω-tól ±(2% m.é. + 4 digit)
2 lakatfogó 0.00 Ω…99.9 kΩ 0.01 Ω-tól ±(10% m.é. + 4 digit)
Talajellenállás 0.0 Ω m…99.9 kΩm 0.1 Ωm-től Az RE mérés pontosságától függően

Szigetelési ellenállás mérése

Mérési funkció Tartomány Felbontás Pontosság
10V-os mérőfeszültség 10 kΩ…9.99 MΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
50V-os mérőfeszültség 50 kΩ…250 MΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
100V-os mérőfeszültség 100 kΩ…500 MΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
250V-os mérőfeszültség 250 kΩ…999 MΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
500V-os mérőfeszültség 500 kΩ…2.00 GΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
1000V-os mérőfeszültség 1000 kΩ…9.99 GΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
1500V-os mérőfeszültség 1500 kΩ…5.00 GΩ 1 kΩ-tól ±(3% m.é. + 8 digit)
2500V-os mérőfeszültség 2500 kΩ…9.99 GΩ 1 kΩ-tól ±(3% m.é. + 8 digit)

Védővezetők és egyenértékű kötések ellenállás mérése

Mérési funkció Tartomány Felbontás Pontosság
Védővezető folytonosságának mérése ±200 mA mérőárammal 0.12 Ω…400 Ω 0.01 Ω-tól ±(2% m.é. + 3 digit)
Ellenállás mérése kis árammal 0.0 Ω…1999 Ω 0.1 Ω-tól ±(3% m.é. + 3 digit)

Fénymérés

Mérési funkció Tartomány Felbontás Pontosság
Fény mérése Lux-ban 0 lx…399.9 klx 0.001 lx-tól ±(2% m.é. + 5 digit)
Fény mérése kandelában 0 fc…39.99 kfc 0.001 fc-tól ±(2% m.é. + 5 digit)



Fázissorrend kijelzés
azonos irányban (helyes), ellentétes irányban (helytelen), UL-L feszültség: 95 V...500 V (45 Hz....65 Hz)

* m.é. = mért érték
