Sonel MPI-535, Multifunkciós érintésvédelmi műszer

Ár:

822.290 Ft (647.472 Ft + ÁFA)

Menny.:db

Kosárba

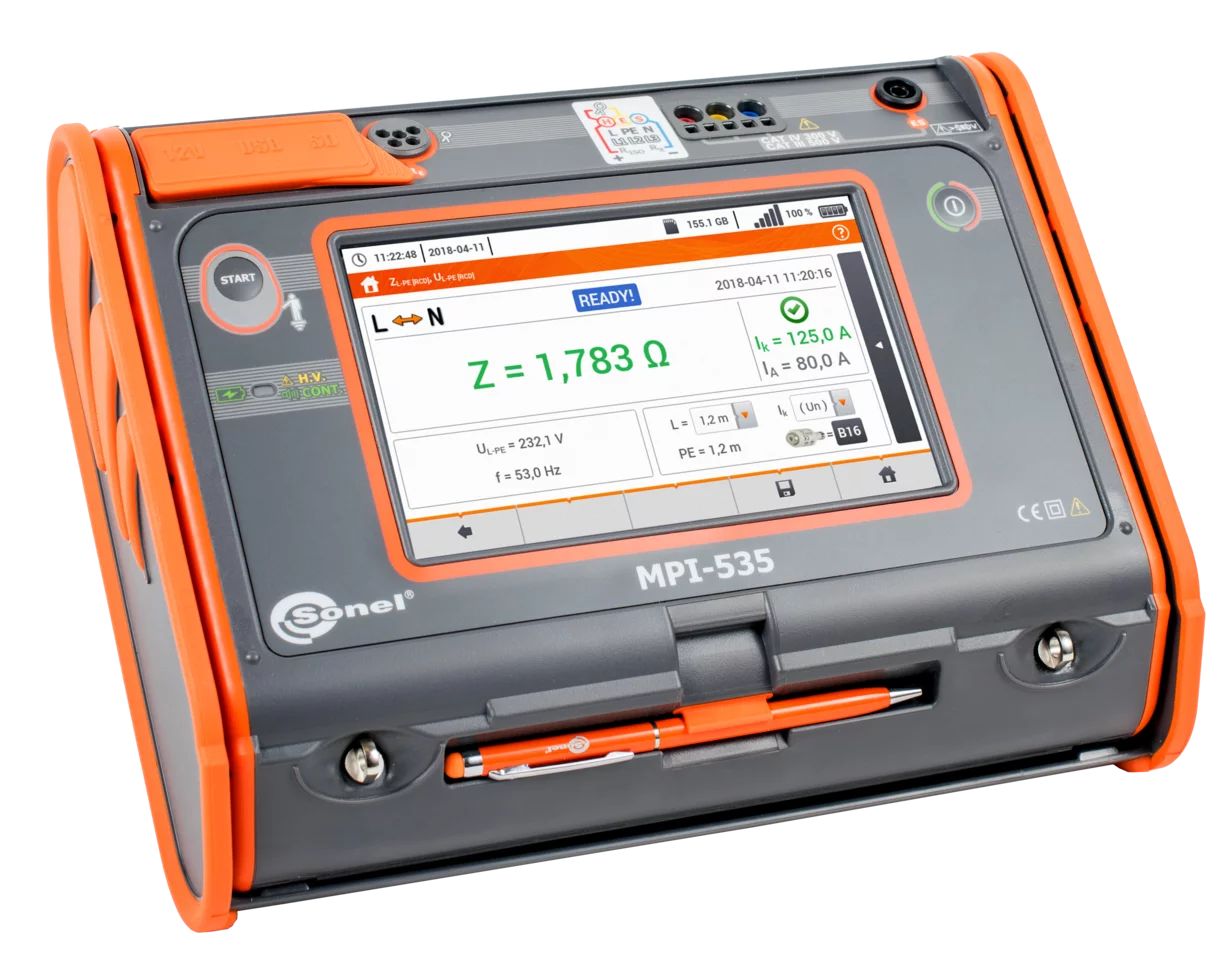

Sonel MPI-535, Multifunkciós érintésvédelmi műszer

Katt rá a felnagyításhoz

További képek

()

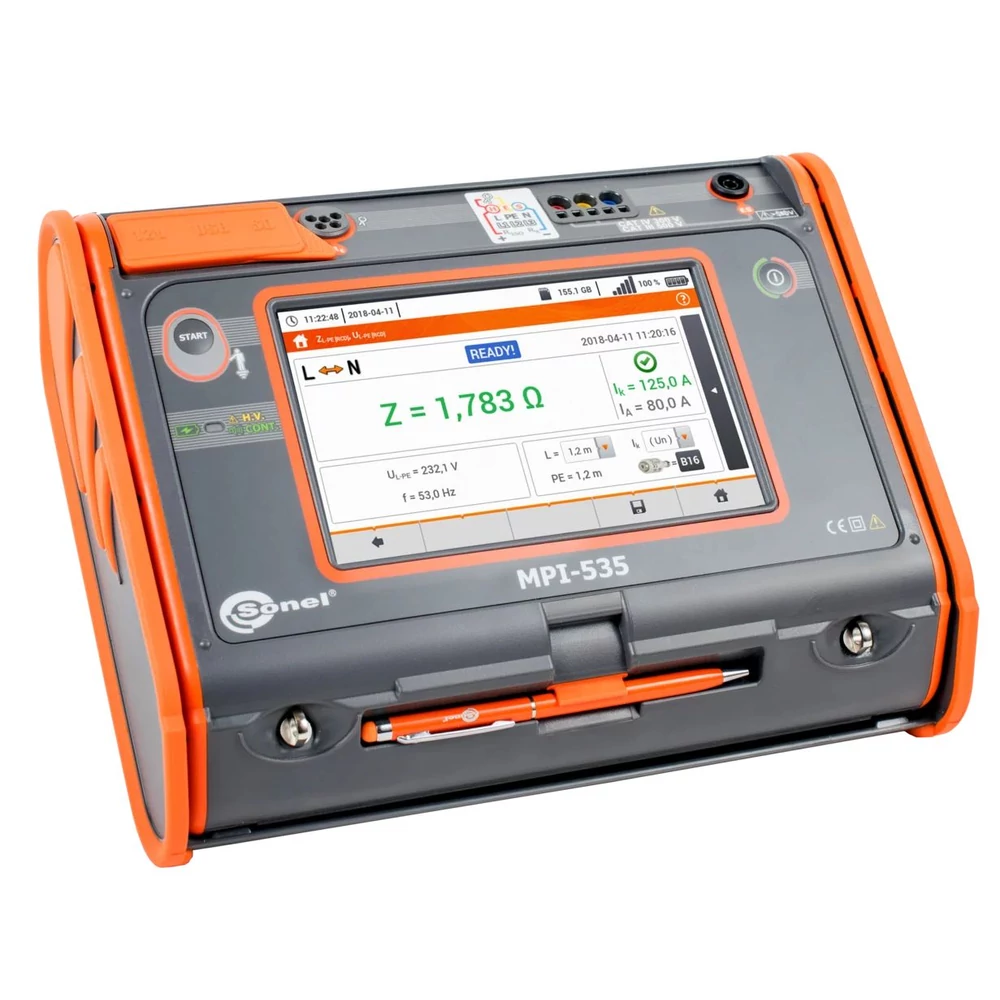

Sonel MPI-535, Multifunkciós érintésvédelmi műszer

Cikkszám: WMGBMPI535

Ár:

822.290 Ft (647.472 Ft + ÁFA)

Menny.:db

Kosárba

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

Mérhető paraméterek:

TT, TN és IT rendszerek mérése
Automatikus tesztek
RCD jellemzők (Általános, szelektív | AC, A, F, B, B+, EV)
Hurokimpedancia, Vonalimpedancia
Hurokimpedancia az RCD kioldása nélkül
Feszültség, fázissorend, frekvencia
Szigetelési ellenállás 1000V mérőfeszültséggel
Földelési ellenállás 3p, 4p, lakatfogó (opcionális)
Folytonossági ellenállás ±200mA mérőárammal
Automatikus polaritás fordítás
Határérték beállítás minden funkcióhoz

Műszerek összehasonlítása

Jótállás:

Árgarancia!
Máshol olcsóbb?

Elérhetőség:

1 db

30 napos visszaküldési garancia

Ingyenes szállítás 30.000 Ft felett

Háztól-Házig garancia

Adatlap

Kiemelt tulajdonságok

A legnagyobb 7” -os érintőképernyő a piacon - kiemelkedő ergonómia és könnyű használat
Cserélhető memóriakártya – könnyen bővíthető memória kapacitás
Li-Ion akkumulátor – hosszabb üzemidő
A földeléssel és az áramütés elleni védelemmel kapcsolatos összes paraméter mérése – egyetlen készülékkel
Rövidzárlati impedancia gyors mérése RCD kioldás nélkül (legfeljebb néhány másodperc)
Automatikus tesztek - előre programozható mérési szekvenciák

Mérhető paraméterek

Minden hálózati paraméter mérése az MSZ EN 61557 szabvány szerint:

Hurokimpedancia (RCD-vel ellátott hálózatokon is)
RCD paraméterek
Szigetelési ellenállás
Földelési ellenállás (4 mérési metódus + lakatfogós mérés)
Védővezető folytonosság és potenciálkiegyenlítés
Fénymérés
Fázisszekvencia
Motor forgásirány

Tulajdonságok

Automatikus mérések

Az MPI-535 lehetővé teszi minden elektromos hálózat gyors mérését automatizált mérési sorozatok segítségével

Automatikus RCD teszt
Szabadon konfigurálható mérési szekvenciák

Egyszerű leolvasás

A műszer egy 7” -os színes TFT érintőképernyővel van felszerelve 800x480-as felbontással, mely lehetővé teszi a kényelmes használatot, a könnyű leolvasást és a hullámformák kirajzolását. A kijelző méretének köszönhetően egyszerre több információ megjelenítése is lehetséges

Beépített súgó

A készülékben beépített súgó van mérési diagramokkal. Ennek köszönhetően a felhasználó könnyedén ellenőrizheti, hogy a kívánt mérés elvégzéséhez megfelelően kötötte-e a műszert a hálózathoz.

Megnövekedett ellenállás a környezeti hatásokkal szemben

Az MPI-535 műszer remekül helytáll viszontagságos környezetben is. A por és víz behatolása ellen az egyedi ház védi a műszert az IP51 szabványnak megfelelően. Továbbá ellenálla a mechanikai sérüléseknek és a különleges kialakítás miatt a borító segítségével az érintőképernyőt is biztonságban tudhatjuk. Amellett, hogy védelmet nyújt a sérülésektől, lehetővé teszi, hogy kényelmesen vigye és használja a készüléket különböző helyeken.

Kommunikáció és szoftver

A készülék nagyon erős jellemzője a kommunikációs interfészek sokasága és a külső szoftverekkel való együttműködés. Könnyen átviheti a mérési adatokat a számítógépére USB porton keresztül, cserélhető SD memóriakártyán vagy vezeték nélküli kommunikáción keresztül (bluetooth, wi-fi). Az áramütés elleni mérésekre vonatkozó jelentés elkészítéséhez a Sonel Reports Plus programot célszerű használni. Az adatok letöltését a Sonel Reader program biztosítja, amely a mérőeszköz szabványos és ingyenes szoftvere.

Kiegészítők

Opcionális tartozékok

Technikai adatok

Szigetelés fajtája	Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória	IV 300 V (III 500 V) EN 61010-2-030 szerint
Mechanikai védelem EN 60529 szerint	IP51
Tápellátás	11,1 V / 3,4 Ah Li-ion akkumulátor
Méret	288 x 223 x 75 mm
Tömeg	~ 2,5 kg
Max. Z vagy RCD mérések száma (Akkumulátorral)	>3000 (6 mérés/perc)
Max. R_ISO vagy R mérések száma (Akkumulátorral)	>1000
Kijelző	Színes 7" LCD kijelző (800 x 480 pixel)
Memória (mérési értékek tárolására)	korlátlan
Memória (adatgyűjtésre)	korlátlan
Adattovábbítás	USB
Szabványmegfelelőségek:	EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok	ISO 9001, ISO 14001, PN-N-18001

Tartozékok

UNI-Schuko adapter (WS-03)
Tesztvezeték banándugóval; 1,2 m; sárga
Tesztvezeték banándugóval; 1,2 m; piros
Tesztvezeték banándugóval; 1,2 m; kék
Tesztvezeték kábeldobon, banándugóval; 15 m; kék
Tesztvezeték kábeldobon, banándugóval; 30 m; piros
USB adatkábel
Krokodil csipesz; K02; piros
Krokodil csipesz; K02; sárga
Krokodil csipesz; K02; kék
Mérőcsúcs banán csatlakozóval; piros
Mérőcsúcs banán csatlakozóval; kék
Mérőcsúcs banán csatlakozóval; sárga
Földelő szonda, 0,30 m (2 db)
Hálózati adapter
Autós hálózati adapter
Hordtáska L2
Heveder
Akkumulátor
4 GB Micro SD kártya
Szoftver „Sonel Reader”
Kalibrációs bizonyítvány

Műszaki adatok

Mérhető rendszerek	TT, TN és IT
Autoteszt	Igen
Hurokimpedancia mérés	Igen
Hurokimpedancia mérés RCD kioldás nélkül	Igen
RCD mérés	G, S \| AC, A, F, B, B+, EV
Földelési ellenállás mérés	Igen
Szigetelési ellenállás mérés	Igen
Automata kisütés	Igen
Folytonosság teszt ≥ 200mA mérőárammal	Igen
Kisfeszültségű ellenállásmérés	Igen
L-N Automatikus fordítása	Igen
Feszültségmérés	Igen
RISO mérési tartomány	5GΩ
RISO mérési feszültség	1000V
Memória	MicroSD kártya
Interfész	USB, Bluetooth, Wi-Fi
Tápellátás	Akkumulátor
Védelmi osztály	IP51
Kijelző típusa	Érintőképernyő
Méret	288x223x75mm
Tömeg	2.5kg

Specifikációk

Hurokimpedancia mérése Z_L-PE, Z_L-N, Z_L-L

Mérési funkció	Tartomány	Felbontás	Pontosság
Hurokimpedancia Z_L-PE, Z_L-N, Z_L-L	0.13 Ω…1999.9 Ω	0.001 Ω-tól	±(5% m.é. + 30 digit)
Hurokimpedancia RCD módban Z_L-PE	0.50 Ω…1999 Ω	0.01 Ω-tól	±(6% m.é. + 5 digit)

RCD paraméterek mérése

Mérési funkció	Tartomány	Felbontás	Pontosság
RCD kioldási idő mérése 0.5 _IΔn, 1 _IΔn, 2 _IΔn, 5 _IΔn
általános és rövid késleltetésű RCD	0 ms…300 ms	1 ms-tól	±(2% m.é. + 2 digit)
szelektív RCD	0 ms…500 ms	1 ms-tól	±(2% m.é. + 2 digit)
RCD kioldási áram mérése 0.2 _IΔn...2.0 _IΔn
RCD mérése szinuszos maradékárammal (AC típus)	3.3 mA…1000 mA	0.1 mA-től	±5% _IΔn
RCD mérése egyirányú maradékárammal és egyirányú 6 mA DC eltolással (A típus)	3.5 mA…700 mA	0.1 mA-től	±10% _IΔn
RCD mérése direkt maradékárammal (B típus)	2.0 mA…1000 mA	0.1 mA-től	±5% _IΔn

Földelési ellenállás mérése

Mérési funkció	Tartomány	Felbontás	Pontosság
3 és 4 vezeték	0.50 Ω…1.99 kΩ	0.01 Ω-tól	±(2% m.é. + 3 digit)
3 vezeték + lakatfogó	0.00 Ω…1.99 kΩ	0.01 Ω-tól	±(2% m.é. + 4 digit)
2 lakatfogó	0.00 Ω…99.9 kΩ	0.01 Ω-tól	±(10% m.é. + 4 digit)
Talajellenállás	0.0 Ω m…99.9 kΩm	0.1 Ωm-től	Az R_E mérés pontosságától függően

Szigetelési ellenállás mérése

Mérési funkció	Tartomány	Felbontás	Pontosság
50V-os mérőfeszültség	50 kΩ…250 MΩ	1 kΩ-tól	±(3% m.é. + 8 digit)
100V-os mérőfeszültség	100 kΩ…500 MΩ	1 kΩ-tól	±(3% m.é. + 8 digit)
250V-os mérőfeszültség	250 kΩ…999 MΩ	1 kΩ-tól	±(3% m.é. + 8 digit)
500V-os mérőfeszültség	500 kΩ…2.00 GΩ	1 kΩ-tól	±(3% m.é. + 8 digit)
1000V-os mérőfeszültség	1000 kΩ…9.99 GΩ	1 kΩ-tól	±(3% m.é. + 8 digit)

Védővezetők és egyenértékű kötések ellenállás mérése

Mérési funkció	Tartomány	Felbontás	Pontosság
Védővezető folytonosságának mérése ±200 mA mérőárammal	0.12 Ω…400 Ω	0.01 Ω-tól	±(2% m.é. + 3 digit)
Ellenállás mérése kis árammal	0.0 Ω…1999 Ω	0.1 Ω-tól	±(3% m.é. + 3 digit)

Fénymérés

Mérési funkció	Tartomány	Felbontás	Pontosság
Fény mérése Lux-ban	0 lx…399.9 klx	0.001 lx-tól	±(2% m.é. + 5 digit)
Fény mérése kandelában	0 fc…39.99 kfc	0.001 fc-tól	±(2% m.é. + 5 digit)
