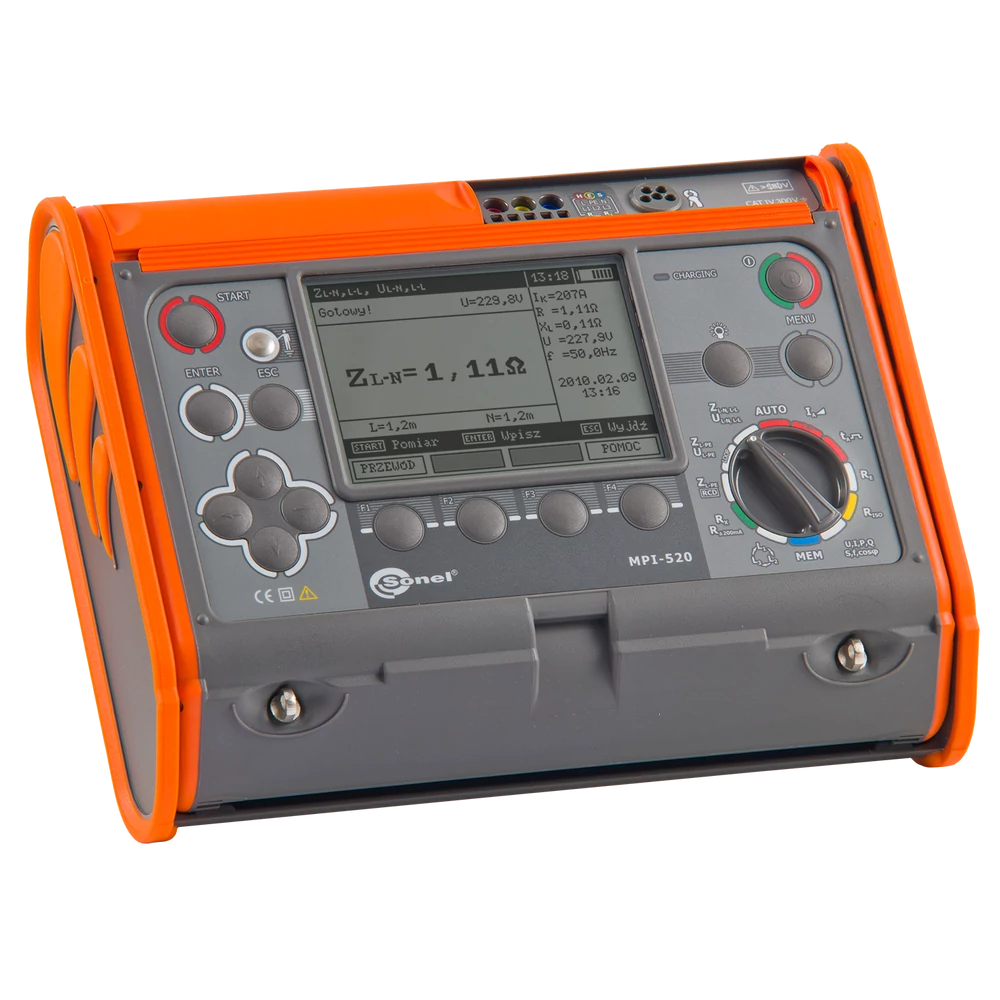

Sonel MPI-520 - Multifunkciós érintésvédelmi műszer
Ár:
740.090 Ft (582.748 Ft + ÁFA)
Menny.:db
Kosárba
5 / 5 csillag! ()

Sonel MPI-520 - Multifunkciós érintésvédelmi műszer

Cikkszám: WMGBMPI520

Ár:
740.090 Ft (582.748 Ft + ÁFA)
Menny.:db
Kosárba

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

Mérhető paraméterek:

  • RCD jellemzők (Általános, szelektív | AC, A, F, B, B+)
  • Hurokimpedancia, Vonalimpedancia
  • Hurokimpedancia az RCD kioldása nélkül
  • Feszültség, fázissorend, frekvencia
  • Szigetelési ellenállás 1000V mérőfeszültséggel
  • Földelési ellenállás
  • Folytonossági ellenállás ±200mA mérőárammal
  • Áram, teljesítmény, cosφ
  • Automatikus polaritás fordítás

Műszerek összehasonlítása

Jótállás:
Nem fogyasztónak minősülő vásárló esetén 1év szavatosság
Árgarancia!
Máshol olcsóbb?
Elérhetőség: szállítási idő 2 hét
Megrendelés esetén 1 munkanapon belül átadjuk a futárszolgálatnak.
Megrendelés esetén két munkanapon belül átadjuk a futárszolgálatnak.
Általában megrendelés esetén ennyi időn belül szállítható a termék, de a valós szállítási idő a beszállítói készlettől függ. A pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
Ez a termék rendelhető, a pontos szállítási időről érdeklődjön ügyfélszolgálatunkon.
30 napos visszaküldési garancia
Ingyenes szállítás 30.000 Ft felett
Háztól-Házig garancia

Adatlap

Főbb funkciók

  • Hurokimpedancia mérés
    • Hurokimpedancia mérés 23 A mérőárammal (44 A fázis-fázis) – mérőellenállás R = 10 Ω
    • Mérési tartomány: 95...440 V, frekvencia: 45...65 Hz
  • Hurokimpedancia mérés 0,01 Ω felbontással, az RCD kioldása nélkül (IΔn≥30 mA)
    • Rövidzárlati áram automatikus kiszámítása, fázis feszültség és fázis-fázis feszültség detektálása
    • Mérések indítása UNI-Schuko adapterrel, opcionális AGT adapter 3 fázisú hálózatokhoz
  • Általános, gyors és szelektív RCD-k mérése névleges hibaárammal 10, 30, 100, 300, 500 és 1000 mA (AC, A, B típus)
  • Szigetelési ellenállás mérése
    • 50 V, 100 V, 250 V, 500 V, 1000 V tesztfeszültséggel
    • Szigetelési ellenállás mérése 3 GΩ-ig
    • UNI-Schuko adapter szigetelési ellenállás mérésekhez
    • Automatikus kisütés mérés után
    • Automatikus mérés 3, 4 és 5 vezetékes vezetékeken az opcionális AutoISO adapter használatával
    • Hangjelzés 5 másodperces intervallumban az időkarakterisztika rögzítésének megkönnyítésére
    • Biztonságos mérés - túlfeszültség elleni védelem
  • Védővezető ellenállásának mérés
    • PE vezető folytonosság mérése ±200 mA árammal
    • A tesztvezetékek ellenállásának automatikus kompenzálása
  • Földelési ellenállás mérés
  • Fázissorrend mérés
  • 10 memória bank, amelyek mindegyike 99 memóriacellát tartalmaz
  • Az MPI-520 műszer segítségével mérhető és értékelhető minden elektromos hálózat a legelterjedtebb szabványok szerint (IEC 61557, VDE 0100, BS7671).

Technikai adatok

Szigetelés fajtája Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória IV 300 V (III 600 V) EN 61010-1 szerint
Mechanikai védelem EN 60529 szerint IP54
Tápellátás 4 db Baby (LR14) elemekkel, vagy 4,8 V 4,2 Ah NiMH akkumulátorral
Méret 288 x 223 x 75 mm
Tömeg ~ 2,2 kg
max. mérések száma (Akkumulátorral) >3000 (2 mérés/perc)
Kijelző LCD kijelző
Memória 990 cella (57 500 érték)
Adattovábbítás USB
Szabványmegfelelőségek: EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok ISO 9001, ISO 14001, PN-N-18001

Tartozékok

  • UNI-Schuko adapter (WS-03)
  • Tesztvezeték banándugóval; 1,2 m; sárga
  • Tesztvezeték banándugóval; 1,2 m; piros
  • Tesztvezeték banándugóval; 1,2 m; kék
  • Tesztvezeték kábeldobon, banándugóval; 15 m; kék
  • Tesztvezeték kábeldobon, banándugóval; 30 m; piros
  • Krokodil csipesz; K02; piros
  • Krokodil csipesz; K02; sárga
  • Mérőcsúcs banán csatlakozóval; piros
  • Mérőcsúcs banán csatlakozóval; kék
  • Mérőcsúcs banán csatlakozóval; sárga
  • Hordtáska L2
  • 2 db Földelő szonda, 0,30 m
  • USB adatkábel
  • Heveder
  • Akkumulátor
  • Kalibrációs bizonyítvány

Műszaki adatok

Mérhető rendszerek TT, TN
Hurokimpedancia mérés Igen
Hurokimpedancia mérés RCD kioldás nélkül Igen
RCD mérés G, S | AC, A, F, B, B+
Földelési ellenállás mérés Igen
Szigetelési ellenállás mérés Igen
Automata kisütés Igen
Folytonosság teszt ≥ 200mA mérőárammal Igen
Kisfeszültségű ellenállásmérés Igen
L-N Automatikus fordítása Igen
Feszültségmérés Igen
RISO mérési tartomány 3GΩ
RISO mérési feszültség 1000V
Memória 990 pont
Interfész USB
Tápellátás Akkumulátor / elem
Védelmi osztály IP54
Kijelző típusa LCD
Méret 288x223x75mm
Tömeg 2.2kg

Specifikációk

Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L

Mérőáram: 23/403 A, Mérési tartomány az EN 61557 - 2 szabvány szerint: 0,13...1999,9 Ω (1,2 m mérővezetékkel)

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(5% m.é. + 3 digit)
20,0...199,9 Ω 0,1 Ω ±(5% m.é. + 3 digit)
200...1999 Ω 1 Ω ±(5% m.é. + 3 digit)
  • Működési feszültségtartomány: 95...270 V ( ZL-PE i ZL-N esetén) és 95...440 V (ZL-L esetén),
  • Hálózati frekvencia fn: 45...65 Hz

Hurokimpedancia ZL-PE mérése RCD módban

Mérési tartomány az EN 61557 - 2 szabvány szerint: <15mA mérőárammal, 0.50...1999,9 Ω

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(6% m.é. + 10 digit)
20,0...199,9 Ω 0,1 Ω ±(6% m.é. + 5 digit)
200...1999 Ω 1 Ω ±(6% m.é. + 5 digit)
  • Névleges feszültség: 95...270 V
  • Hálózati frekvencia: 45...65 Hz

Földelés ellenállás mérése RE

Mérési tartomány az EN 61557 - 5 szabvány szerint:

  • 50 V: 0,5 Ω...1,99 kΩ
  • 25 V: 0,56 Ω…1,99 kΩ



Mérési tartomány Felbontás Pontosság
0,00...9,99 Ω 0,01 Ω ±(2% m.é. + 4 digit)
10,0...99,9 Ω 0,1 Ω ±(2% m.é. + 3 digit)
100...999 Ω 1 Ω ±(2% m.é. + 3 digit)
1,00...1,99 kΩ 0,01 kΩ ±(2% m.é. + 3 digit)

Szigetelési ellenállás mérése

Mérési tartomány az EN 61557 - 2 szabvány szerint:

  • UN = 50 V: 50 kΩ...250 MΩ
  • UN = 100 V: 100 kΩ...500 MΩ
  • UN = 250 V: 250 kΩ...1 GΩ
  • UN = 500 V: 500 kΩ...2 GΩ
  • UN = 1000 V: 1 MΩ...3 GΩ



Mérési tartomány* Felbontás Pontosság**
0,00...1999 kΩ 1 kΩ ±(3% m.é. + 8 digit)
2,00...19,99 MΩ 0,01 MΩ ±(3% m.é. + 8 digit)
20,0...199,9 MΩ 0,1 MΩ ±(3% m.é. + 8 digit)
200...999 MΩ 1 MΩ ±(3% m.é. + 8 digit)
1,00...3,00 GΩ 0,01 GΩ ±(4% m.é. + 6 digit)

* A mérési tartományra korlátozódik
** UNI-Schuko adapter esetén további hiba ± 2%

Fázis sorrend

  • Fázis sorrend jelzés: előre, hátra
  • Hálózati feszültségtartomány UL-L: 100 ... 440 V (45 ... 65 Hz) UL-L: 100 ... 440 V (45 ... 65 Hz)
  • A fázis-fázis feszültségek kijelzése
  • UN = 500 V: 500 kΩ...2 GΩ
  • UN = 1000 V: 1 MΩ...3 GΩ

Az aktív P, passzív Q és a látszólagos S teljesítmény és cosφ mérése

  • Feszültségtartomány UL-N: 0...440 V
  • Hálózati frekvencia: 45...65 Hz
  • Frekvencia mérés 50...440 V feszültségre: 45,0...65,0 Hz tartományban (max. pontosság: ±0,1% m.é. + 1 digit)

cosφ mérés: 0,00...1,00 (felbontás: 0,01)

Kisfeszültségű teszt a védővezető és a szigetelés folytonosságának mérésére

PE vezető folytonosságának mérése ±200 mA mérőárammal

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(2% m.é. + 3 digit)
20,0...199,9 Ω 0,1 Ω ±(2% m.é. + 3 digit)
200...400 Ω 1 Ω ±(2% m.é. + 3 digit)
  • Feszültség a nyitott terminálokon: 4...9 V
  • Kimeneti áram R <2 Ω esetén: min. 200 mA
  • A tesztvezetékek ellenállásának kompenzálása
  • Mérés kétirányú árammal

RCD kioldási teszt és kioldódási idő mérése tA (tA funkció esetén)

Mérési tartomány az EN 61557 - 2 szabvány szerint: 0 ms ... a megjelenített érték felső határáig

RCD típus Szorzó Mérési tartomány Felbontás Pontosság
Általános 0,5*IΔn 0...300 ms 1 ms ± (2% m.é. + 2 digit)
1*IΔn 0...300 ms
2*IΔn 0...150 ms
5*IΔn 0...40 ms
Szelektív 0,5*IΔn 0...500 ms
1*IΔn 0...500 ms
2*IΔn 0...200 ms
5*IΔn 0...150 ms
  • Mérőáram pontossága: 0,5*IΔn: -8... 0%, 1*IΔn, 2*IΔn, 5*IΔn: 0...8%

Az IA RCD kioldóáramának mérése a szinuszos-hullámforma tesztáramához

Mérőáram Mérési tartomány Felbontás Mérőáram Pontosság
10 mA 3,3...10,0 mA 0,1 mA 0,3 x IΔn...1,0 x IΔn ±5% IΔn
30 mA 9,0...30,0 mA 0,1 mA
100 mA 33...100 mA 1 mA
300 mA 90...300 mA 1 mA
500 mA 150...500 mA 1 mA
1000 mA 330...1000 mA 1 mA
  • Mérés kétirányú árammal

Az RDC kioldóáram (IA) mérése egyirányú félperiódusú szinuszos mérőárammal 6 mA eltolással

Mérőáram Mérési tartomány Felbontás Mérőáram Pontosság
10 mA 4...20,0 mA 0,1 mA 0,4 x IΔn...2,0 x IΔn ±10% IΔn
30 mA 12,0...42,0 mA 0,1 mA 0,4 x IΔn...1,4 x IΔn
100 mA 40,0...140 mA 1 mA 0,4 x IΔn...2,0 x IΔn
300 mA 120...420 mA 1 mA 0,4 x IΔn...1,4 x IΔn
500 mA 200...700 mA 1 mA 0,4 x IΔn...1,4 x IΔn
  • Mérés kétirányú árammal

Az RCD kioldóáram (IA) mérése a egyenárammal

Mérőáram Mérési tartomány Felbontás Mérőáram Pontosság
10 mA 4...20,0 mA 0,1 mA 0,4 x IΔn...2,0 x IΔn ±10% IΔn
30 mA 12,0...60,0 mA 1 mA
100 mA 40,0...200 mA 1 mA
300 mA 120...600 mA 1 mA
500 mA 200...1000 mA 1 mA
  • Mérés kétirányú árammal



m.é. = mért érték
