Adatlap
Kiemelt tulajdonságok

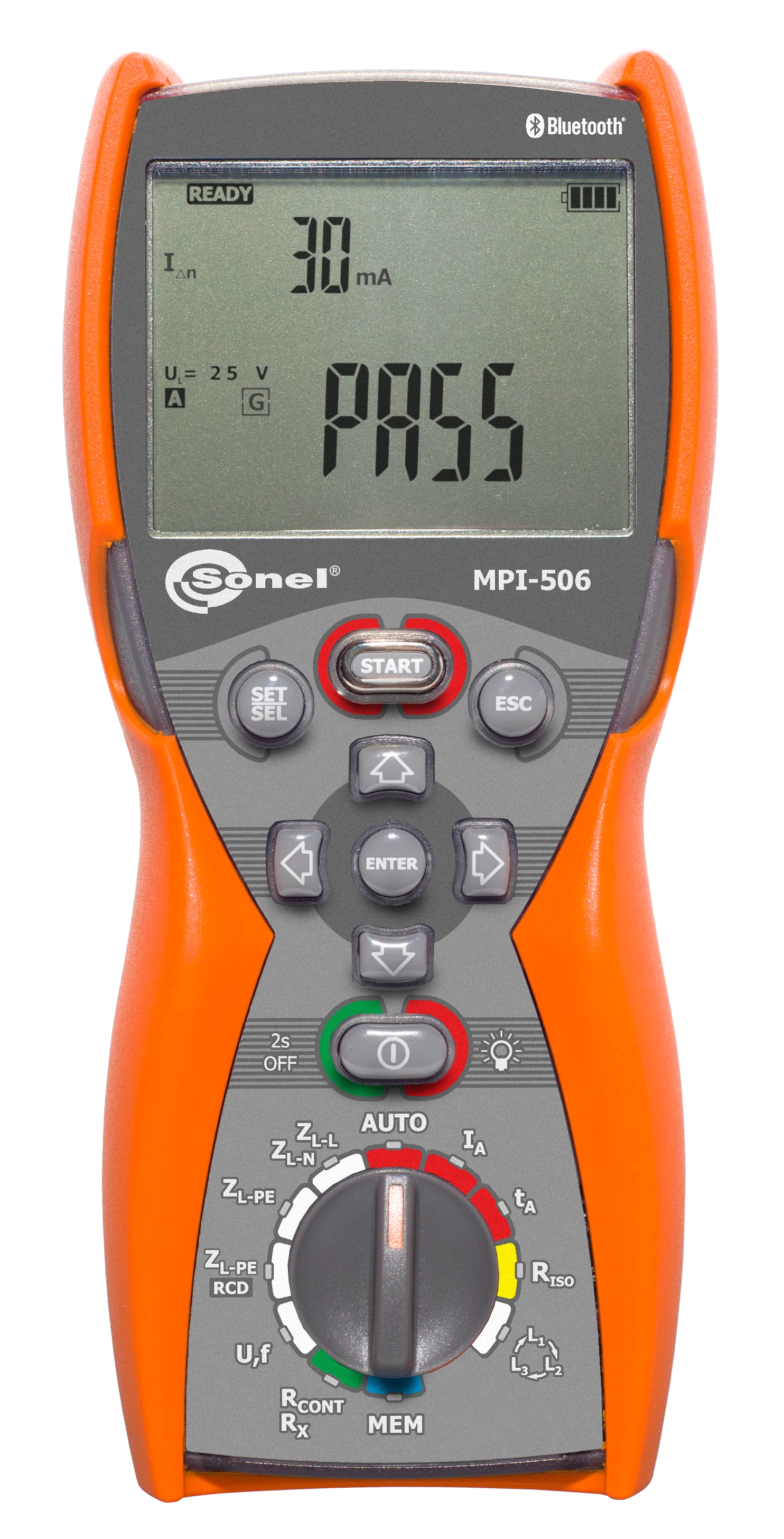

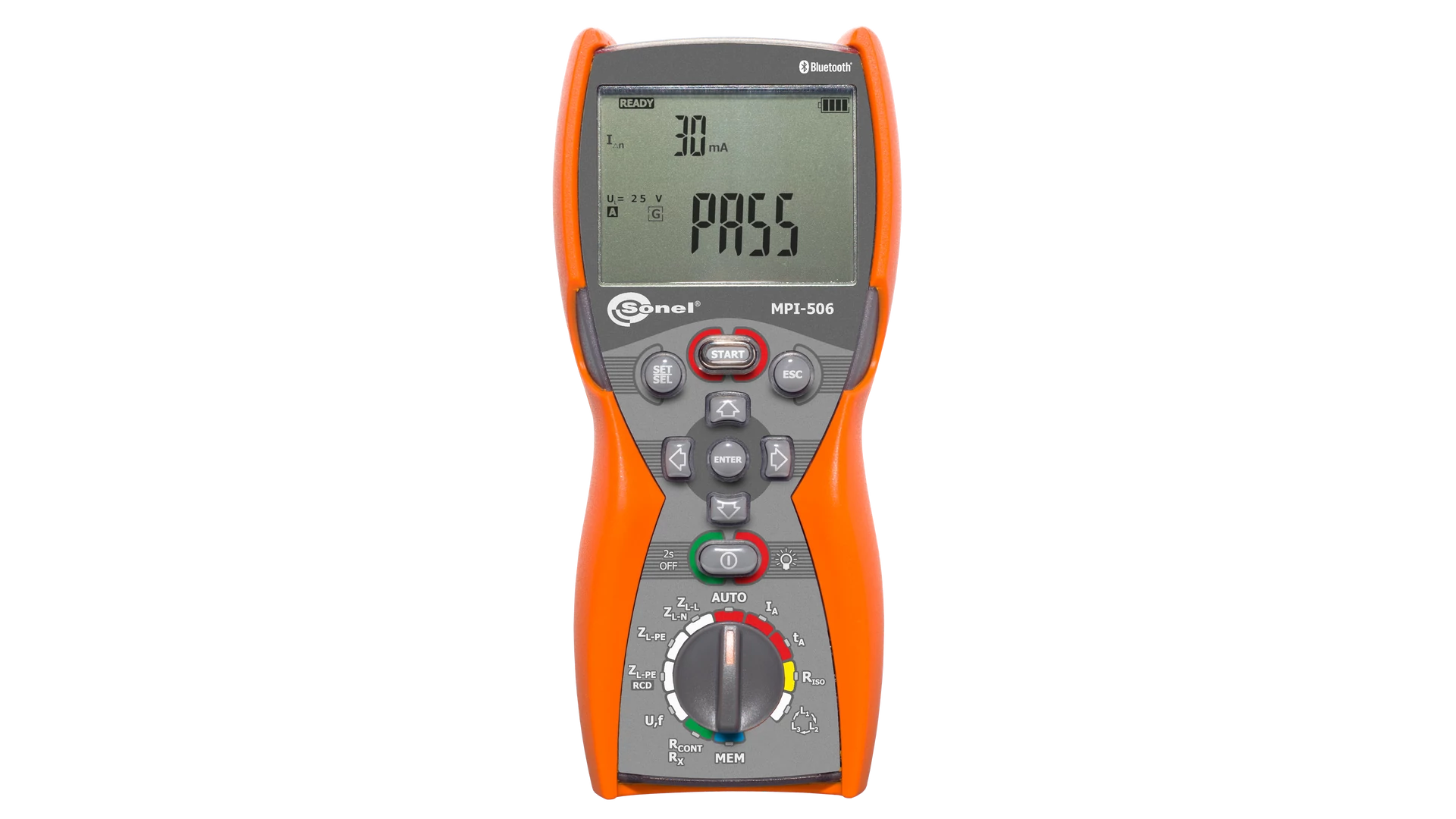

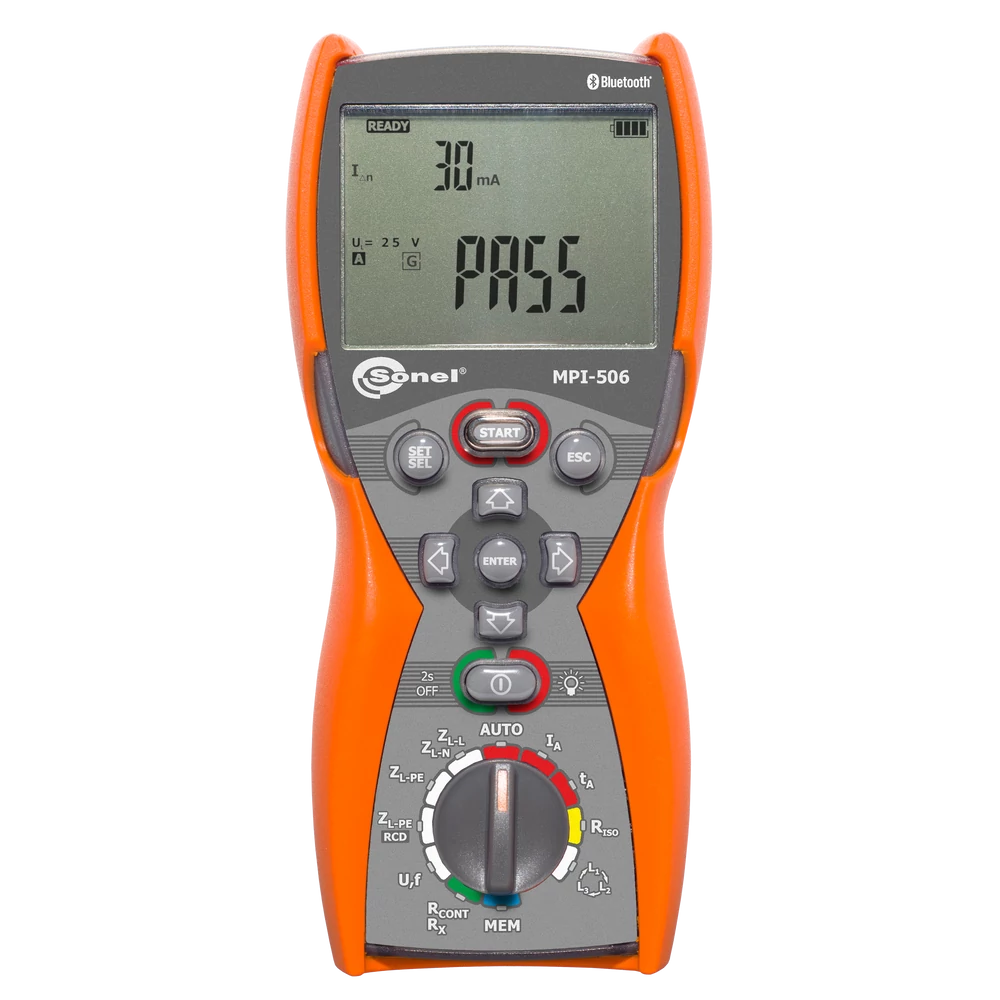

A Sonel MPI-506 multifunkciós érintésvédelmi műszer hálózati paraméterek mérésére. Karcsú és kompakt méreteiben a mérőműszer rengeteg mérési funkciót rejt. A készülék további előnye a rendkívül kézreálló és ergonomikus forma, amely megkönnyíti a hordozást és növeli a munkavégzés kényelmét.
- Kompakt kialakítás
- Rövidzárlati impedancia gyors mérése RCD kioldás nélkül (néhány másodperc)
Mérhető paraméterek
Hálózati paraméterek mérése az MSZ EN 61557 szabvány szerint:
- Hurokimpedancia (RCD-vel ellátott hálózatokon is)
- RCD paraméterek
- Szigetelési ellenállás
- Védővezető folytonosság és potenciálkiegyenlítés
- Fázisszekvencia
Tulajdonságok
Automatikus mérések
Az MPI-506 lehetővé teszi a gyors mérését automatizált mérési sorozatok segítségével:
- Automatikus RCD teszt
Megnövekedett ellenállás a környezeti hatásokkal szemben
Az MPI-506 műszer remekül helytáll viszontagságos környezetben is. A por és víz behatolása ellen az egyedi ház védi a műszert az IP67 szabványnak megfelelően.
Kommunikáció és szoftver
Könnyen átviheti a mérési adatokat a számítógépére Bluetooth-on keresztül. Az áramütés elleni mérésekre vonatkozó jelentés elkészítéséhez a Sonel Reports Plus programot célszerű használni. Az adatok letöltését a Sonel Reader program biztosítja, amely a mérőeszköz szabványos és ingyenes szoftvere.
Technikai adatok
| Szigetelés fajtája | Kettős szigetelés EN 61010-1 és IEC 61557 szerint |
| Mérési kategória | IV 300 V (III 600 V) EN 61010-2-030 szerint |
| Mechanikai védelem EN 60529 szerint | IP67 |
| Tápellátás | 4 db AA elem, vagy Akkumulátor |
| Méret | 220 x 98 x 58 mm |
| Tömeg | ~ 0,8 kg |
| Max. Z vagy RCD mérések száma (Akkumulátorral) | >5000 (2 mérés/perc) |
| Kijelző | LCD |
| Memória (mérési értékek tárolására) | 990 cella, 10 000 érték |
| Adattovábbítás | Bluetooth |
| Szabványmegfelelőségek: | EN 61326-1 és EN 61326-2-2 |
| Minőségbiztosítási szabványok | ISO 9001, ISO 14001, PN-N-18001 |
Tartozékok
- UNI-Schuko adapter (WS-03)
- Tesztvezeték banándugóval; 1,2 m; sárga
- Tesztvezeték banándugóval; 1,2 m; piros
- Tesztvezeték banándugóval; 1,2 m; kék
- USB adatkábel
- Krokodil csipesz; K02; piros
- Krokodil csipesz; K02; sárga
- Mérőcsúcs banán csatlakozóval; piros
- Mérőcsúcs banán csatlakozóval; kék
- Mérőcsúcs banán csatlakozóval; sárga
- Hordtáska M6
- Heveder
- 4 db AA elem
- Szoftver „Sonel Reader”
- Kalibrációs bizonyítvány
Műszaki adatok
| Mérhető rendszerek | TT, TN |
| Hurokimpedancia mérés | Igen |
| Hurokimpedancia mérés RCD kioldás nélkül | Igen |
| RCD mérés | G, S | AC, A |
| Szigetelési ellenállás mérés | Igen |
| Automata kisütés | Igen |
| Folytonosság teszt ≥ 200mA mérőárammal | Igen |
| Kisfeszültségű ellenállásmérés | Igen |
| L-N Automatikus fordítása | Igen |
| Feszültségmérés | Igen |
| RISO mérési tartomány | 0.6GΩ |
| RISO mérési feszültség | 500V |
| Memória | 990 pont |
| Interfész | Bluetooth |
| Tápellátás | Akkumulátor / elem |
| Védelmi osztály | IP67 |
| Kijelző típusa | LCD |
| Méret | 220x98x58mm |
| Tömeg | 0.6kg |
Specifikációk
Hurokimpedancia mérése
| Mérési funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| Hurokimpedancia ZL-PE, ZL-N, ZL-L | 0.13 Ω…1999.9 Ω | 0.01 Ω-tól | ±(5% m.é. + 3 digit) |
| Hurokimpedancia RCD módban ZL-PE | 0.5 Ω…1999 Ω | 0.01 Ω-tól | ±(6% m.é. + 5 digit) |
RCD paraméterek mérése
| Mérési funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| RCD kioldási idő mérése 0.5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn |
|||
| általános és rövid késleltetésű RCD | 0 ms…300 ms | 1 ms-tól | ±(2% m.é. + 2 digit) |
| szelektív RCD | 0 ms…500 ms | 1 ms-tól | ±(2% m.é. + 2 digit) |
| RCD kioldási áram mérése 0.3 IΔn...2.0 IΔn |
|||
| RCD mérése szinuszos maradékárammal (AC típus) | 3.0 mA…500 mA | 0.1 mA-től | ±5% IΔn |
| RCD mérése egyirányú maradékárammal és egyirányú 6 mA DC eltolással (A típus) | 3.5 mA…420 mA | 0.1 mA-től | ±10% IΔn |
Szigetelési ellenállás mérése
| Mérési funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| 100V-os mérőfeszültség | 100 kΩ…99.9 MΩ | 1 kΩ-tól | ±(5% m.é. + 8 digit) |
| 250V-os mérőfeszültség | 250 kΩ…199.9 MΩ | 1 kΩ-tól | ±(5% m.é. + 8 digit) |
| 500V-os mérőfeszültség | 500 kΩ…599.9 GΩ | 1 kΩ-tól | ±(5% m.é. + 8 digit) |
Védővezetők és egyenértékű kötések ellenállás mérése
| Mérési funkció | Tartomány | Felbontás | Pontosság |
|---|---|---|---|
| Védővezető folytonosságának mérése ±200 mA mérőárammal | 0.12 Ω…400 Ω | 0.01 Ω-tól | ±(2% m.é. + 3 digit) |
| Ellenállás mérése kis árammal | 0.0 Ω…1999 Ω | 0.1 Ω-tól | ±(2% m.é. + 3 digit) |
| Fázissorrend kijelzés |
|---|
| azonos irányban (helyes), ellentétes irányban (helytelen), UL-L feszültség: 100 V...440 V (45 Hz....65 Hz) |
* m.é. = mért érték
