Adatlap

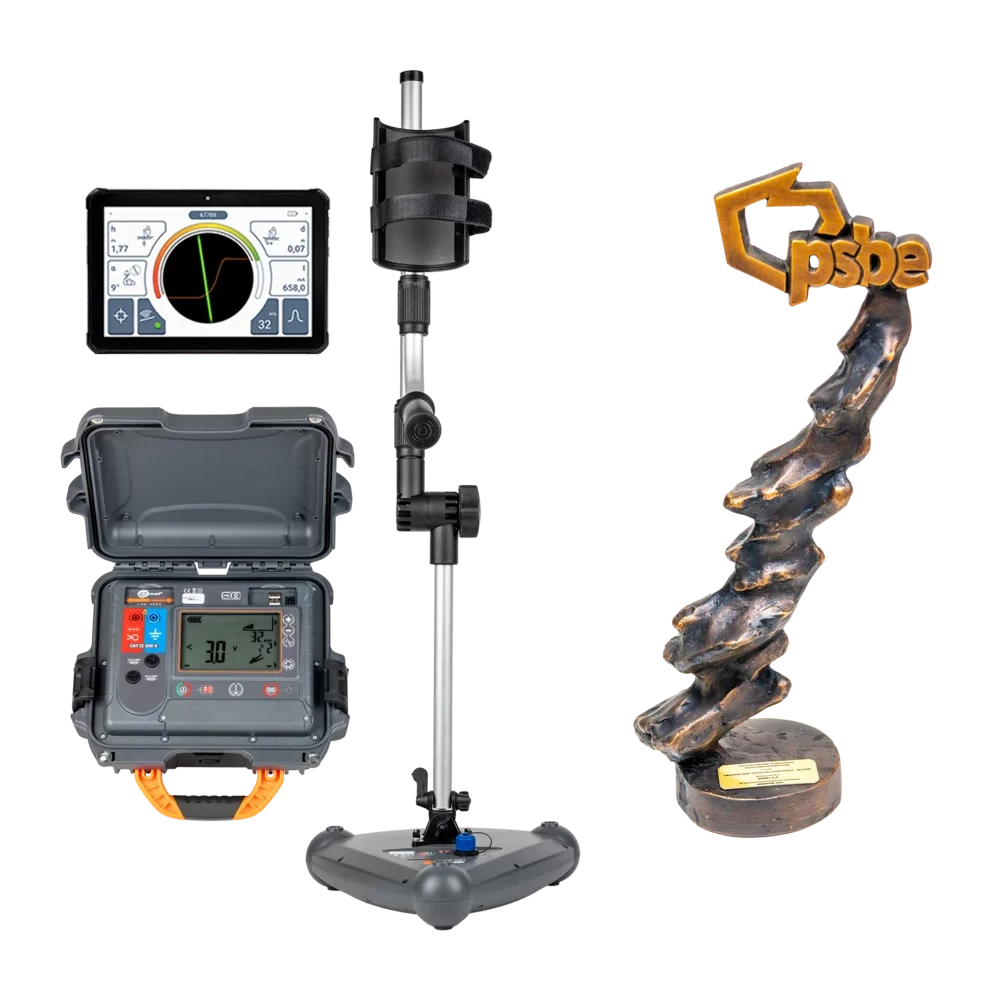

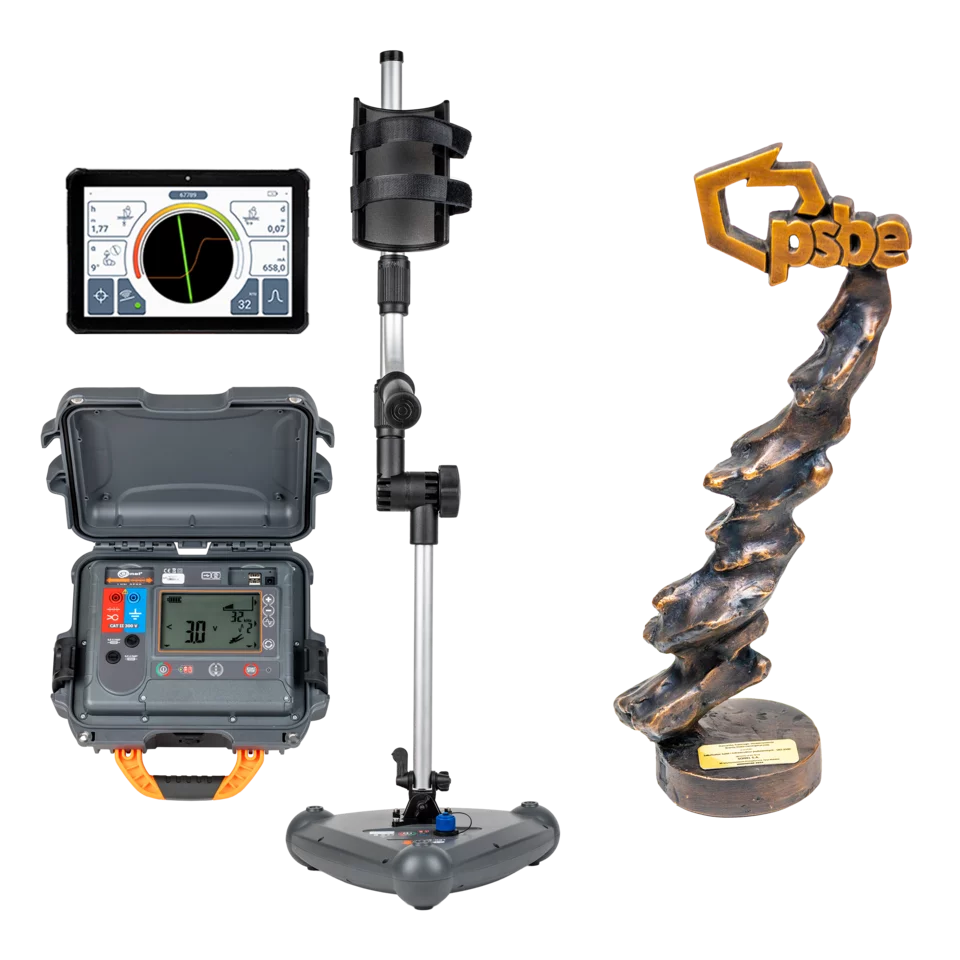

A Sonel LKZ-2500 nyomvonal-meghatározó készlet egy LKN adóból és egy LKD detektorból áll. Lehetővé teszi a földbe temetett objektumok helymeghatározását, azonosítását és nyomvonalának követését. Alkalmas az alábbiak felderítésére:
- erősáramú kábelek és vezetékek, vezérlőkábelek, telekommunikációs kábelek,
- villámvédelmi rendszerek földalatti elemei, katódos védelmi rendszerek,
- víz- és csatornahálózatok,
- üzemanyagszállító rendszerek (csővezetékek, gázvezetékek),
- távfűtő rendszerek és előszigetelt csövek.
Az LKZ sorozat készletei felbecsülhetetlen segítséget nyújtanak a különböző iparágakban végzett földmunkák során, legyen szó energetikáról, épületgépészetről, építőiparról, vasútról, távközlésről, vízművekről, fűtéstechnikáról, földmérésről vagy számos egyéb területről.
Hogyan működik?
Az LKN-2500 adó helymeghatározó jelet juttat a föld alatti objektumba. Az objektum felett mozgatott LKD-2500 detektor követi ezt a jelet. A nyomon követett objektum helyzetére vonatkozó adatok a detektorhoz csatlakoztatott Sonel LKZ Mobile alkalmazásban jelennek meg. Az objektum útvonalának meghatározása az iránytű leolvasása és az észlelt jelszint alapján történik.
A rendszer képes a kábelek nyomon követésére és az útvonalak rögzítésére a mobilalkalmazáson keresztül. Ezek a fájlok exportálhatók és megoszthatók más felhasználókkal is – azokkal is, akik nem rendelkeznek LKN-2500 / LKD-2500 eszközzel.
A rendszer passzív módban (az LKN-2500 adó használata nélkül) és aktív módban (az LKN-2500 adó használatával) is képes működni. Az aktív mód három különböző módszert kínál a jel bejuttatására:
- Galvanikus: a jel közvetlen csatlakoztatása az objektumhoz krokodilcsipeszek és mérővezetékek segítségével.
- Lakatfogós: a jel bejuttatása induktív lakatfogón keresztül (opcionális).
- Induktív: a jel bejuttatása a műszer belső antennájának segítségével, induktív úton.
Műszaki jellemzők
Adó (Transmitter)
- Működés közvetlen galvanikus vagy induktív csatolási módban – belső adóantenna.
- Kompatibilis a jeladó lakatfogókkal.
- Robusztus, ellenálló ház.
Detektor (Detector)
- Aktív mód: együttműködés az LKN-2500 adóval 8 kHz és 32 kHz frekvenciákon (Signal mód).
- Passzív mód: működés az alábbi frekvenciákon:
- 50 Hz, 60 Hz (Power mód – hálózati frekvencia),
- 2...65 kHz (Radio mód).
Sonel LKZ Mobile alkalmazás
Az alkalmazás a Sonel LKD-2500 detektorral működik együtt. Lehetővé teszi az objektumok nyomon követését, az útvonalak mentését a mobileszköz memóriájába a GPS-koordináták (útpontok) és egyéb adatok rögzítésével együtt.
Az alkalmazás további funkciói:
- élő helyzetmeghatározás (Live preview),
- távolságmérés egy adott útpontig,
- útvonalak exportálása más mobileszközökre,
- útvonalak beolvasása a készülék memóriájából,
- az összes rögzített paraméter megtekintése,
- útvonalak egyesítése,
- jegyzetek hozzáadása az útvonalakhoz és mérési pontokhoz.
