Adatlap
Leírás

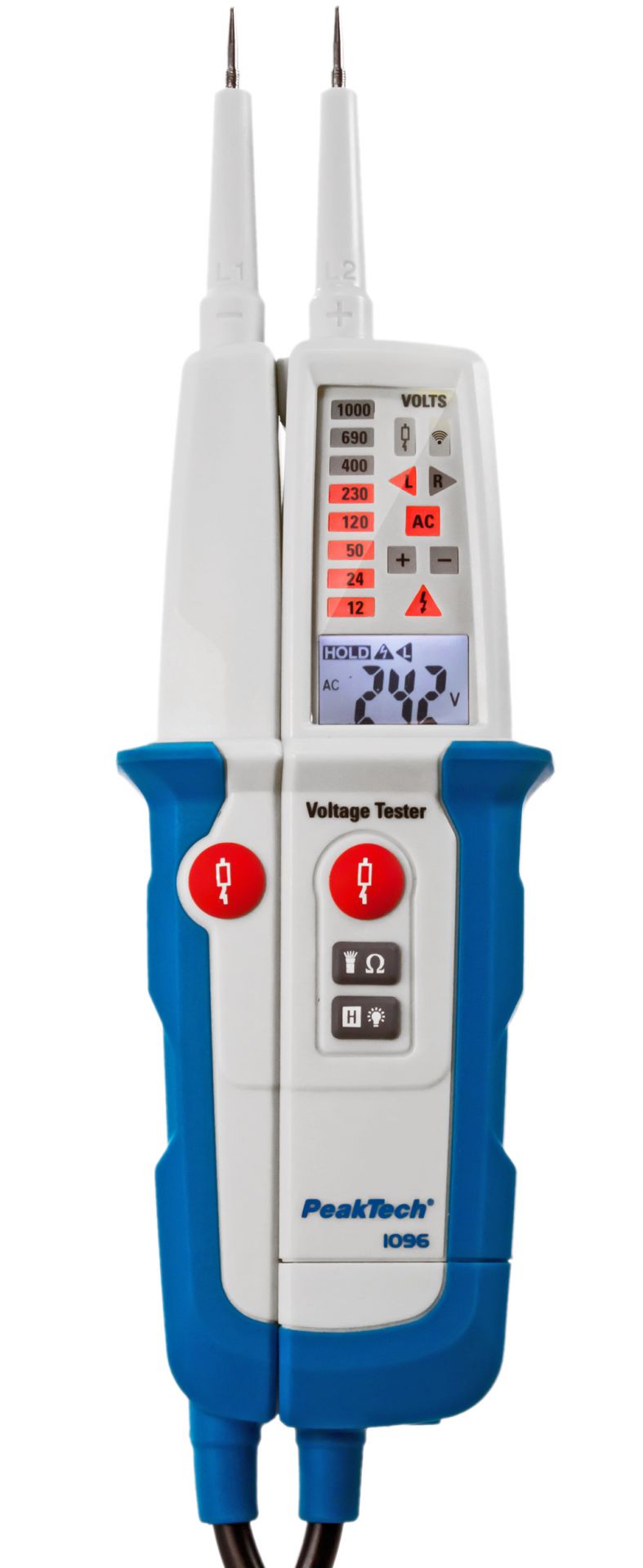

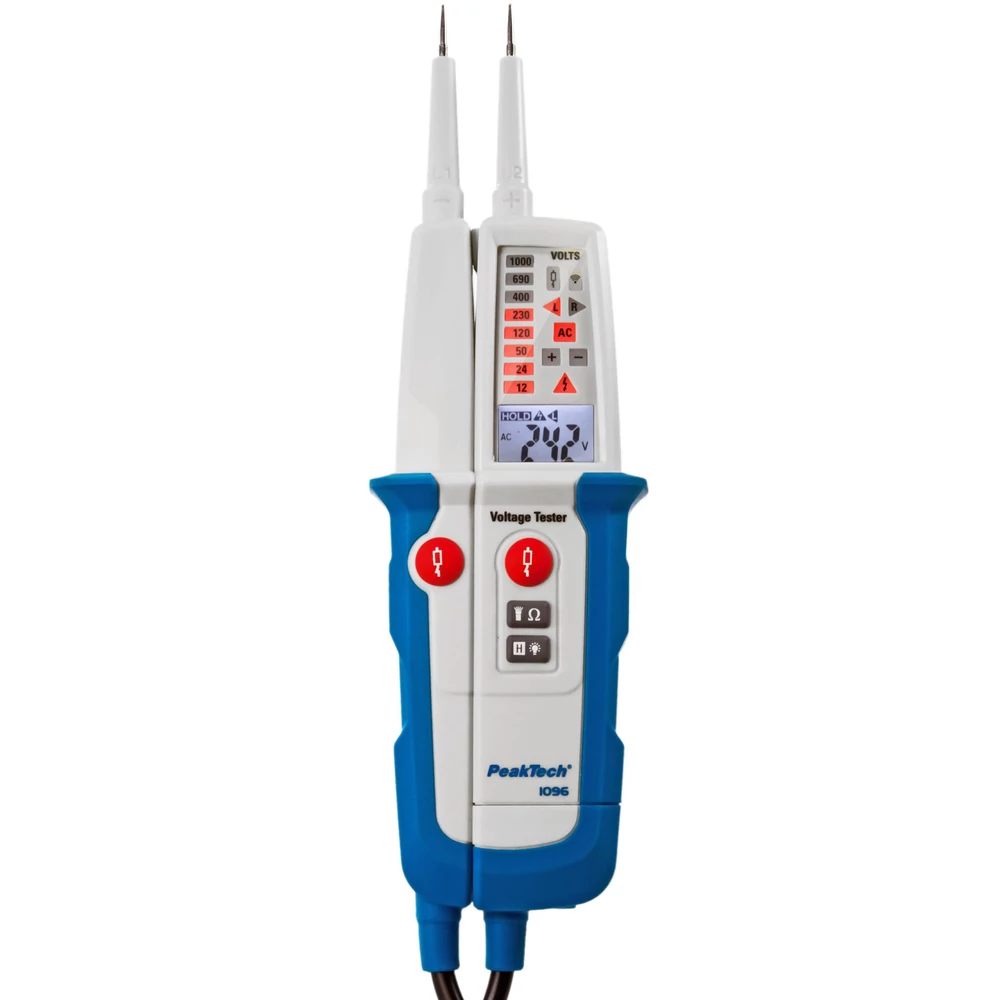

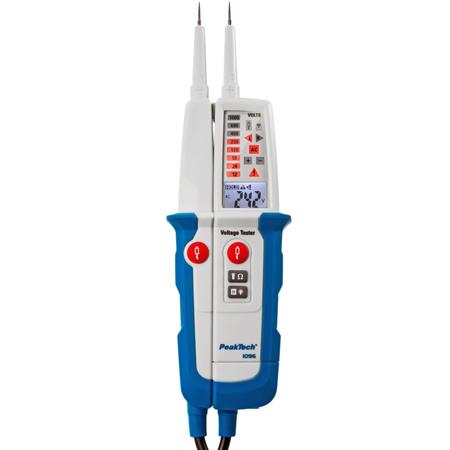

A PeakTech 1096 egy új eszköz a gyors és egyszerű feszültségmérésekhez. Ez a modell a TÜV/GS által jóváhagyott, különleges felhasználói biztonságot nyújtó, könnyen leolvasható, háttérvilágítással ellátott LCD-kijelzővel rendelkezik a feszültség- vagy ellenállásmérések pontos megjelenítéséhez. Ezen túlmenően egy folytonossági teszt is beépítésre került, amely azonnal reagál, amikor mindkét mérőszondát feszültségmentes vezetőre helyezik, és a piros LED mellett hangjelzést is kibocsát. Az egyfázisú teszt vagy a háromfázisú rendszerekhez való forgásirányjelző már szintén integrálva van ebbe a modellbe. A megszakítók (RCD-k) a beépített tesztgombon keresztül indíthatók, és így gyorsan ellenőrizhető a működésük. Az LCD-kijelző és a beépített LED-es zseblámpa háttérvilágítása külön-külön kapcsolható be és ki. A funkciók sokaságának köszönhetően ez a kézreálló mérőeszköz ideálisan alkalmas a mindennapi használatra az elektromos rendszerek teszteléséhez, karbantartásához és telepítéséhez.
Funkciók
- LCD kijelző (max. 1999) háttérvilágítással
- Egyen- és váltakozó feszültségek vizsgálata 1000 V-ig
- +/- polaritáskijelzés az egyenáramú mérési tartományhoz
- Egypólusú fázisteszt és forgásirány-kijelzés
- Ellenállásmérési funkció 2000 Ω-ig
- Folyamatossági vizsgáló LED-del és hangjelzéssel
- Alacsony impedancia vizsgálati funkció az RCD megszakítókhoz
- Integrált LED-es zseblámpa
- IP 64 védelem
- Biztonság: EN 61243-3; TUV / GS; CAT III 1000V / CAT IV 600V
Tartozékok
- 1 db táska
- 1 db elemkészlet
- 1 db használati utasítás
Specifikációk
| LED Kijelző | |
| Feszültségtartomány | 12V – 1000V AC/DC |
| Felbontás | ± 12,24,50,120,230, 400,690,1000V AC/DC |
| Pontosság | Complies with EN 61243-3:2014 |
| Frekvenciatartomány | 0/40Hz up to 400Hz |
| Mintavételezési sebesség | ≤ 1 sec. |
| Automatikus bekapcsolás | ≥ 12V AC/DC |
| LCD Kijelző | |
| Kijelzés | LCD kijelző (max. 1999) háttérvilágítással |
| Feszültségtartomány | 6V – 1000V AC/DC |
| Felbontás | 1V AC/DC |
| Pontosság | ± 3,0% + 5 dgt. |
| Frekvenciatartomány | 0/40Hz up to 400Hz |
| Mintavételezési sebesség | ≤ 1 sec. |
| Automatikus bekapcsolás | ≥ 6V AC/DC |
| Feszültségérzékelés | Automatikus |
| Polaritásérzékelés | Teljes tartományban |
| Tartományérzékelés | Automatikus |
| Belső max. impedancia | Maximum 3,5mA @ 1000V 350kΩ /Is <3,5mA (RCD kioldás nélkül) |
| Forgásirány kijelzés | |
| Feszültségtartomány | 100 … 1000V |
| Frekvenciatartomány | 50/60Hz |
| Mérési elv | Dupla - pólus és érintkező elektróda |
| Biztonsági szabvány | EN 61243-3:2014 |
| Szervezeti jóváhagyás | TÜV Rheinland - GS |
| Túlfeszültség védelem | 1000V AC/DC |
| Mérési kategória | CATIII 1000V / CATIV 600V |
| Védettségi fok | IP 64 |
| Tápellátás | 2 x 1,5V ‘‘AAA“ Elem |
| Fogyasztás | Max. 30mA |
| Hőmérséklet tartomány | -10 °C - +55°C |
| Páratartalom | Max. 85% RH |
Műszaki adatok
| Mérési tartomány (V DC) | 1000 V |
| Pontosság (V DC) | 3 % |
| Mérési tartomány (V AC) | 1000 V |
| Pontosság (V AC) | 3 % |
| Mérési tartomány (Ohm) | 1999 Ω |
| Pontosság (Ohm) | 5 % |
| Típus | Feszültség teszter |
| RCD teszt | Igen |
| Folytonosság teszt | Igen |
| Tápellátás | 2 x AAA elem |
| Védelmi osztály | IP64 |
| Kijelző (digitek) | 1999 |
Specifikációk
| LED Kijelző | |
|---|---|
| Feszültségtartomány | 12V – 1000V AC/DC |
| Felbontás | ± 12,24,50,120,230, 400,690,1000V AC/DC |
| Pontosság | Complies with EN 61243-3:2014 |
| Frekvenciatartomány | 0/40Hz up to 400Hz |
| Mintavételezési sebesség | ≤ 1 sec. |
| Automatikus bekapcsolás | ≥ 12V AC/DC |
| LCD Kijelző | |
|---|---|
| Kijelzés | LCD kijelző (max. 1999) háttérvilágítással |
| Feszültségtartomány | 6V – 1000V AC/DC |
| Felbontás | 1V AC/DC |
| Pontosság | ± 3,0% + 5 dgt. |
| Frekvenciatartomány | 0/40Hz up to 400Hz |
| Mintavételezési sebesség | ≤ 1 sec. |
| Automatikus bekapcsolás | ≥ 6V AC/DC |
| Feszültségérzékelés | Automatikus |
| Polaritásérzékelés | Teljes tartományban |
| Tartományérzékelés | Automatikus |
| Belső max. impedancia | Maximum 3,5mA @ 1000V 350kΩ /Is <3,5mA (RCD kioldás nélkül) |
| Csúcsáram | Is = 150mA |
| RCD kioldás | ~ 30mA @ 230V |
| Folytonosság teszt | 0 – 400kΩ |
| Pontosság | Névleges ellenállás ± 50% |
| Teszt áram | ≤ 5μA |
| Ellenállásmérés | 0Ω - 1999Ω |
| Felbontás | 1Ω |
| Pontosság | ± (5% + 10 dgt.) at 20°C |
| Hőmérsékleti együttható | ± 5 dgt./ 10K |
| Teszt áram | ≤ 30μA |
| Egypólusú fázisteszt | 100V – 1000V AC |
| Frekvenciatartomány | 50Hz – 400Hz |
| Forgásirány kijelzés | |
|---|---|
| Feszültségtartomány | 100 … 1000V |
| Frekvenciatartomány | 50/60Hz |
| Mérési elv | Dupla - pólus és érintkező elektróda |
| Biztonsági szabvány | EN 61243-3:2014 |
| Szervezeti jóváhagyás | TÜV Rheinland - GS |
| Túlfeszültség védelem | 1000V AC/DC |
| Mérési kategória | CATIII 1000V / CATIV 600V |
| Védettségi fok | IP 64 |
| Tápellátás | 2 x 1,5V ‘‘AAA“ Elem |
| Fogyasztás | Max. 30mA |
| Hőmérséklet tartomány | -10 °C - +55°C |
| Páratartalom | Max. 85% RH |
