Adatlap

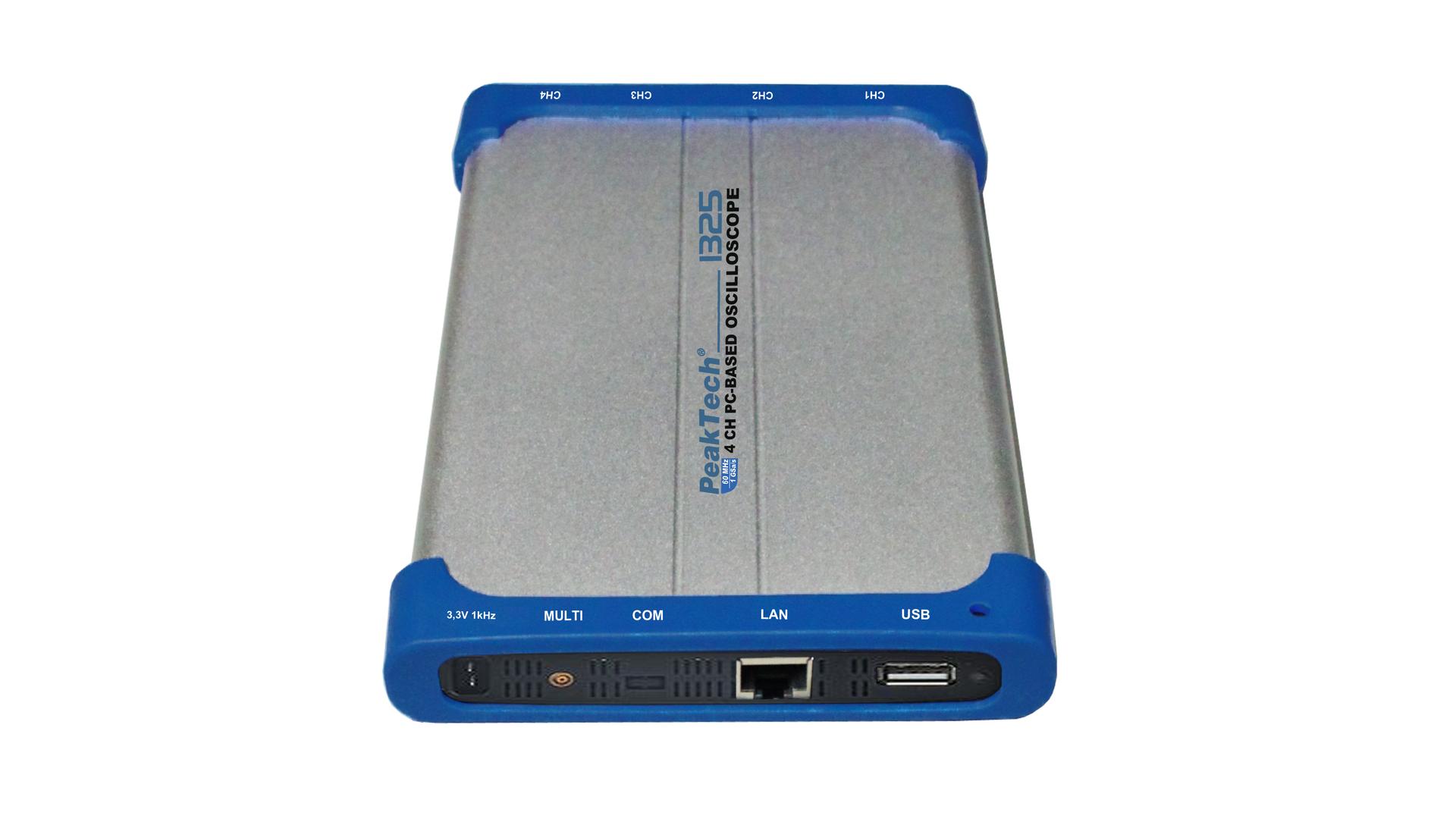

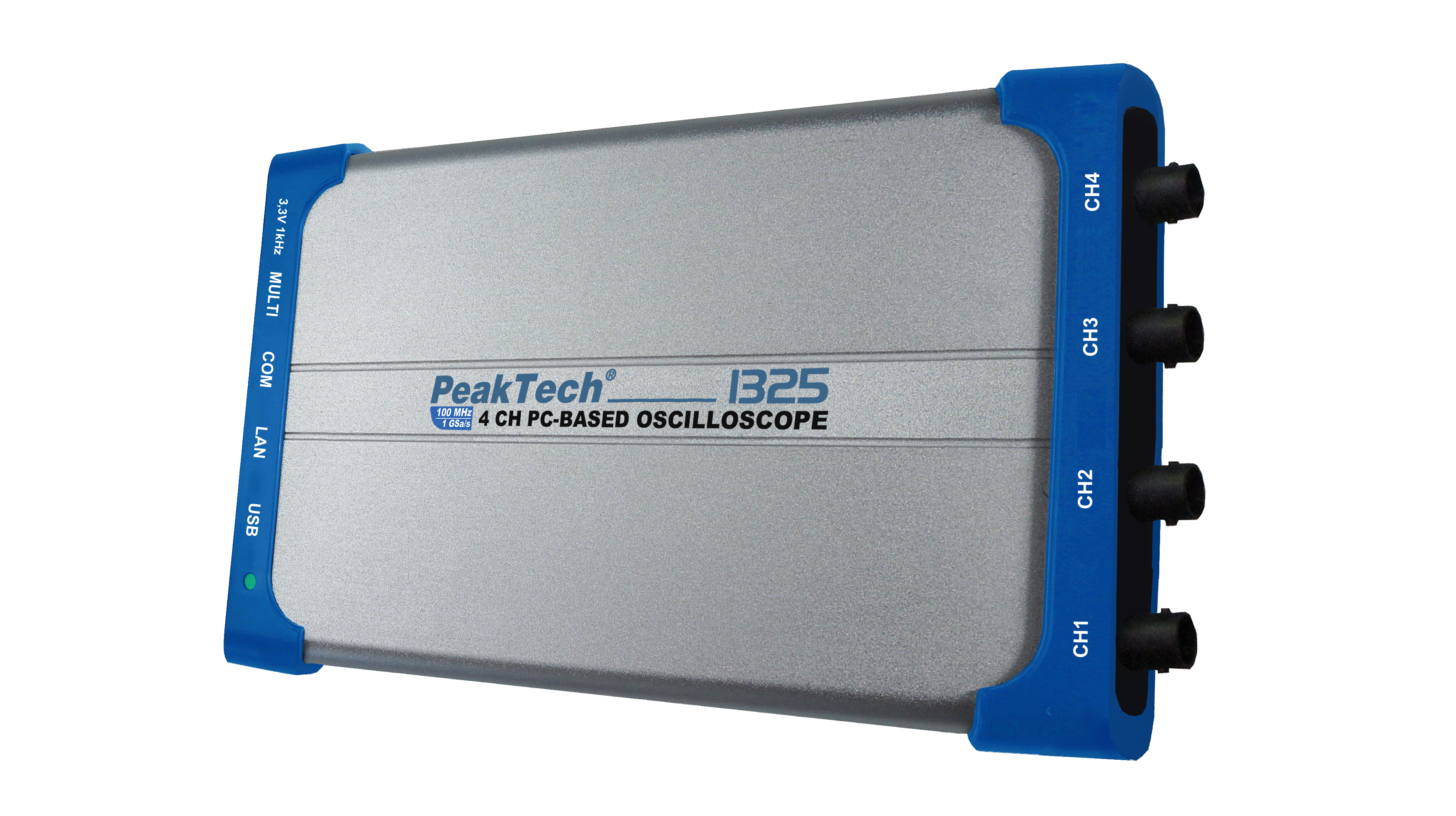

Ez az új fejlesztésű négycsatornás számítógép alapú oszcilloszkóp laptoppal történő mobil használatra, ellenőrző egységekben történő állandó beépítésre, ipari alkalmazásokra, továbbá valamennyi olyan alkalmazásra, ahol egy kicsi és könnyű, sokoldalú oszcilloszkóp használata kívánatos. A bemenőjelek USB vagy LAN hálózaton keresztül közvetlenül továbbíthatóak a PC felé.
A készülék szigetelt LAN bemenetén keresztül az adatokat a lokális hálózatoktól távol is tudjuk továbbítani. Ez lehetővé teszi, hogy a rendszer, például egy telepített elektronikus rendszer adatrögzítése kényelmesen elvégezhető legyen egy munkahelyről.
Az interfész elválasztásával garantálható a felhasználó és a készülék maximális biztonsága.
Az erőteljes szoftveres támogatásnak és a számos funkciónak köszönhetően számos felhasználási lehetőség mutatkozik az oktatásban, szervizelésben és ipari feladatokban.
- Jól támogatott PC szoftver adatrögzítéshez és ellenőrzéshez.
- 20 automatikus mérési mód
- Matematikai funkciók +,-,*,/, és FFT
- LAN port a hálózaton keresztüli távoli hozzáféréshez
- USB hozzáférés a valós idejű adatátvitelhez
- Tartozékok: 4 db szonda (1:1, 10:1), USB kábel, 4 db. BNC-kábel, AC-DC Adapter, (Windows XP/Vista/7/8), használati utasítás
Műszaki adatok
| Sávszélesség | 60 MHz |
| Mintavételezési sebesség csatornánként | 500 MSa/s |
| Csatornák száma | 4CH |
| Bemenet választás | AC, DC, GND |
| Bemeneti impedancia | 1 MΩ +/- 2 % / 10 pF +/- 5 pF |
| Bemeneti feszültség | 40 V DC, vagy ACpp MAX. |
| Multifunkciós bemenet | Szinkron, be/ki, Megy/Nem megy, Külső trigger |
| Érzékenység | 2 mV – 50 V /div. |
| Pontosság | +/- 3% |
| Felfutási idő | < 5,8ns |
| Időalap tartománya | 5 ns/Div. – 100 s/Div. |
| Mintavételezési tartomány | 0,5 S/s – 1 GSa/s |
| Pontosság | 100 ppm x leolvasás + 0,6 ns |
| Trigger típus | Alter/Él/Video/Pulzus/meredekség |
| Trigger mód | Auto, Normal, Single |
| Mintavételezési mód | normál/csúcsérték/átlag |
| Automata mérési módok | csúcstól csúcsig, ciklus RMS, Vmax, Vmin, Vtop, Vbase, Vavg, túllövés, előlövés, felfutási idő, lefutási idő, +szélesség, - szélesség, +kitöltés, -kitöltés, késleltetés A→B (felfutás), késleltetés A→B(lefutás), |
| Matematikai funkciók | +, -, *, / , invertálás, FFT |
| X – Y funkciók | van |
| USB interfész | USB2.0 |
| LAN interfész | RJ45 |
| LAN elválasztás | van |
| Tárolás hosszúság | 5.000.000 mérési pont |
| Működési feszültség | 5 V DC, USB, vagy 5V DC 1A AC adapter < 5W |
| Méretek (Sz x Ma x Mé) | 190 x 120 x 18 mm |
| Súly | 260 g |
| EAN-13 | 4250569403132 |
