Sonel MPI-530-IT, Multifunkciós érintésvédelmi műszer

Ár:

987.690 Ft (777.709 Ft + ÁFA)

Menny.:db

Kosárba

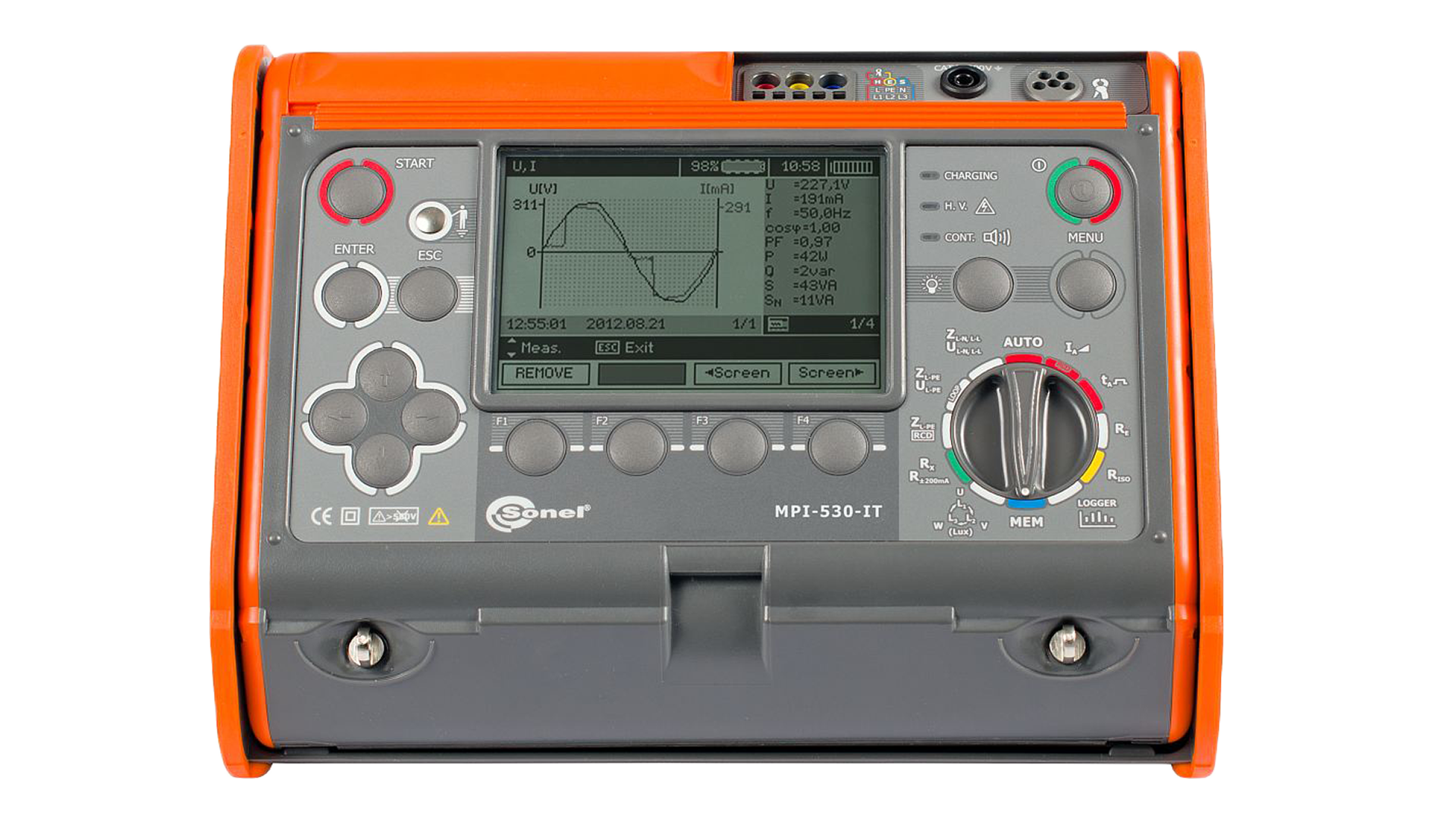

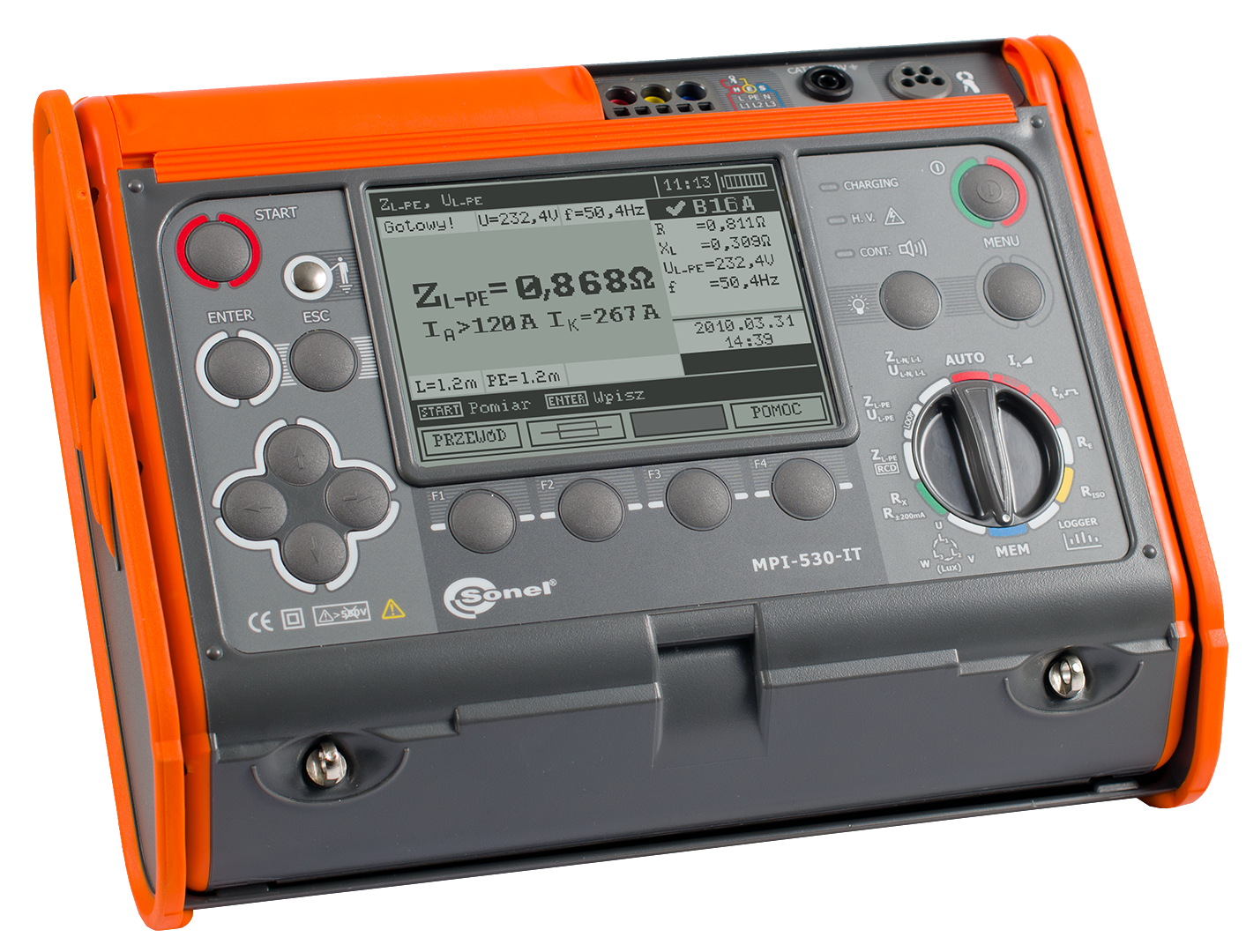

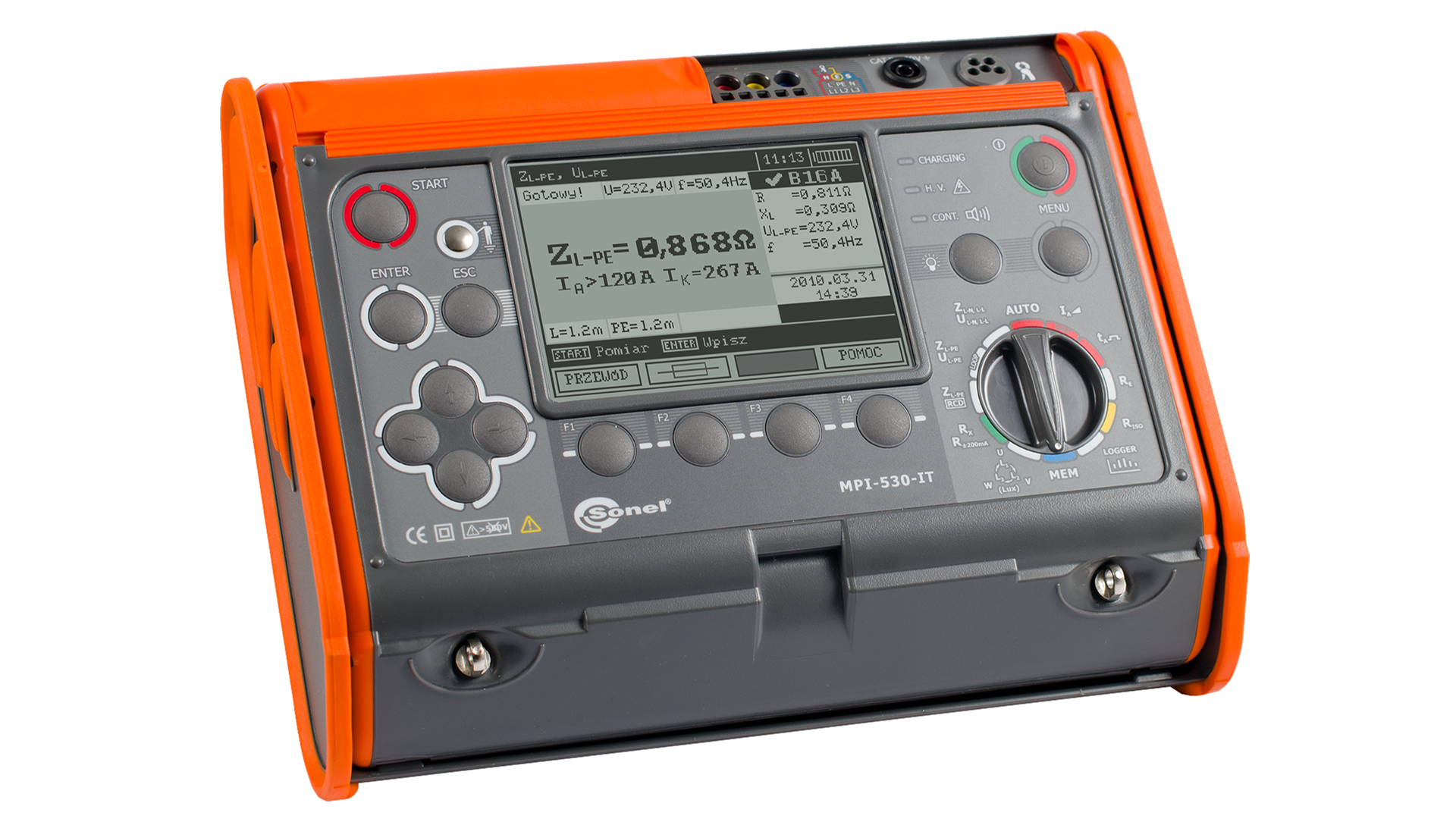

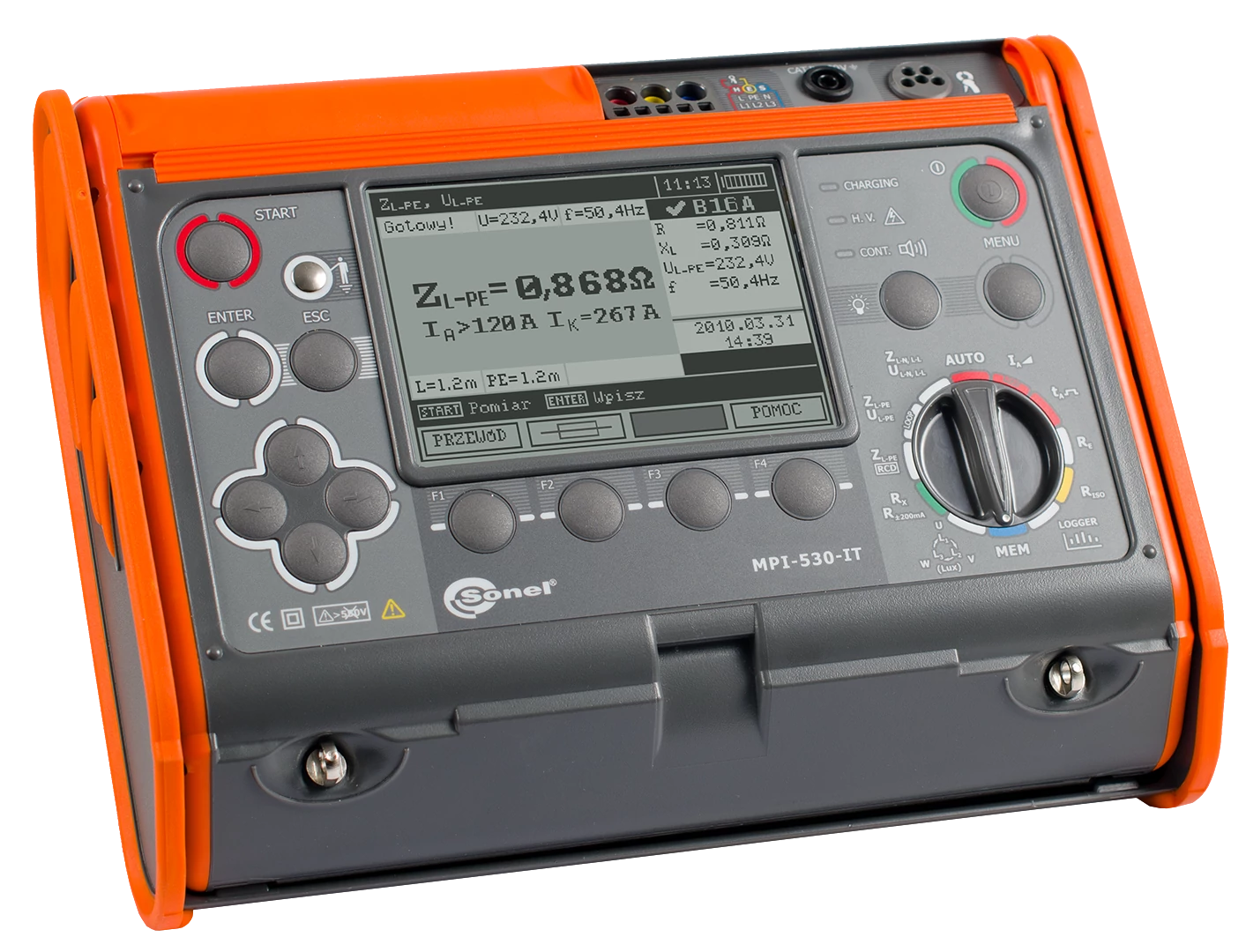

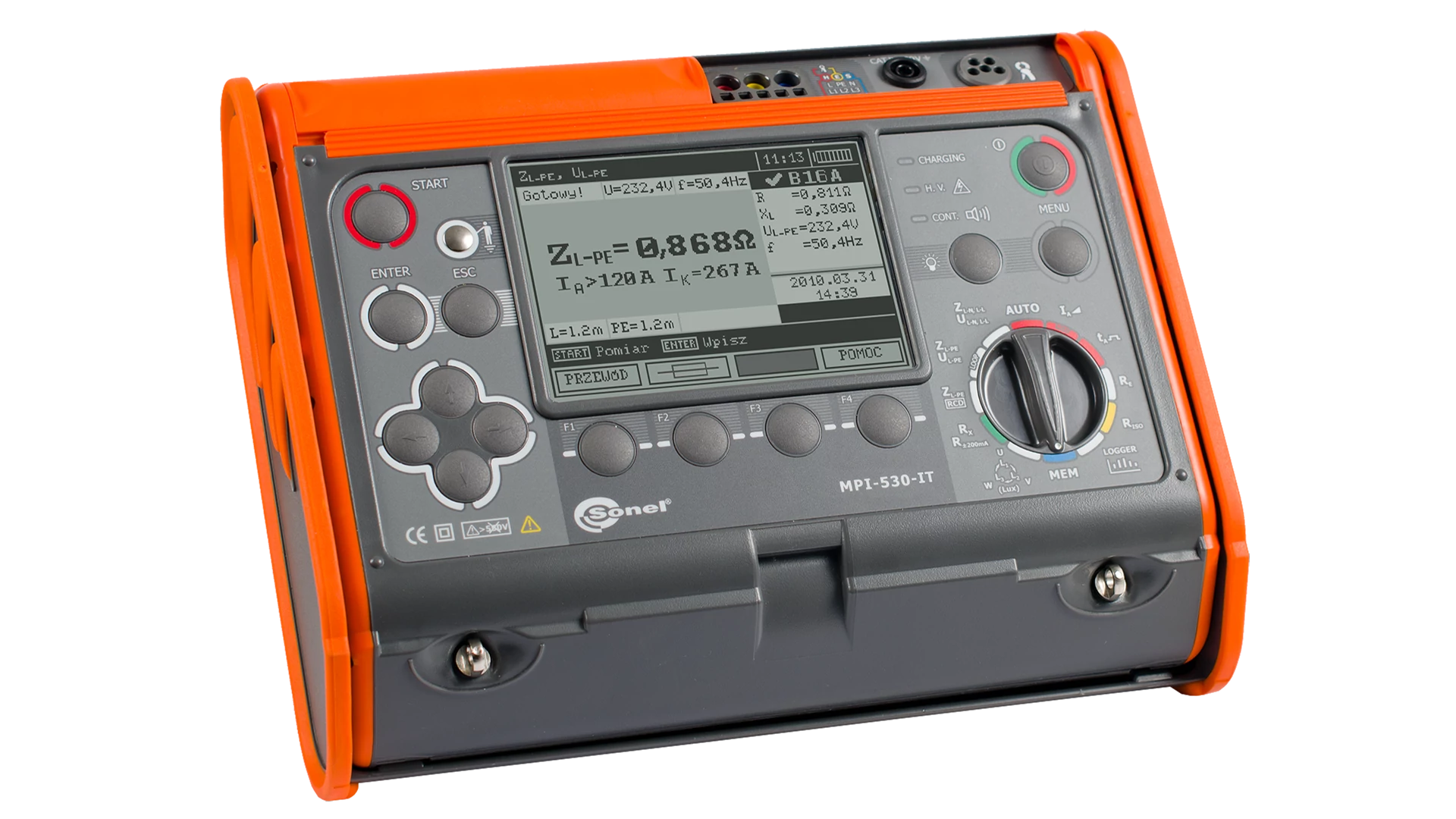

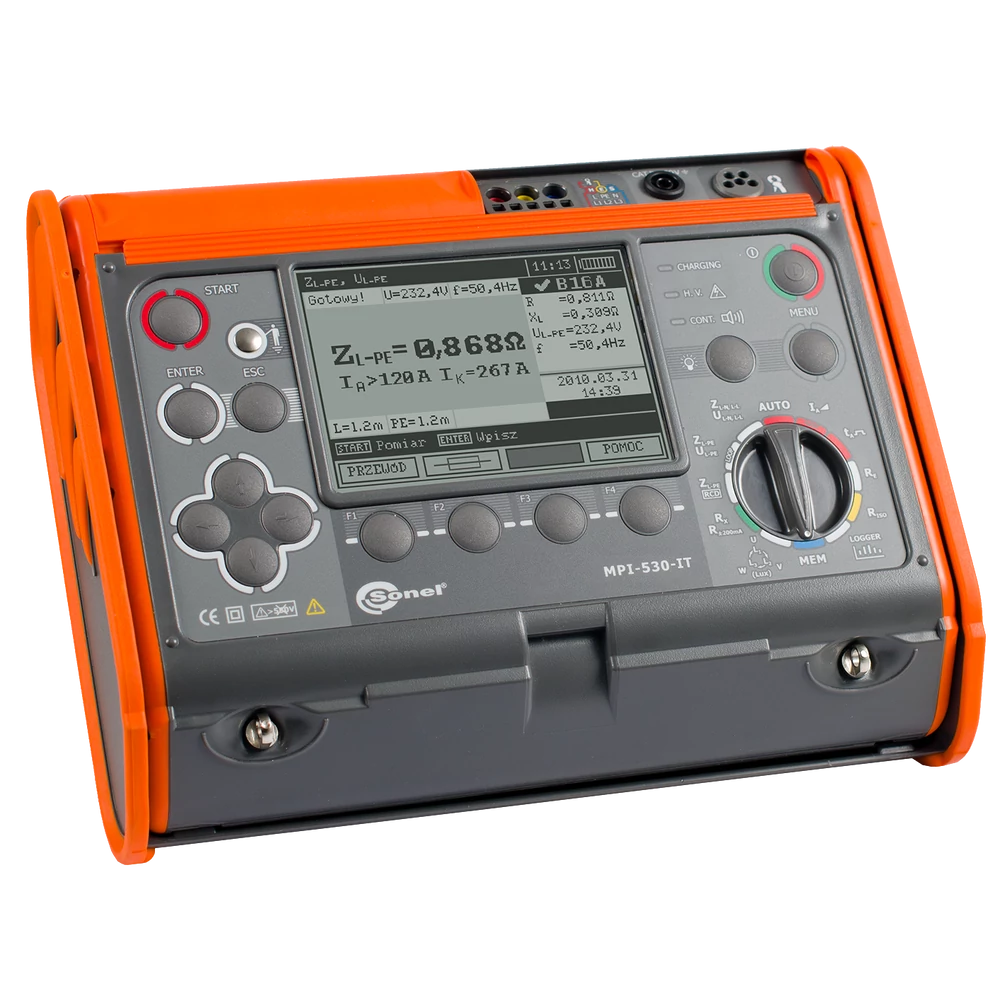

Sonel MPI-530-IT, Multifunkciós érintésvédelmi műszer

Katt rá a felnagyításhoz

További képek

Sonel MPI-530-IT, Multifunkciós érintésvédelmi műszer

Cikkszám: WMGBMPI530IT

Ár:

987.690 Ft (777.709 Ft + ÁFA)

Menny.:db

Kosárba

Vásároljon regisztrációval és Ft-ot levásárolhat a rendelés átvétele után!

Tulajdonságok és előnyök

Mérhető paraméterek:

TT, TN és IT rendszerek mérése
RCD jellemzők (Általános, szelektív | AC, A, F, B, B+)
Hurokimpedancia, Vonalimpedancia
Hurokimpedancia az RCD kioldása nélkül
Feszültség, fázissorend, frekvencia
Szigetelési ellenállás 1000V mérőfeszültséggel
Földelési ellenállás 3p, 4p, lakatfogó (opcionális)
Folytonossági ellenállás ±200mA mérőárammal
Hálózati adatrögzítés 1 fázison
Automatikus polaritás fordítás
Határérték beállítás minden funkcióhoz

Műszerek összehasonlítása

Jótállás:

Árgarancia!
Máshol olcsóbb?

Elérhetőség:

szállítási idő 2 hét

30 napos visszaküldési garancia

Ingyenes szállítás 30.000 Ft felett

Háztól-Házig garancia

Adatlap

Hurokimpedancia mérés

Impedancia mérés 0,001 Ω felbontással és 23 A árammal (44 A fázis-fázis)
Mérési tartomány: 95...440 V, frekvencia: 45...65 Hz
Hurokimpedancia mérése 0,01 Ω felbontással, RCD kioldása nélkül, I _Δn ≥ 30 mA
rövidzárlati áram automatikus számítása, a fázis-fázis és fázis-nulla feszültség detektálása
mérések UNI-Schuko adapterrel (az L és N vezeték felcserélése esetén is), vagy 1,2 m, 5 m, 10 m, 20 m-es mérővezetékekkel, opcionális AGT adapter 3 fázisú hálózatokhoz
A védelem típusának kiválasztása és a mért érték automatikus kiértékelése

RCD-k tesztelése (AC, A, B típus) IT hálózatokban is

Általános, gyors és szelektív RCD-k mérése névleges hibaárammal 10, 30, 100, 300, 500 és 1000 mA
Az összes RCD paraméter automatikus mérése (a START gomb lenyomása után a mérő elvégzi a teljes mérési ciklust, beleérve az L-PE hurokimpedancia mérést 15 mA mérőárammal)
A felhasználó által kiválasztható a kényszerített szivárgó áram hullámformája: szinuszos (felfutó vagy lefutó éltől indul), egyirányú lüktető (pozitív, vagy negatív), egyirányú lüktető DC eltolással (pozitív és negatív), közvetlen (pozitív és negatív)
Kioldási áram mérése I_A emelkedő áram használatával
Kioldási idő mérése t_A 0,5 I_Δn, 1 I_Δn, 2 I_Δn és 5 I_Δn esetén
Érintési feszültség U_B és a védővezető ellenállásának R_E mérése az RCD kioldása nélkül
Az L és N vezetékek felcserélésének detektálása, nem befolyásolja a mérési eredményt
A kioldási áram I_A és idő t_A mérése az RCD egyszeri kioldásával
Mérések 95...270 V között

Szigetelési ellenállás mérése

50 V, 100 V, 250 V, 500 V, 1000 V tesztfeszültséggel
Szigetelési ellenállás mérése 10 GΩ-ig
UNI-Schuko adapter szigetelési ellenállás mérésekhez
Automatikus kisütés mérés után
Automatikus mérés 3, 4 és 5 vezetékes vezetékeken az opcionális AutoISO adapter használatával
Hangjelzés 5 másodperces intervallumban az időkarakterisztika rögzítésének megkönnyítésére
Biztonságos mérés - túlfeszültség elleni védelem

Védővezető ellenállásának mérés

PE vezető folytonosság mérése ±200 mA árammal
A tesztvezetékek ellenállásának automatikus kompenzálása

Földelési ellenállás mérés

Mérés 3- és 4-pólusú módszerrel, 2 kiegészítő elektródával
Mérés 3-pólusú módszerrel és kiegészítő lakatfogóval
Mérés 2 lakatfogós módszerrel

További funkciók

Talajellenállás mérés
Fénymérés
PE csatlakozás gyorsellenőrzés
Feszültség, frekvencia, AC, cosφ, teljesítmény (valódi, meddő és látszólagos), feszültség és áram harmonikusok mérése és rögzítése
Reaktív fázisszekvencia és a motorok forgásirányának ellenőrzése
A mért értékek tárolásához megadható a mérési pontok helye, a mérési hely és a megbízó neve
Az MPI-530 műszer segítségével mérhető és értékelhető minden elektromos hálózat a legelterjedtebb szabványok szerint (IEC 61557, VDE 0100, BS7671)

Technikai adatok

Szigetelés fajtája	Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória	IV 300 V (III 600 V) EN 61010-1 szerint
Mechanikai védelem EN 60529 szerint	IP54
Tápellátás	4 db Baby (LR14) elemekkel, vagy 4,8 V 4,2 Ah NiMH akkumulátorral
Méret	288 x 223 x 75 mm
Tömeg	~ 2,5 kg
Max. mérések száma (Akkumulátorral)	>3000 (6 mérés/perc)
Kijelző	LCD kijelző
Memória	6000 cella (10 000 érték)
Adattovábbítás	USB, Bluetooth®
Szabványmegfelelőségek:	EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok	ISO 9001, ISO 14001, PN-N-18001

Tartozékok

UNI-Schuko adapter (WS-03)
Tesztvezeték banándugóval; 1,2 m; sárga
Tesztvezeték banándugóval; 1,2 m; piros
Tesztvezeték banándugóval; 1,2 m; kék
Tesztvezeték kábeldobon, banándugóval; 15 m; kék
Tesztvezeték kábeldobon, banándugóval; 30 m; piros
Krokodil csipesz; K02; piros
Krokodil csipesz; K02; sárga
Krokodil csipesz; K02; kék
Mérőcsúcs banán csatlakozóval; piros
Mérőcsúcs banán csatlakozóval; kék
Mérőcsúcs banán csatlakozóval; sárga
Hordtáska L2
Földelő szonda, 0,30 m
USB adatkábel
Heveder
Akkumulátor
Hálózati adapter
Autós hálózati adapter
Szoftver „Sonel Reader”
Kalibrációs bizonyítvány

Műszaki adatok

Mérhető rendszerek	TT, TN és IT
Hálózatanalizálás	Igen, 1 fázis
Hurokimpedancia mérés	Igen
Hurokimpedancia mérés RCD kioldás nélkül	Igen
RCD mérés	G, S \| AC, A, F, B, B+
Földelési ellenállás mérés	Igen
Szigetelési ellenállás mérés	Igen
Automata kisütés	Igen
Folytonosság teszt ≥ 200mA mérőárammal	Igen
Kisfeszültségű ellenállásmérés	Igen
L-N Automatikus fordítása	Igen
Feszültségmérés	Igen
RISO mérési tartomány	10GΩ
RISO mérési feszültség	1000V
Memória	10k pont / funkció
Interfész	USB, Bluetooth
Tápellátás	Akkumulátor / elem
Védelmi osztály	IP54
Kijelző típusa	LCD
Méret	288x223x75mm
Tömeg	2.2kg

Specifikációk

Hurokimpedancia mérése Z_L-PE, Z_L-N, Z_L-L

Mérőáram: 23/403 A Mérési tartomány az EN 61557 - 2 szabvány szerint: 0,13...1999,9 Ω (1,2 m mérővezetékkel)

Mérési tartomány	Felbontás	Pontosság
0,000...19,999 Ω	0,001 Ω	±(5% m.é. + 0,03 Ω)
20,00...199,99 Ω	0,01 Ω	±(5% m.é. + 0,03 Ω)
200,0...1999,9 Ω	0,1 Ω	±(5% m.é. + 0,03 Ω)

Működési feszültségtartomány: 95...270 V ( Z_L-PE i Z_L-N esetén) és 95...440 V (Z_L-L esetén),
Hálózati frekvencia f_n: 45...65 Hz

Hurokimpedancia Z_L-PE mérése RCD módban

Mérési tartomány az EN 61557 - 2 szabvány szerint: <15mA mérőárammal, 0.50...1999 Ω

Mérési tartomány	Felbontás	Pontosság
0,00...19,99 Ω	0,01 Ω	±(6% m.é. + 10 digit)
20,0...199,9 Ω	0,1 Ω	±(6% m.é. + 5 digit)
200...1999 Ω	1 Ω	±(6% m.é. + 5 digit)

Védővezető ellenállásának mérése R_E 3p és 4p módszerrel

Mérési tartomány az EN 61557 - 5 szabvány szerint:

50 V: 0,50 Ω...1,99 kΩ
25 V: 0,56 Ω…1,99 kΩ

Mérési tartomány	Felbontás	Pontosság
0,00...9,99 Ω	0,01 Ω	±(2% m.é. + 4 digit)
10,0...99,9 Ω	0,1 Ω	±(2% m.é. + 3 digit)
100...999 Ω	1 Ω	±(2% m.é. + 3 digit)
1,00...1,99 kΩ	0,01 kΩ	±(2% m.é. + 3 digit)

Mérőfeszültség: 25 V vagy 50 V
Mérőáram: 20 mA szinuszos rms 125 Hz (f_n = 50 Hz esetén) és 150 Hz (f_n = 60 Hz esetén)
A mérés nem lehetséges, ha az interferencia feszültség U_N >24 V
Legnagyobb mért interferencia-feszültség U _nmax = 100 V
A kiegészítő földelektródák maximális ellenállása 50 kΩ

Szelektív földelési ellenállás mérése lakatfogóval (3p + lakatfogó)

Mérési tartomány	Felbontás	Pontosság
0,00...9,99 Ω	0,01 Ω	±(8% m.é. + 4 digit)
10,0...99,9 Ω	0,1 Ω	±(8% m.é. + 3 digit)
100...999 Ω	1 Ω	±(8% m.é. + 3 digit)
1,00...1,99 kΩ	0,01 kΩ	±(8% m.é. + 3 digit)

A mérések opcionális lakatfogókkal
Interferencia árammérési taromány: 9,99 A-ig

Szelektív földelési ellenállás mérése két lakatfogóval

Mérési tartomány	Felbontás	Pontosság
0,00...9,99 Ω	0,01 Ω	±(10% m.é. + 4 digit)
10,0...99,9 Ω	0,1 Ω	±(10% m.é. + 4 digit)
100...999 Ω	1 Ω	±(20% m.é. + 4 digit)

A mérések opcionális vevő és adó lakatfogókkal
Interferencia árammérési taromány: 9,99 A-ig

Talaj ellenállás mérése (ρ)

Mérési tartomány	Felbontás	Pontosság
0,0...99,9 Ω	0,1 Ωm	Az R_E mérés pontosságától függően
100...999 Ω	1 Ωm	Az R_E mérés pontosságától függően
10,0...99,9 kΩm	0,01 kΩm	Az R_E mérés pontosságától függően
10,0...99,9 Ω	0,1 kΩm	Az R_E mérés pontosságától függően

Mérés Wenner módszerrel
A távolság méterben vagy lábban állítható
Távolságtartomány: 1...30 m (1...90 láb)

Fázissorrend kijelzése

Fázissorrend kijelzés: megfelelő, nem megfelelő
Hálózati feszültségtartomány U _L-L: 100...440 V (45...65 Hz)
A fázis-fázis közötti feszültség értékének megjelenítése

RCD kioldási teszt és kioldódási idő mérése t_A (t_A funkció esetén)

Mérési tartomány az EN 61557 - 2 szabvány szerint: 95...270 V

RCD típus	Szorzó	Mérési tartomány	Felbontás	Pontosság
Általános	0,5*I_Δn	0...300 ms	1 ms	± (2% m.é. + 2 digit)
	1*I_Δn	0...300 ms
	2*I_Δn	0...150 ms
	5*I_Δn	0...40 ms
Szelektív	0,5*I_Δn	0...500 ms
	1*I_Δn	0...500 ms
	2*I_Δn	0...200 ms
	5*I_Δn	0...150 ms

Mérőáram pontossága: 0,5*I_Δn: -8... 0%, 1*I_Δn, 2*I_Δn, 5*I_Δn: 0...8%

Az I_A RCD kioldóáramának mérése a szinuszos-hullámforma tesztáramához

Mérőáram	Mérési tartomány	Felbontás	Mérőáram	Pontosság
10 mA	3,3...10,0 mA	0,1 mA	0,3 x I_Δn...1,0 x I_Δn	±5% I_Δn
30 mA	9,0...30,0 mA	0,1 mA
100 mA	33...100 mA	1 mA
300 mA	90...300 mA	1 mA
500 mA	150...500 mA	1 mA
1000 mA	330...1000 mA	1 mA

Mérés indítása a pozitív vagy a negatív félperiódustól

Az RDC kioldóáram (I_A) mérése egyirányú félperiódusú szinuszos mérőárammal 6 mA eltolással (A típus)

Mérőáram	Mérési tartomány	Felbontás	Mérőáram	Pontosság
10 mA	3,5...20,0 mA	0,1 mA	0,35 x I_Δn...2,0 x I_Δn	±10% I_Δn
30 mA	10,5...42,0 mA	0,1 mA
100 mA	35,0...140 mA	1 mA
300 mA	105...420 mA	1 mA
500 mA	175...700 mA	1 mA

Mérés indítása a pozitív vagy a negatív félperiódustól

Az RDC kioldóáram (I_A) mérése egyirányú félperiódusú szinuszos mérőárammal (B típus)

Mérőáram	Mérési tartomány	Felbontás	Mérőáram	Pontosság
10 mA	2,0...20,0 mA	0,1 mA	0,4 x I_Δn...2,0 x I_Δn	±10% I_Δn
30 mA	6,0...60,0 mA	1 mA
100 mA	20,0...200 mA	1 mA
300 mA	60...600 mA	1 mA
500 mA	100...1000 mA	1 mA

Mérés indítása a pozitív vagy a negatív félperiódustól

Szigetelési ellenállás mérése

Mérési tartomány az EN 61557 - 2 szabvány szerint:

U_N = 50 V: 50 kΩ...250 MΩ
U_N = 100 V: 100 kΩ...500 MΩ
U_N = 250 V: 250 kΩ...1 GΩ
U_N = 500 V: 500 kΩ...2 GΩ
U_N = 1000 V: 1,000 MΩ...3 GΩ

Mérési tartomány*	Felbontás	Pontosság
0,00...1999 kΩ	1 kΩ	±(3% m.é. + 8 digit)
2,00...19,99 MΩ	0,01 MΩ	±(3% m.é. + 8 digit)
20,0...199,9 MΩ	0,1 MΩ	±(3% m.é. + 8 digit)
200...999 MΩ	1 MΩ	±(3% m.é. + 8 digit)
1,00...9,99 GΩ	0,01 GΩ	±(4% m.é. + 6 digit)

* A mérési tartományra korlátozódik

Kis-feszültségű szigetelési folytonosság mérés

PE vezető folytonosságának mérése ±200 mA mérőárammal

Mérési tartomány	Felbontás	Pontosság
0,00...19,99 Ω	0,01 Ω	±(2% m.é. + 3 digit)
20,0...199,9 Ω	0,1 Ω	±(2% m.é. + 3 digit)
200...400 Ω	1 Ω	±(2% m.é. + 3 digit)

Feszültség a nyitott terminálokon: 4...9 V
Kimeneti áram R <2 Ω esetén: min. 200 mA
A tesztvezetékek ellenállásának kompenzálása
Mérés indítása a pozitív vagy a negatív félperiódustól

Fénymérés

Mérési tartomány	Felbontás	Pontosság
0,1...99,9 lx	0,1 lx	±(5% m.é. + 2 digit)
100...999 lx	1 lx	±(5% m.é. + 2 digit)
1,00...9,99 klx	0,01 klx	±(5% m.é. + 2 digit)
10,0...19,9 klx	0,1 klx	±(5% m.é. + 2 digit)

mérés lux-ban (lx) vagy lábkandellában (fc)

Egyfázisú rendszerek analizálása és rögzítése

Feszültségmérés U _L-N: 0...500 V
A mért feszültségek frekvenciatartománya: 45,0...65,0 Hz
Frekvencia mérési tartomány 50...500 V feszültségekre: 45,0...65,0 Hz (alappontosság max. ± 0,1% m.é. + 1 digit)
cosφ mérés: 0,00...1,00 (felbontás: 0,01)
Mérés és rögzítés egyfázisú rendszerekben

Árammérés (TrueRMS)

Lakatfogó	Mérési tartomány	Felbontás	Pontosság*
C-3, C-6	0,0...99,9 mA	0,1 mA	±(5% m.é. + 3 digit)
C-3, C-6	100...999 mA	1 mA	±(5% m.é. + 3 digit)
C-3, C-6 F-1, F-2, F-3	1,00...9,99 A	0,01 A	±(5% m.é. + 5 digit (C-3, C-6)) ±(0,1% m.é. + 2 digit (F-1, F-2, F-3))
C-3, C-6 F-1, F-2, F-3	10,0...99,9 A	0,1 A	±(5% m.é. + 5 digit (C-3, C-6)) ±(0,1% m.é. + 2 digit (F-1, F-2, F-3))
C-3, C-6 F-1, F-2, F-3	100...999 A	1 A	±(5% m.é. + 5 digit (C-3, C-6)) ±(0,1% m.é. + 2 digit (F-1, F-2, F-3))
F-1, F-2, F-3	1,00...3,00 kA	0,01 kA	±(0,1% m.é. + 2 digit (F-1, F-2, F-3))

* A lakatfogó pontosságát is figyelembe kell venni

Az Valódi P, meddő Q, látszólagos S teljesítmény és cosφ mérése

Mérési tartomány [W], [VA], [var]	Felbontás [W], [VA], [var]	Pontosság*
0...999	1	±(7% m.é. + 3 digit)
1,00...9,99 k	0,01 k	±(7% m.é. + 3 digit)
10,0...99,9 k	0,1 k	±(7% m.é. + 3 digit)
100...999 k	1 k	±(7% m.é. + 3 digit)
1,00...1,50 M	0,01 M	±(7% m.é. + 3 digit)

Feszültségtartomány U_L-N: 0...500 V
Árammérési tartomány: 0...1000 A (3000 A)
Hálózati frekvencia f_n: 50 Hz, 60 Hz

Feszültségharmonikusok mérése

Mérési tartomány	Felbontás	Harm. száma	Pontosság
0,0...500 V	0,1 (1*) V	1,2,...15	±(5% m.é. + 3 digit)
0,0...500 V	0,1 (1*) V	16,...40	±(5% m.é. + 10 digit)

ezen felül a h02...h40 értékek kijelzése a h01 százalékában (legfeljebb 999%)
300 V-tól 500 V-ig

THD (az első harmonikusokhoz viszonyítva)

		Felbontás	Pontosság
THD-F feszültség (h = 2… 40)	0,0… 999,9% U_RMS esetén ≥ 1% U_nom	0,1%	±5%
THD-F áram (h = 2… 40)	0,0… 999,9% I_RMS esetén ≥ 1% I_nom	0,1%	±5%
