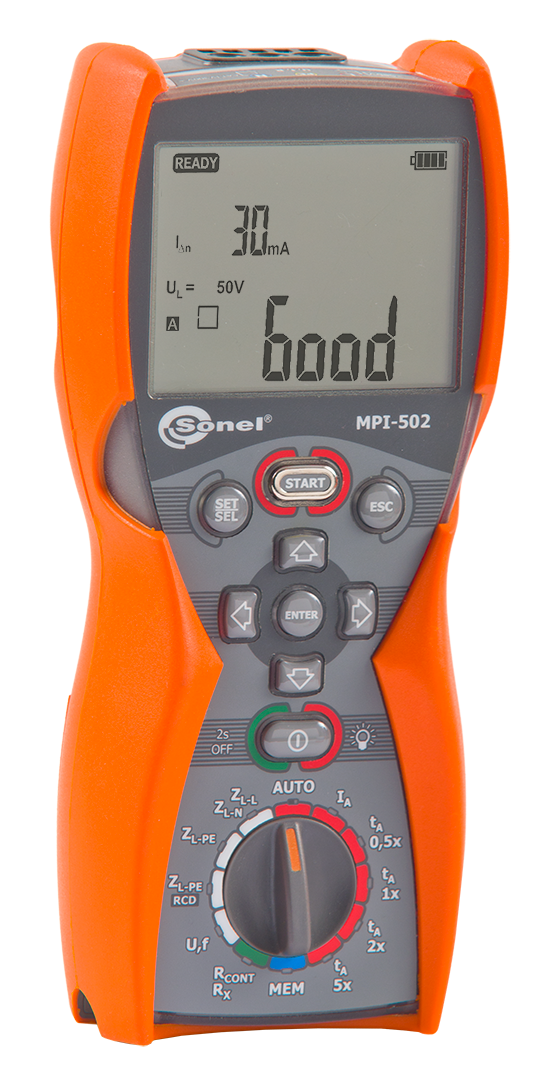

Sonel MPI-502 - Multifunkciós érintésvédelmi műszer

Ár:
266.456 Ft (209.808 Ft + ÁFA)
Cikkszám: WMGBMPI502
Elérhetőség: Azonnal átvehető
Szállítási díj: Ingyenes
Átlagos értékelés: Nem értékelt
Menny.:db

Előnyök_fly

Tekintse meg

mintaboltunkban

Szakértő

Tanácsadás

30 napos visszavásárlási

garancia

Leírás

Főbb funkciók

  • Hurokimpedancia mérés
    • Hurokimpedancia mérés a követkető hálózatokban: 115/200 V, 220/380 V, 230/400 V, 240/415 V, 45…65 Hz között
    • Hurokimpedancia mérés - az RCD kioldása nélkül 15 mA árammal
  • AC és A típusú RCD-k tesztelése
    • Gyors, általános és szelektív RCD-k mérése névleges hibaárammal: 10, 30, 100, 300 és 500 mA
    • IA kioldási áram mérés
    • RE és UB mérés az RCD kioldása nélkül
    • AUTO RCD teszt funkció, a ZL-PE mérésével 15 mA-es árammal - Az IA és tA mérése egyetlen kioldással
  • L és N automatikus detektálása az aljzatban és automatikus megfordítása a műszerben
  • Folytonosság mérés
    • A védővezető folytonosságának mérése ± 200 mA mérőárammal
    • Bármilyen hosszúságú mérővezeték kompenzálása
    • Kis ellenállás mérése hangjelzéssel
  • PE vezeték gyors ellenőrzése érintőelektródával
  • Hálózati feszültség és frekvencia mérése
  • Tápellátás: LR6 elemekkel, vagy NiMH akkumulátorral (opcionális)
  • Az MPI-502 műszer segítségével mérhető és értékelhető minden elektromos hálózat a legelterjedtebb szabványok szerint (IEC 61557, VDE 0100, BS7671).

Technikai adatok

Szigetelés fajtája Kettős szigetelés EN 61010-1 és IEC 61557 szerint
Mérési kategória IV 300 V (III 600 V) EN 61010-1 szerint
Mechanikai védelem EN 60529 szerint IP67
Tápellátás 4 db AA LR6 elemekkel, vagy NiMH akkumulátorral
Méret 220 x 98 x 58 mm
Tömeg ~ 0,6 kg
max. mérések száma (Akkumulátorral) >5000 (2 mérés/perc)
Kijelző LCD kijelző
Memória 990 cella (10 000 érték)
Adattovábbítás Rádióinterfész
Szabványmegfelelőségek: EN 61326-1 és EN 61326-2-2
Minőségbiztosítási szabványok ISO 9001

Tartozékok

  • UNI-Schuko adapter (WS-05)
  • Tesztvezeték banándugóval; 1,2 m; sárga
  • Tesztvezeték banándugóval; 1,2 m; piros
  • Tesztvezeték banándugóval; 1,2 m; kék
  • Krokodil csipesz; K02; sárga
  • Mérőcsúcs banán csatlakozóval; piros
  • Mérőcsúcs banán csatlakozóval; kék
  • Hordtáska M6
  • Földelő szonda, 0,30 m
  • USB vevőegység (rádió kommunikációhoz)
  • Heveder
  • Szoftver „Sonel Reader”
  • Kalibrációs bizonyítvány

Specifikációk

Hurokimpedancia mérése ZL-PE, ZL-N, ZL-L

Mérőáram: 7,6/13,3 A Mérési tartomány az EN 61557 - 2 szabvány szerint: 0,13...1999 Ω (1,2 m mérővezetékkel)
0,19...1999 Ω WS-01 és WS-04 esetén

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(5% m.é. + 3 digit)
20,0...199,9 Ω 0,1 Ω ±(5% m.é. + 3 digit)
200...1999 Ω 1 Ω ±(5% m.é. + 3 digit)
  • Névleges működési feszültség: UnL-N/UnL-L: 115/200 V, 220/380 V, 230/400 V, 240/415 V
  • Működési feszültségtartomány: 100...264 V ( ZL-PE i ZL-N esetén) és 100...440 V (ZL-L esetén),
  • Névleges hálózati frekvencia fn: 50 Hz, 60 Hz
  • Max. mérőáram: 7,6 A (230 V), 13,3 A (400 V)
  • PE vezeték ellenőrzése érintőelektródával

Hurokimpedancia R és Hurokreaktancia XLmérése

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(5% m.é. + 5 digit) ZS értékre
20,0...199,9 Ω 0,1 Ω ±(5% m.é. + 5 digit) ZS értékre
  • Kiszámítva és megjelenítve ZS <200 Ω-ra

Hurokimpedancia ZL-PE mérése RCD módban - A megszakító kioldása nélkül

Mérési tartomány az EN 61557 - 2 szabvány szerint: <15mA mérőárammal, 0.51...1999 Ω

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(6% m.é. + 10 digit)
20,0...199,9 Ω 0,1 Ω ±(6% m.é. + 5 digit)
200...1999 Ω 1 Ω ±(6% m.é. + 5 digit)
  • IΔN < 30 mA-es RCD-k nem oldanak ki
  • Névleges üzemi feszültség Un: 220/230/240 V
  • Feszültség tartomány: 180...270 V
  • Névleges hálózati frekvencia: fn: 50 Hz, 60 Hz
  • PE vezeték ellenőrzése érintőelektródával

Hurokimpedancia R és Hurokreaktancia XLmérése - A megszakító kioldása nélkül

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(6% m.é. + 10 digit) ZS értékre
20,0...199,9 Ω 0,1 Ω ±(6% m.é. + 5 digit) ZS értékre
  • Kiszámítva és megjelenítve ZS <200 Ω-ra

RCD paraméter teszt (Feszültségtartomány: 180...270 V)

RCD kioldási teszt és kioldódási idő mérése tA (tA funkció esetén)

RCD típus Szorzó Mérési tartomány Felbontás Pontosság
Általános 0,5*IΔn 0...300 ms 1 ms ± (2% m.é. + 2 digit)
1*IΔn 0...300 ms
2*IΔn 0...150 ms
5*IΔn 0...40 ms
Szelektív 0,5*IΔn 0...500 ms
1*IΔn 0...500 ms
2*IΔn 0...200 ms
5*IΔn 0...150 ms
  • Mérőáram pontossága: 0,5*IΔn: -8... 0%, 1*IΔn, 2*IΔn, 5*IΔn: 0...8%

Feszültségmérés

Mérési tartomány Felbontás Pontosság
0,0 V...299,9 V 0,1 V ±(2% m.é. + 6 digit)
300 V...500 V 1 V ±(2% m.é. + 2 digit)

Frekvenciamérés

Mérési tartomány Felbontás Pontosság
45,0 V...65,0 Hz 0,1 Hz ±(1% m.é. + 1 digit)

Érintési feszültség mérése a névleges maradványáramra (UB)

Mérési tartomány Felbontás Mérőáram Pontosság
0..9,9 V 0,1 V 0,4 x IΔn ±(10% m.é. + 5 digit)
10,0..99,9 V 0,1 V ±(0...15% m.é.)

Az IA RCD leoldóáramának mérése a szinuszhullám-tesztáramhoz

Mérőáram Mérési tartomány Felbontás Mérőáram Pontosság
10 mA 3,3...10,0 mA 0,1 mA 0,3 x IΔn...1,0 x IΔn ±5% IΔn
30 mA 9,0...30,0 mA 0,1 mA
100 mA 33...100 mA 1 mA
300 mA 90...300 mA 1 mA
500 mA 150...500 mA 1 mA
  • Mérés kétirányú árammal

RCD működési áramának mérése pulzáló egyirányú mérőárammal (IA)

Mérőáram Mérési tartomány Felbontás Mérőáram Pontosság
10 mA 4...20,0 mA 0,1 mA 0,35 x IΔn...2,0 x IΔn ±10% IΔn
30 mA 12,0...42,0 mA 0,1 mA 0,35 x IΔn...1,4 x IΔn
100 mA 40,0...140 mA 1 mA 0,35 x IΔn...1,4 x IΔn
300 mA 120...420 mA 1 mA 0,35 x IΔn...1,4 x IΔn
  • Mérés kétirányú árammal

Kis-ellenállás mérése alacsony feszültséggel

Mérési tartomány az EN 61557 - 2 szabvány szerint: 0,12...400 Ω
PE vezető folytonosságának mérése ±200 mA mérőárammal

Mérési tartomány Felbontás Pontosság
0,00...19,99 Ω 0,01 Ω ±(2% m.é. + 3 digit)
20,0...199,9 Ω 0,1 Ω ±(2% m.é. + 3 digit)
200...400 Ω 1 Ω ±(2% m.é. + 3 digit)
  • Feszültség a nyitott terminálokon: <4...9 V
  • Kimeneti áram R <2 Ω esetén: min. 200 mA
  • A tesztvezetékek ellenállásának kompenzálása
  • Mérés kétirányú árammal



m.é. = mért érték
