Adatlap

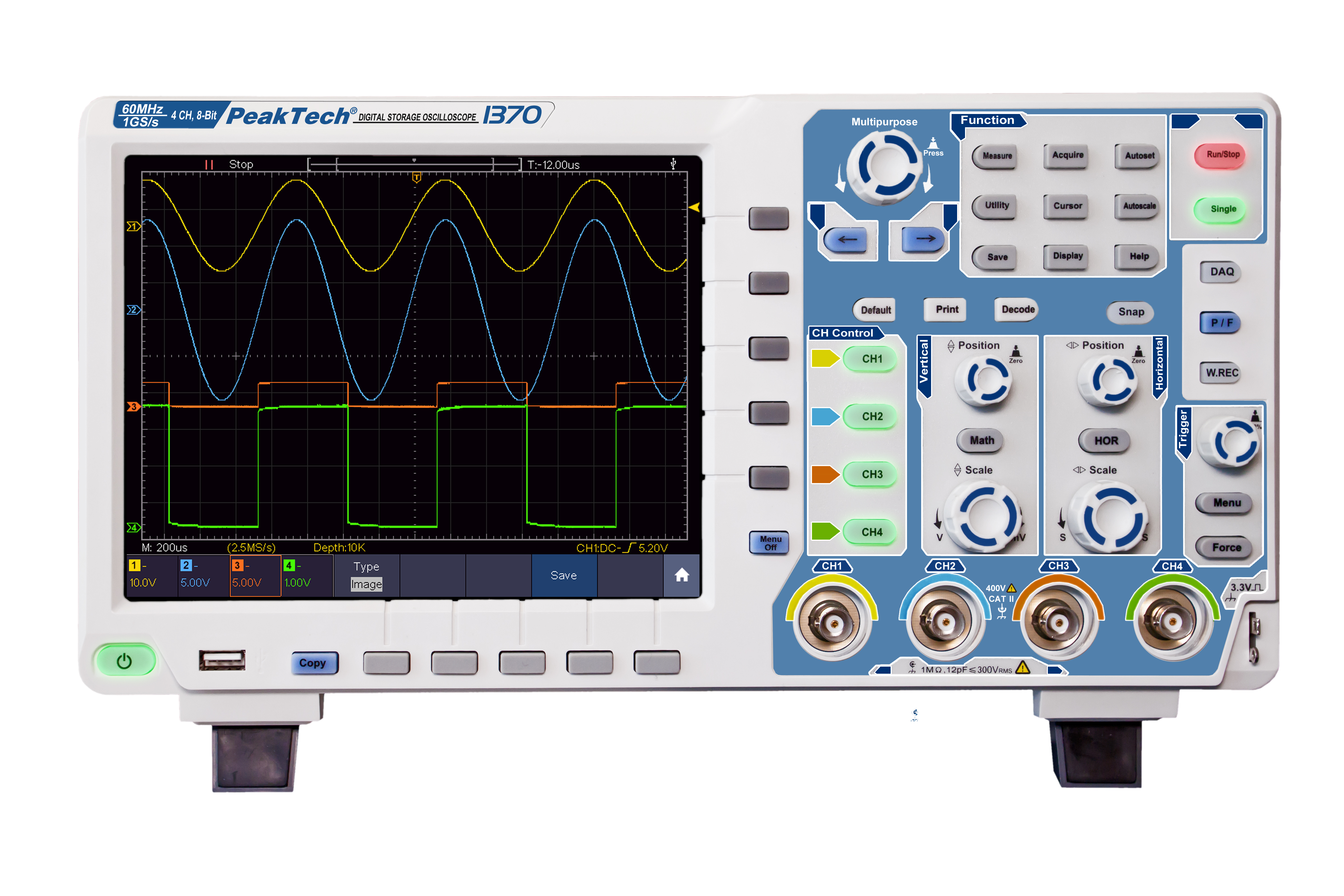

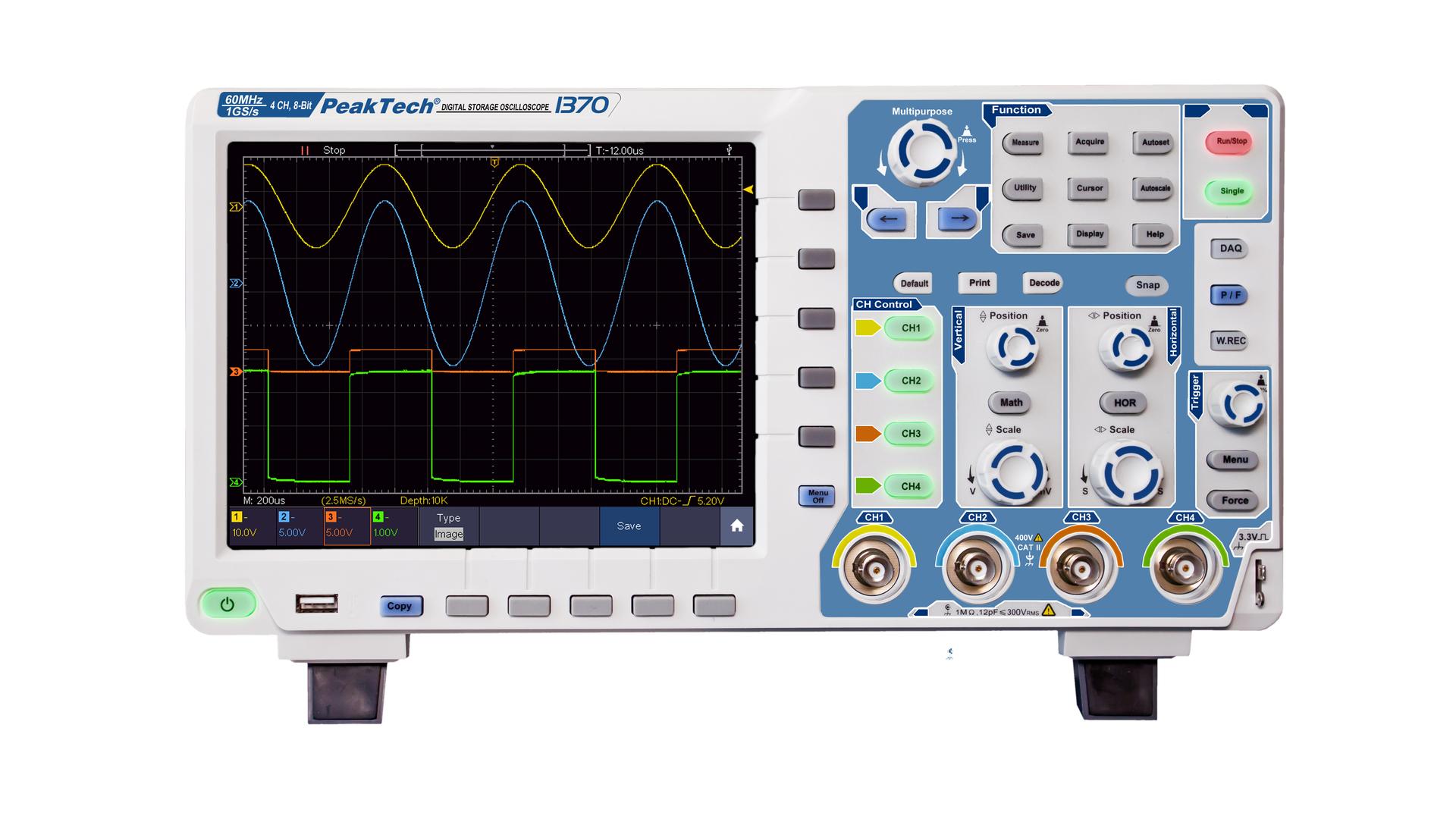

A legújabb generációs négycsatornás digitális oszcilloszkóp nagy felbontású színes kijelzővel, háttérvilágítással a legfejlettebb technológiát képviseli.
A nagy felbontású TFT kijelző és a széleskörűen alkalmazható többletfunkciók rendkívül egyszerű használatot tesznek lehetővé. Ilyen például az integrált digitális multiméter, a VGA kimenet és a CAN-bus konverter.
A mérési eredmények PC-s adatátvitelét a LAN, WIFI és az USB kimenetek teszik lehetővé.
Az új fejlesztésnek és a modern technológiának köszönhetően rendkívül széles körben alkalmazható az oktatásban, szervizelésben és minőségbiztosítási feladatokban.
- Nagy felbontású színes TFT kijelző, 800x600 pixel és 65536 szín
- 8” (20 cm) színes érintő kijelző,
- LAN, Wifi csatlakozás a hálózatról való irányításhoz
- USB port valós idejű adat küldéséhez, vagy a belső memória kiolvasásához
- Telepes üzemmód elektromos hálózattól távoli alkalmazásokhoz.
- A W-LAN interfész lehetővé teszi a távvezérlést veszélyes környezetben
- Integrált digitális multiméter 4000-es kijelzéssel
- Kézreálló és lapos tokozat a könnyű kezelhetőséghez
- A mért értékek, vagy grafikonok mentése közvetlenül Pendrive-ra
- Autoset funkciók a könnyű használathoz
- Felvételi hossz 40 M pont
- Automata mérési mód és FFT funkció
- Biztonság: EN 61010-1;CAT II
- Tartozékok: 2db szonda USB kábel, szoftver CD (Windows), hálózati kábel, használati utasítás
Műszaki adatok
Sávszélesség | 60 MHz |
Kijelző | 8” (20 cm) színes érintő kijelző, |
Felbontás | 800 x 600 pixel |
Csatornák száma | 4 CH egyidejűleg |
Függőleges felbontás | 8bit |
Mintavételezés | 1 GS/s; 500 MS/s; 250MS/s |
Felvétel hossza | 40.000.000 pont |
Jelalak frissítés | 45.000 wfms/s |
Felfutási idő | < 5,8 ns |
Érzékenység | 1 mV – 10 V/Skt/div. |
Vízszintes skála | 2ns – 1000s / div. |
Trigger típus | Él/Video/Impulzus/meredekség/CAN-bus |
Trigger mód | Auto, Normal, Single |

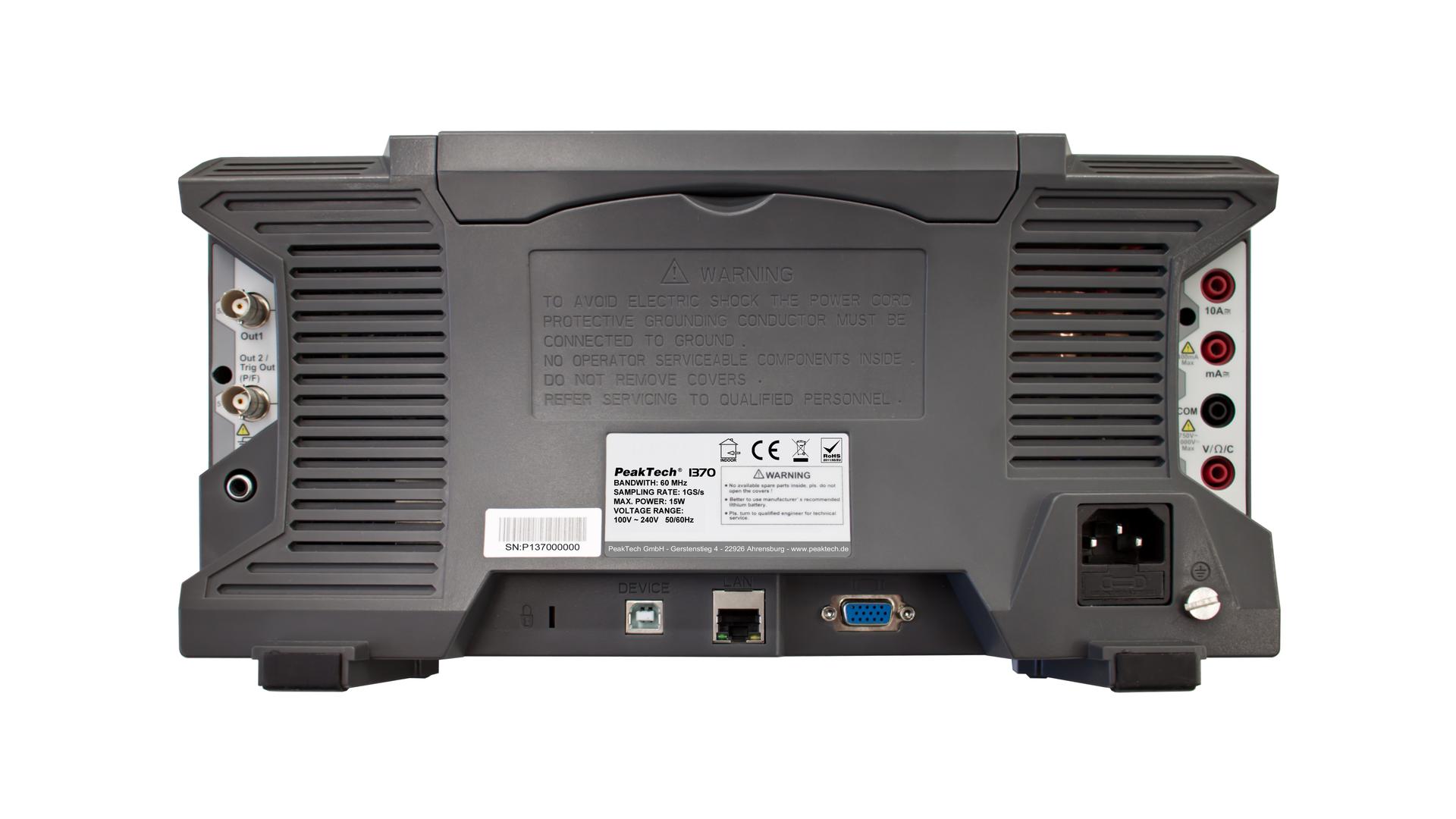

Interfészek | WiFi, USB Host, USB Device, LAN |
Multiméter funkciók | DCV, ACV, DCA, ACA, Ohm, kapacitás, diódateszt |
Méretek (Sz x Ma x Mé) | 340 x 175 x 90 mm |
Súly | 2,6 kg |
