Adatlap

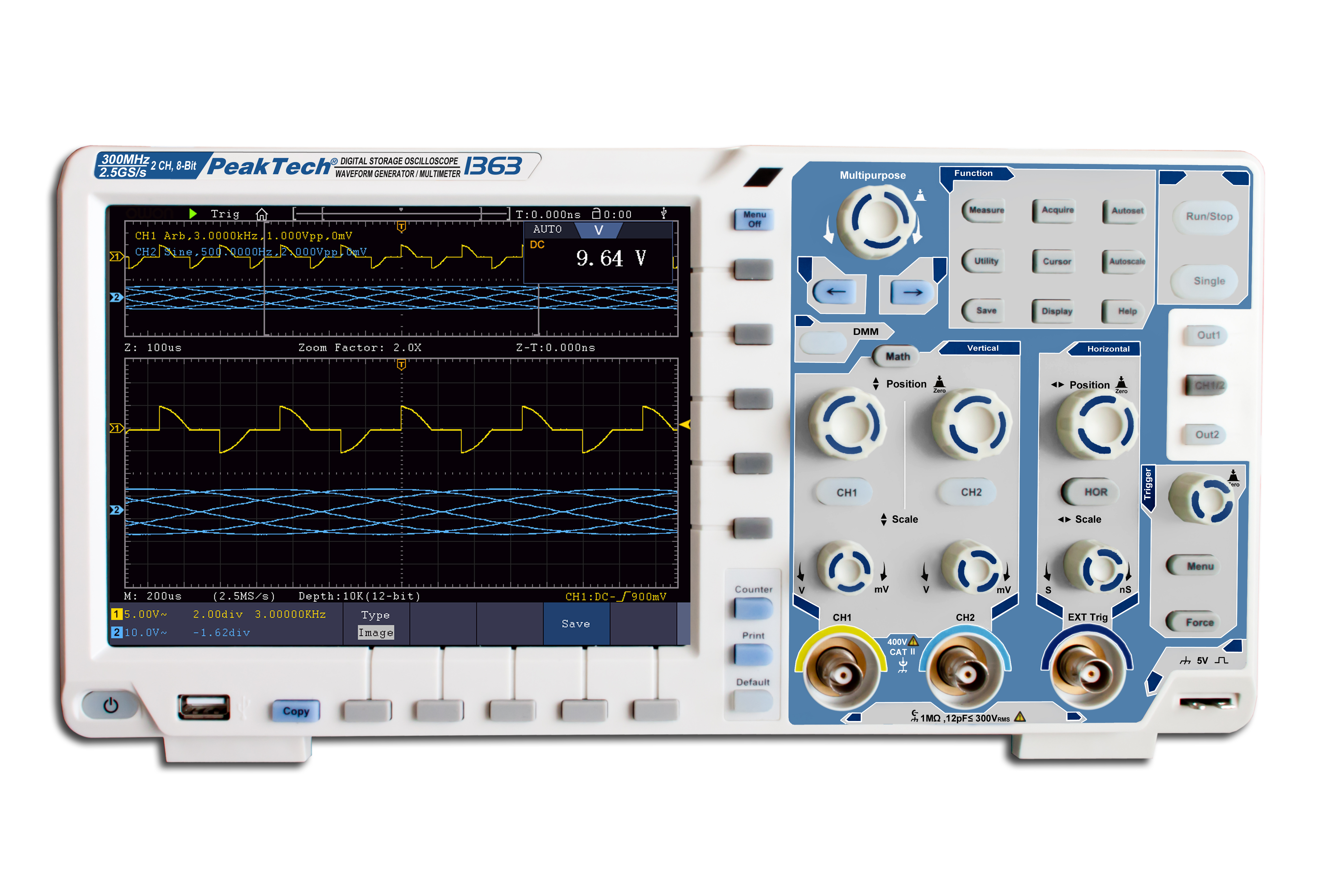

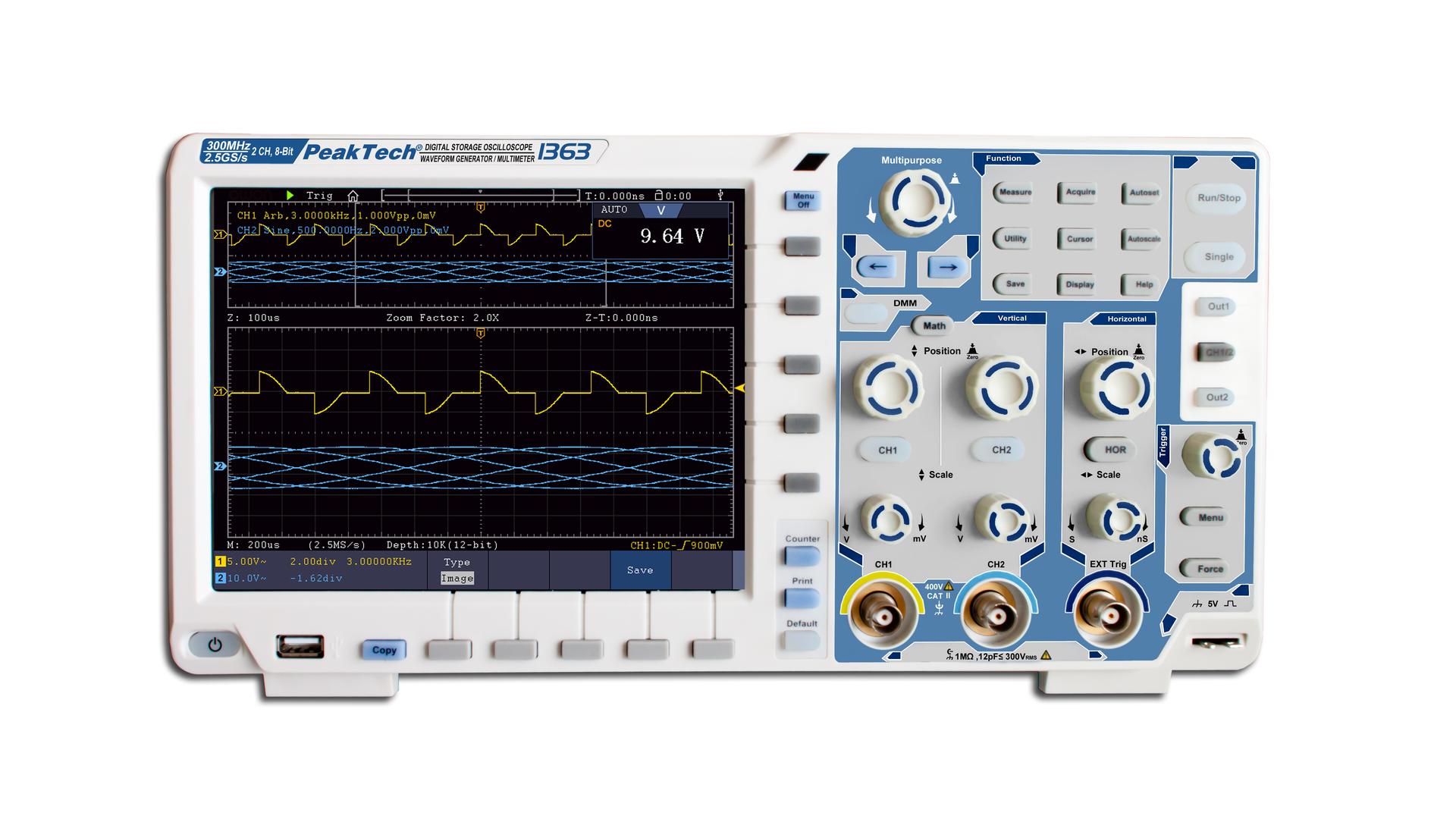

A legújabb generációs kétcsatornás digitális oszcilloszkóp nagy felbontású színes kijelzővel, háttérvilágítással a legfejlettebb technológiát képviseli.
A nagy felbontású TFT kijelző és a széleskörűen alkalmazható többletfunkciók rendkívül egyszerű használatot tesznek lehetővé. Ilyen például az integrált digitális multiméter, a VGA kimenet és a jelgenerátor funkciók, továbbá a CAN-BUS, RS-232, SPI, -és I2C-indító portok.
A mérési eredmények PC-s adatátvitelét és a távvezérlést a LAN -és az USB kimenetek teszik lehetővé.
Az új fejlesztésnek és a modern technológiának köszönhetően rendkívül széles körben alkalmazható az oktatásban, szervizelésben és minőségbiztosítási feladatokban.
- Nagy felbontású színes TFT kijelző, 800x600 pixel és 65536 szín
- 8” (20 cm) színes érintő kijelző,
- 12-bit függőleges felbontás a pontos jelalakok pontos megjelenítéséhez
- WiFi, LAN, csatlakozás a hálózatról való irányításhoz
- USB port valós idejű adat küldéséhez, vagy a belső memória kiolvasásához
- Telepes üzemmód elektromos hálózattól távoli alkalmazásokhoz.
- W-LAN – interfész távvezérléshez, pl. veszélyes munkaterületen
- Integrált 1-csatornás 25MHz-es jelgenerátor
- Integrált digitális multiméter 4000-es kijelzéssel
- Kézreálló és lapos tokozat a könnyű kezelhetőséghez
- Külső CAN-BUS, RS232, I2C, SPI bemenetek a távvezérléshez
- A mért értékek, vagy grafikonok mentése közvetlenül Pendrive-ra
- Autoset funkciók a könnyű használathoz
- Felvételi hossz 40 M pont
- Automata mérési mód és FFT funkció
- Biztonság: EN 61010-1;CAT II
- Tartozékok: 2db szonda USB kábel, szoftver CD (Windows), hálózati kábel, használati utasítás
Műszaki adatok
Sávszélesség | 300 MHz |
Kijelző | 8” (20 cm) színes érintő kijelző, |
Felbontás | 800 x 600 pixel |
Csatornák száma | 2 CH |
Függőleges felbontás | 8bit |
Mintavételezés | 1,25 GS/s; 2,5 GS/s; |
Felvétel hossza | 40.000.000 pont |
Jelalak frissítés | 75.000 wfms/s |
Felfutási idő | < 1,17 ns |
Érzékenység | 1 mV – 10 V/Skt/div. |
Vízszintes skála | 1ns – 1000s / div. |
Trigger típus | Él/Video/Impulzus/meredekség, CAN-bus, RS232, I2C, SPI |
Trigger mód | Auto, Normal, Single |
Interfészek | USB Host, USB Device, LAN, Wifi |
Belső generátor | 25 MHz, 1-csatorna |
Multiméter funkciók | DCV, ACV, DCA, ACA, Ohm, kapacitás, diódateszt |
Méretek (Sz x Ma x Mé) | 340 x 175 x 90 mm |
Súly | 2,6 kg |
