Adatlap

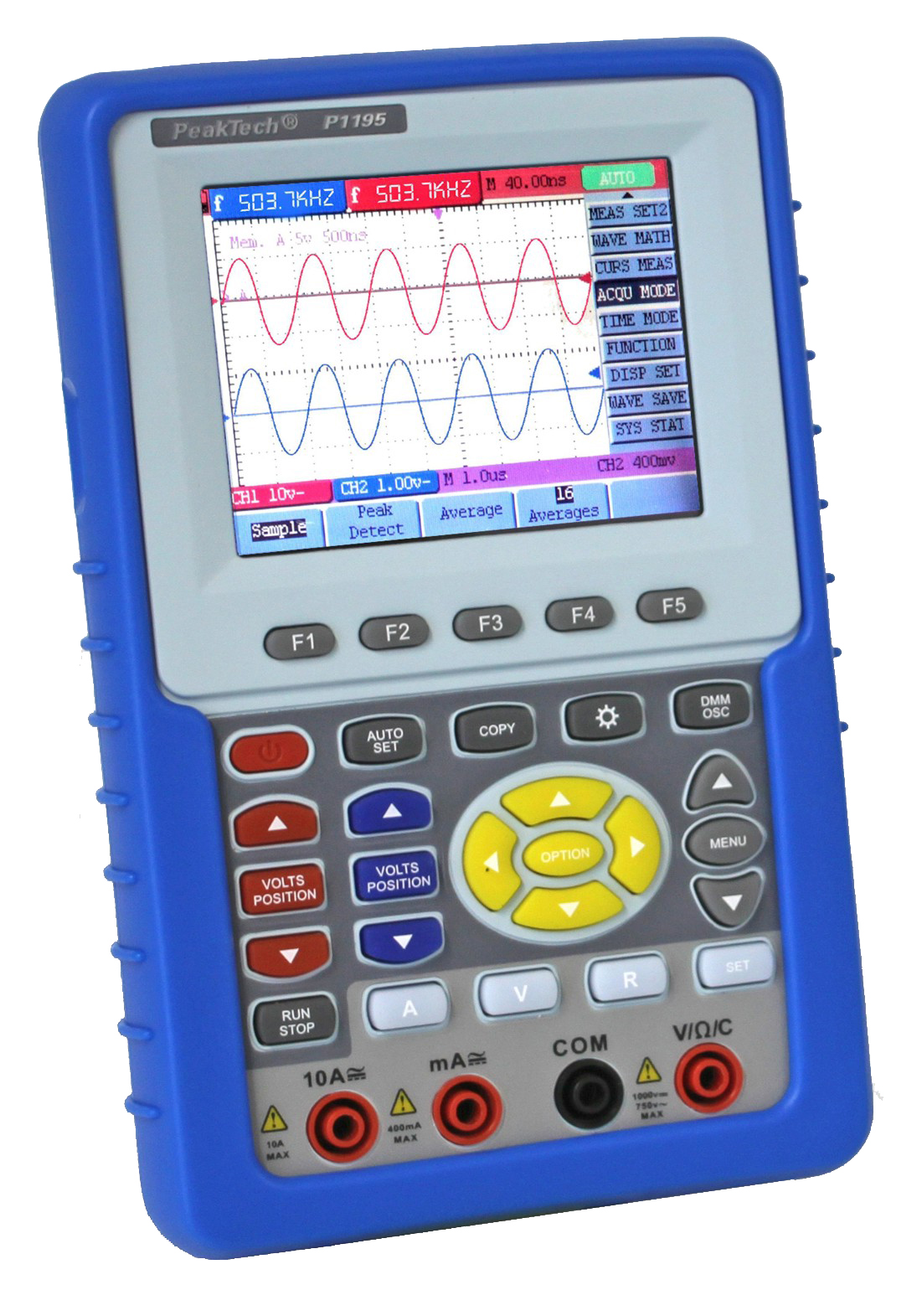

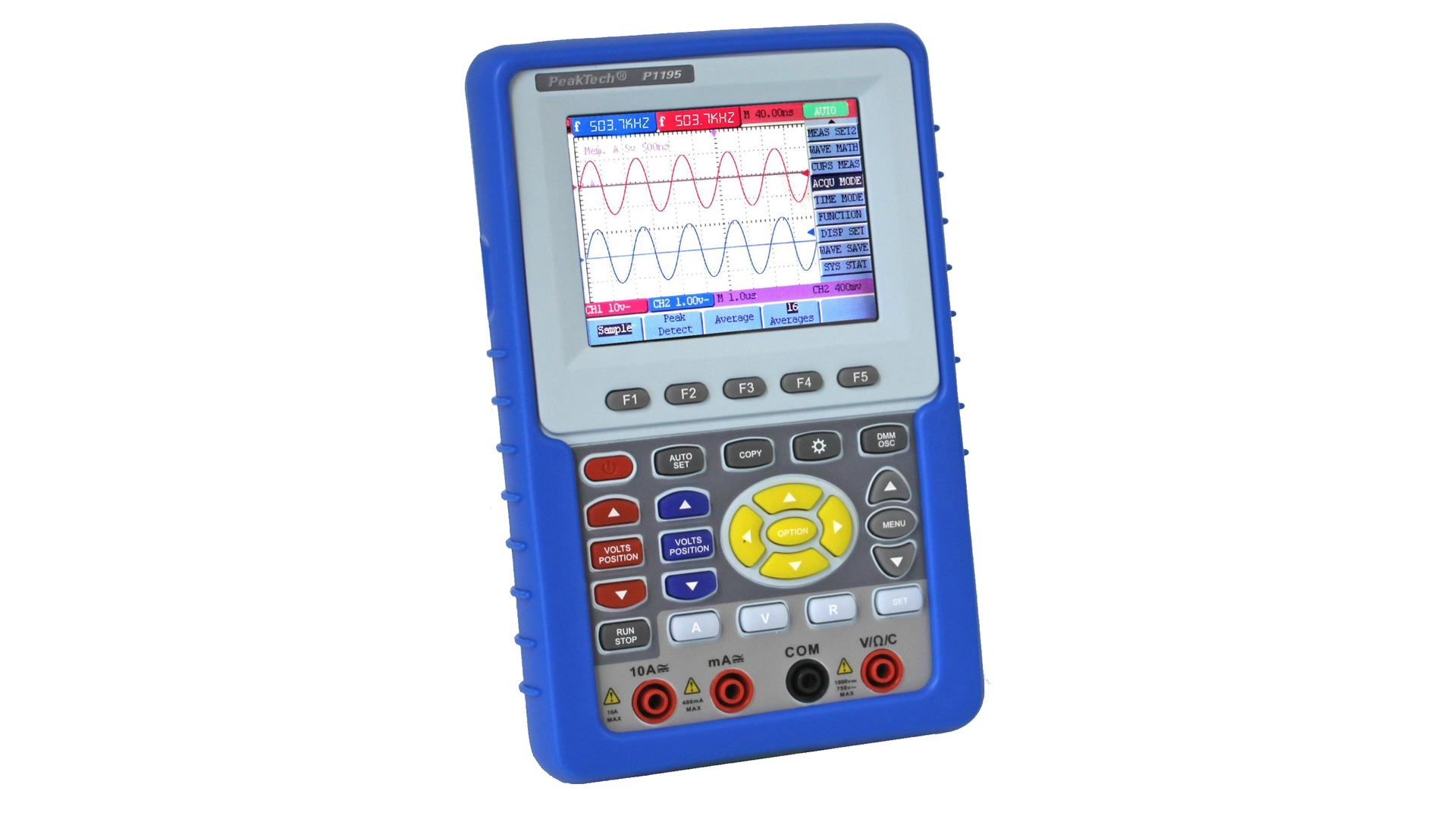

A 2 csatornás, 100 MHz-es digitális tárolós oszcilloszkóp és True RMS multiméter ezen kombinációja egy komolyabb mérés összes követelményét kielégítheti. A gyors elérésű gombok kreatív elhelyezése leegyszerűsíti a készülék használatát. A 3,6” inch méretű színes TFT panel színes kijelző segíti a jelalakok megfigyelését, emellett a hosszú üzemidejű Li-ion telep garantálja a folyamatos használhatóságot. Ezek a műszerek ideálisan alkalmazhatóak az oktatásban, szervizelésben és minőségbiztosítási feladatokban.
- USB interfész
- USB aljzat mért értékek, vagy grafikonok mentéséhez közvetlenül Pendrive-ra
- Alternatív trigger támogatása
- Előnyös video trigger funkció és optimalizált trigger érzékenység
- Felvétel hossza: 6k

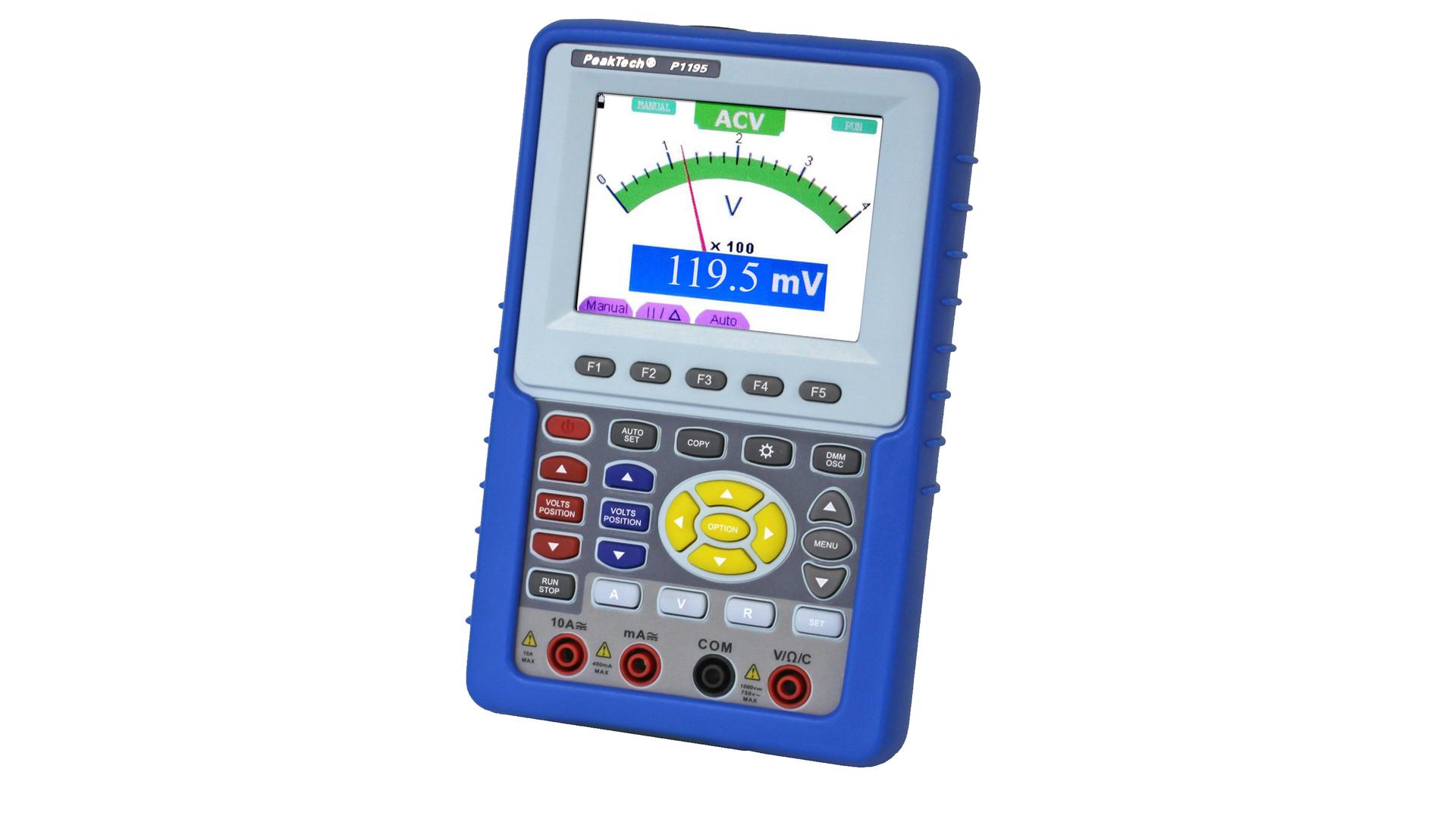

- True RMS multiméter
- Két galvanikusan független bemenet (a szkóp és a multiméter közt)
- Auto skálázás és auto beállítás funkció oszcilloszkóp üzemmódban
- 5V 1 kHz kimenet a mérőszondák kalibrálásához
- Biztonság: EN 61010-1; CATII 400 V

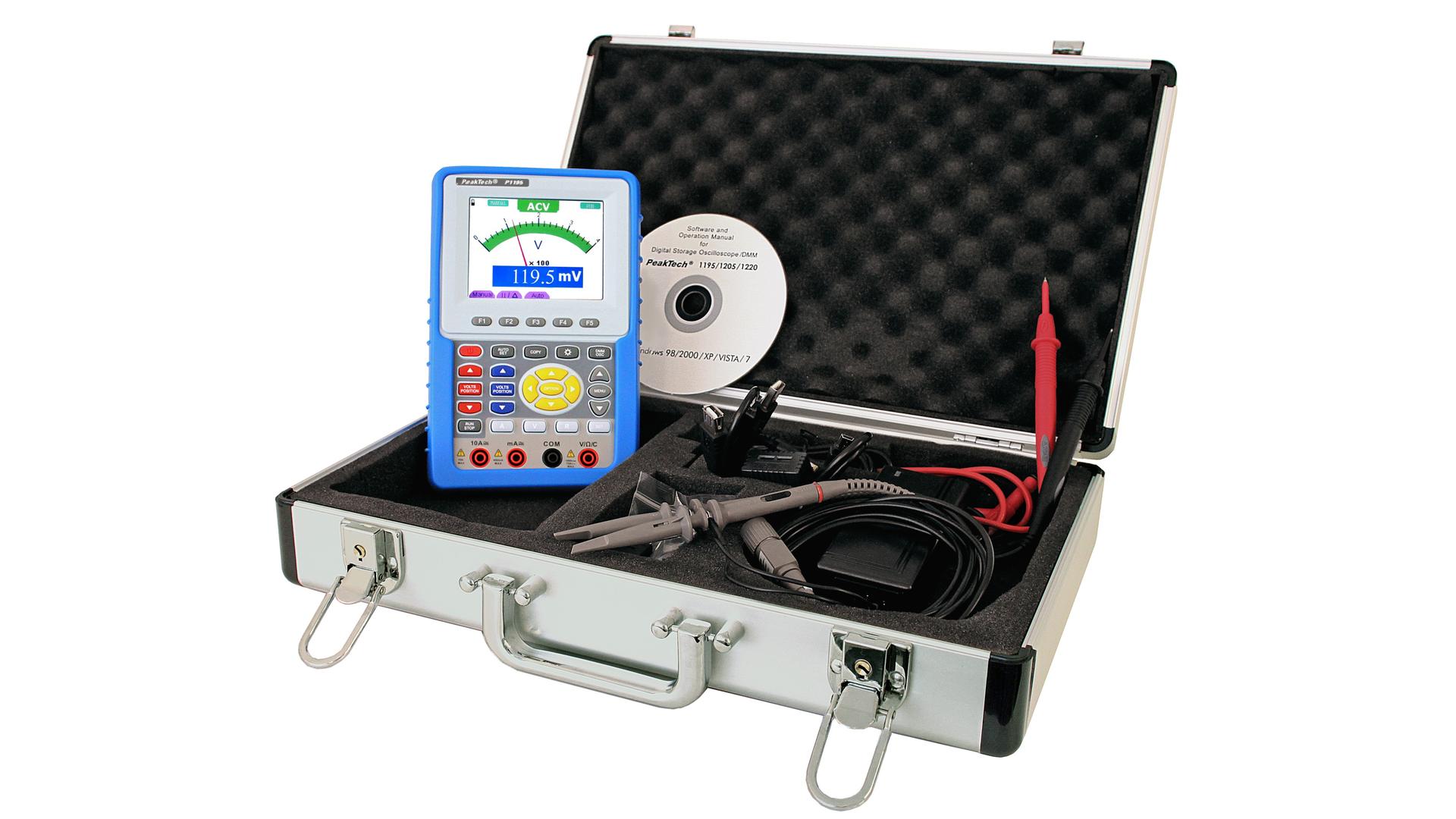

- Tartozékok: AC-DC-adapter, 2 db. oszcilloszkóp szonda, mérőzsinór, USB adathordozó kábel, bővítő modul kis kapacitások méréséhez, USB-interfész kábel, software-CD Windows 2000/XP/VISTA és 7, hordtáska és használati utasítás
Specifikációk
Sávszélesség | 100 MHz |
Mintavételezési sebesség csatornánként | 1 GSa/s |
Csatornák száma | 2 CH |
Kijelző | 3,8” (9,7 cm) 65535 színű TFT kijelző, |
Felbontás | 640x480 pixel |
Bemenet választás | AC, DC, GND |
Bemeneti impedancia | 1 MΩ +/- 2 %, párhuzamosan 20 pF +/- 5 pF /400V DC/ACpp |
Függőleges érzékenység | 8 Bit (a két csatorna párhuzamosan) |
Mintavételezési mód | normál/csúcsérték/átlag |
Bemeneti feszültség | 400 V DC, vagy ACpp |
Pontosság | +/- 5% |
Felfutási idő | < 3,5 ns |
Időalap tartománya | 5ns/div ~ 100s/div |
Mintavételezése tartomány | 10 S/s – 1 GS/s |
Pontosság | +100 ppm |
Trigger típus | Él/Video/Altern. |
Trigger mód | Auto, Normal, Single |
Trigger érzékenység | DC, AC, LF-elnyomás, HF-elnyomás |
20 automata mérési mód | csúcstól csúcsig, ciklus RMS, Vmax, Vmin, Vtop, Vbase, Vamp, túllövés, előlövés, felfutási idő, lefutási idő, +szélesség, - szélesség, +kitöltés, -kitöltés, késleltetés A→B (felfutás), késleltetés A→B(lefutás), frekvencia, periódus, min, max |
Felvétel hosszúság | 6.000 mérési pont/CH |
Matematikai funkciók | +, -, *, / |
FFT-funkció | elérhető |
Interfészek | USB 2.0, USB Host 1,1 |
Digitális multiméter | |
DC feszültség | 400 mV/4/40/400 V; ± 1 % + 1 dgt. |
AC feszültség | 4/40/400 V; ± 1 % + 3 dgt., 40 ~ 400 Hz |
DC áram | 40/400 mA/10 A; ± 1,5 % + 1 dgt. |
AC áram | 40/400 mA/10 A; ± 1,5 & + 3 dgt.; 40 ~ 400 Hz |
Ellenállás | 400 Ω/4/40/400 kΩ/4/40 MΩ; ± 1 % + 1 dgt. |
Kapacitás | 51,2 nF ~ 100 µF; ± 3 % + 3 dgt. |
Üzemi feszültség | 7,4 V/3500 mA DC Li-Ion-Akku/AC-Adapter 110/240 V AC; 50/60 Hz, 8,5 V DC/1,5 A |
Méretek (Sz x Ma x Mé) | 115 x 180 x 40 mm |
Súly | 650 g |
